Cylindry hydrauliczne Enerpac seria RLT – niskie siłowniki teleskopowe (700 bar)

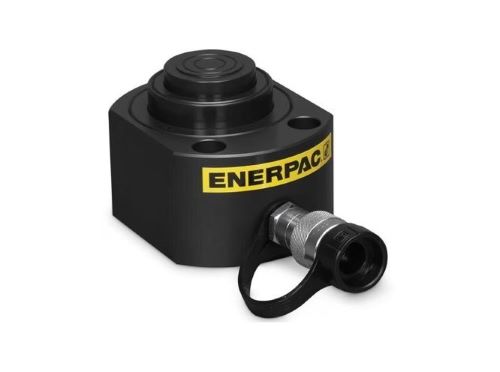

Cylindry hydrauliczne Enerpac seria RLT (niskie siłowniki teleskopowe jednostronnego działania z powrotem pod obciążeniem, ang. Enerpac Low Height Telescopic Cylinders) [1-3] to ultrakompaktowe przyrządy hydrauliki siłowej zaprojektowane do wykonywania precyzyjnych prac podnośnikowych i montażowych w warunkach drastycznie ograniczonej przestrzeni roboczej [3]. Urządzenia te charakteryzują się wielostopniową budową teleskopową, co pozwala uzyskać wyższy skok roboczy przy wyjątkowo niskiej wysokości minimalnej korpusu [2, 3]. Seria RLT pracuje przy maksymalnym ciśnieniu roboczym 700 bar (70 MPa), generując udźwig od 4,4 do 74 ton metrycznych (od 43 kN do 1407 kN) przy łącznym skoku od 17 mm do 40 mm w zależności od liczby stopni teleskopowych [2, 4, 5]. Wszystkie wewnętrzne i zewnętrzne powierzchnie siłowników poddawane są procesowi cyjanowania (azotowania), co gwarantuje doskonałą odporność na korozję, ścieranie oraz trudne warunki środowiska przemysłowego [3]. Posiadają fabryczne otwory montażowe ułatwiające sztywne przytwierdzanie do podłoża oraz spełniają wyśrubowane normy bezpieczeństwa ASME B30.1 i EN1494, stanowiąc niezastąpiony sprzęt do ustawiania maszyn, mocowania narzędzi oraz prac serwisowych [3].

Zastosowanie i charakterystyka techniczna siłowników Enerpac seria RLT

Niskie siłowniki teleskopowe Enerpac RLT zostały stworzone z myślą o aplikacjach, w których standardowe siłowniki jednotłokowe nie mieszczą się ze względu na zbyt dużą wysokość początkową [2, 3]. Powszechnie wykorzystuje się je przy poziomowaniu maszyn, mocowaniu narzędzi, osadzaniu konstrukcji oraz przy pracach montażowych w ciasnych prześwitach technologicznych [3].

• Wielostopniowa konstrukcja teleskopowa: Pozwala uzyskać znaczny skok roboczy z bardzo niskiej wysokości początkowej cylindra [2, 3].
• Maksymalne ciśnienie robocze 700 bar: Generowanie sił podnośnikowych w zakresie od 4,4 ton do 74 ton (od 43 kN do 1407 kN) w ultrakompaktowej obudowie [2, 4, 5].
• Jednostronne działanie z powrotem pod obciążeniem: Upraszcza podłączenie przewodów ciśnieniowych i umożliwia sprawne cofanie stopni teleskopowych pod ciężarem opuszczanego ładunku [3].
• Zaawansowana ochrona utwardzająca (cyjanowanie): Cyjanowana powierzchnia wewnętrzna i zewnętrzna skutecznie chroni elementy robocze przed korozją oraz zatarciem [3].
• Otwory montażowe w podstawie: Wyposażenie w otwory na śruby ułatwia stabilne przymocowanie siłownika do podłoża lub płyty przyrządu [3, 4].
• Odporność na obciążenia boczne do 3%: Konstrukcja łożyskowania stopni teleskopowych dopuszcza bezpieczną pracę przy niewielkim odchyleniu osi obciążenia [3].

Dlaczego warto wybrać siłowniki Enerpac seria RLT w sklepie HYDRON?

Sklep HYDRON jako oficjalny dystrybutor osprzętu marki Enerpac dostarcza w 100% oryginalne cylindry hydrauliczne serii RLT, spełniające rygorystyczne normy ASME B30.1 oraz EN1494 [3]. Urządzenia te wyposażone są w standardowe porty 3/8"-18 NPTF z zatyczkami przeciwpyłowymi [5]. Dla usprawnienia powrotu tłoków w cylindrach jednostronnego działania rekomenduje się stosowanie pomp Enerpac z serii ZU4 lub ZE z technologią zaworów Venturiego [6], natomiast przy jednoczesnym sterowaniu kilkoma siłownikami teleskopowymi zaleca się użycie pomp synchronicznych EVO lub EVOB [4]. Do stworzenia bezpiecznego i niezawodnego stanowiska ciśnieniowego polecamy dobór pozostałych kompatybilnych produktów z naszej oferty, takich jak oryginalne narzędzia i siłowniki hydrauliczne Enerpac [7], wydajne pompy hydrauliczne 700 bar [8], elastyczne węże hydrauliczne wysokociśnieniowe [9] oraz bezwyciekowe szybkozłącza hydrauliczne 700 bar [10].

Specyfikacja techniczna

Najczęściej zadawane pytania (FAQ)

Do czego służą niskie siłowniki teleskopowe Enerpac z serii RLT?

Siłowniki serii RLT służą do precyzyjnego podnoszenia, ustawiania maszyn oraz mocowania narzędzi w przestrzeniach zamkniętych o skrajnie ograniczonej wysokości prześwitu roboczego [3].

Jak odbywa się powrót tłoka w siłownikach Enerpac RLT?

Siłowniki RLT to konstrukcje jednostronnego działania z powrotem pod obciążeniem [3]. Cofanie stopni teleskopowych następuje pod wpływem ciężaru opuszczanego ładunku lub masy własnej po zrzuceniu ciśnienia w pompie [3].

Czym różnią się cylindry teleskopowe RLT od standardowych siłowników niskich RSM lub RCS?

Cylindry RLT posiadają dwu- lub trzyetapową budowę teleskopową, co pozwala uzyskać większy łączny skok podnoszenia z niższej wysokości początkowej w porównaniu do jednotłokowych siłowników RSM czy RCS [2, 3, 11].

Jakie pompy rekomenduje się do równoległego zasilania kilku siłowników RLT?

Przy jednoczesnym sterowaniu kilkoma siłownikami teleskopowymi RLT firma Enerpac zaleca stosowanie pomp synchronicznych z serii EVO lub EVOB, co zapewnia równomierny podział przepływu oleju na poszczególne stopnie [4].
