Linka do quicka 2000mm system Nimco na kulki

Przejdź do sekcji Opinie

160,50 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 48 godzin

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

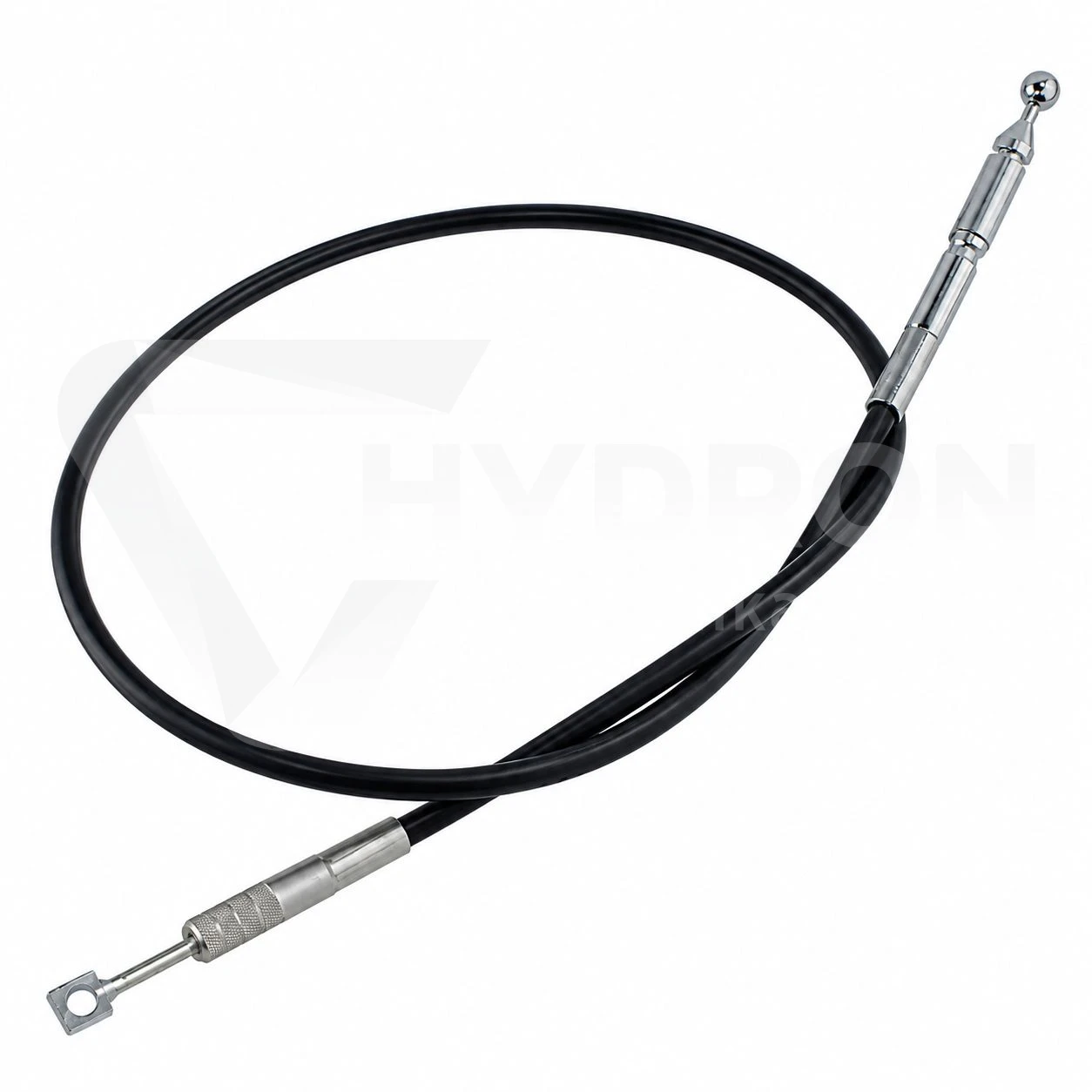

Linka do joysticka QUICK 2000 mm system NIMCO na kulkę

Linka sterująca o długości 2000 mm przeznaczona jest do mechanicznego sterowania rozdzielaczem hydraulicznym za pomocą joysticka. Wariant współpracuje z systemem NIMCO i rozwiązaniami stosowanymi między innymi w ładowaczach QUICK. Od strony joysticka linka zakończona jest kulką o średnicy 14 mm, natomiast od strony rozdzielacza posiada kwadratowe ucho z otworem Ø8 mm. Konstrukcja umożliwia przeniesienie ruchu joysticka na suwak rozdzielacza bez konieczności lokalizowania rozdzielacza bezpośrednio przy stanowisku operatora.

Parametry techniczne linki sterującej

typ: linka sterująca do rozdzielacza hydraulicznego,
długość: 2000 mm,
system: NIMCO,
zastosowanie: sterowanie rozdzielaczem za pomocą joysticka,
zakończenie od strony joysticka: kulka Ø14 mm,
korpus od strony joysticka: gładki Ø14 mm,
zakończenie od strony rozdzielacza: kwadratowe ucho,
otwór w uchu: Ø8 mm,
korpus od strony rozdzielacza: moletowany Ø13 mm,
przeznaczenie: między innymi ładowacze QUICK oraz układy sterowania hydraulicznego wykorzystujące kompatybilne joysticki NIMCO.

Do czego służy linka do joysticka hydraulicznego?

Linka przenosi ruch wykonywany przez operatora na joysticku bezpośrednio na mechanizm sterujący rozdzielacza hydraulicznego. Pozwala dzięki temu umieścić joystick w wygodnym miejscu w kabinie, a sam rozdzielacz w innym punkcie maszyny.

Takie rozwiązanie jest często stosowane w maszynach rolniczych, ładowaczach czołowych, ciągnikach, opryskiwaczach, ładowaczach HDS, koparkach, zamiatarkach oraz innych urządzeniach wykorzystujących mechaniczne sterowanie rozdzielaczem hydraulicznym.

System NIMCO i zakończenie na kulkę Ø14 mm

Od strony joysticka zastosowano zakończenie kulowe o średnicy 14 mm oraz gładki korpus Ø14 mm. Jest to jeden z najważniejszych parametrów podczas doboru nowej linki do istniejącego joysticka.

W starszych, zużytych linkach plastikowa kulka może mieć po latach eksploatacji średnicę mniejszą niż nominalna. Dlatego podczas wymiany nie należy dobierać nowej linki wyłącznie na podstawie pomiaru mocno zużytej kulki. Dla nowej linki właściwy rozmiar wynosi Ø14 mm.

Końcówka od strony rozdzielacza

Po stronie rozdzielacza linka zakończona jest kwadratowym uchem z otworem Ø8 mm oraz moletowanym korpusem o średnicy 13 mm. Przed zakupem warto porównać te wymiary z linką zdemontowaną z maszyny.

Sama zgodność długości 2000 mm nie gwarantuje poprawnego montażu. Istotny jest również sposób mocowania zarówno przy joysticku, jak i przy rozdzielaczu.

Linka 2000 mm do ładowaczy QUICK

Długość 2 m sprawdza się w układach, w których joystick znajduje się w kabinie operatora, a rozdzielacz hydrauliczny został zamontowany w innym miejscu konstrukcji maszyny. Linka umożliwia elastyczne poprowadzenie sterowania pomiędzy tymi elementami.

Produkt może być stosowany między innymi w ładowaczach QUICK oraz innych maszynach wyposażonych w zgodny joystick NIMCO i odpowiednie mocowanie po stronie rozdzielacza.

Jak dobrać właściwą linkę do rozdzielacza?

Przed zamówieniem najlepiej porównać starą linkę w czterech punktach: długość całkowitą, rodzaj zakończenia przy joysticku, średnicę korpusu mocującego oraz sposób połączenia z suwakiem rozdzielacza.

W przypadku tego wariantu należy potwierdzić długość 2000 mm, kulkę Ø14 mm, gładki korpus Ø14 mm oraz po stronie rozdzielacza ucho z otworem Ø8 mm i moletowany korpus Ø13 mm.

Dlaczego rodzaj zakończenia jest ważniejszy niż sama długość?

Na rynku występują linki o podobnych długościach, ale wykorzystujące różne systemy zakończeń, między innymi kulki, widełki lub gwintowane cięgna. Linka o długości 2 m przeznaczona do innego systemu może nie pasować do joysticka lub rozdzielacza mimo identycznej długości.

Dlatego przy wymianie należy w pierwszej kolejności sprawdzić konstrukcję obu końców linki, a dopiero następnie jej długość.

Typowe zastosowania

Linki sterujące tego typu są wykorzystywane w hydraulice maszyn rolniczych, budowlanych i przemysłowych. Mogą pracować między innymi w ładowaczach czołowych, ciągnikach, turach, opryskiwaczach, koparkach, ładowarkach, zamiatarkach, cyklopach i innych maszynach wyposażonych w mechanicznie sterowany rozdzielacz hydrauliczny.

Najczęstsze błędy przy doborze linki

Najczęstszy błąd to wybór linki wyłącznie według długości. Przed zamówieniem należy sprawdzić również średnicę kulki, średnicę korpusu po stronie joysticka, sposób mocowania przy rozdzielaczu oraz średnicę otworu w uchu.

Nie należy również zakładać, że każda linka opisywana jako „do joysticka” będzie pasowała do systemu NIMCO. Różne systemy sterowania mogą wykorzystywać inne końcówki i mocowania.

Linki do rozdzielaczy hydraulicznych w HYDRON

Inne długości i warianty znajdziesz w kategorii linki do rozdzielaczy hydraulicznych. Dobierając nową linkę, warto porównać oba jej zakończenia z elementem zdemontowanym z maszyny.

Najczęstsze pytania

Jaka jest długość linki?

Długość linki wynosi 2000 mm, czyli 2 m.

Jaka jest średnica kulki od strony joysticka?

Nowa linka posiada kulkę o średnicy 14 mm oraz gładki korpus mocujący Ø14 mm.

Jak wygląda zakończenie od strony rozdzielacza?

Po stronie rozdzielacza znajduje się kwadratowe ucho z otworem Ø8 mm oraz moletowany korpus Ø13 mm.

Czy linka pasuje do joysticków NIMCO?

Tak, produkt jest przeznaczony między innymi do kompatybilnych joysticków systemu NIMCO. Przed montażem należy jednak porównać sposób mocowania ze starą linką.

Czy linka nadaje się do ładowaczy QUICK?

Tak, ten wariant jest stosowany do sterowania rozdzielaczami hydraulicznymi między innymi w ładowaczach QUICK, pod warunkiem zgodności zakończeń i mocowań.
