Kolanko wtykowe centralnego smarowania M8x1 FI4

Przejdź do sekcji Opinie

13,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Rodzaj Końcówka kątowa 90°
Do przewodu 4 mm
Gwint 1 M8x1
Rodzaj gwintu 1 Gwint zewnętrzny
Temperatura pracy -30° do +80°C
Materiał Mosiądz niklowany

Opis

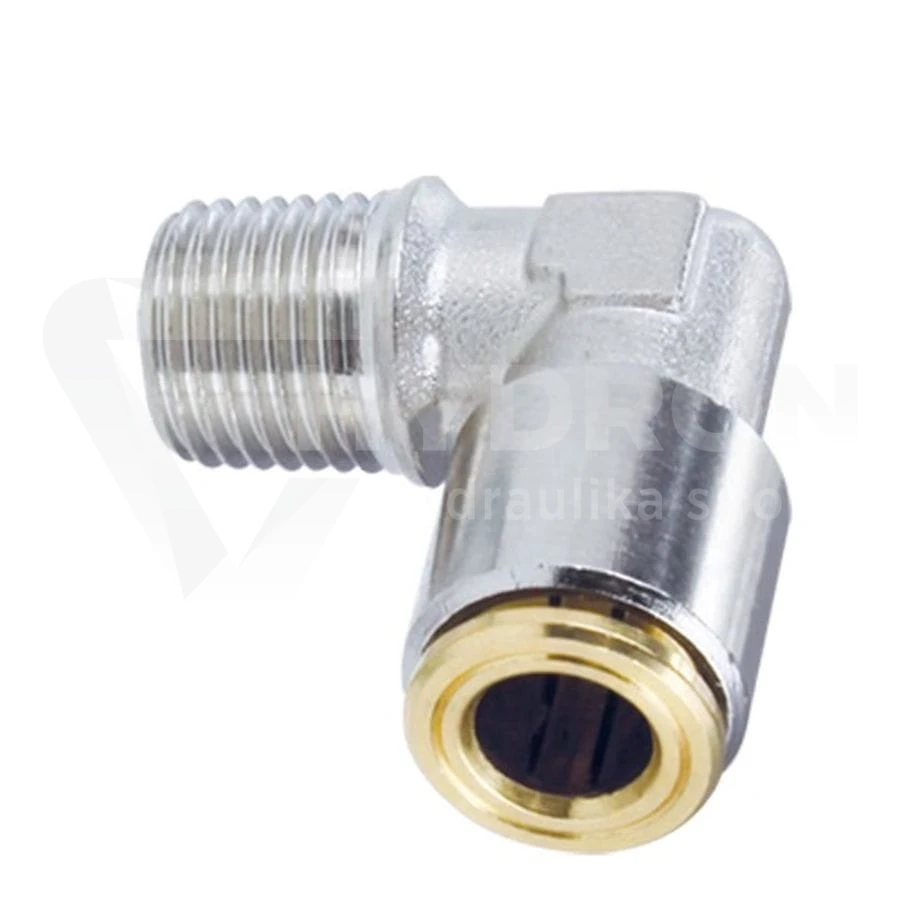

Kolanko wtykowe M8x1 FI4 do centralnego smarowania

Kolanko wtykowe M8x1 FI4 to złączka kątowa 90° przeznaczona do prowadzenia przewodów w instalacjach centralnego smarowania. Umożliwia połączenie przewodu o średnicy zewnętrznej 4 mm z elementem wyposażonym w przyłącze gwintowane M8x1. Konstrukcja wtykowa typu push-in ułatwia szybki montaż przewodu, natomiast kątowe wykonanie pozwala zmienić kierunek instalacji bez niepotrzebnego wyginania przewodu przy punkcie przyłączeniowym.

Parametry techniczne kolanka M8x1 FI4

typ: kolanko wtykowe,
kąt wyprowadzenia: 90°,
zastosowanie: układy centralnego smarowania,
gwint: M8x1,
rodzaj przyłącza gwintowanego: gwint zewnętrzny,
średnica przewodu: FI4 / 4 mm,
sposób mocowania przewodu: wtykowy typu push-in.

Do przewodu smarowego FI4

Oznaczenie FI4 informuje, że złączka jest przeznaczona do przewodu o średnicy zewnętrznej 4 mm. Jest to kluczowy parametr podczas doboru, ponieważ mechanizm wtykowy musi być dopasowany do rzeczywistej średnicy przewodu. Zastosowanie przewodu o innym wymiarze uniemożliwi prawidłowe osadzenie i może prowadzić do nieszczelności połączenia.

Przewód powinien być również prawidłowo przygotowany przed montażem. Końcówka musi być równo odcięta, bez zgnieceń, zadziorów i uszkodzeń powierzchni. Dzięki temu przewód może zostać właściwie osadzony w mechanizmie push-in.

Dlaczego stosuje się kolanko 90° w układzie smarowania?

Kolanko 90° jest praktycznym rozwiązaniem wtedy, gdy przewód nie może być wyprowadzony bezpośrednio na wprost. Dotyczy to między innymi punktów znajdujących się blisko obudowy maszyny, osłony, ramy lub innych elementów konstrukcyjnych.

Zmiana kierunku bezpośrednio na złączce pozwala ograniczyć nadmierne wyginanie przewodu i ułatwia uporządkowane prowadzenie linii smarowniczej. Ma to szczególne znaczenie w rozbudowanych systemach centralnego smarowania, gdzie wiele przewodów prowadzonych jest pomiędzy pompą, rozdzielaczami i poszczególnymi punktami smarnymi.

Gwint M8x1 – co trzeba sprawdzić przed montażem?

Przed zakupem należy zweryfikować nie tylko średnicę przewodu, ale także rozmiar i skok gwintu. W tym wariancie zastosowano gwint metryczny M8x1. Złączki o podobnym wyglądzie mogą posiadać przyłącza M6x1, M10x1 lub gwinty calowe, dlatego dobór wyłącznie na podstawie wyglądu elementu może prowadzić do pomyłki.

Próba wkręcenia niewłaściwego gwintu może uszkodzić zarówno złączkę, jak i gwint w dozowniku, rozdzielaczu lub innym elemencie maszyny. Jeżeli oznaczenie starego elementu nie jest czytelne, warto przed zakupem sprawdzić średnicę i skok gwintu.

Złączka push-in w serwisie i utrzymaniu ruchu

System wtykowy jest szczególnie wygodny podczas prac serwisowych i modernizacji instalacji. Montaż przewodu nie wymaga wykonywania klasycznego zakucia ani stosowania dodatkowej nakrętki zaciskowej. Pozwala to skrócić czas wymiany przewodu i sprawnie odtworzyć połączenie w instalacji.

Złączki tego typu stosowane są w układach smarowania maszyn przemysłowych, urządzeń produkcyjnych, maszyn rolniczych, budowlanych oraz innych urządzeń posiadających automatyczne lub centralne doprowadzanie środka smarnego. HYDRON oferuje również inne złączki wtykowe do centralnego smarowania w różnych rozmiarach przewodów i gwintów.

Najczęstszy błąd przy doborze kolanka M8x1 FI4

Typowym błędem jest dobranie złączki tylko według gwintu M8x1 bez sprawdzenia średnicy przewodu. W tej samej grupie występują warianty M8x1 przeznaczone także do przewodu FI6, dlatego oznaczenie FI4 jest równie istotne jak sam gwint. Złączka M8x1 FI6 nie jest zamiennikiem wariantu M8x1 FI4.

Przy kompletowaniu całego układu warto również sprawdzić pozostałe elementy centralnego smarowania, w tym przewody, rozdzielacze, końcówki, adaptery i smarowniczki.
