Przyłączka prosta ED 1/4 BSP / 1/4 BSP

Przejdź do sekcji Opinie

5,66 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

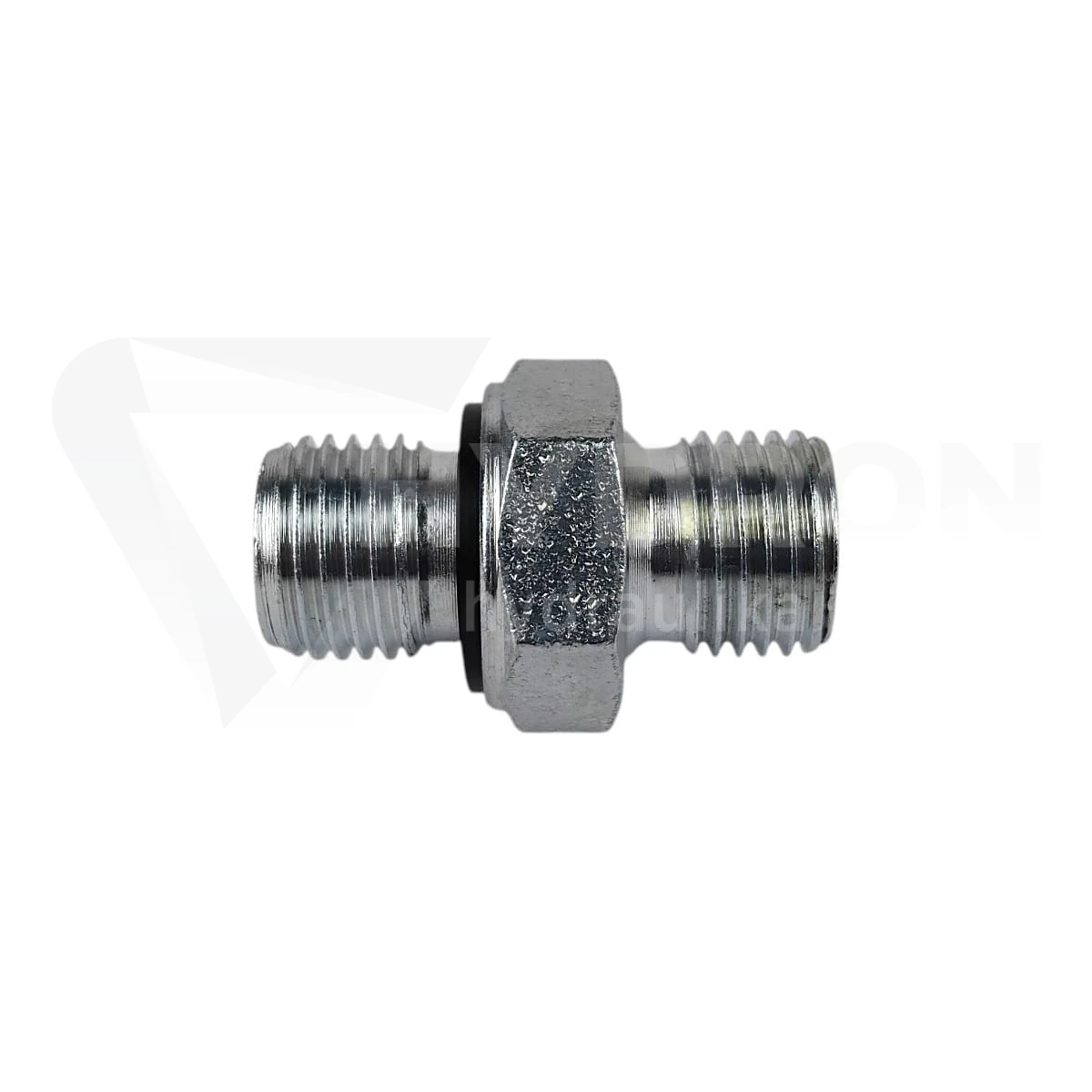

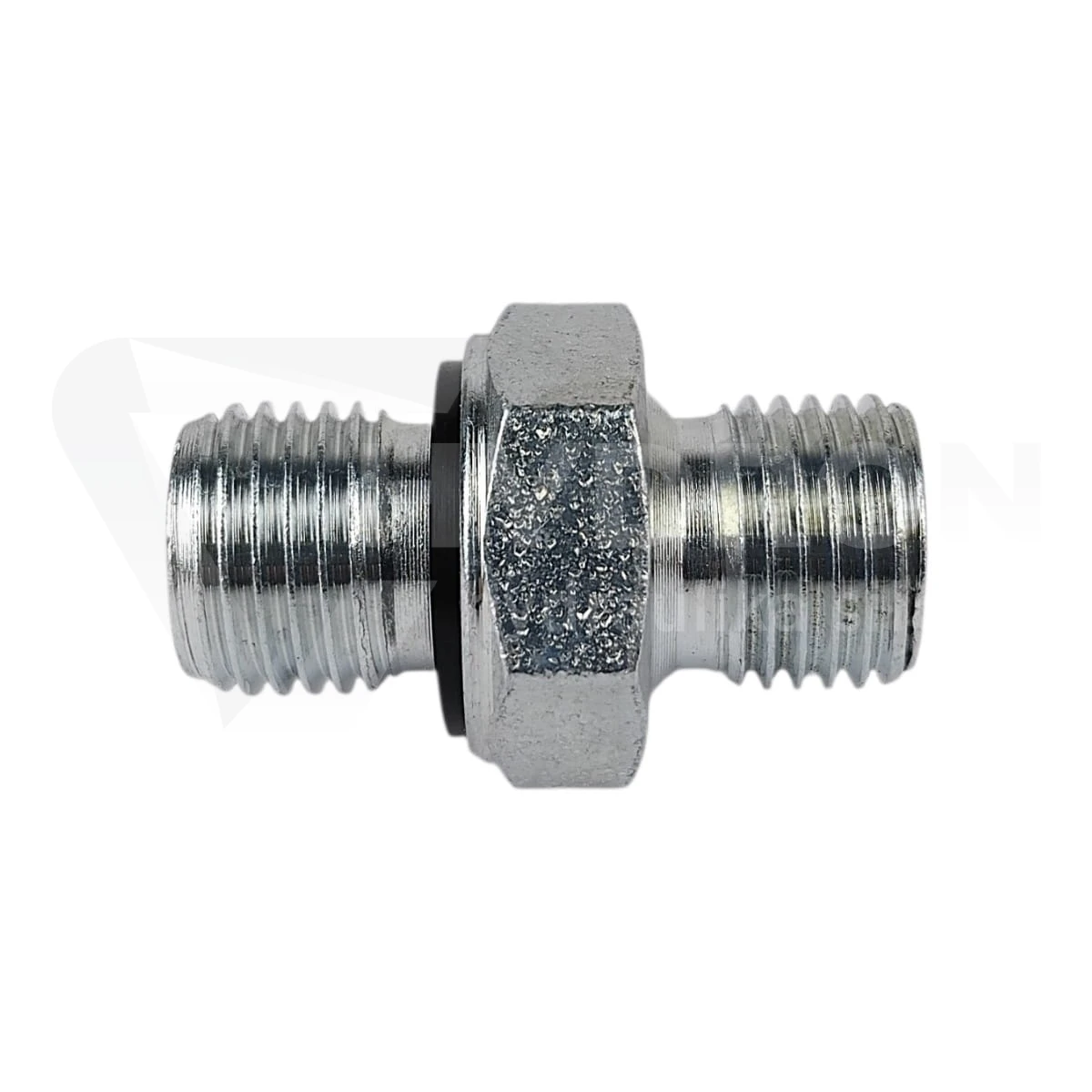

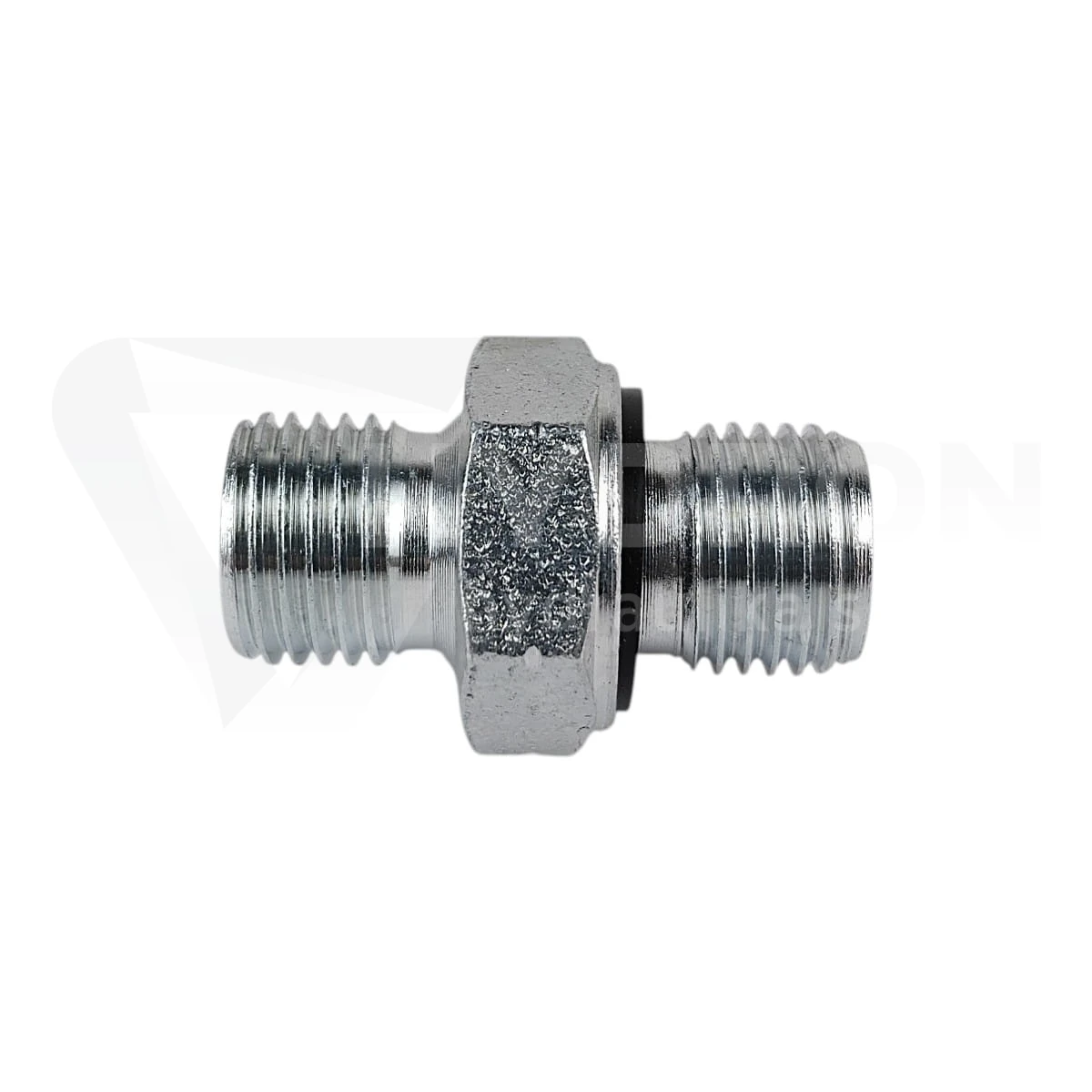

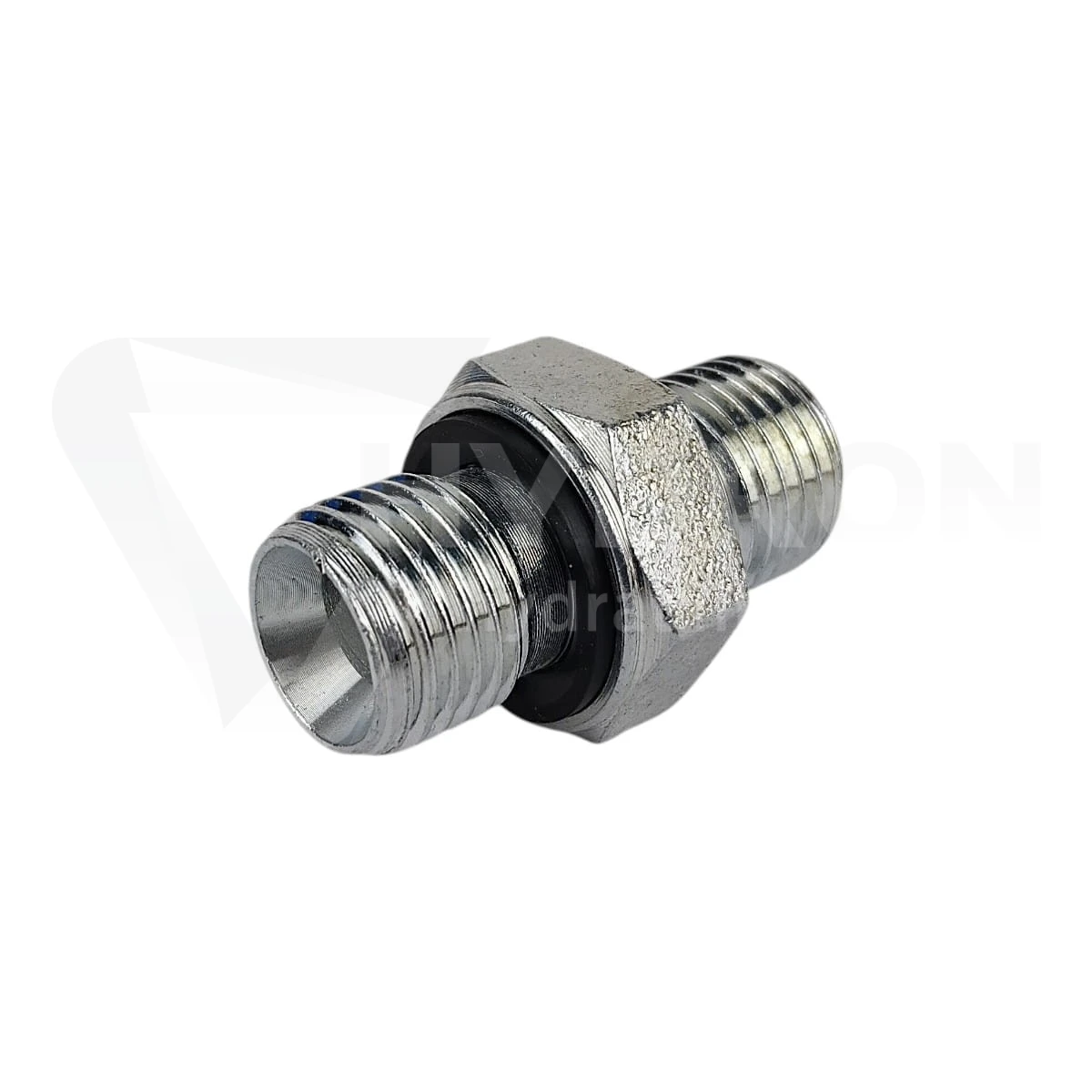

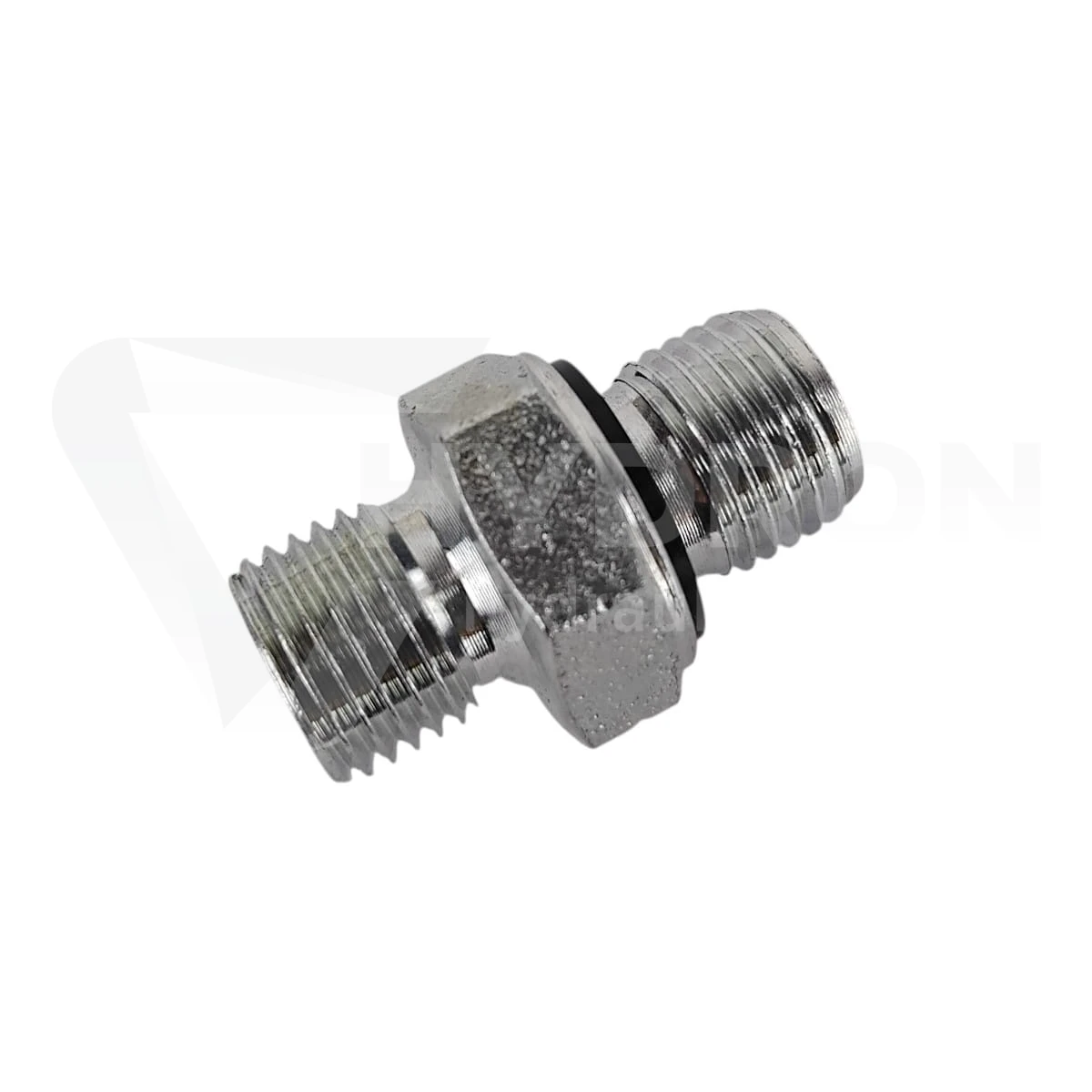

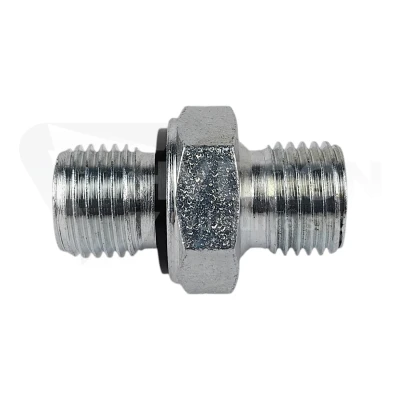

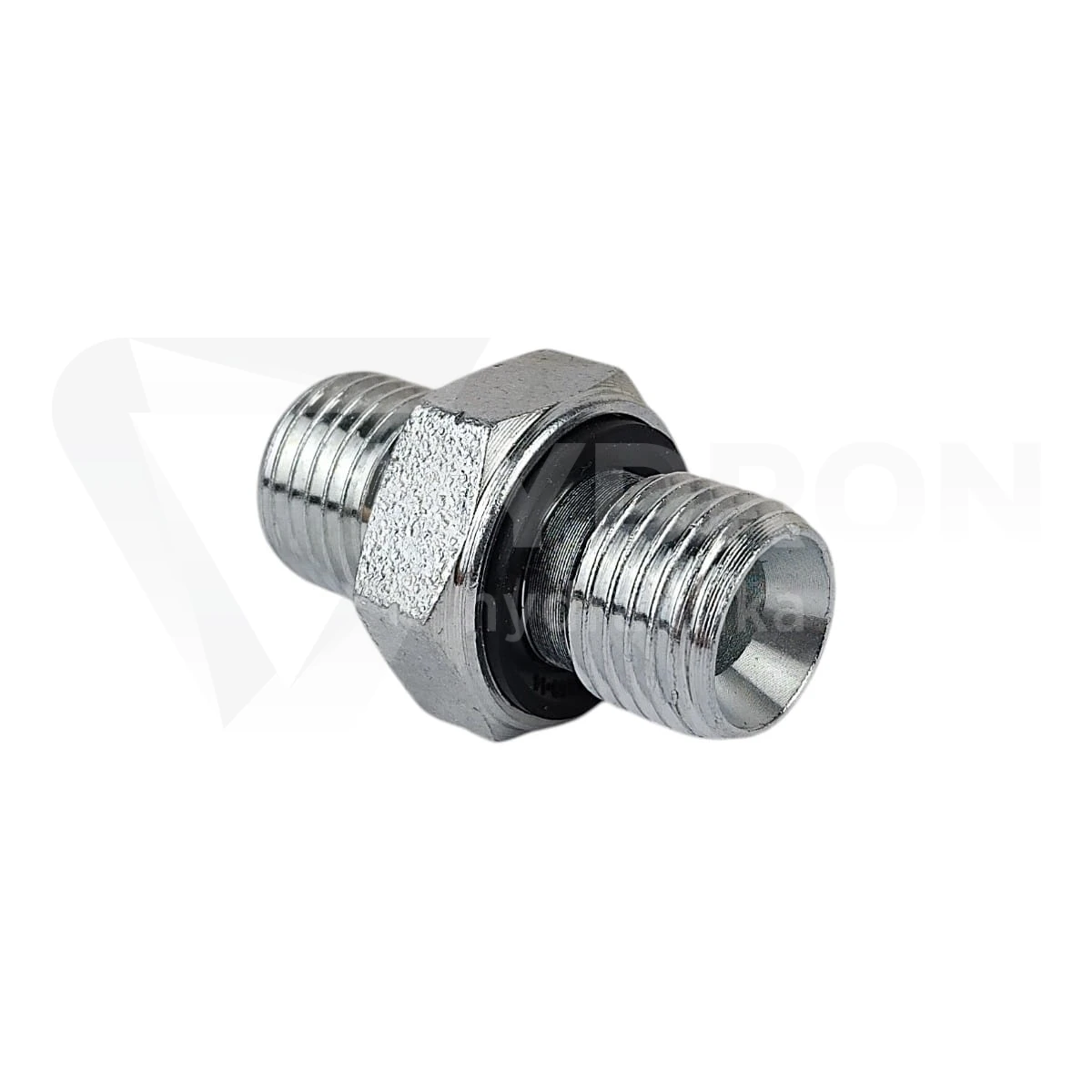

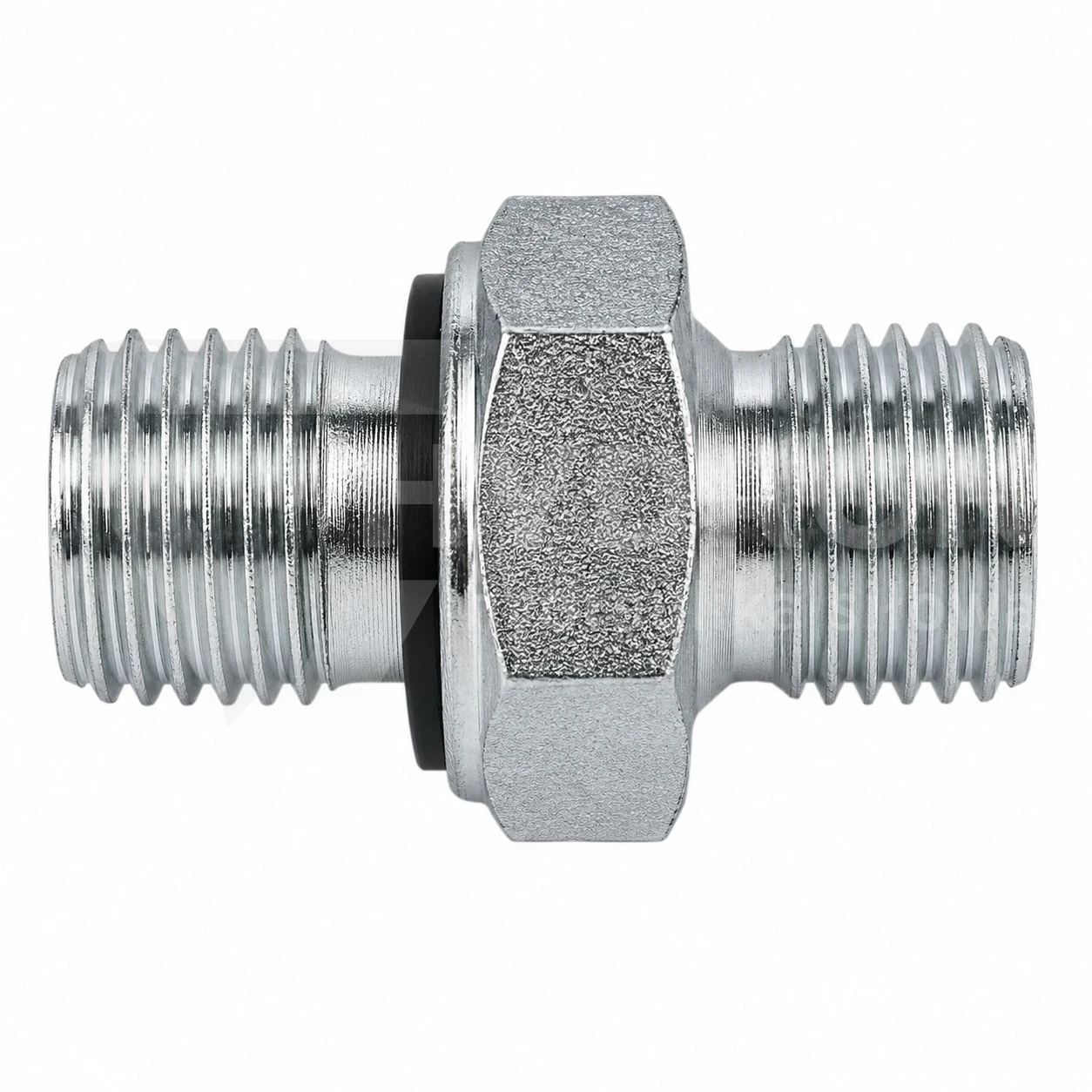

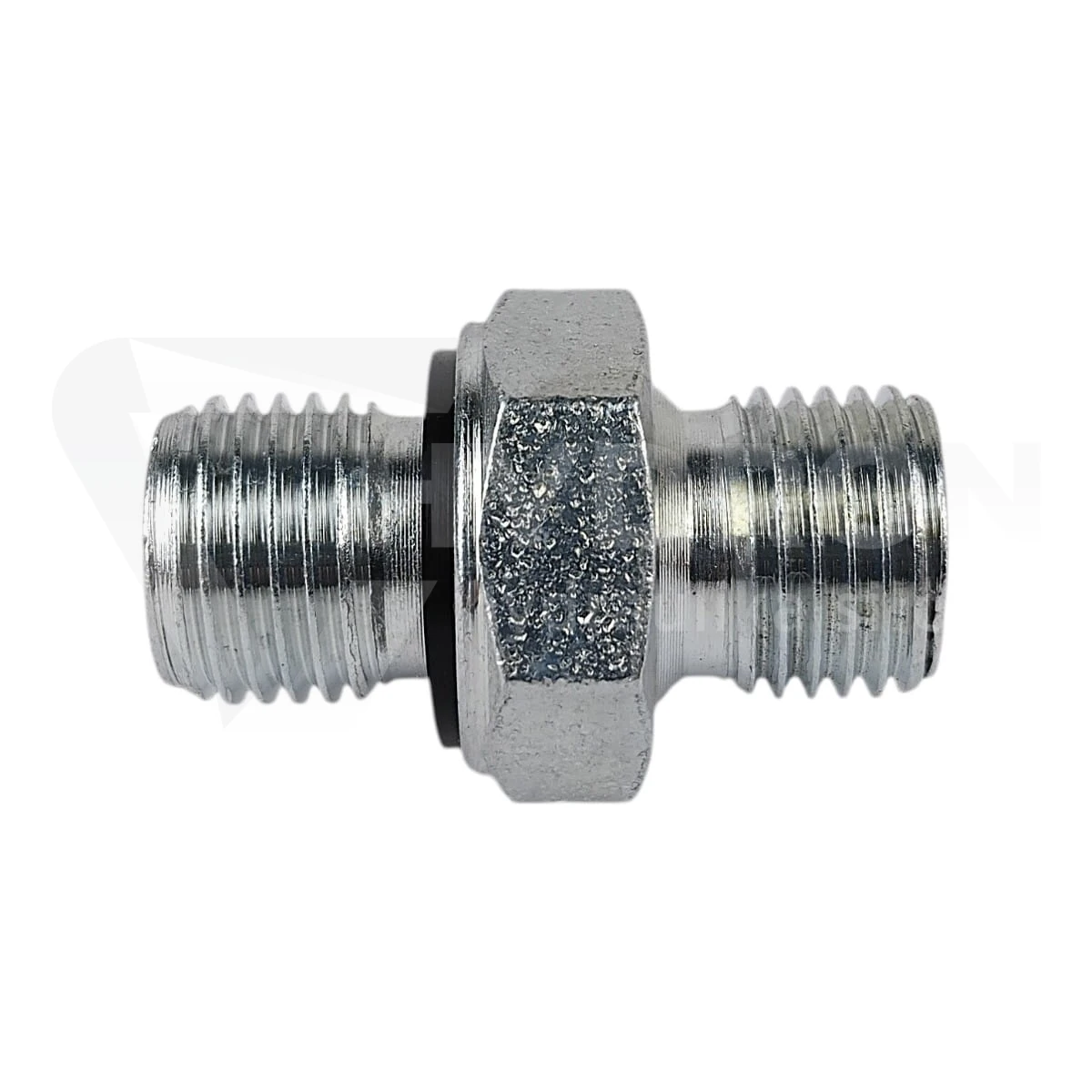

Przyłączka prosta ED 1/4 BSP / 1/4 BSP

Przyłączka prosta ED 1/4 BSP / 1/4 BSP to element hydrauliczny przeznaczony do wykonania szczelnego przyłącza w korpusie pompy, siłownika, rozdzielacza lub innego elementu układu hydraulicznego. Strona korpusowa posiada uszczelnienie ED, dlatego przy prawidłowym montażu nie wymaga stosowania dodatkowych uszczelnień na gwincie. Druga strona przyłączki służy do podłączenia przewodu, kolanka lub innej złączki w standardzie 1/4 BSP.

Parametry techniczne

Produkt: przyłączka prosta ED 1/4 BSP / 1/4 BSP
Typ złącza: przyłączka prosta hydrauliczna
Gwint 1: 1/4 BSP
Gwint 2: 1/4 BSP
Uszczelnienie strony korpusowej: ED, uszczelka gumowa
Strona montażu ED: do wkręcenia w korpus pompy, siłownika, rozdzielacza lub bloku hydraulicznego
Druga strona: do przykręcenia przewodu, kolanka lub innej złączki
Kod produktu: ZN-140 1/4/1/4
Kod kreskowy EAN: 2000000118192

Przyłączka ED 1/4 BSP do wkręcenia w korpus

Ten typ przyłączki stosuje się wtedy, gdy połączenie ma być wykonane bezpośrednio w korpusie elementu hydraulicznego. Uszczelnienie ED znajduje się po stronie wkręcanej w korpus, dlatego nie należy traktować tej części jak zwykłej złączki prostej bez uszczelnienia. To ważne przy montażu w pompach, siłownikach, rozdzielaczach, blokach zaworowych i innych elementach, gdzie szczelność zależy od prawidłowego przylegania uszczelki ED.

Gwint 1/4 BSP po obu stronach

Przyłączka ma gwint 1/4 BSP z jednej i drugiej strony, ale strony nie pełnią tej samej funkcji. Jedna strona jest przeznaczona do wkręcenia w korpus i posiada uszczelnienie ED. Druga strona służy do podłączenia przewodu, kolanka lub innej złączki, gdzie uszczelnienie następuje przy dokręceniu na stożku zaciskowym. Przy doborze należy sprawdzić nie tylko rozmiar 1/4 BSP, ale również to, czy w danym miejscu wymagane jest właśnie uszczelnienie ED.

Kiedy wybrać przyłączkę ED, a kiedy zwykłą złączkę?

Przyłączkę ED wybiera się do połączeń korpusowych, gdzie potrzebna jest powierzchnia pod uszczelkę. Nie jest to przypadkowa przejściówka do łączenia dwóch elementów w linii. Jeżeli połączenie ma być wkręcone w pompę, siłownik lub rozdzielacz, wersja ED jest często właściwym rozwiązaniem. Inne warianty można porównać w kategorii przyłączki hydrauliczne proste.

Montaż przyłączki prostej ED 1/4 BSP

Przed montażem należy sprawdzić stan gwintu, czystość gniazda oraz powierzchnię przylegania uszczelki ED. Przyłączka powinna być wkręcana osiowo, bez przekoszenia i bez wymuszania położenia przewodu. Po stronie ED nie trzeba stosować dodatkowych uszczelnień, jeżeli gniazdo i uszczelka są zgodne oraz nieuszkodzone. Po stronie przewodu należy dobrać element współpracujący zgodny z gwintem 1/4 BSP i sposobem uszczelnienia.

Do czego podłączyć drugą stronę przyłączki?

Druga strona przyłączki może współpracować z przewodem hydraulicznym, kolankiem lub inną złączką w odpowiednim standardzie. Jeżeli przyłącze ma zostać połączone z gotowym wężem, warto sprawdzić ofertę zakutych węży hydraulicznych. Przy budowie całego układu pomocna będzie również kategoria złączki hydrauliczne.

Najczęstsze błędy przy doborze przyłączki ED

Najczęstszy błąd to dobór elementu wyłącznie po gwincie 1/4 BSP, bez sprawdzenia, czy potrzebna jest strona z uszczelnieniem ED. Drugi błąd to stosowanie dodatkowych taśm lub past na stronie ED, mimo że uszczelnienie powinno pracować na uszczelce. Trzeci problem to montaż przewodu pod naprężeniem, który może obciążać gwint i powodować nieszczelność po uruchomieniu układu.

Porównanie z innymi złączkami hydraulicznymi

Jeżeli potrzebny jest element do połączenia dwóch części w linii, bez funkcji przyłącza korpusowego ED, warto porównać inne rozwiązania w kategorii złączki proste AB. Przyłączka ED 1/4 BSP / 1/4 BSP powinna być dobierana tam, gdzie jedna strona ma pracować jako szczelne przyłącze w korpusie, a nie jako zwykły adapter liniowy.

FAQ

Do czego służy przyłączka prosta ED 1/4 BSP / 1/4 BSP?

Służy do wykonania przyłącza w korpusie pompy, siłownika, rozdzielacza lub innego elementu hydraulicznego oraz do podłączenia przewodu, kolanka albo złączki po drugiej stronie.

Czy strona ED wymaga dodatkowego uszczelnienia?

Nie. Strona ED posiada uszczelkę gumową i przy prawidłowym montażu nie wymaga dodatkowego uszczelniania gwintu.

Jakie gwinty ma ta przyłączka?

Przyłączka ma gwint 1/4 BSP po obu stronach.

Czy to zwykła złączka prosta?

Nie. Jest to przyłączka prosta ED. Jedna strona jest przeznaczona do wkręcenia w korpus i posiada uszczelnienie ED.

Co można podłączyć po drugiej stronie przyłączki?

Po drugiej stronie można podłączyć przewód hydrauliczny, kolanko lub inną złączkę zgodną z gwintem 1/4 BSP i właściwym sposobem uszczelnienia.

Co sprawdzić przed zakupem?

Przed zakupem należy sprawdzić gwint 1/4 BSP, wymaganie uszczelnienia ED po stronie korpusu, typ elementu współpracującego oraz miejsce montażu w układzie hydraulicznym.
