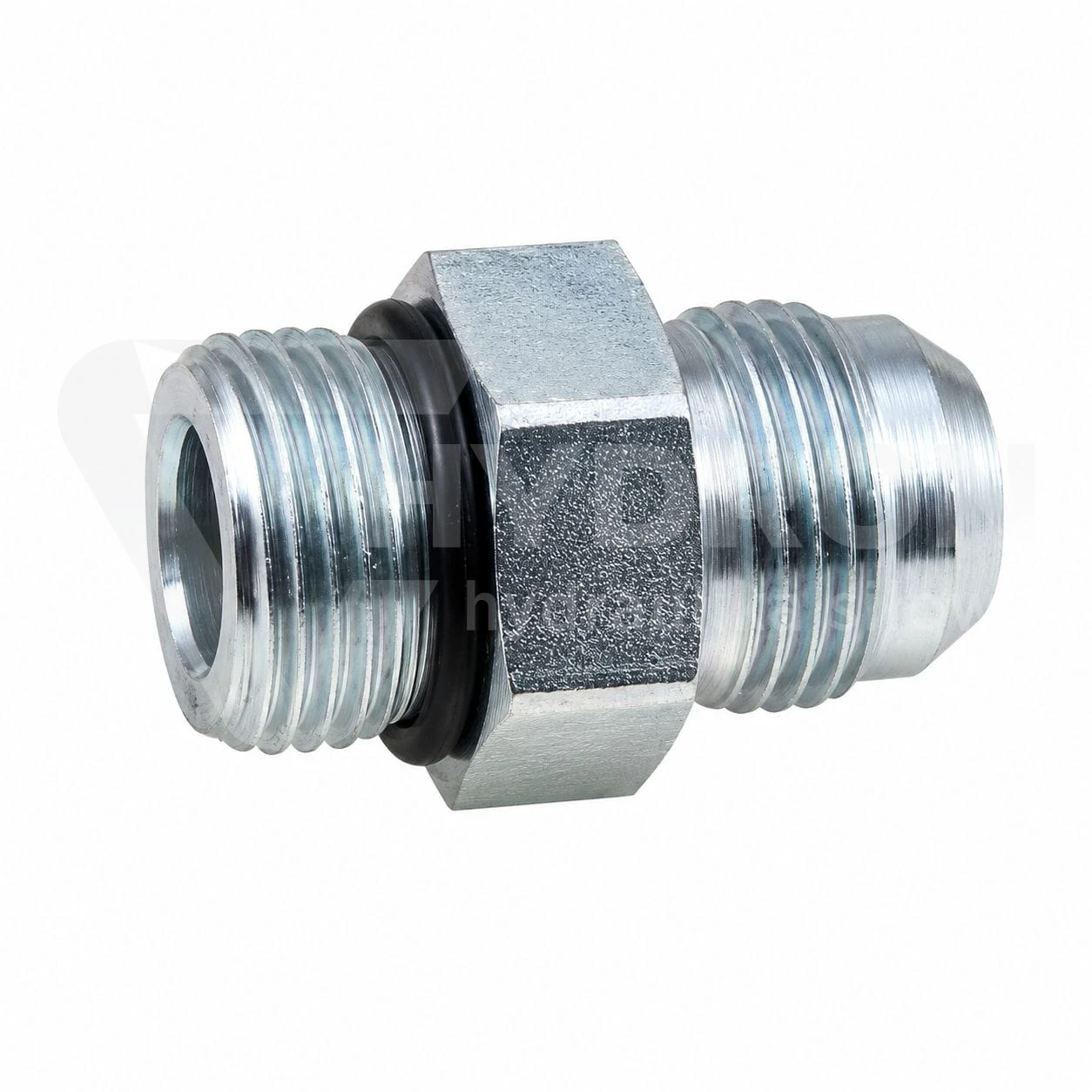

Przyłączka prosta ED 3/4" UNF - M24x1,5 16S

Przejdź do sekcji Opinie

17,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" JIC
Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 345 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Przyłączka prosta ED 3/4" UNF M24x1,5 16S do układów hydrauliki siłowej

Przyłączka prosta ED 3/4" UNF M24x1,5 16S służy do łączenia elementów hydraulicznych wyposażonych w gwint UNF z komponentami wykorzystującymi metryczny gwint M24x1,5 w serii ciężkiej 16S. Element wykonany jest ze stali i przeznaczony do pracy w układach hydrauliki siłowej stosowanych w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych.

Parametry techniczne

Typ: przyłączka prosta ED
Gwint 1: 3/4"-16 UNF
Gwint 2: M24x1,5
Seria: 16S
Materiał: stal ocynkowana
Uszczelnienie: ED

Gwint UNF a JIC, najczęstsza pomyłka przy doborze

Jednym z częstszych błędów podczas zamawiania adapterów hydraulicznych jest utożsamianie gwintu UNF ze złączem JIC. W praktyce JIC wykorzystuje gwint UNF, jednak o szczelności połączenia decyduje stożek 37°. Sam gwint UNF nie oznacza jeszcze, że dany element jest wykonany w standardzie JIC. Przed zakupem warto zweryfikować rodzaj uszczelnienia oraz typ współpracującego gniazda. W wielu przypadkach pomocne okazuje się porównanie z istniejącymi adapterami hydraulicznymi UNF lub złączkami JIC 37° stosowanymi w danej maszynie.

Gdzie stosowana jest seria 16S?

Oznaczenie 16S odnosi się do ciężkiej serii połączeń metrycznych wykorzystywanych w instalacjach pracujących pod dużymi obciążeniami. Rozwiązania tego typu spotykane są między innymi w ładowarkach, koparkach, prasach hydraulicznych oraz maszynach leśnych. W takich układach często współpracują również zawory hydrauliczne wysokociśnieniowe, rozdzielacze hydrauliczne oraz manometry hydrauliczne, dlatego poprawna identyfikacja gwintów ma duże znaczenie podczas napraw i modernizacji instalacji.

Uszczelnienie ED i jego zalety

Przyłączki z uszczelnieniem ED zapewniają wysoką szczelność połączenia bez konieczności stosowania dodatkowych materiałów uszczelniających. Rozwiązanie to ogranicza ryzyko przecieków oraz przyspiesza montaż podczas serwisu maszyn. Jest to szczególnie istotne w układach narażonych na drgania, zmienne obciążenia oraz częste cykle pracy siłowników hydraulicznych.

Zastosowanie w serwisie maszyn rolniczych i przemysłowych

Przyłączka prosta ED 3/4" UNF M24x1,5 16S znajduje zastosowanie podczas napraw przewodów, wymiany podzespołów oraz przebudowy instalacji hydraulicznych. Często pozwala połączyć komponenty pochodzące od różnych producentów bez konieczności kosztownej wymiany całego układu. Podczas takich modernizacji użytkownicy często dobierają również szybkozłącza hydrauliczne, złącza pomiarowe hydrauliczne lub uchwyty do rur hydraulicznych, aby dostosować instalację do nowych warunków pracy.

Jak uniknąć problemów z nieszczelnością?

Najczęstszą przyczyną wycieków nie jest wada adaptera, lecz błędne rozpoznanie gwintu. Gwint 3/4"-16 UNF bywa mylony z gwintami BSP lub innymi odmianami gwintów calowych. Pomimo podobnych wymiarów zewnętrznych nie są to elementy zamienne. Przed montażem należy sprawdzić oznaczenia producenta, średnicę gwintu oraz sposób uszczelnienia zastosowany w układzie hydraulicznym.

Przyłączka prosta ED 3/4" UNF M24x1,5 16S, trwałe połączenie różnych standardów

Prawidłowo dobrana przyłączka umożliwia bezpieczne połączenie dwóch różnych standardów przyłączeniowych przy zachowaniu pełnej szczelności układu. Ogranicza ryzyko awarii, zmniejsza straty oleju hydraulicznego i pozwala zachować niezawodność instalacji nawet podczas intensywnej eksploatacji.
