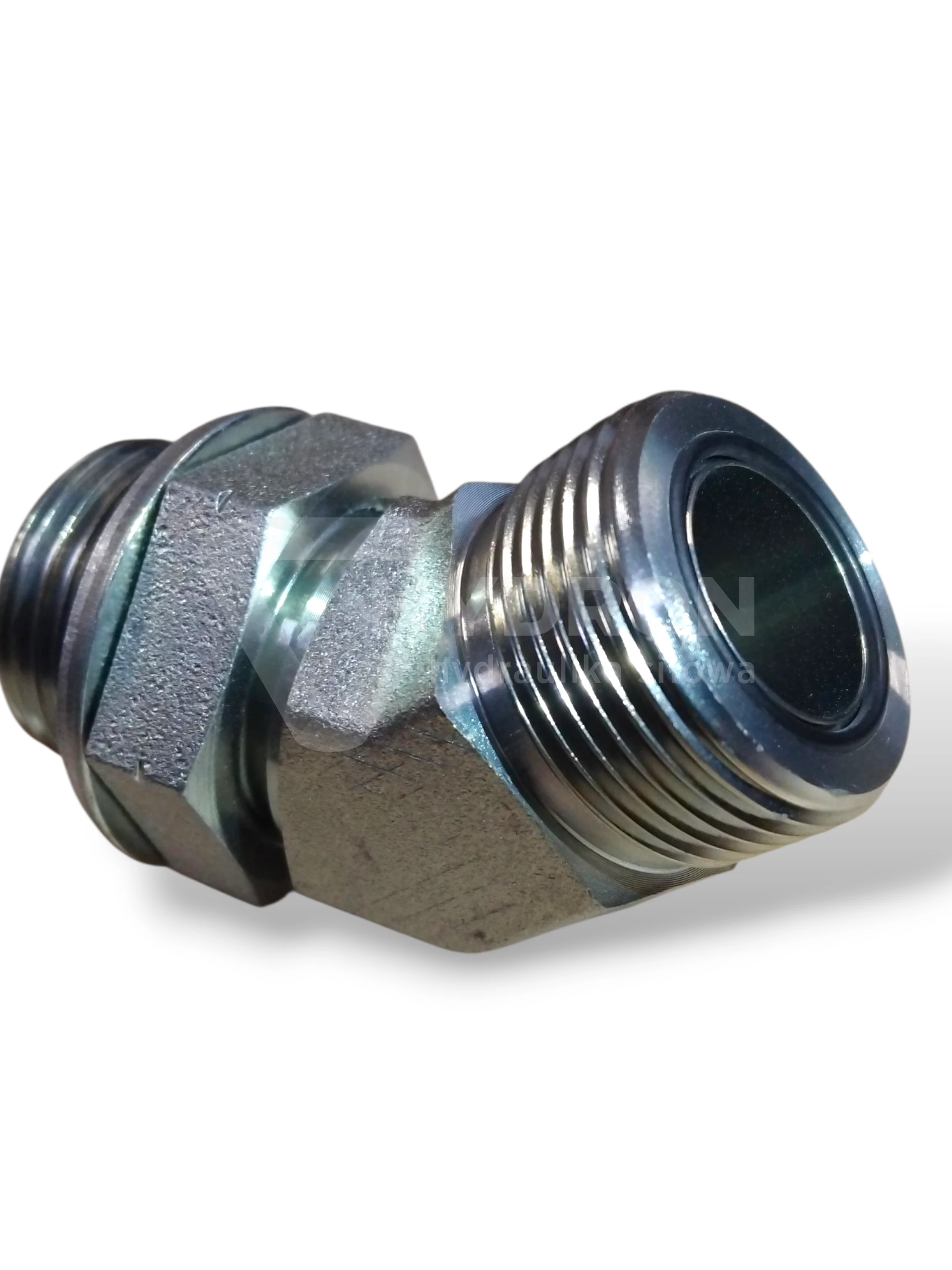

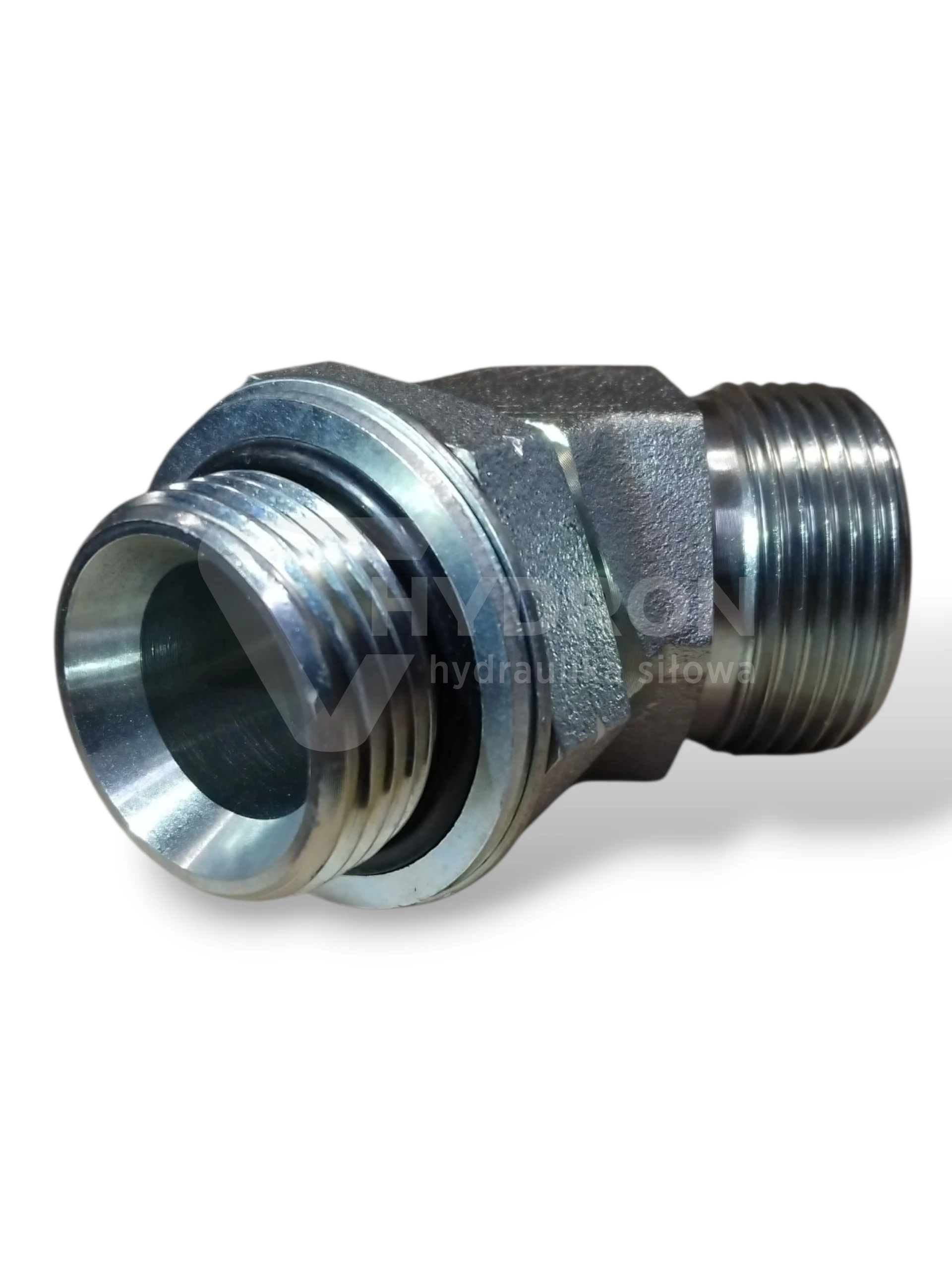

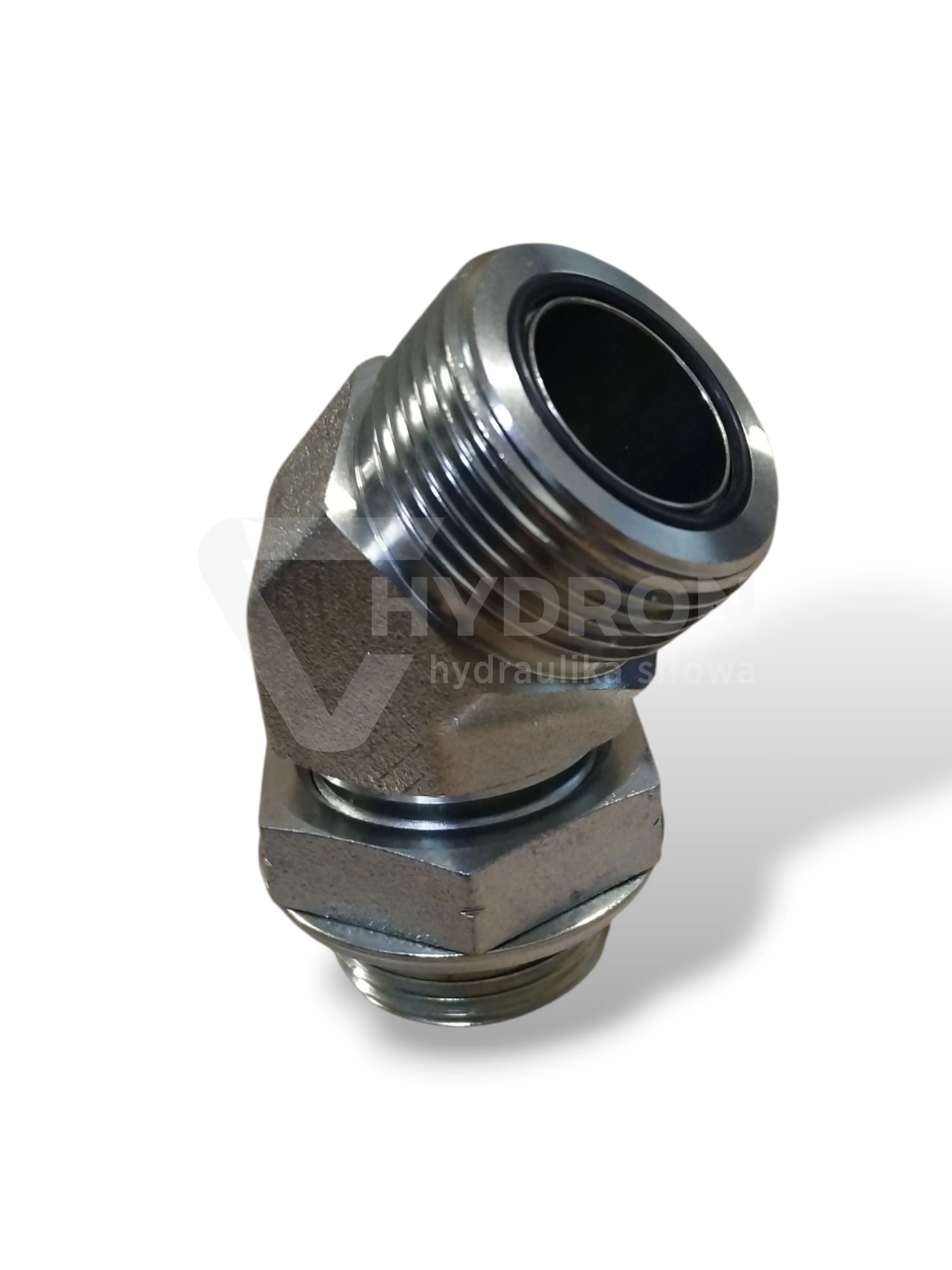

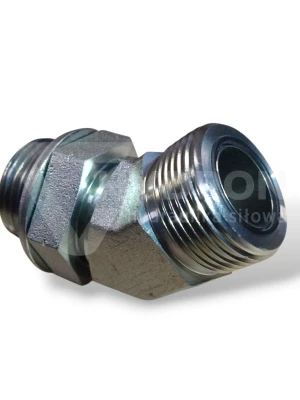

Przyłączka kolankowa 45° ED 1" BSP / 1.7/16 AORFS

Przejdź do sekcji Opinie

192,99 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 1.7/16 ORFS
Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 160 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Przyłączka kolankowa 45° ED 1" BSP 1.7/16 AORFS

Czym jest przyłączka kolankowa 45° ED 1" BSP 1.7/16 AORFS

Przyłączka kolankowa 45° ED 1" BSP 1.7/16 AORFS to wysokociśnieniowa złączka hydrauliczna przeznaczona do łączenia elementów instalacji hydrauliki siłowej pod kątem 45 stopni. Model ten łączy gwint calowy BSP z uszczelnieniem typu ED (z o-ringiem) po jednej stronie oraz przyłącze AORFS (O-Ring Face Seal) po drugiej stronie. Takie rozwiązanie zapewnia bardzo wysoką szczelność nawet przy pracy w układach o dużym ciśnieniu roboczym oraz zmiennych obciążeniach dynamicznych. Gwint 1" BSP (British Standard Pipe) zgodny z normą ISO 228-1 posiada gwint rurowy walcowy, natomiast przyłącze 1.7/16-12 UNF AORFS odpowiada standardowi SAE J1453. Uszczelnienie realizowane jest poprzez o-ring dociskany do czoła gniazda, co eliminuje ryzyko mikrowycieków typowych dla połączeń stożkowych bez dodatkowego uszczelnienia. Kąt 45° pozwala na zmianę kierunku przepływu medium przy zachowaniu płynności przepływu i ograniczeniu strat ciśnienia, co ma ogromne znaczenie w nowoczesnych układach hydraulicznych.

Budowa i zasada działania złączki BSP x AORFS

Konstrukcja przyłączki kolankowej 45° ED 1" BSP 1.7/16 AORFS oparta jest na monolitycznym korpusie stalowym, najczęściej wykonanym ze stali węglowej pokrytej warstwą ocynku galwanicznego w celu ochrony przed korozją. W wersjach specjalnych możliwe jest wykonanie ze stali nierdzewnej. Strona BSP wyposażona jest w gwint walcowy oraz rowek pod o-ring ED, który odpowiada za szczelność osiową. Strona AORFS posiada gwint UNF oraz płaską powierzchnię czołową, do której przylega o-ring. Podczas dokręcania dochodzi do osiowego sprasowania uszczelnienia, co tworzy trwałe i odporne na drgania połączenie. Rozwiązanie ORFS jest szczególnie cenione w aplikacjach, gdzie wymagana jest absolutna szczelność oraz odporność na pulsacje ciśnienia. W porównaniu do tradycyjnych złączek BSP bez o-ringu, system ED znacząco redukuje ryzyko wycieków.

Normy i standardy techniczne

Przyłączka kolankowa 45° ED 1" BSP 1.7/16 AORFS produkowana jest zgodnie z obowiązującymi normami międzynarodowymi:

ISO 228-1 – gwinty BSP walcowe
SAE J1453 – system ORFS
SAE J514 – połączenia hydrauliczne wysokociśnieniowe

Spełnienie powyższych norm gwarantuje kompatybilność z szeroką gamą przewodów hydraulicznych oraz komponentów stosowanych w przemyśle maszynowym, rolnictwie i budownictwie.

Zastosowanie przyłączki kolankowej 45° BSP x ORFS

Złączka tego typu znajduje zastosowanie w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem, gdzie konieczna jest zmiana kierunku przewodu bez nadmiernego zginania węża. Dzięki konstrukcji 45° możliwe jest optymalne prowadzenie przewodów w ograniczonej przestrzeni.

Produkt stosowany jest w:

Maszynach budowlanych
Maszynach rolniczych
Układach przemysłowych
Instalacjach hydrauliki mobilnej
Agregatach hydraulicznych

W połączeniu z przewodami hydraulicznymi 2SN, 4SP lub 4SH zapewnia bezpieczne i trwałe połączenie w wymagających warunkach pracy.

Różnice między ED, BSP stożkowym a ORFS

Wybierając przyłączkę kolankową 45° ED 1" BSP 1.7/16 AORFS, warto rozumieć różnice pomiędzy systemami uszczelniania. Gwint BSPT (stożkowy) uszczelnia się na gwincie i wymaga dodatkowych materiałów takich jak taśma PTFE. Gwint BSP walcowy z ED uszczelnia się poprzez o-ring, co zwiększa powtarzalność montażu. System ORFS natomiast zapewnia uszczelnienie czołowe, które jest najbardziej odporne na wibracje i skoki ciśnienia. W praktyce oznacza to większą niezawodność oraz dłuższą żywotność instalacji hydraulicznej.

Najczęstsze błędy przy doborze złączek BSP i ORFS

Jednym z najczęstszych błędów jest mylenie gwintu BSP z NPT lub JIC. Pomimo podobnych średnic nominalnych, profile gwintów różnią się i nie są zamienne. Drugim błędem jest brak uwzględnienia rodzaju uszczelnienia. Połączenie ORFS wymaga odpowiedniego gniazda z płaską powierzchnią i o-ringiem. Nieprawidłowy dobór może skutkować wyciekiem oraz uszkodzeniem gwintu. W Hydron zapewniamy wsparcie techniczne przy doborze złączek hydraulicznych, aby uniknąć przestojów i kosztownych awarii.

Doradztwo techniczne i jakość Hydron

Hydron to firma z wieloletnim doświadczeniem w hydraulice siłowej. Oferujemy szeroki asortyment złączek hydraulicznych BSP, ORFS, JIC, NPT oraz metrycznych. Wszystkie produkty posiadają odpowiednie certyfikaty jakości i spełniają wymagania norm przemysłowych. Dzięki dużym stanom magazynowym oraz sprawnej logistyce realizujemy zamówienia szybko i bez opóźnień. Nasz zespół doradców technicznych pomaga w identyfikacji gwintów oraz doborze odpowiednich komponentów do konkretnych aplikacji.

Parametry techniczne

Typ: przyłączka kolankowa 45°
Strona 1: gwint 1" BSP walcowy (ISO 228-1) z uszczelnieniem ED
Strona 2: 1.7/16-12 UNF AORFS (SAE J1453)
Materiał: stal węglowa ocynkowana
Zastosowanie: hydraulika siłowa wysokociśnieniowa
Kąt: 45°

FAQ

Jak dobrać przylaczke kolankowa 45° ED 1" BSP 1.7/16 AORFS?
Należy sprawdzić typ gwintu po obu stronach, średnicę nominalną, rodzaj uszczelnienia oraz maksymalne ciśnienie robocze układu.

Czy przylaczka BSP 1" pasuje do NPT 1"?
Nie. Gwinty BSP i NPT mają inny profil i kąt gwintu, dlatego nie są kompatybilne.

Jakie jest zastosowanie systemu ORFS?
System ORFS stosowany jest w układach wysokociśnieniowych, gdzie wymagana jest maksymalna szczelność i odporność na drgania.

Ile kosztuje przylaczka kolankowa 45° ED 1" BSP 1.7/16 AORFS?
Aktualna cena widoczna jest na stronie produktu. Dzięki stałej dostępności magazynowej oferujemy konkurencyjne warunki zakupu.

Czy produkt dostępny jest od ręki?
W Hydron utrzymujemy wysokie stany magazynowe, co pozwala na szybką realizację zamówień.
