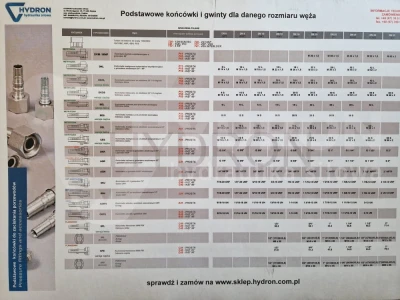

Ściąga - podstawowe rodzaje końcówek i gwintów.

Przejdź do sekcji Opinie

12,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Podstawowe rodzaje końcówek do zakuwania węży i gwintów.

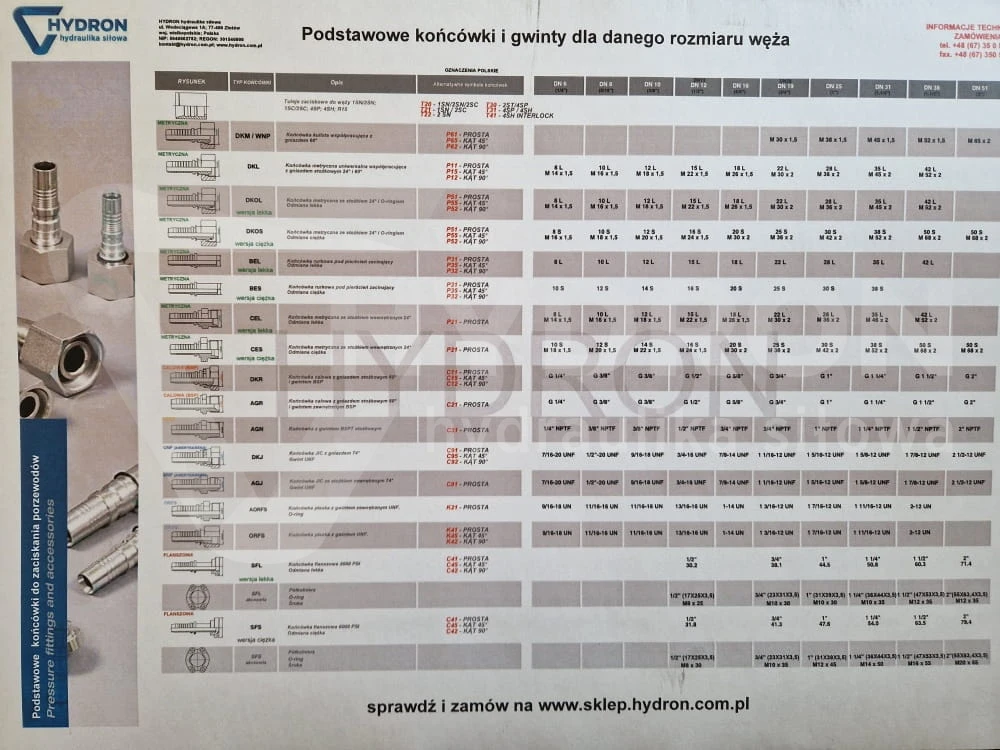

Ściąga w rozmiarze A3 przedstawiająca podstawowe rodzaje końcówek do węży hydraulicznych z podziałem na typy gwintów oraz wskazująca na podstawowe rozmiary gwintów dla danego rodzaju węża. Co znajdziesz w ściądze ? Rodzaje końcówek hydraulicznych

Końcówki do węży hydraulicznych różnią się pod względem konstrukcji, przeznaczenia i typu gwintu. Podstawowe rodzaje końcówek obejmują:

Końcówki metryczne (DKOL, DKOS, CEL, CES, DKL-FL, DKM, DK) – popularne w systemach europejskich, charakteryzujące się gwintem metrycznym i uszczelnieniem na pierścieniu.
Końcówki calowe (DKR, DKJ, AGR, DKR-FL) – wykorzystywane w układach hydraulicznych stosujących gwinty calowe UNF oraz BSP.
Końcówki JIC (DKJ, DKJ90) – stosowane w układach amerykańskich, wyróżniają się stożkowym uszczelnieniem 37°.
Końcówki ORFS (O-Ring Face Seal) – zapewniające wyjątkową szczelność dzięki uszczelnieniu na płaskiej powierzchni O-Ringa.
Końcówki BSP (BSP, BSPT, BSPP) – często spotykane w układach hydraulicznych na rynku europejskim i brytyjskim.
Końcówki NPT – stosowane w instalacjach hydraulicznych i pneumatycznych, charakteryzujące się stożkowym gwintem uszczelniającym się poprzez skręcenie.

Rodzaje gwintów w końcówkach hydraulicznych

Gwinty stosowane w końcówkach hydraulicznych mogą być zewnętrzne (męskie) lub wewnętrzne (żeńskie). Różnią się profilem, kątem nachylenia i sposobem uszczelnienia:

Gwinty metryczne (M) – mierzone w milimetrach, dostępne w wersji standardowej oraz z uszczelnieniem na pierścieniu.
Gwinty calowe (BSP, NPT) – popularne w systemach międzynarodowych, stosowane w różnych rodzajach końcówek.
Gwinty BSPP (G) i BSPT (R) – stosowane w hydraulice i pneumatyce, różniące się kształtem gwintu (BSPT jest stożkowy, BSPP cylindryczny).
Gwinty amerykańskie JIC i ORFS – zapewniające wysoką szczelność dzięki specjalnym powierzchniom uszczelniającym.

Wybór odpowiedniego rodzaju końcówki i gwintu jest istotny dla zachowania szczelności, trwałości i bezpieczeństwa połączeń w układach hydraulicznych. Nieprawidłowy dobór może prowadzić do wycieków, spadku ciśnienia i awarii systemu. Aby ułatwić identyfikację i dobór odpowiednich końcówek oraz gwintów, zapraszamy do skorzystania z przygotowanej ściągi, dostępnej na stronie Hydron.

Zamów końcówki i akcesoria hydrauliczne w Hydron !

W naszym sklepie znajdziesz szeroki wybór końcówek hydraulicznych, dostosowanych do różnych systemów i wymagań. Oferujemy fachowe doradztwo oraz produkty najwyższej jakości, spełniające normy branżowe. Sprawdź naszą ofertę i usprawnij swój system hydrauliczny!
