Tuleje różnicowe calowe (BSP)

Przyłącze redukcyjne z gwintem BSP z uszczelnieniem elastomerowym

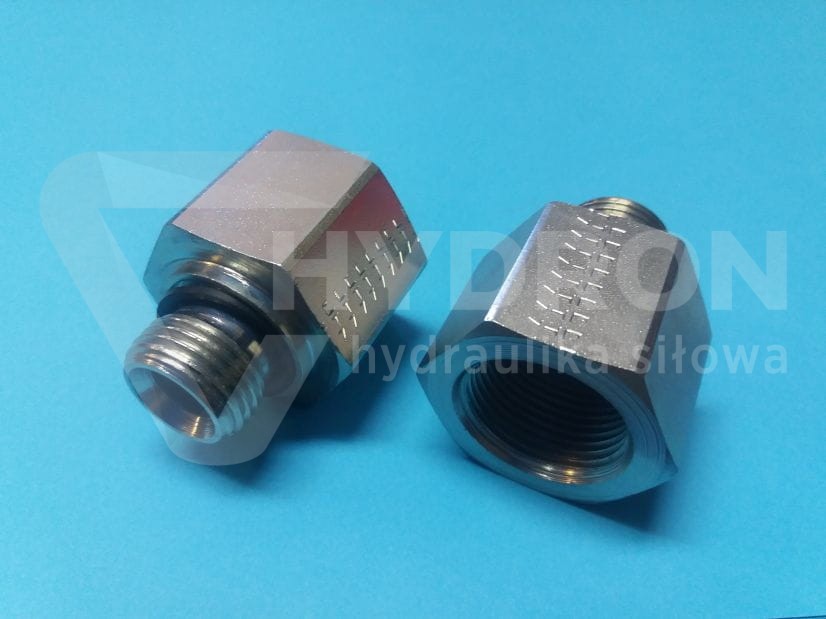

Tuleje różnicowe z gwintami calowymi brytyjskimi (BSP). Tuleje różnicowe to złączki hydrauliczne wysokociśnieniowe przeznaczone do redukcji wielkości gwintów. Tuleje różnicowe nazywane tulejami redukcyjnymi to elementy gwintowane które z jednej strony posiadają gwint zewnętrzny z uszczelką ED, z drugiej strony posiadają gwint wewnętrzny mufowy (bez stożka). Tego typu elementy mogą być czasami zastąpione poprzez złączki proste AB lub zwykłe złączki proste redukcyjne Tuleje są kompatybilne z wszystkimi innymi producentami.

Redukcje gwintów calowych.

Tuleje różnicowe calowe BSP to elementy złączne stosowane w systemach hydraulicznych i pneumatycznych z gwintami British Standard Pipe (BSP). Służą do łączenia i uszczelniania przewodów oraz innych komponentów hydraulicznych o różnych średnicach, zapewniając bezpieczne i szczelne połączenia w instalacjach przemysłowych, pneumatycznych, motoryzacyjnych i innych.

Redukcja GZ/GW redukcja z gwintu zewnętrznego na gwint wewnętrzny

Redukcje GZ/GW to specjalistyczne elementy złączne stosowane w układach hydraulicznych, umożliwiające przejście z gwintu zewnętrznego (GZ) z uszczelką na gwint wewnętrzny (GW). Dzięki precyzyjnemu wykonaniu zapewniają szczelność połączeń oraz wysoką odporność na ciśnienie robocze. Redukcje te są powszechnie stosowane w instalacjach hydraulicznych i pneumatycznych, gdzie konieczne jest dopasowanie różnych typów połączeń gwintowanych. W ofercie Hydron znajdują się różne warianty tych elementów, dostosowane do popularnych standardów, takich jak BSP, co gwarantuje ich szeroką kompatybilność z systemami stosowanymi w przemyśle i serwisach technicznych.

Budowa tulei redukcyjnych do gwintów calowych (BSP)

Tuleje różnicowe BSP mają charakterystyczną konstrukcję, która pozwala na dopasowanie elementów o różnych średnicach gwintu. Z jednej strony posiadają gwint zewnętrzny z uszczelką ED, co zapewnia wysoką szczelność i eliminuje ryzyko wycieków. Z drugiej strony tuleje wyposażone są w gwint wewnętrzny, co umożliwia łatwe połączenie z innymi elementami układu hydraulicznego. Wszystkie gwinty są calowe BSP i występują w różnych rozmiarach po obu stronach tulei, co pozwala na szerokie zastosowanie w systemach hydraulicznych i pneumatycznych. Zastosowanie tulei różnicowych calowych BSP : Tuleje różnicowe calowe BSP są wykorzystywane w wielu branżach, m.in.: w hydraulice siłowej, gdzie umożliwiają łączenie przewodów o różnych średnicach, w przemyśle maszynowym i motoryzacyjnym, gdzie zapewniają kompatybilność układów hydraulicznych, w systemach przesyłu cieczy i gazów, które wymagają wysokiej szczelności i odporności na wysokie ciśnienie. Dzięki różnym rozmiarom gwintów po obu stronach tulei, znajdują one zastosowanie w modernizacji i rozbudowie istniejących instalacji.

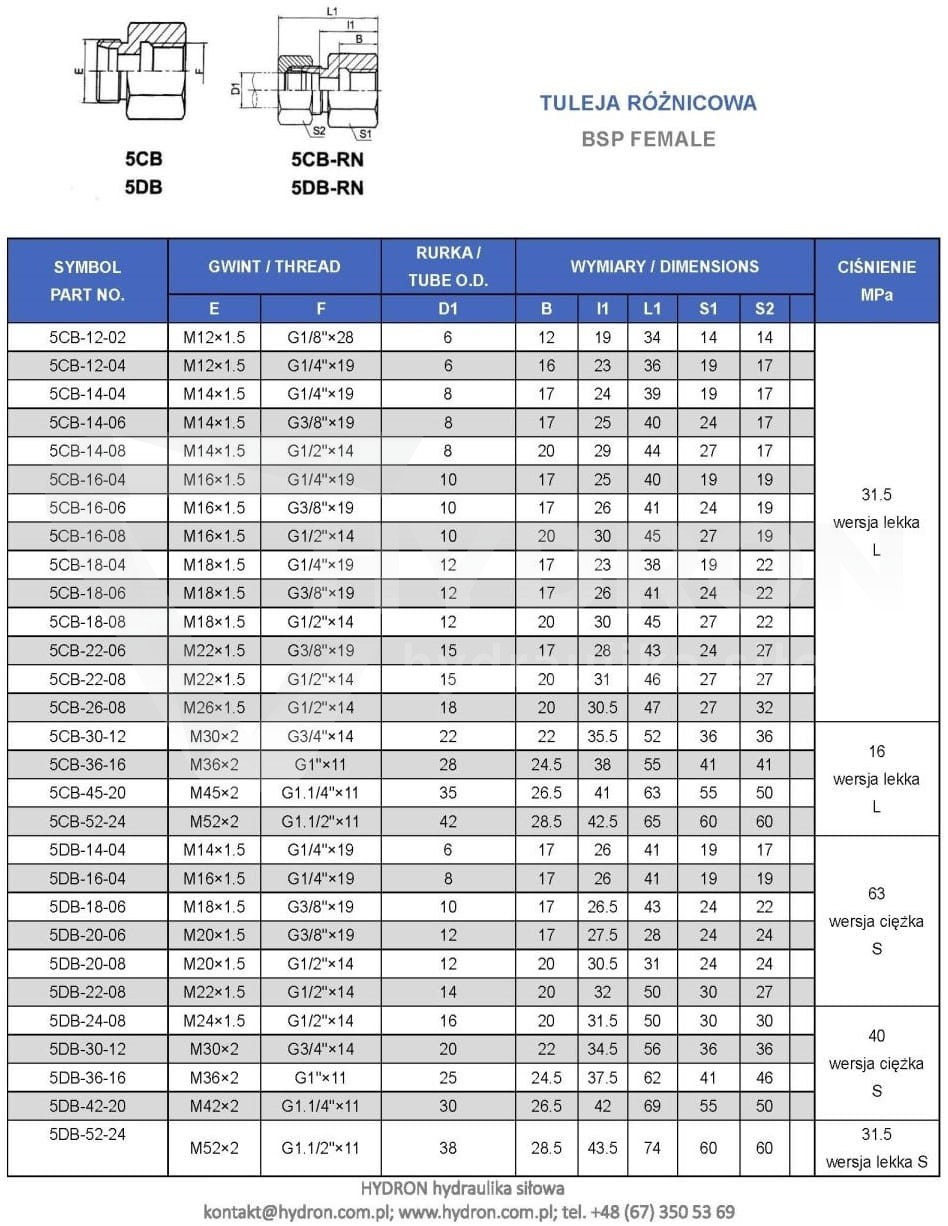

Parametry techniczne redukcji calowych

• wykonanie : stal automatowa pokryta ocynkiem
• dostępne gwinty : 1/8", 1/4", 3/8", 1/2", 3/4",  1"
• zastosowanie : redukcja wielkości gwintu calowego
• norma wykonania :  POLSKA NORMA ( PN-65/M-73123 )
• nazwa angielska : differential sleeve, Male-female adapter with elastomer seal - thread BSP parallel
• nazwa rosyjska : Втулка редукцийная
• Oznaczenie alternatywne : Przyłączka redukcyjna RI TN141GG; RI-ED Przyłączka redukcyjna

Złączka redukcyjna

Złączka redukcyjna źle dobrana potrafi zdławić przepływ i podnieść ciśnienie, kończąc się rozszczelnieniem instalacji.

Dlaczego redukcja średnicy często powoduje spadki wydajności?

W praktyce największy błąd pojawia się przy przejściu z większego gwintu na mniejszy bez przeliczenia przepływu. Złączka redukcyjna BSP zmienia przekrój przepływu, a to bezpośrednio wpływa na prędkość medium. Im mniejsza średnica, tym większe opory, a przy oleju hydraulicznym oznacza to nagrzewanie układu i spadki efektywności siłowników. W wielu przypadkach użytkownicy widzą tylko „pasujący gwint”, a pomijają fakt, że redukcja z 1/2" na 1/4" potrafi ograniczyć przepływ nawet o kilkadziesiąt procent.

Co się dzieje przy złym dopasowaniu ciśnienia roboczego?

Każda złączka redukcyjna pracuje w określonym zakresie ciśnienia. W układach hydrauliki siłowej różnice między sekcjami mogą być znaczące. Jeśli zastosujesz element niedostosowany do ciśnienia roboczego, pojawia się ryzyko mikropęknięć i przecieków. W praktyce warsztatowej często spotyka się sytuację, gdzie redukcja jest traktowana jako „przejściówka pomocnicza”, a to błąd, to element konstrukcyjny układu. Dlatego warto dobrać odpowiednie złączki hydrauliczne kompatybilne z parametrami całej instalacji.

Różnice konstrukcyjne dlaczego nie każda redukcja jest taka sama?

Złączki redukcyjne BSP różnią się nie tylko średnicą gwintu, ale także konstrukcją długością, typem uszczelnienia oraz materiałem. Tuleje różnicowe calowe BSP zapewniają stabilne przejście między dwoma rozmiarami gwintów, ale wymagają odpowiedniego dokręcenia i dopasowania do uszczelnienia. Przy niewłaściwym montażu pojawiają się luzy, które w dłuższej perspektywie prowadzą do rozszczelnienia. W instalacjach, gdzie występują drgania, warto dodatkowo stosować elementy zabezpieczające, takie jak osłony węży hydraulicznych, które chronią układ przed uszkodzeniami mechanicznymi.

Przykład z praktyki problem w maszynie rolniczej

W jednym z gospodarstw zastosowano redukcję przy podłączeniu rozdzielacza do siłownika. Problem pojawił się przy pracy pod obciążeniem, maszyna reagowała wolno, a olej szybko się nagrzewał. Przyczyną była złączka redukcyjna o zbyt małej średnicy wewnętrznej. Po wymianie na odpowiednio dobraną tuleję oraz zastosowaniu właściwego zaworu sterującego przepływem, czyli zaworów hydraulicznych, układ odzyskał pełną wydajność. Różnica była odczuwalna od razu, szybsza reakcja i stabilna praca bez przegrzewania.

Co jeszcze trzeba dobrać, żeby układ działał poprawnie?

Sama złączka redukcyjna nie rozwiązuje problemu, jeśli reszta instalacji jest niedopasowana. W wielu przypadkach konieczne jest zastosowanie odpowiednich elementów połączeniowych i funkcjonalnych. Jeżeli układ wymaga częstego rozłączania, warto rozważyć szybkozłącza hydrauliczne, które ułatwiają serwis i minimalizują straty medium. Równie ważne jest dopasowanie przewodów i końcówek, ponieważ każdy element wpływa na szczelność i stabilność całego systemu. Dobrze dobrana złączka redukcyjna oznacza stabilny przepływ, brak strat ciśnienia i przewidywalną pracę całego układu bez niepotrzebnych przestojów.
