GNIAZDO PNEUMATYCZNE POD WAŻ

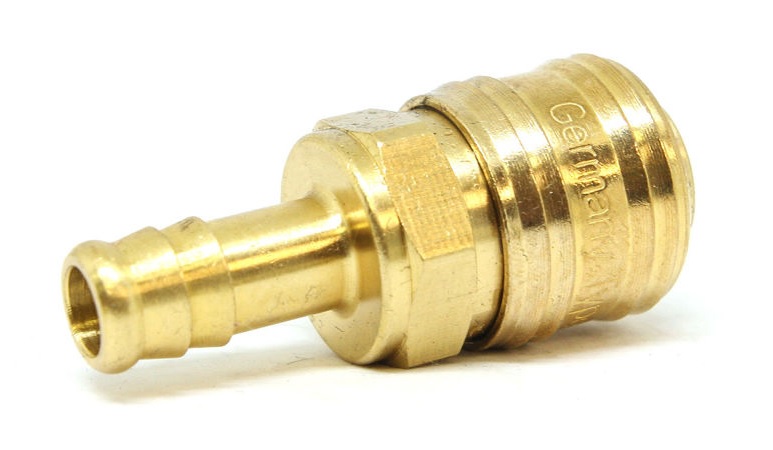

Gniazdo szybkozłącza p-neumatycznego przeznaczone pod waż pneumatyczny. Gniazdo można zamocować na węży pneumatycznym poprzez zakucie na zakuwarce lub poprzez nałożenie i skręcenia opaską skręcaną GBS. Ten typ szybkozłączy powietrznych jest najpopularniejszym typem szybkozłącza. Za pomocą gniazdo możemy połączyć przewód z druga stroną ( z wtykiem pneumatycznym ).

Gniazdo pneumatyczne elementy sprężonego powietrza

Gniazdo pneumatyczne stanowią kluczowy element instalacji sprężonego powietrza, umożliwiający szybkie i bezpieczne podłączanie przewodów pneumatycznych oraz narzędzi do źródła zasilania. Ich podstawową funkcją jest zapewnienie szczelnego połączenia oraz kontrolowanego przepływu powietrza przy zachowaniu możliwości wielokrotnego rozłączania bez ingerencji w strukturę instalacji. W rozwiązaniach przemysłowych gniazda pneumatyczne montowane są bezpośrednio na wężach, przewodach elastycznych lub odcinkach przyłączeniowych, tworząc uniwersalne punkty dostępu do instalacji pneumatycznej. Dzięki standaryzacji wymiarowej możliwa jest współpraca z popularnymi wtykami pneumatycznymi stosowanymi w warsztatach, zakładach produkcyjnych oraz systemach utrzymania ruchu.

Konstrukcja gniazd pneumatycznych i szczelności

Gniazda pneumatyczne do węża projektowane są z myślą o pracy pod ciśnieniem roboczym charakterystycznym dla instalacji pneumatycznych. Kluczowe znaczenie ma tutaj precyzja wykonania mechanizmu zatrzaskowego oraz jakość uszczelnienia wewnętrznego, które odpowiadają za brak strat powietrza podczas pracy i w stanie spoczynku. Wysokiej jakości gniazda pneumatyczne wyposażone są w uszczelnienia elastomerowe odporne na sprężone powietrze oraz typowe zanieczyszczenia występujące w instalacjach, takie jak wilgoć czy olej. Dzięki temu połączenie zachowuje szczelność nawet przy częstym podłączaniu i odłączaniu przewodów.

Gniazda pneumatyczne jako element systemowy

W praktyce instalacyjnej gniazda pneumatyczne nie funkcjonują jako pojedyncze elementy, lecz jako część większego systemu szybkozłączy. Ich dobór powinien uwzględniać kompatybilność z pozostałymi elementami instalacji, w tym średnicą węża, typem wtyku oraz parametrami pracy układu. W kategorii Hydron dostępne są gniazda pneumatyczne przeznaczone do montażu na wężu, co pozwala na elastyczne tworzenie punktów przyłączeniowych w instalacjach rozproszonych. Takie rozwiązanie ułatwia rozbudowę systemu oraz jego dostosowanie do zmieniających się warunków pracy.

Standaryzacja gniazd pneumatycznych

Jednym z kluczowych aspektów przy doborze gniazd pneumatycznych jest ich zgodność ze stosowanymi standardami szybkozłączy. Standaryzacja umożliwia bezproblemowe łączenie gniazd z wtykami różnych producentów, co ma istotne znaczenie w instalacjach serwisowych i warsztatowych, gdzie często występuje mieszany park narzędziowy. Gniazda pneumatyczne montowane na wężu pozwalają na zachowanie mobilności instalacji przy jednoczesnym utrzymaniu szczelności i bezpieczeństwa połączenia. To rozwiązanie powszechnie stosowane w układach, gdzie przewody są często przemieszczane lub zmieniane.

Gniazda pneumatyczne a BHP

Poprawnie dobrane i zamontowane gniazda pneumatyczne ograniczają ryzyko nagłego rozłączenia przewodu pod ciśnieniem oraz niekontrolowanego wypływu sprężonego powietrza. Mechanizm blokujący w gnieździe zapewnia stabilne połączenie, a uszczelnienie minimalizuje straty energii i hałas. Z punktu widzenia eksploatacji instalacji pneumatycznej jakość gniazd pneumatycznych ma bezpośredni wpływ na trwałość całego systemu, dlatego ich dobór powinien opierać się na parametrach technicznych, a nie wyłącznie na cenie.

Rodzaje gniazd pneumatycznych w instalacjach

Gniazda pneumatyczne występują w kilku odmianach konstrukcyjnych, różniących się sposobem montażu, typem przyłącza oraz standardem współpracy z wtykiem. W praktyce spotyka się gniazda montowane bezpośrednio na wężu, które umożliwiają szybkie tworzenie mobilnych punktów przyłączeniowych, a także gniazda przeznaczone do montażu stałego w instalacji. Istotnym kryterium podziału jest również standard szybkozłącza, który determinuje kompatybilność z konkretnym typem wtyku pneumatycznego. Dobór odpowiedniego rodzaju gniazda pneumatycznego powinien uwzględniać nie tylko średnicę przewodu, ale także ciśnienie robocze, intensywność rozłączania oraz wymagania dotyczące szczelności połączenia. W instalacjach przemysłowych szczególne znaczenie ma powtarzalność parametrów i odporność mechanizmu zatrzaskowego na zużycie.

Gniazdo pneumatyczne na ścianę

Gniazdo pneumatyczne na ścianę stosowane jest jako stały punkt przyłączeniowy w instalacjach sprężonego powietrza, gdzie wymagany jest szybki i bezpieczny dostęp do medium roboczego bez konieczności manipulowania przewodami zasilającymi. Montaż ścienny pozwala na uporządkowanie instalacji pneumatycznej, ograniczenie luzem prowadzonych węży oraz poprawę ergonomii stanowiska pracy. W praktyce gniazdo pneumatyczne na ścianę pełni funkcję interfejsu pomiędzy instalacją stałą a elementami mobilnymi, takimi jak węże i narzędzia pneumatyczne. Kluczowe znaczenie ma tutaj trwałość obudowy, szczelność połączenia oraz kompatybilność gniazda z używanymi wtykami pneumatycznymi. Rozwiązanie to jest szczególnie cenione w warsztatach i zakładach produkcyjnych, gdzie punkty poboru powietrza muszą być jednoznacznie zdefiniowane i zawsze dostępne.

Gniazda pneumatyczne wtykowe

Prawidłowe działanie szybkozłącza pneumatycznego zależy od kompatybilności gniazda z zastosowanym wtykiem. Gniazda pneumatyczne muszą być dopasowane do konkretnego standardu wtyku, zarówno pod względem geometrii, jak i mechanizmu blokującego. Niezgodność tych elementów może prowadzić do nieszczelności, problemów z podłączeniem lub przyspieszonego zużycia uszczelnień. Przy doborze zestawu gniazdo–wtyk należy zwrócić uwagę na standard szybkozłącza, średnicę nominalną oraz sposób uszczelnienia połączenia. W praktyce najlepiej stosować elementy należące do tego samego systemu, co zapewnia pełną szczelność i bezpieczną pracę instalacji sprężonego powietrza.

Złączka węża pneumatycznego w instalacjach sprężonego powietrza

Złączka węża pneumatycznego to element niezbędny w każdej instalacji sprężonego powietrza, który odpowiada za szybkie, bezpieczne i szczelne łączenie przewodów z narzędziami oraz urządzeniami pneumatycznymi. W przypadku produktów takich jak szybkozłącze pneumatyczne gniazdo na wąż mamy do czynienia z rozwiązaniem, które znacząco przyspiesza pracę, eliminując konieczność stosowania narzędzi przy podłączaniu i rozłączaniu instalacji. Dzięki zastosowaniu mechanizmu szybkozłącza, złączka węża pneumatycznego pozwala na natychmiastowe uzyskanie pełnej szczelności oraz stabilnego przepływu powietrza, co ma bezpośredni wpływ na wydajność narzędzi pneumatycznych. W praktyce złączka węża pneumatycznego wykorzystywana jest w warsztatach, zakładach produkcyjnych oraz serwisach, gdzie liczy się niezawodność i szybkość działania. Konstrukcja oparta na trwałych materiałach, takich jak stal lub mosiądz, gwarantuje odporność na zużycie, wysokie ciśnienie oraz intensywną eksploatację. Dodatkowo precyzyjne wykonanie zapewnia minimalne straty powietrza oraz ogranicza ryzyko nieszczelności, które mogłyby obniżać efektywność całego układu. Odpowiednio dobrana złączka węża pneumatycznego zwiększa komfort pracy operatora, poprawia bezpieczeństwo instalacji i pozwala na długotrwałą, bezawaryjną eksploatację systemów pneumatycznych, co w przypadku profesjonalnych zastosowań ma kluczowe znaczenie dla ciągłości pracy. Zapraszamy do kontaktu z naszymi specjalistami w HYDRON, którzy pomogę telefonicznie w doborze odpowiednich elementów pneumatyki.

Parametry techniczne :

• Uszczelnienia NBR
• Przepływ 1000 l/min
• Typ złącza szybkozłącze
• Temperatura medium od -20°C do +100°C
• Temperatura otoczenia od -20°C do +100°C
