Cylinder hydrauliczny CST5132 Enerpac

Przejdź do sekcji Opinie

1 304,27 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: ENERPAC (przejdź do produktów)

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Producent Enerpac
Maksymalne ciśnienie robocze 350 bar
Skok 13 mm
Tryb pracy Jednostronnego działania

Opis

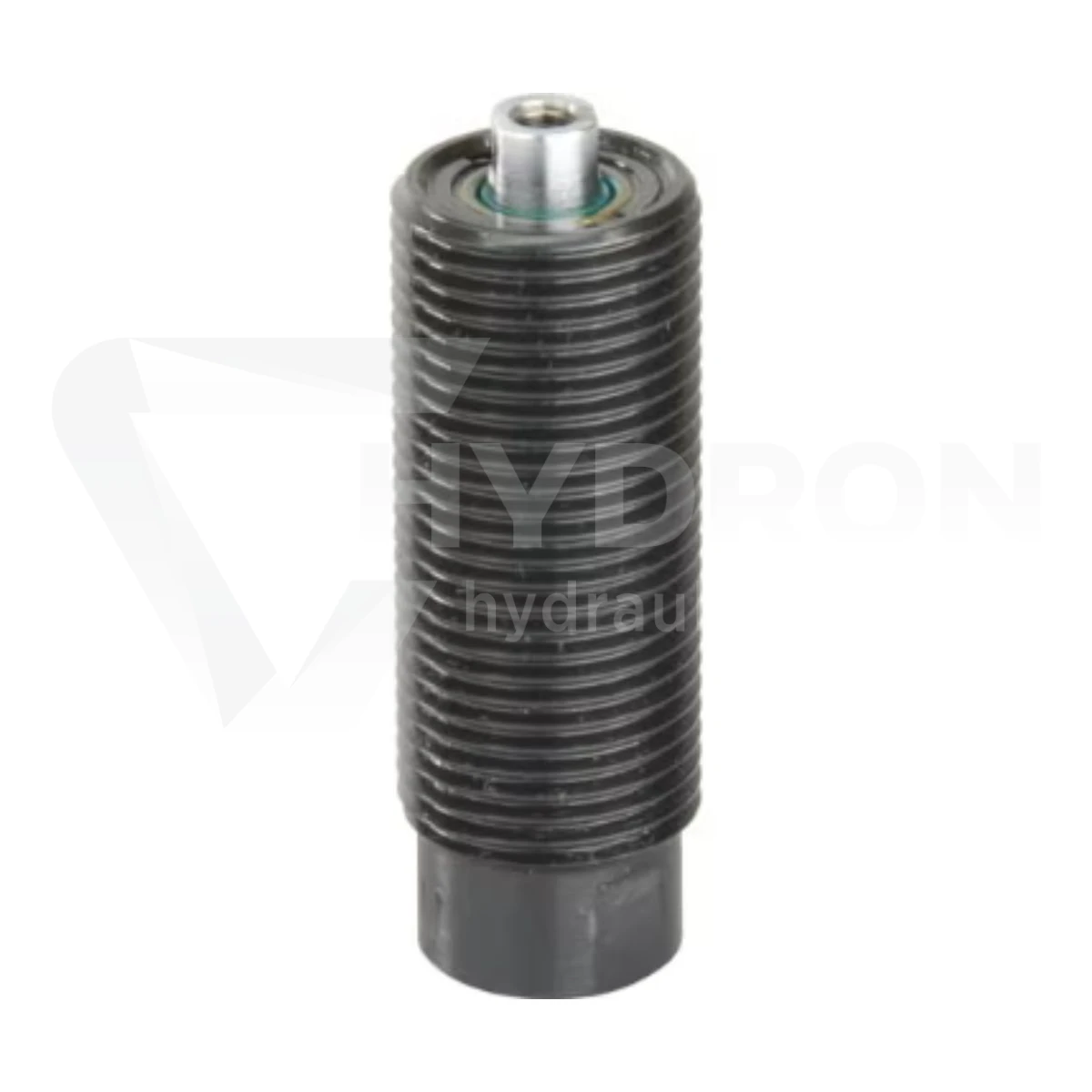

Cylinder hydrauliczny Enerpac CST5132 4,4 kN skok 13 mm

Enerpac CST5132 to kompaktowy cylinder hydrauliczny jednostronnego działania przeznaczony przede wszystkim do mocowania, pozycjonowania i podpierania detali w oprzyrządowaniu produkcyjnym. Przy maksymalnym ciśnieniu 350 bar rozwija siłę 4,4 kN, a skok tłoka wynosi 13 mm. Gwintowany korpus M20x1,5 umożliwia precyzyjne osadzenie cylindra bezpośrednio w płycie lub uchwycie, dzięki czemu CST5132 dobrze sprawdza się w stanowiskach obróbczych, przyrządach mocujących i zautomatyzowanych procesach produkcyjnych.

Parametry techniczne Enerpac CST5132

producent: Enerpac,
model: CST5132,
seria: CST,
typ: cylinder hydrauliczny gwintowany,
działanie: jednostronne,
powrót tłoka: sprężynowy,
nominalna klasa siły: 5 kN,
siła przy 350 bar: 4,4 kN,
skok tłoka: 13 mm,
maksymalne ciśnienie robocze: 350 bar / 35 MPa / 5000 psi,
efektywna powierzchnia tłoka: 1,29 cm²,
pojemność oleju: 1,64 cm³,
gwint korpusu: M20x1,5,
gwint wewnętrzny tłoczyska: M4,
przyłącze hydrauliczne: G1/8",
masa: około 0,1 kg.

Mały cylinder do precyzyjnego mocowania detalu

CST5132 nie jest typowym siłownikiem do podnoszenia dużych ciężarów. Został zaprojektowany jako kompaktowy cylinder roboczy do oprzyrządowania produkcyjnego, gdzie liczy się powtarzalne dociskanie elementu, niewielkie gabaryty oraz możliwość dokładnego ustawienia położenia cylindra.

Skok 13 mm jest wystarczający do krótkiego ruchu mocującego lub pozycjonującego, a siła 4,4 kN pozwala wykorzystać cylinder w wielu operacjach związanych z unieruchamianiem obrabianych części.

Enerpac CST5132, udźwig 4,4kN, skok 13mm, jednostronnego działania, korpus gwintowany, cylinder hydrauliczny

OpisModel: CST5132Seria: CST | Linia produktów: Narzędzia do mocowaniaMinimalna średnica cylindra w połączeniu z maksymalnymi siłami mocowaniaGwintowany korpus umożliwia precyzyjne pozycjonowanie i łatwą instalacjęWewnętrzne wycieraczki nurnikowe umożliwiają bezobsługową wydajność przy wysokich cyklachTrzpienie z otworem centralnym przytrzymują przyciski styku przedmiotu obrabianegoModele jednostronnego działania ze sprężyną powrotną upraszczają wymagania dotyczące przewodów hydraulicznych

Jednostki: metryczneMaksymalne ciśnienie robocze (bar) 350Skok (mm) 13Typ zwrotu - Jednostronnego działania, powrót sprężynowyWaga (kg) 0,1

WymiaryWymiar A (mm)72,6Wysokość cofnięcia B (mm)59,6Wymiar C (mm)55,5Wymiar C1 (mm)7,5Wymiar D (mm) M20x1,5Wymiar D1 (mm)17,7Wymiar E (mm)7,9Wymiar E1 (cale)7Wymiar F (mm)15,9Wymiar K (mm) M4x07Wymiar P (mm)4,0Wymiar S (mm)5,9Wymiar T (mm)7,0

Gwintowany korpus M20x1,5 – łatwe ustawienie pozycji

Jedną z najważniejszych cech serii CST jest gwint na zewnętrznej powierzchni korpusu. W modelu CST5132 zastosowano gwint M20x1,5, który pozwala wkręcić cylinder bezpośrednio w odpowiednio przygotowany otwór w uchwycie lub płycie montażowej.

Takie rozwiązanie umożliwia dokładne ustawienie wysokości roboczej i ogranicza liczbę dodatkowych elementów mocujących. Jest to szczególnie korzystne w przyrządach, gdzie na niewielkiej powierzchni trzeba rozmieścić kilka punktów docisku.

Jednostronne działanie i automatyczny powrót

CST5132 wymaga tylko jednego przewodu hydraulicznego. Ciśnienie oleju powoduje wysunięcie tłoka i wykonanie ruchu roboczego, natomiast po zwolnieniu ciśnienia tłok wraca dzięki wbudowanej sprężynie.

Taka konstrukcja upraszcza instalację hydrauliczną i zmniejsza liczbę przewodów potrzebnych do zasilania wielu cylindrów zamontowanych w jednym przyrządzie.

350 bar zamiast typowych 700 bar Enerpac

Warto zwrócić uwagę, że CST5132 należy do systemów mocujących Enerpac i jego maksymalne ciśnienie robocze wynosi 350 bar. Nie jest to cylinder z popularnej grupy narzędzi Enerpac pracujących przy 700 bar.

Pompa, przewody, armatura oraz pozostałe elementy układu powinny być dobrane do parametrów systemu 350 bar. Producent wskazuje również, że dopuszczalne ciśnienie kompletnego układu zawsze ogranicza element o najniższej wartości znamionowej.

Gdzie stosuje się Enerpac CST5132?

Kompaktowe cylindry gwintowane serii CST znajdują zastosowanie przede wszystkim w oprzyrządowaniu produkcyjnym oraz stanowiskach, gdzie detal trzeba szybko i powtarzalnie ustawić przed rozpoczęciem operacji.

uchwyty i przyrządy obróbcze CNC,
stanowiska frezarskie i wiertarskie,
oprzyrządowanie spawalnicze,
systemy mocowania detali,
stanowiska montażowe,
automatyczne i półautomatyczne linie produkcyjne,
aplikacje wymagające krótkiego, precyzyjnego ruchu roboczego.

Port hydrauliczny G1/8"

Cylinder posiada jedno przyłącze hydrauliczne G1/8". Wynika to z jednostronnej konstrukcji CST5132 – olej podawany jest tylko do komory odpowiedzialnej za wysunięcie tłoka, natomiast powrót realizuje sprężyna.

Przy projektowaniu układu warto odpowiednio dobrać przewody, złączki oraz rozdzielacz, szczególnie gdy kilka cylindrów ma pracować jednocześnie.

Niewielka pojemność oleju, szybka reakcja układu

Do pełnego wysunięcia CST5132 potrzebne jest tylko około 1,64 cm³ oleju. Niewielka objętość robocza sprzyja szybkiej reakcji cylindra i pozwala budować zwarte układy mocujące z wieloma punktami docisku.

Wymiary kompaktowej konstrukcji

Dla CST5132 producent podaje całkowity wymiar A około 72,6 mm. Gwintowany korpus M20x1,5 oraz niewielka masa około 0,1 kg ułatwiają integrację cylindra w kompaktowym oprzyrządowaniu.

Dlaczego warto wybrać oryginalny Enerpac CST5132?

W zastosowaniach produkcyjnych powtarzalność mocowania ma bezpośredni wpływ na jakość wykonywanego detalu. CST5132 jest elementem profesjonalnego systemu Workholding Enerpac, dlatego można go łączyć z odpowiednio dobranymi pompami, zaworami, przewodami i elementami sterującymi tej samej klasy.

HYDRON jest autoryzowanym dystrybutorem Enerpac oraz prowadzi Autoryzowane Centrum Serwisowe Enerpac, dzięki czemu możesz otrzymać również wsparcie przy doborze elementów kompletnego układu hydraulicznego.

Co sprawdzić przed zakupem?

czy wymagana siła robocza nie przekracza 4,4 kN przy 350 bar,
czy skok 13 mm jest wystarczający dla aplikacji,
czy miejsce montażu jest przygotowane pod gwint M20x1,5,
czy instalacja posiada przyłącze kompatybilne z G1/8",
czy układ hydrauliczny jest przystosowany do maksymalnego ciśnienia 350 bar,
czy jednostronne działanie ze sprężynowym powrotem odpowiada sposobowi pracy urządzenia.
