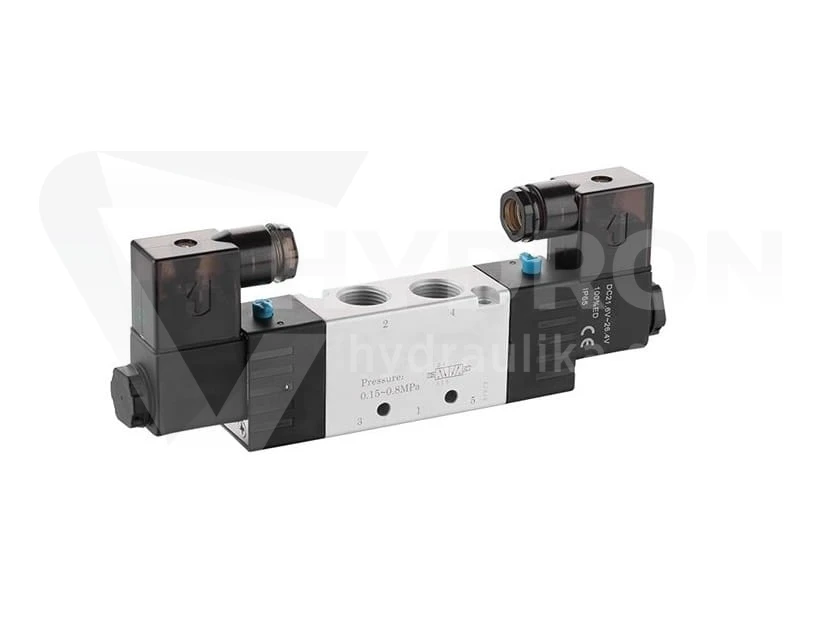

Elektrozawór pneumatyczny 5/2" gwint 1/4" 2 220V

Przejdź do sekcji Opinie

128,89 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

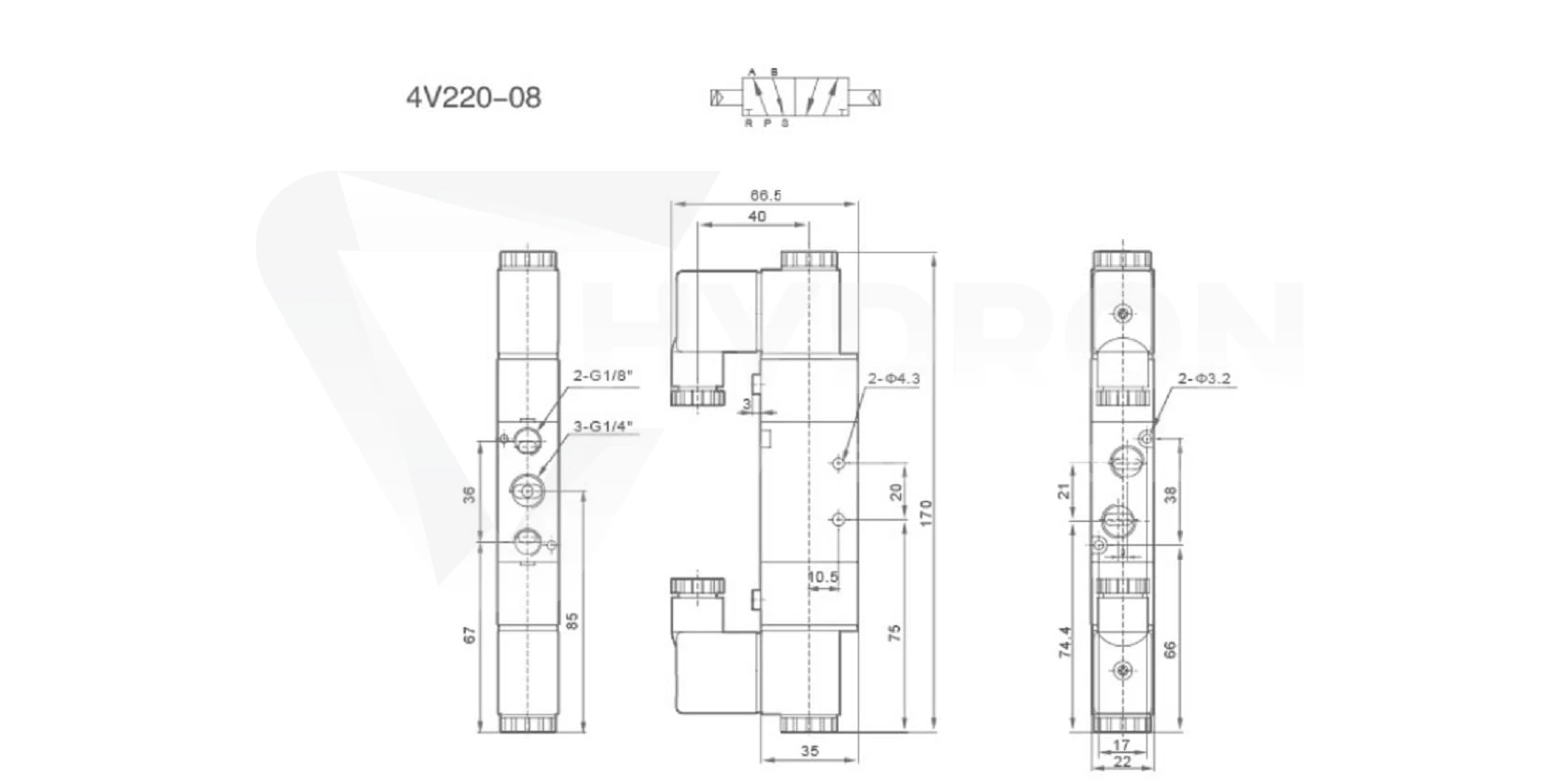

Elektrozawór pneumatyczny 5/2" gwint 1/4" 2 cewka

Zawór pneumatyczny 5/2 zasada działania

Zawór pneumatyczny 5/2 to element sterujący przepływem sprężonego powietrza w instalacjach pneumatycznych, stosowany głównie do obsługi siłowników dwustronnego działania. Oznaczenie 5/2 oznacza pięć portów (zasilanie, dwa wyjścia robocze oraz dwa odpowietrzenia) i dwa położenia robocze, pomiędzy którymi zawór przełącza przepływ. W praktyce zawór pneumatyczny 5/2 zasada działania polega na naprzemiennym kierowaniu powietrza do dwóch komór siłownika, co umożliwia jego wysuw i powrót w sposób kontrolowany.

Parametry techniczne:

Typ: elektrozawór pneumatyczny 5/2
Ilość dróg: 5
Ilość położeń: 2
Sterowanie: elektryczne (2 cewki)
Gwint przyłącza: 1/4"
Medium: sprężone powietrze
Zastosowanie: sterowanie siłownikami pneumatycznymi
Napięcie cewki AC220V + wtyczka LED z diodą sygnalizującą pracę.
Korpus zaworu jest wykonany z aluminium.
Medium: powietrze
Ciśnienie robocze: 2,5 - 8 bar
Gwint: wejście-wyjście 1/4", odpowietrznik 1/8"
Elektrozawór z dwiema cewkami.
Temperatura otoczenia: max. +60 °C
Temperatura medium: max. +60 °C

Jak działa zawór pneumatyczny 5/2 w układzie

Zasada działania zaworu pneumatycznego 5/2 opiera się na przełączaniu przepływu pomiędzy dwoma wyjściami roboczymi. W jednym położeniu zawór doprowadza powietrze do jednej komory siłownika, powodując jego wysunięcie, podczas gdy druga komora zostaje odpowietrzona. Po przełączeniu zaworu sytuacja się odwraca powietrze trafia do przeciwnej komory, a siłownik wykonuje ruch powrotny. W przypadku wersji z dwiema cewkami każda z nich odpowiada za jedno położenie zaworu, co pozwala na pełną kontrolę nad ruchem siłownika i integrację z automatyką.

Zastosowanie zaworu pneumatycznego 5/2

Zawór pneumatyczny 5/2 znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych oraz układach sterowania ruchem. W praktyce wykorzystywany jest do sterowania siłownikami w prasach, podajnikach, chwytakach czy systemach transportowych. W takich układach współpracuje z elementami takimi jak siłowniki pneumatyczne, przewody pneumatyczne oraz złączki pneumatyczne, tworząc kompletny system sterowania.

Najczęstszy błąd przy doborze zaworu 5/2

Jednym z najczęstszych błędów jest zastosowanie zaworu pneumatycznego 5/2 do siłownika jednostronnego działania. W takim przypadku układ nie wykorzystuje pełnych możliwości zaworu, co prowadzi do nieprawidłowej pracy. Drugim problemem jest błędne podłączenie portów, co skutkuje odwrotnym działaniem siłownika lub jego całkowitym brakiem reakcji.

Konsekwencje nieprawidłowego podłączenia

Nieprawidłowe podłączenie zaworu pneumatycznego 5/2 powoduje brak kontroli nad ruchem siłownika, nieprzewidywalne skoki lub zatrzymanie układu. Dodatkowo mogą wystąpić wycieki powietrza oraz spadki ciśnienia, które obniżają wydajność instalacji. W dłuższym czasie prowadzi to do zwiększonego zużycia elementów i ryzyka awarii.

Różnice między zaworem 5/2 a innymi rozwiązaniami

Zawór pneumatyczny 5/2 oferuje pełne sterowanie ruchem siłownika dwustronnego, co odróżnia go od zaworów 3/2 stosowanych w prostszych układach. Dzięki temu możliwe jest bardziej precyzyjne sterowanie procesami oraz większa elastyczność w projektowaniu instalacji.

Integracja z instalacją pneumatyczną

Aby zawór pneumatyczny 5/2 działał prawidłowo, musi być częścią kompletnego systemu. Oznacza to zastosowanie odpowiednich przewodów pneumatycznych, właściwych szybkozłączy pneumatycznych oraz elementów sterujących. Tylko poprawnie skonfigurowany układ zapewnia stabilną i powtarzalną pracę.

Efekt pracy w układzie

Prawidłowo dobrany zawór pneumatyczny 5/2 zapewnia stabilne przełączanie kierunku przepływu powietrza, precyzyjne sterowanie ruchem siłownika oraz wysoką powtarzalność cykli pracy. W praktyce oznacza to większą niezawodność, mniejsze straty energii i wyższą wydajność całego układu.

Dopasuj zestaw do tego produktu

Siłownik pneumatyczny – odpowiada za wykonanie ruchu liniowego w układzie
Złączki pneumatyczne – umożliwiają szczelne połączenie elementów instalacji
Przewody pneumatyczne – transportują sprężone powietrze między komponentami

FAQ najczęstsze pytania

Jak działa zawór pneumatyczny 5/2?
Działa poprzez przełączanie przepływu powietrza pomiędzy dwoma wyjściami, co steruje ruchem siłownika dwustronnego.

Do czego służy zawór 5/2?
Służy do sterowania siłownikami pneumatycznymi w układach wymagających ruchu w dwóch kierunkach.

Czy zawór 5/2 wymaga zasilania elektrycznego?
Elektrozawory wymagają zasilania cewki, natomiast wersje mechaniczne mogą działać bez prądu.
