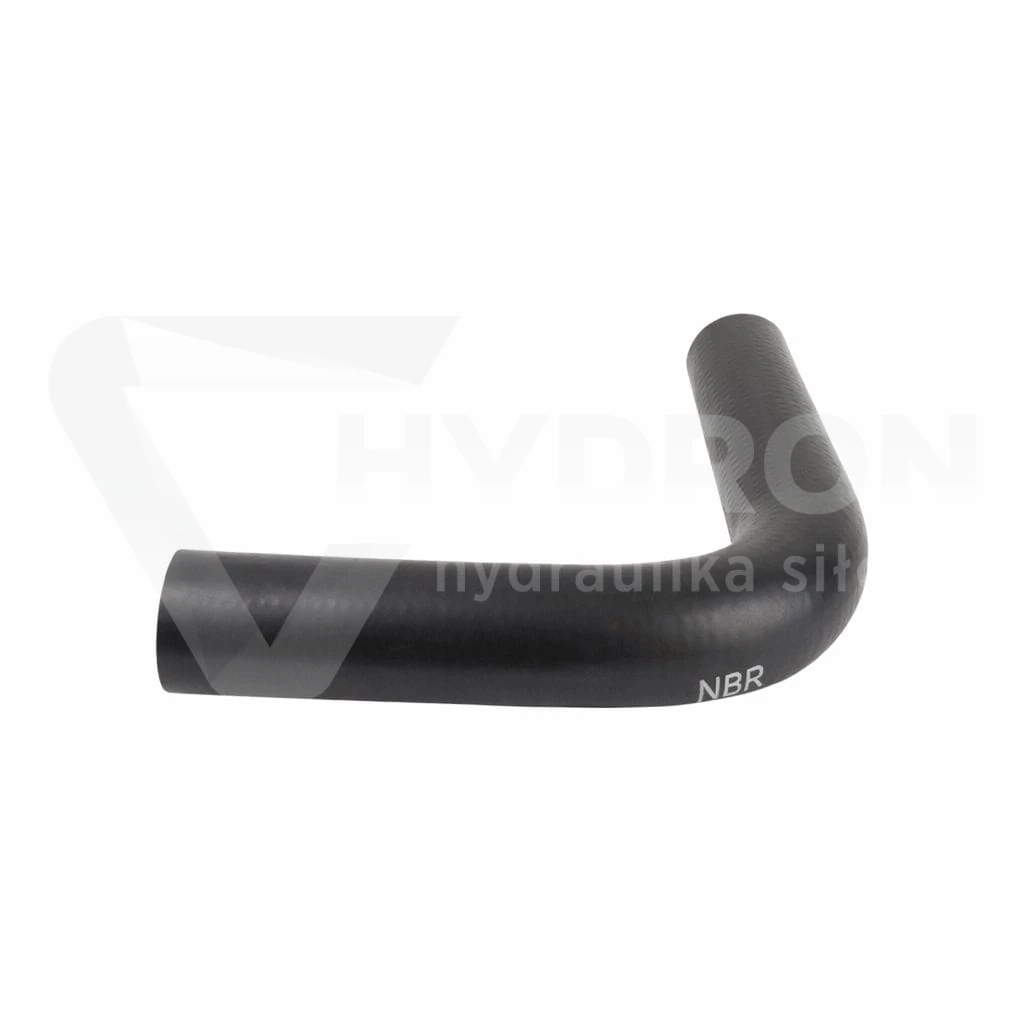

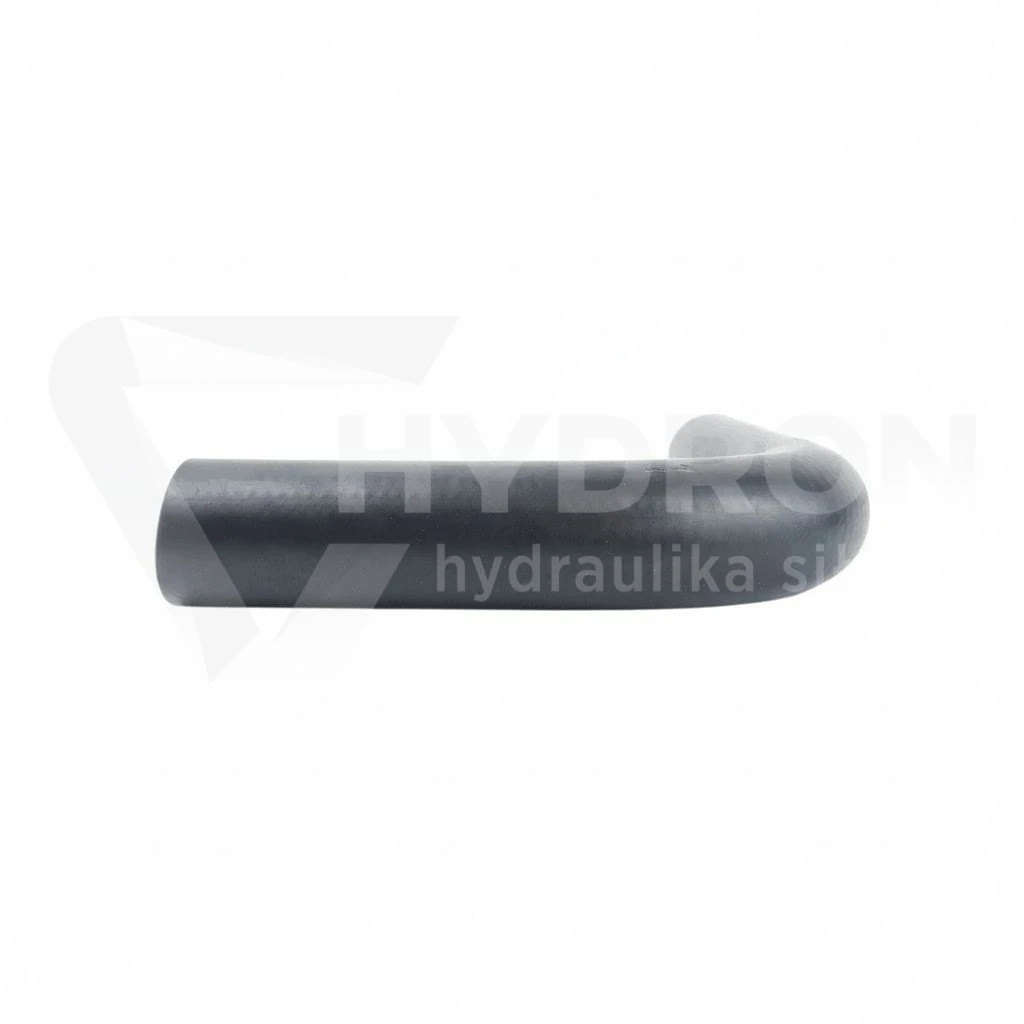

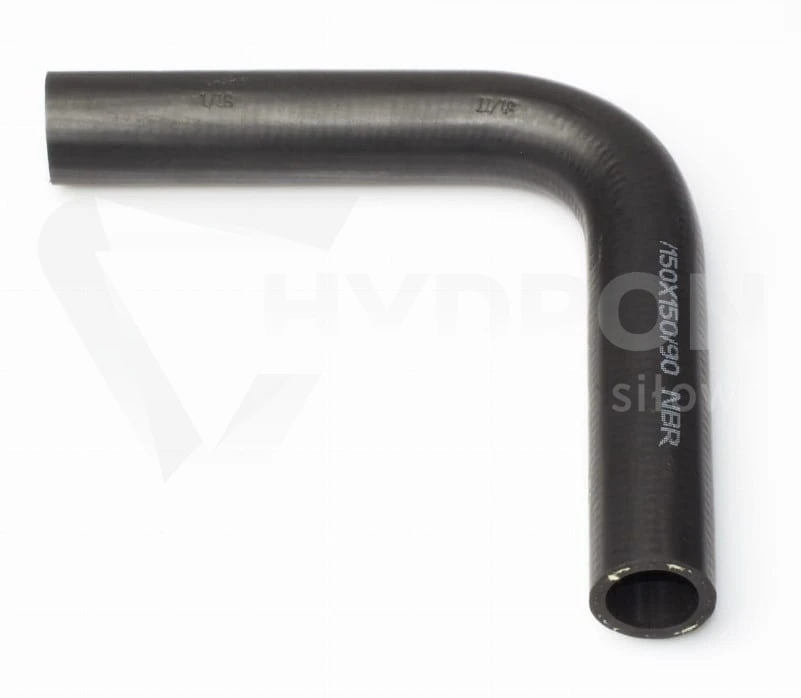

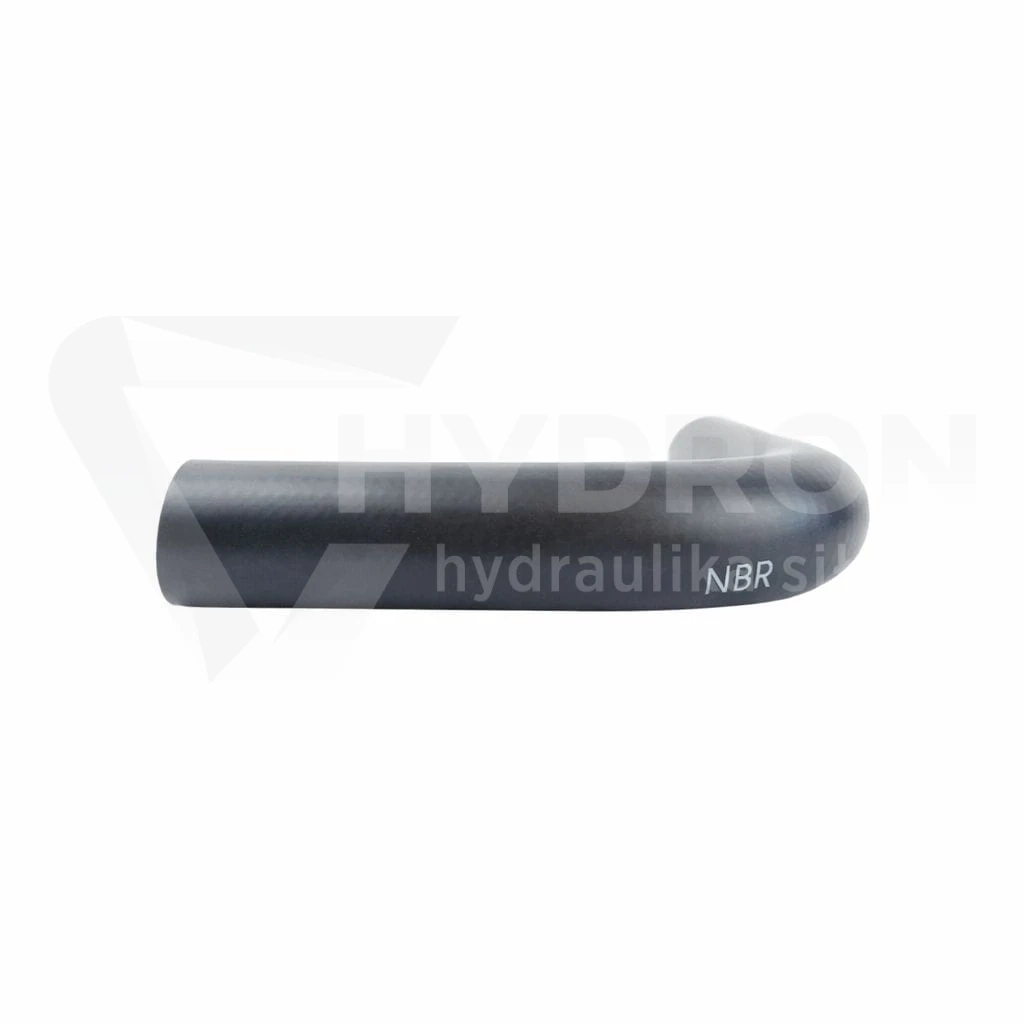

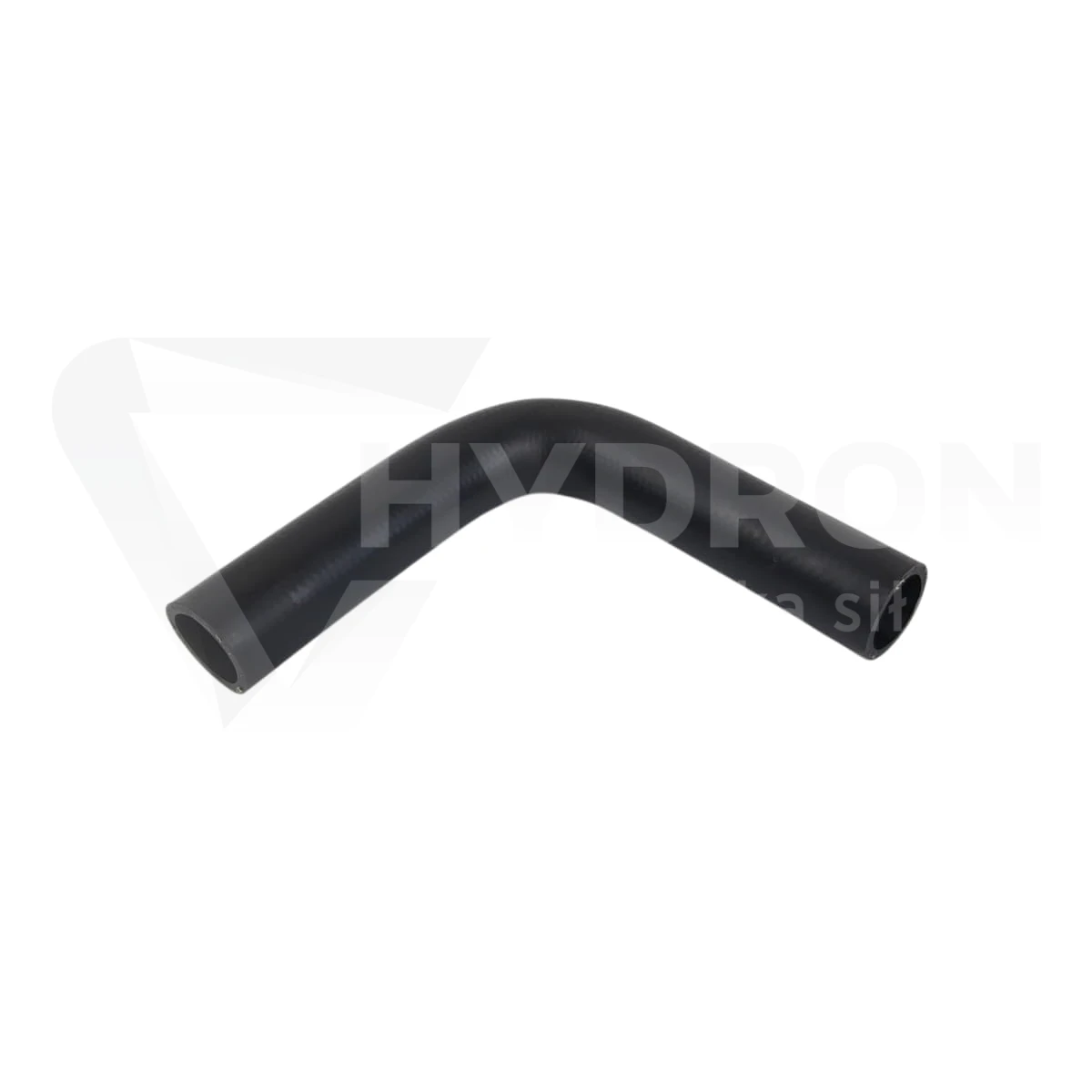

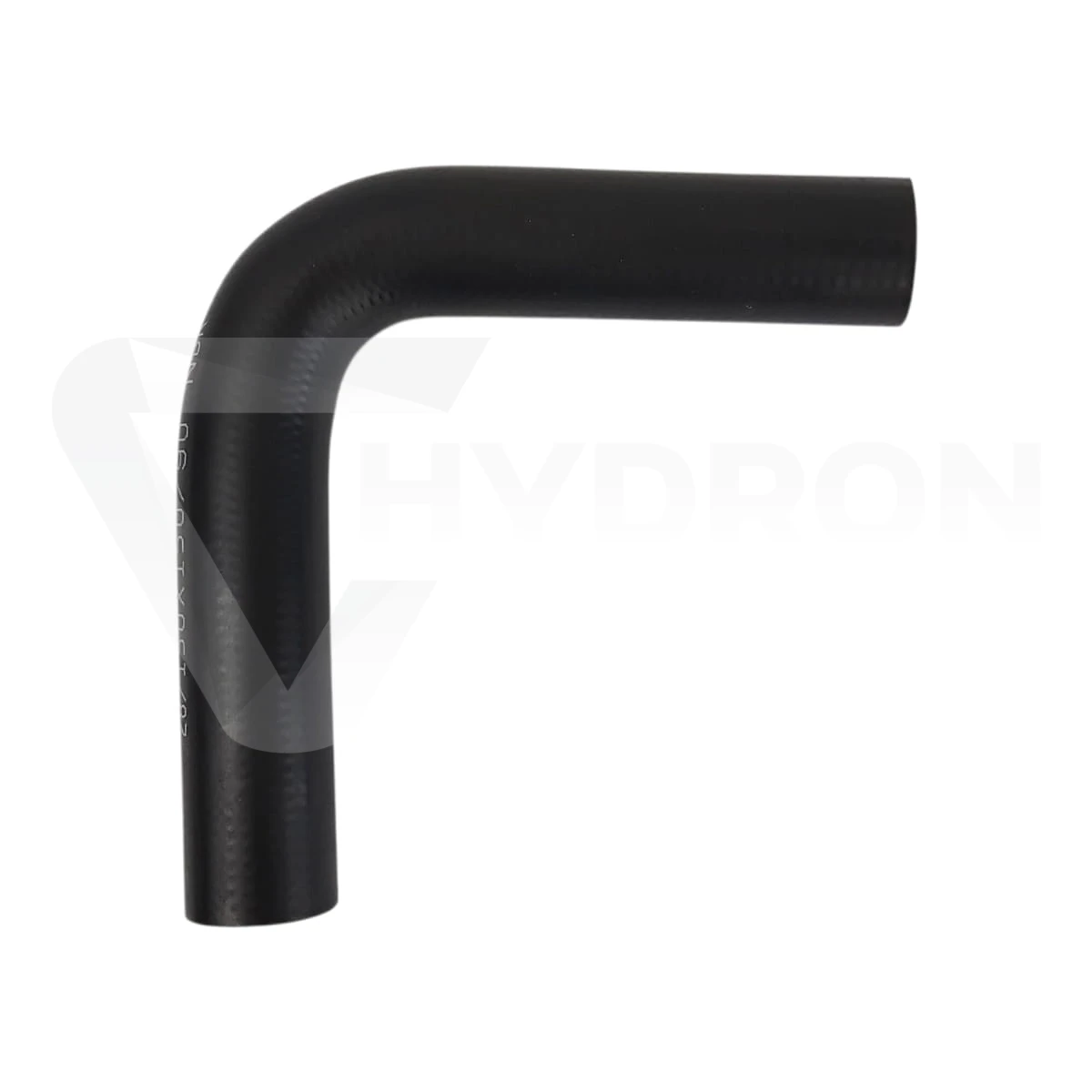

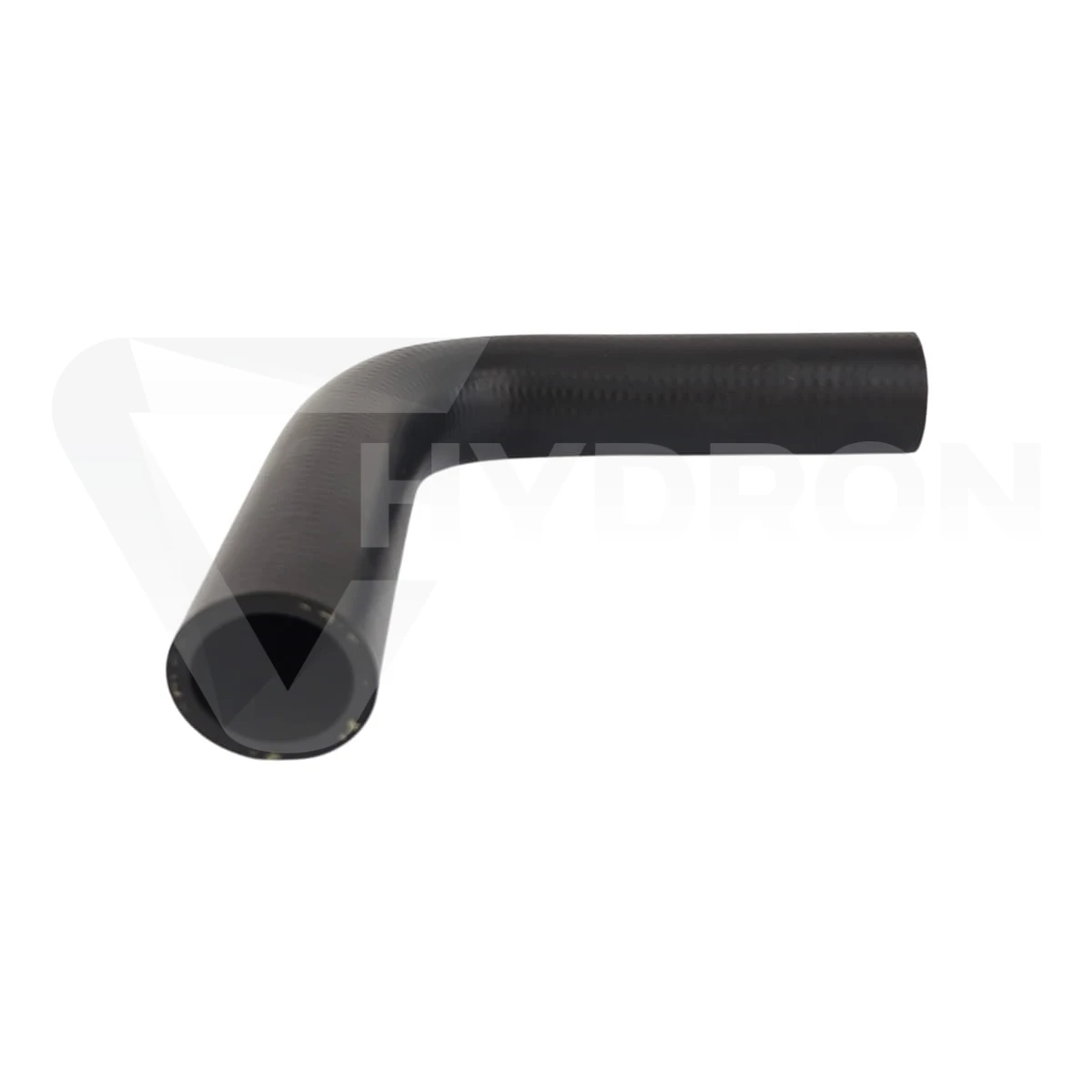

Kolanko gumowe 90° fi25 150x150 olejoodporne NBR
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: KOL G FI25 B/O
Kod kreskowy: 2000000115917
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Rodzaj przewodu Kolano 90°
- Średnica wewnętrzna przewodu Fi 25mm
- Materiał NBR
- Długość 150mm - 150mm
- Przeznaczenie paliwo, olej , woda
- Temperatura pracy -40°C - 150°C
Opis
Kolanko gumowe olejoodporne NBR fi 25 mm
Kolanko gumowe olejoodporne wykonane z kauczuku NBR (nitrylowego) przeznaczone jest do pracy w instalacjach olejowych i paliwowych. Element umożliwia zmianę kierunku przepływu medium przy zachowaniu wysokiej szczelności połączenia. Zastosowany materiał charakteryzuje się dobrą odpornością chemiczną na oleje mineralne, paliwa oraz smary, a także odpornością na starzenie i działanie podwyższonych temperatur.
Produkt znajduje zastosowanie w układach smarowania, instalacjach paliwowych, maszynach przemysłowych i rolniczych oraz w motoryzacji. Elastyczna konstrukcja ułatwia montaż i kompensuje drgania oraz niewielkie przemieszczenia instalacji.
Parametry techniczne:
- Średnica wewnętrzna: 25 mm
- Grubość ścianki: 4 mm
- Długość ramion: 150 x 150 mm
- Promień gięcia: 90°
- Materiał warstwy zewnętrznej: guma NBR
- Materiał warstwy wewnętrznej: guma AEM-ACM odporna na paliwa i oleje
- Zbrojenie: oplot z włókien aramidowych (kevlar)
- Temperatura pracy: od -40°C do +150°C, okresowo +170°C
- Norma: ISO 3302-1 EC3
- Kolor: Czarny
- Montaż: na rurkę, króciec - zaciskany opaską
