Końcówka płaska do gazu na wąż DN06 (37a)+NUT

Przejdź do sekcji Opinie

40,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu nie dotyczy
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki nie podano
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki Końcówki do gazu
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Opis

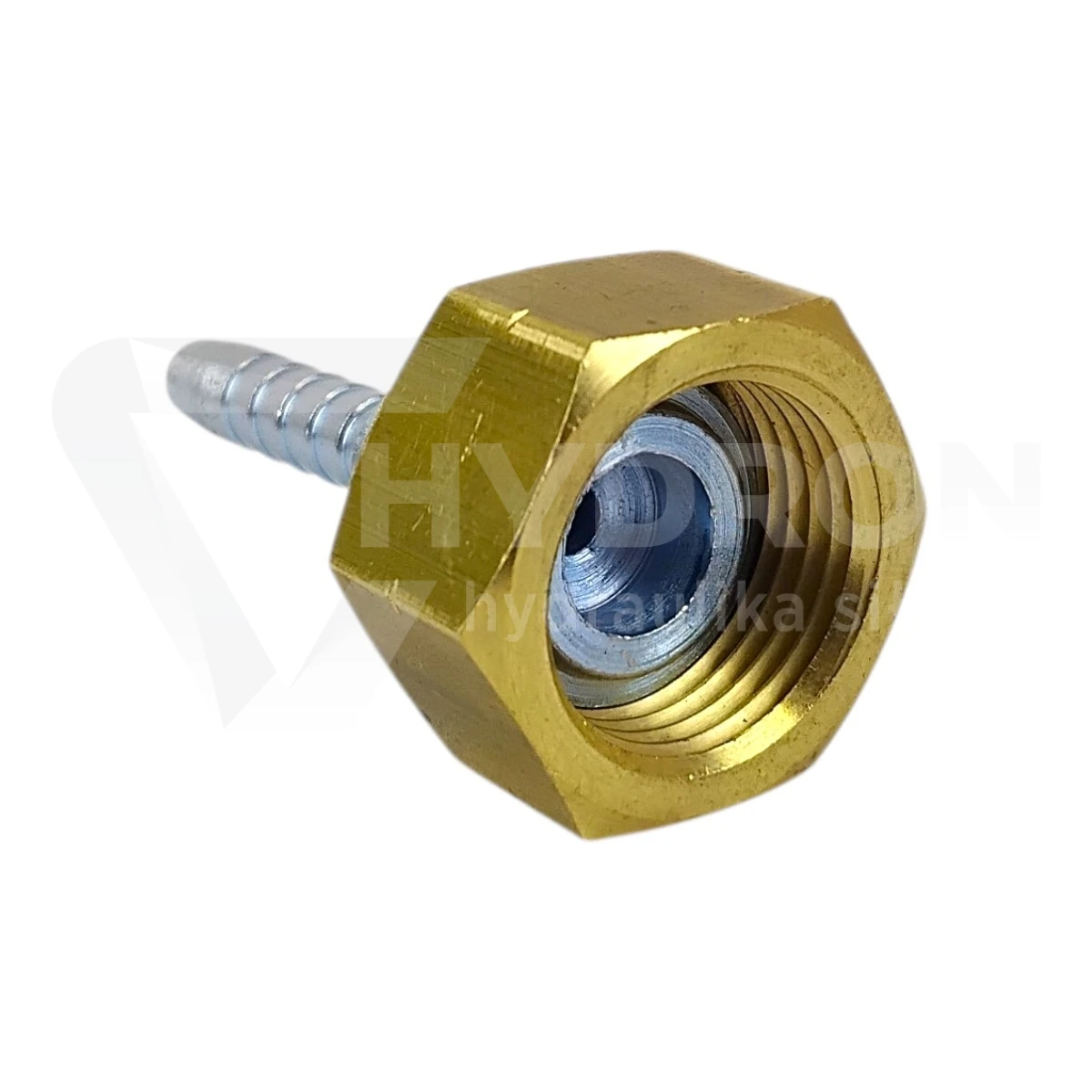

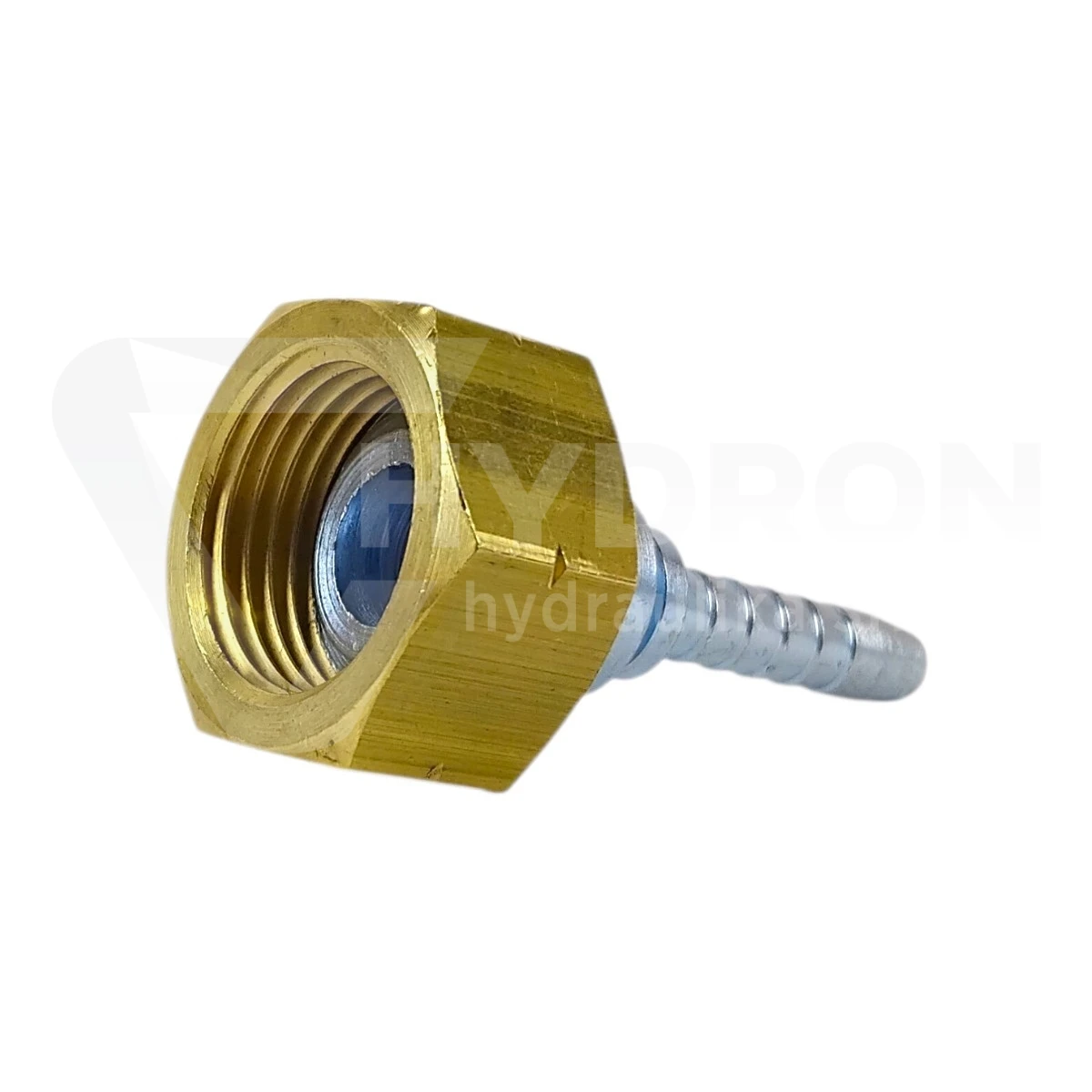

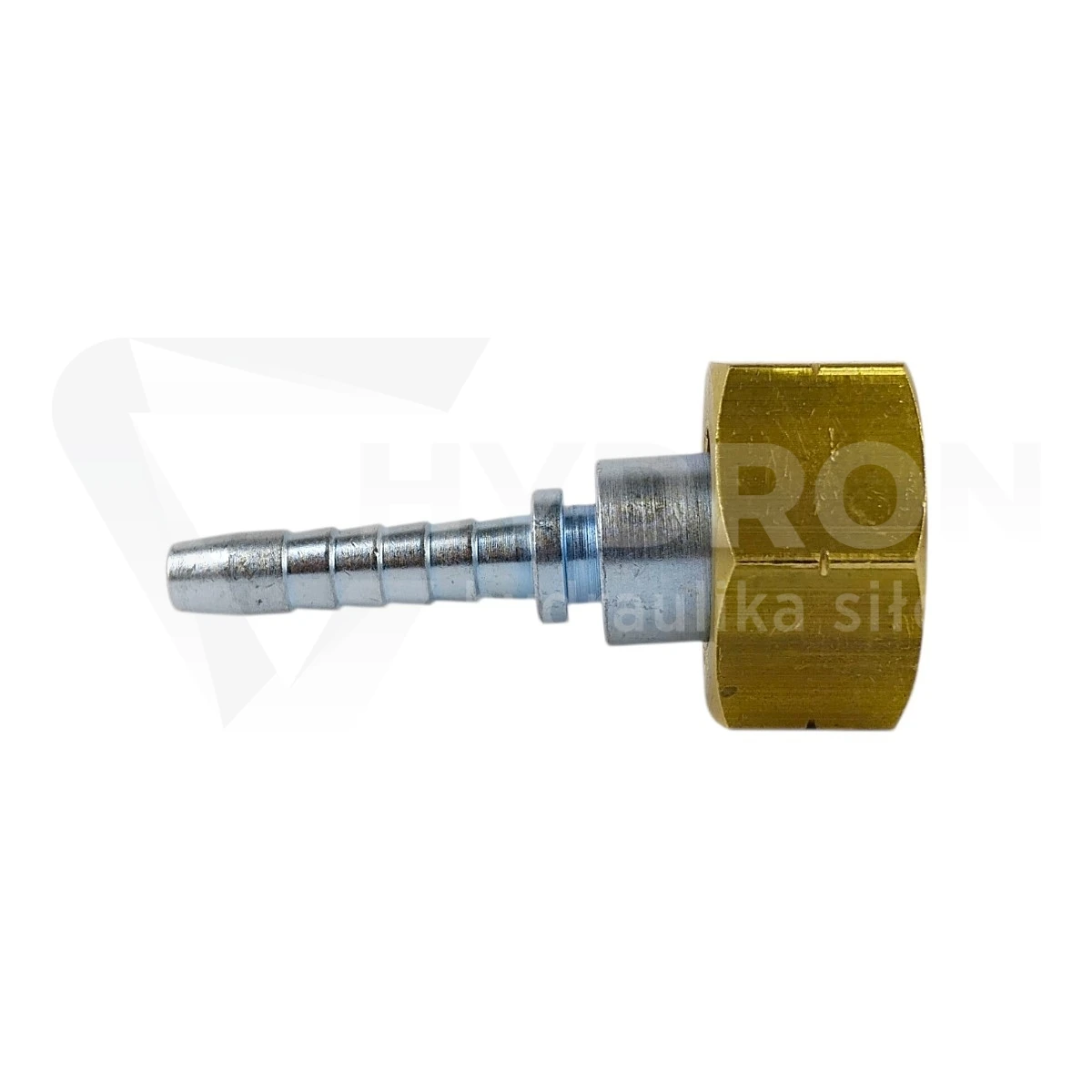

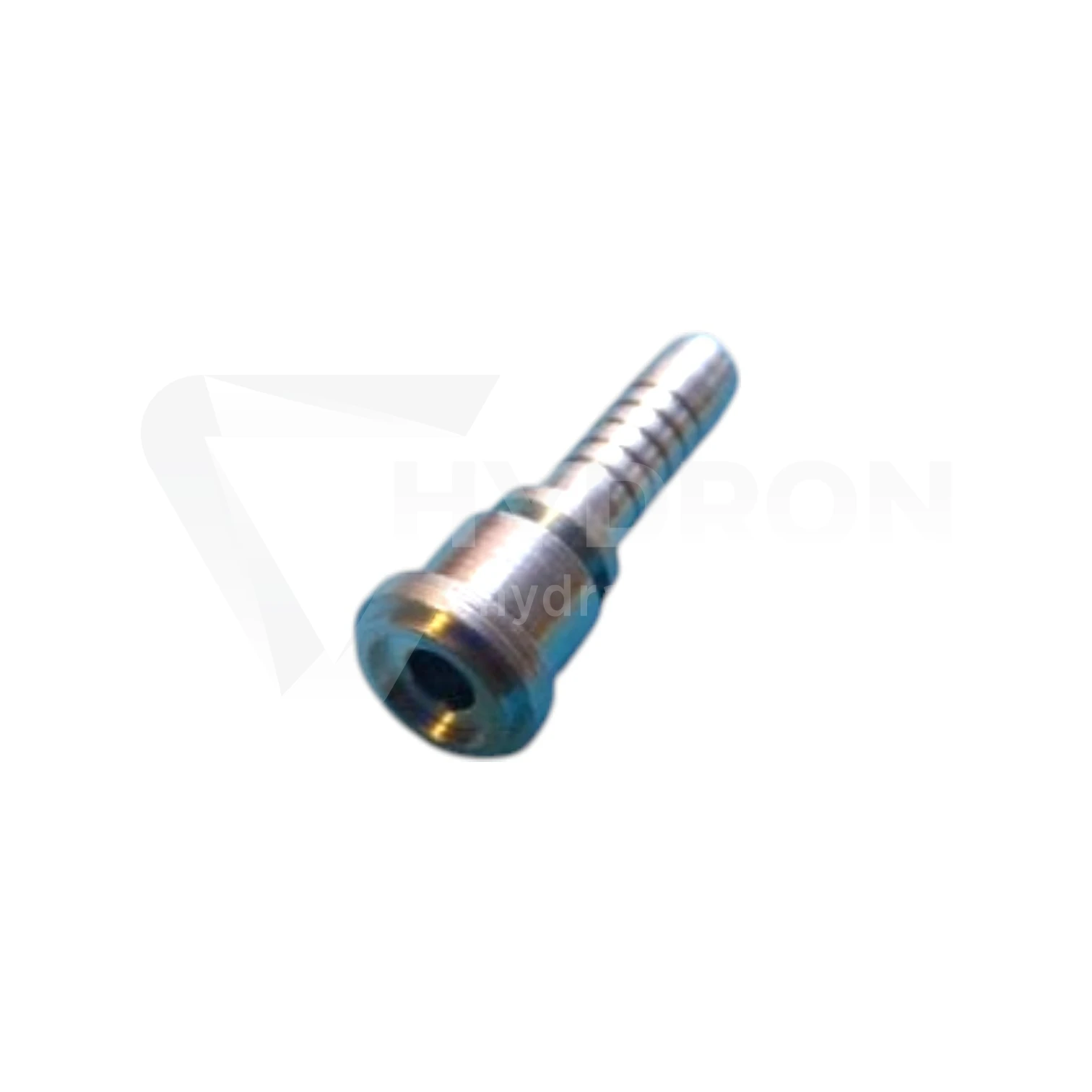

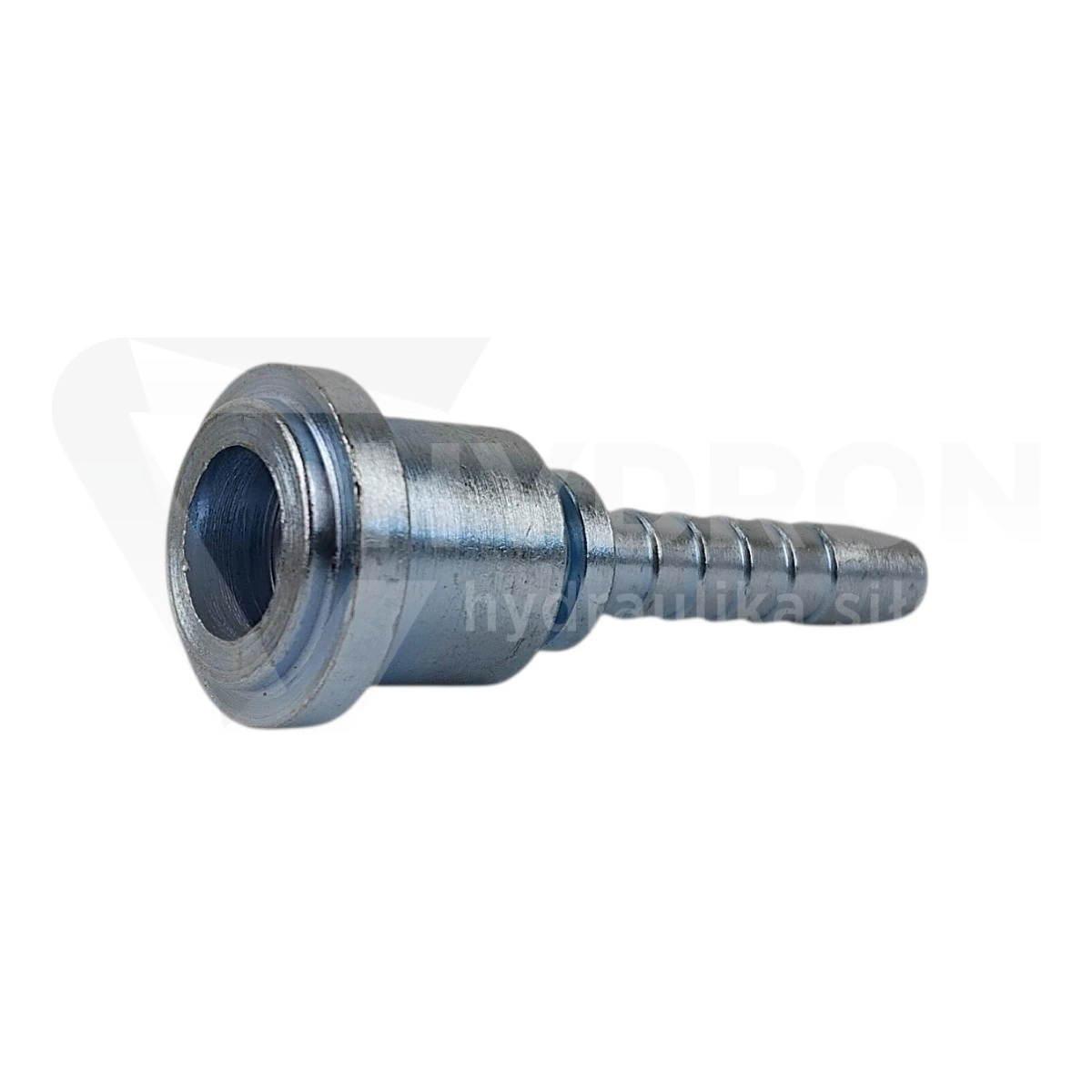

Końcówka płaska do gazu na wąż DN06 37A z nakrętką 21,8 mm

Końcówka płaska do gazu na wąż DN06, typ 37A, z nakrętką 21,8 mm jest elementem przeznaczonym do wykonywania zakuwanych przewodów gazowych. Prosta konstrukcja umożliwia osiowe poprowadzenie przewodu, natomiast płaska powierzchnia przyłączeniowa pozwala uzyskać stabilne połączenie po prawidłowym zamontowaniu i uszczelnieniu całego zestawu.

Końcówka jest przeznaczona do węża o średnicy wewnętrznej 6 mm, odpowiadającej rozmiarowi DN06 oraz 1/4 cala. W komplecie znajduje się nakrętka 21,8 mm, dzięki czemu element może zostać wykorzystany podczas wykonywania przewodu o odpowiednio dobranych parametrach.

Parametry techniczne końcówki gazowej DN06

typ produktu: końcówka płaska do przewodu gazowego,
wersja: końcówka prosta,
średnica wewnętrzna węża: 6 mm,
rozmiar nominalny węża: DN06,
rozmiar calowy: 1/4",
nakrętka: 21,8 mm,
materiał wykonania: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
zakres temperatury pracy: od -20°C do +120°C,
sposób montażu: zakuwanie na odpowiednio dobranym wężu,

Końcówka do węża gazowego o średnicy 6 mm

Rozmiar DN06 oznacza, że króciec końcówki jest przeznaczony do montażu w wężu o średnicy wewnętrznej około 6 mm. Przed zakuciem należy sprawdzić nie tylko średnicę nominalną przewodu, lecz także jego konstrukcję, średnicę zewnętrzną oraz rodzaj wymaganej tulei zaciskowej.

Samo oznaczenie DN06 nie jest wystarczające do określenia prawidłowej średnicy zacisku. Wartość zaciskania należy dobrać do konkretnego węża, zastosowanej tulei i zaleceń technologicznych dotyczących wykonywania przewodów.

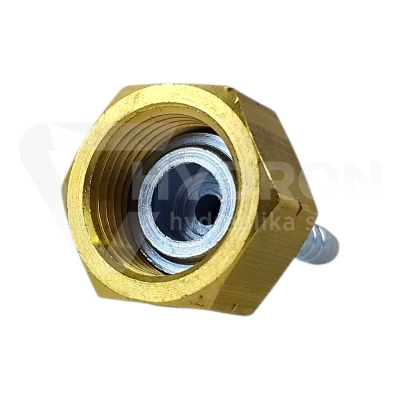

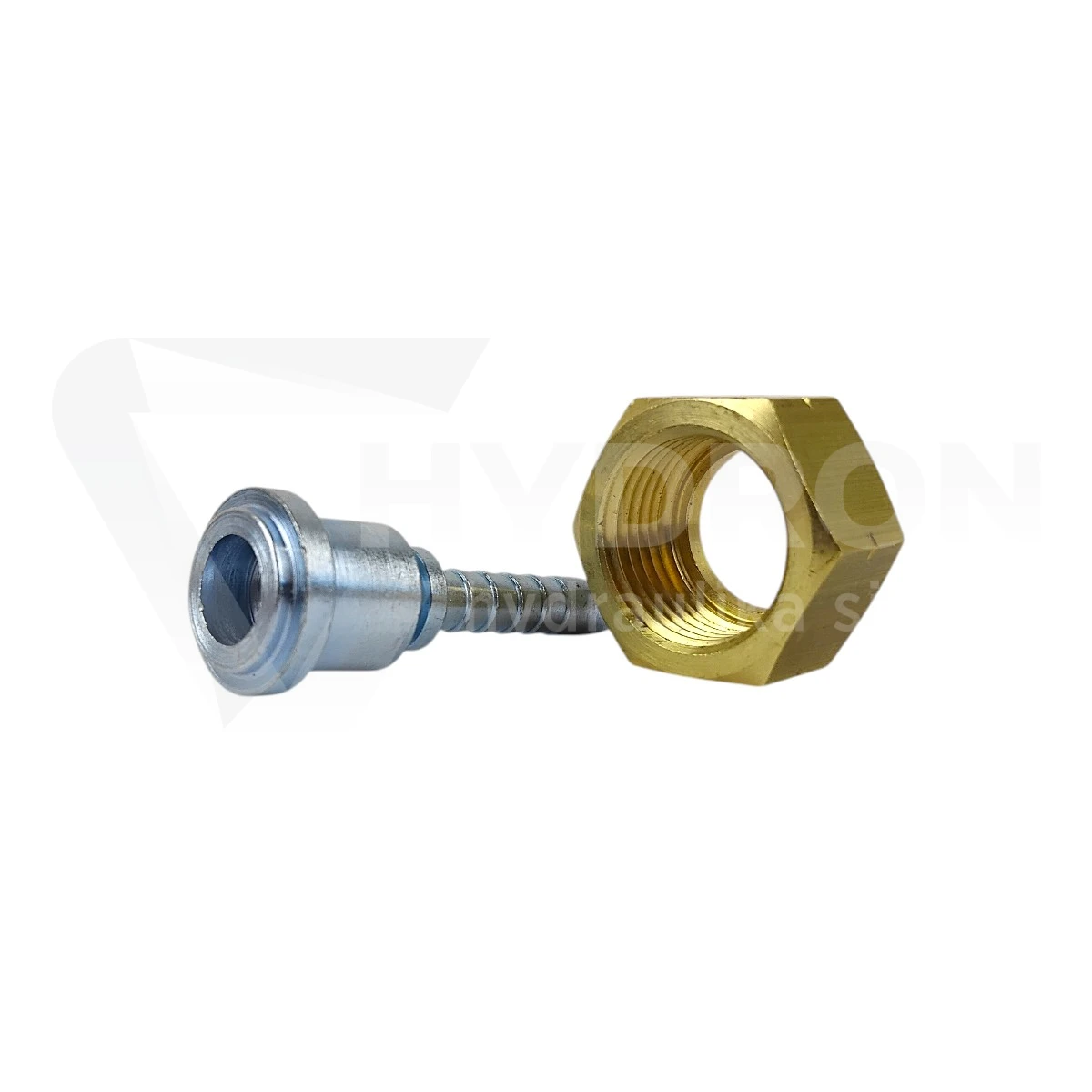

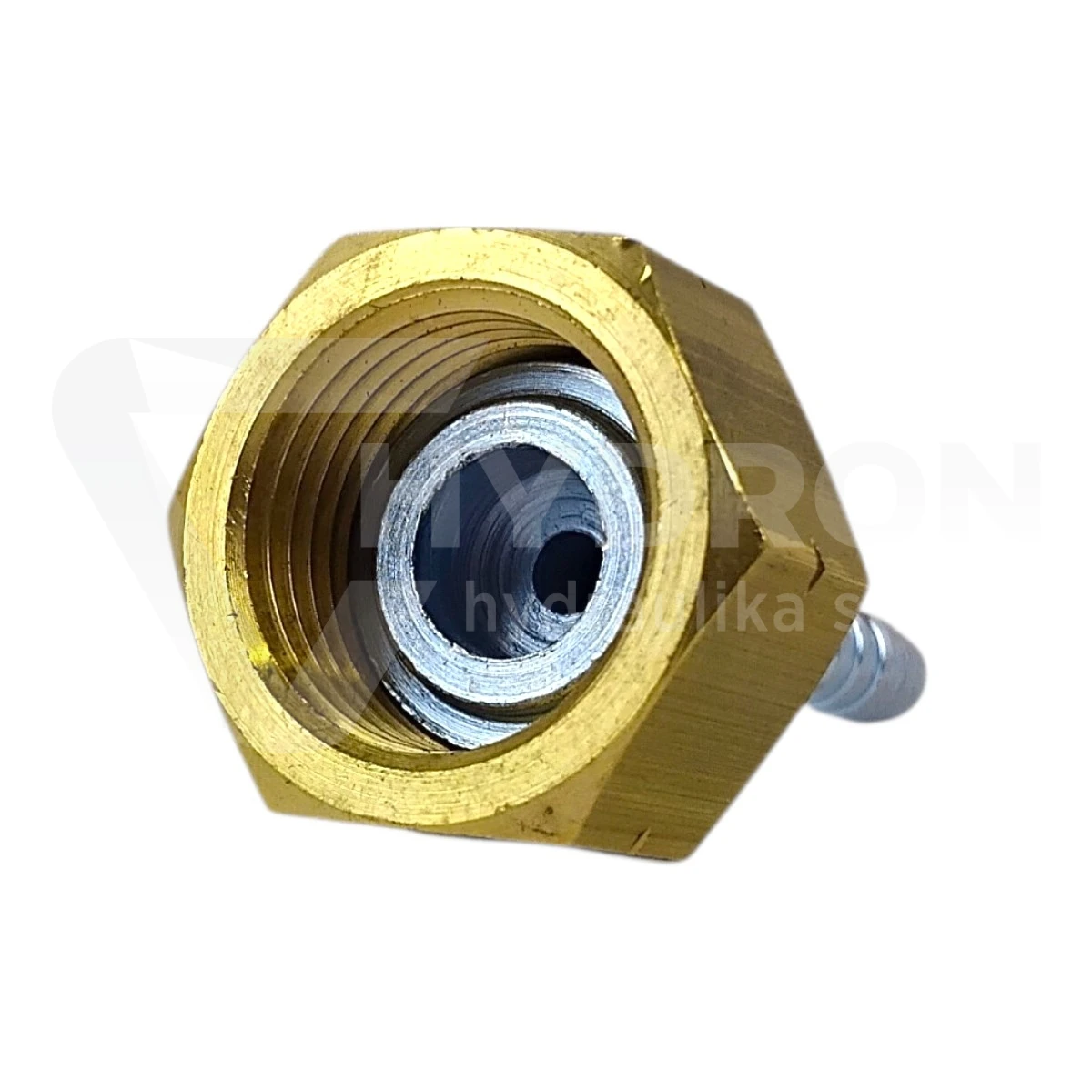

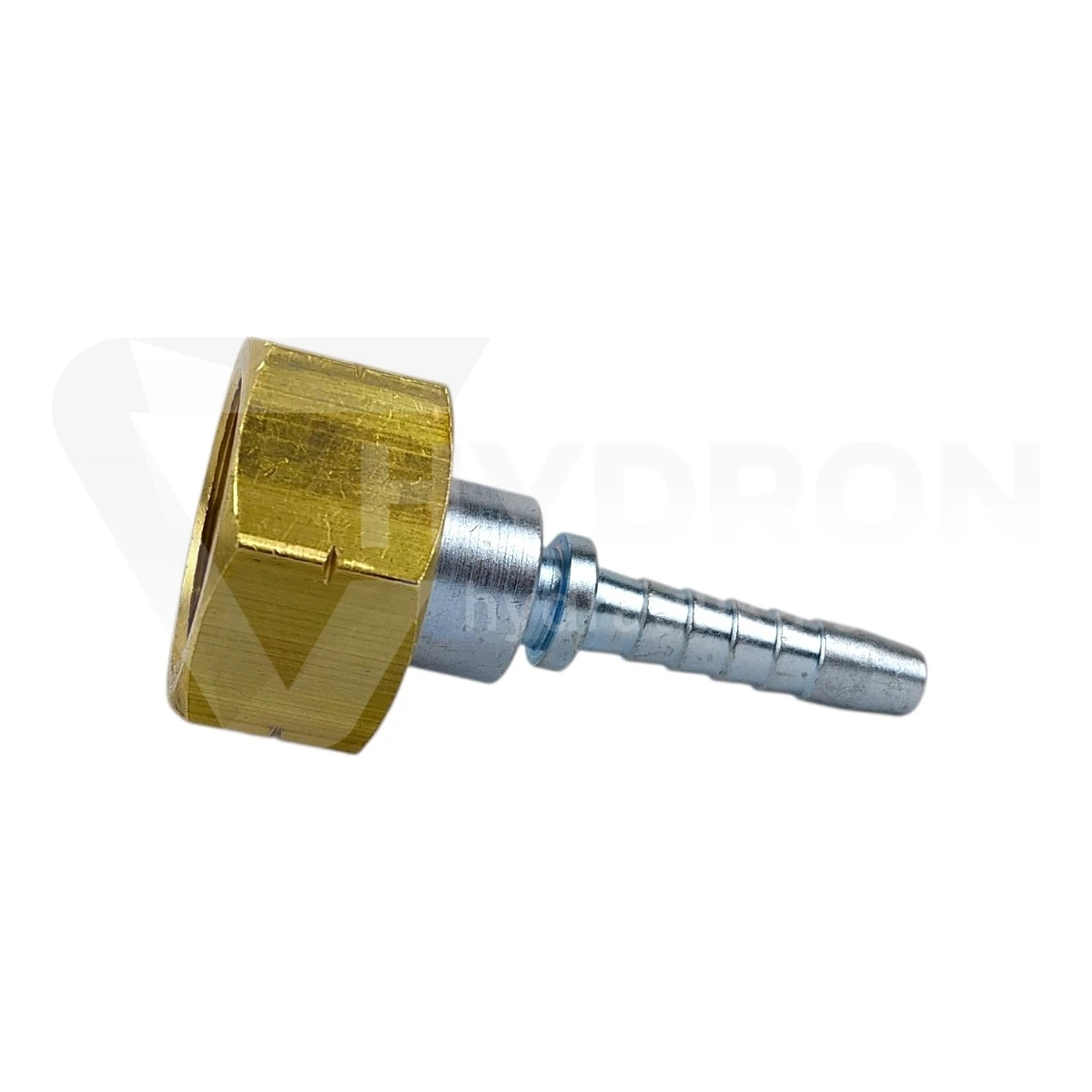

Nakrętka 21,8 mm w komplecie

Końcówka jest dostarczana z nakrętką o rozmiarze 21,8 mm. Przy doborze elementu należy zweryfikować średnicę i kierunek gwintu współpracującego przyłącza, ponieważ w instalacjach gazowych mogą występować rozwiązania różniące się od standardowych połączeń hydraulicznych.

Oznaczenie „NUT” w nazwie produktu informuje, że nakrętka stanowi część oferowanego zestawu. Ułatwia to skompletowanie elementów potrzebnych do wykonania przewodu.

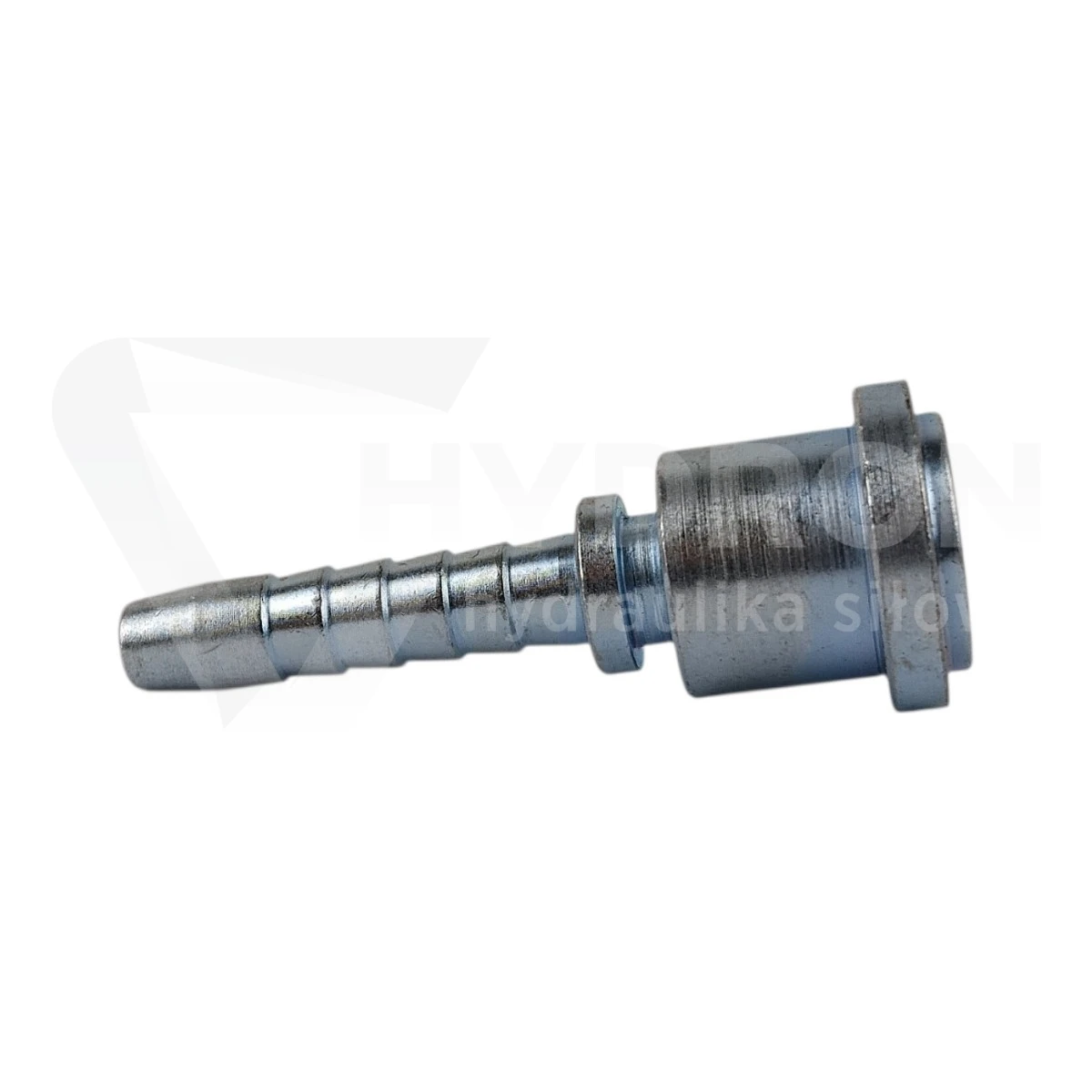

Stalowa końcówka z zabezpieczeniem antykorozyjnym

Korpus wykonano ze stali automatowej, która umożliwia precyzyjne wykonanie powierzchni roboczych. Ocynk z białą pasywacją ogranicza wpływ wilgoci i czynników powodujących korozję podczas przechowywania, montażu oraz eksploatacji.

Powłoka ochronna nie zwalnia jednak z obowiązku kontroli stanu przewodu. Elementy z widocznymi śladami korozji, uszkodzeniami mechanicznymi, odkształceniami lub zużyciem powierzchni przyłączeniowej nie powinny być ponownie wykorzystywane.

Zastosowanie końcówki płaskiej 37A

Końcówka może być wykorzystywana podczas wykonywania i naprawy zakuwanych przewodów gazowych, o ile jej rozmiar, materiał, konstrukcja oraz sposób przyłączenia są zgodne z wymaganiami konkretnej instalacji.

Typowe obszary zastosowania obejmują:

zakuwane przewody gazowe DN06,
instalacje wykorzystujące przyłącze z nakrętką 21,8 mm,
naprawy przewodów wykonywane przez wyspecjalizowane serwisy,
warsztaty zajmujące się produkcją przewodów na wymiar,
wymianę zużytych lub uszkodzonych zakończeń przewodu.

Jak prawidłowo dobrać końcówkę do gazu?

Przed zakupem należy porównać nową końcówkę z elementem zamontowanym wcześniej oraz sprawdzić dokumentację instalacji. Szczególnej kontroli wymagają:

średnica wewnętrzna węża,
średnica zewnętrzna i konstrukcja przewodu,
rozmiar nakrętki,
kierunek i skok gwintu współpracującego przyłącza,
rodzaj powierzchni uszczelniającej,
materiał przewodu i jego przeznaczenie do danego gazu,
zakres temperatury i ciśnienie robocze instalacji,
typ tulei zaciskowej oraz wymagany wymiar zacisku.

Zakuwanie końcówki na przewodzie DN06

Montaż powinien zostać wykonany przy użyciu odpowiedniej zakuwarki i szczęk dobranych do średnicy tulei. Przed zakuciem należy upewnić się, że króciec został wsunięty do właściwej głębokości, a tuleja znajduje się w prawidłowej pozycji.

Po wykonaniu przewodu trzeba sprawdzić średnicę zacisku oraz skontrolować połączenie pod kątem przesunięcia końcówki, pęknięć tulei i deformacji nakrętki. Gotowy przewód powinien zostać poddany kontroli szczelności zgodnie z wymaganiami danej instalacji.

Najczęstsze błędy podczas doboru i montażu

dobór końcówki wyłącznie na podstawie średnicy DN06,
brak sprawdzenia rozmiaru i kierunku gwintu nakrętki,
zastosowanie węża nieprzeznaczonego do transportu gazu,
użycie przypadkowej tulei zaciskowej,
zakuwanie bez ustalonej wartości średnicy zacisku,
ponowne wykorzystanie wcześniej zakutej końcówki lub tulei,
brak kontroli szczelności gotowego przewodu.

Końcówki do przewodów gazowych HYDRON

Inne warianty zakończeń do węży gazowych znajdziesz w kategorii końcówki do gazu. Przed zamówieniem porównaj średnicę węża, konstrukcję przyłącza, rozmiar nakrętki i sposób uszczelnienia.

Najczęściej zadawane pytania

Do jakiego węża przeznaczona jest końcówka 37A?

Końcówka jest przeznaczona do węża o średnicy wewnętrznej 6 mm, oznaczanego jako DN06 lub 1/4 cala. Należy dodatkowo sprawdzić zgodność konstrukcji węża i tulei zaciskowej.

Czy nakrętka znajduje się w komplecie?

Tak. Oznaczenie „+ NUT” wskazuje, że produkt jest oferowany razem z nakrętką 21,8 mm.

Czy końcówka posiada gwint na korpusie?

Nie. Jest to płaska końcówka gazowa współpracująca z dołączoną nakrętką. Parametr standardowego gwintu korpusu nie ma w tym przypadku zastosowania.

Jaki jest zakres temperatury pracy?

Deklarowany zakres temperatury pracy końcówki wynosi od -20°C do +120°C. Dopuszczalna temperatura kompletnego przewodu zależy również od parametrów zastosowanego węża.

Czy końcówkę można zamontować bez zakuwarki?

Nie. Element jest przeznaczony do trwałego montażu na wężu przy użyciu odpowiedniej tulei, zakuwarki oraz właściwie dobranych parametrów zacisku.
