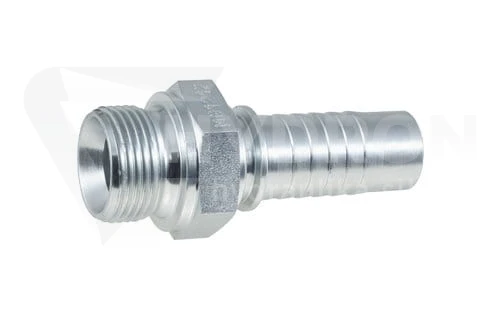

Końcówka AGR DN25 1 1/4" BSP 4SH Interlock

Przejdź do sekcji Opinie

92,25 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint zewnętrzny (GZ)
Rozmiar gwintu 1.1/4" BSP
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy wybierz

Oznaczenie grupy końcówki C21 - AGR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 4SH

Opis

Końcówka AGR DN25 1 1/4" BSP 4SH Interlock

Końcówka AGR DN25 1 1/4" BSP 4SH Interlock to prosta końcówka hydrauliczna przeznaczona do wykonywania wysokociśnieniowych przewodów z wężem 4SH w rozmiarze DN25. Należy do rodziny C21 AGR i posiada gwint zewnętrzny G 1 1/4" BSP oraz powierzchnię uszczelniającą na stożku 60°. Wykonanie Interlock wykorzystuje specjalny system zamka zwiększający pewność mechanicznego połączenia końcówki, tulei i wielospiralnego węża hydraulicznego.

Parametry techniczne końcówki AGR Interlock

typ: końcówka hydrauliczna prosta,
rodzaj końcówki: AGR,
oznaczenie grupy: C21,
system: 4SH Interlock,
rozmiar przewodu: DN25,
nominalny rozmiar węża: 1",
przeznaczenie: wąż hydrauliczny 4SH,
gwint przyłączeniowy: G 1 1/4" BSP,
rodzaj gwintu: zewnętrzny BSP,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym w systemie Interlock.

Co oznacza AGR C21?

AGR oznacza prostą końcówkę hydrauliczną z gwintem zewnętrznym BSP i powierzchnią uszczelniającą na stożku 60°. Oznaczenie C21 jest symbolem grupy końcówek stosowanym przez HYDRON dla tego typu przyłącza.

W tym wariancie zastosowano gwint G 1 1/4" BSP. Powinien on współpracować z odpowiednim przyłączem wyposażonym w gwint wewnętrzny oraz powierzchnię dostosowaną do uszczelnienia na stożku 60°.

DN25 i gwint 1 1/4" BSP to różne parametry

DN25 określa rozmiar strony przewodowej końcówki i odpowiada nominalnie wężowi 1". Gwint 1 1/4" BSP określa natomiast stronę przyłączeniową końcówki. Parametry te nie powinny być ze sobą utożsamiane.

Jest to szczególnie ważne przy identyfikacji starego przewodu. W rodzinie AGR Interlock dla DN25 występują zarówno warianty z gwintem 1" BSP, jak i 1 1/4" BSP, dlatego samo oznaczenie DN25 nie wystarcza do prawidłowego doboru końcówki.

Uszczelnienie na stożku 60°

Końcówka AGR wykorzystuje uszczelnienie na stożku 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwa szczelność połączenia powstaje na dopasowanych powierzchniach stożkowych.

Przy doborze należy więc sprawdzić nie tylko rozmiar gwintu 1 1/4" BSP, ale również sposób uszczelnienia elementu współpracującego.

Czym jest system 4SH Interlock?

Interlock to specjalny system zakuwania przeznaczony do wysokociśnieniowych przewodów wielospiralnych, w tym węży 4SH. Końcówka posiada konstrukcję przystosowaną do współpracy z odpowiednią tuleją Interlock, dzięki czemu po zakuciu powstaje mechanicznie bardzo pewne połączenie.

W przeciwieństwie do prostszych systemów zakuwania przewód 4SH Interlock wymaga odpowiedniego przygotowania przed montażem. Technologia HYDRON przewiduje skórowanie zewnętrzne i wewnętrzne węża oraz zastosowanie dedykowanej tulei Interlock.

Dlaczego nie można użyć zwykłej tulei 4SP lub 2SN?

Końcówka Interlock została zaprojektowana jako element konkretnego systemu zakuwania. Nie należy łączyć jej przypadkowo z tuleją przeznaczoną do 1SN, 2SN czy standardowego 4SP tylko dlatego, że posiada ten sam rozmiar DN25.

Prawidłowe zakucie wymaga zgodności węża 4SH, końcówki Interlock, odpowiedniej tulei oraz parametrów zaciskania. Zastosowanie niewłaściwych elementów może prowadzić do nieprawidłowego zacisku i obniżenia bezpieczeństwa przewodu.

Przygotowanie węża 4SH przed zakuciem

W systemie Interlock przygotowanie końca przewodu jest jednym z kluczowych etapów wykonania przewodu hydraulicznego. HYDRON wskazuje konieczność skórowania zewnętrznego oraz wewnętrznego, aby końcówka i tuleja mogły prawidłowo zazębić się z konstrukcją węża.

Głębokość skórowania, średnicę po zakuciu oraz pozostałe parametry technologiczne należy zawsze dobierać według danych właściwych dla konkretnego węża, tulei i końcówki.

Gdzie stosuje się AGR 4SH Interlock?

Końcówki Interlock stosowane są przede wszystkim w wymagających układach hydrauliki siłowej, w których występują wysokie ciśnienia, obciążenia dynamiczne i intensywna eksploatacja. Typowe zastosowania obejmują ciężkie maszyny budowlane, urządzenia przemysłowe, maszyny górnicze, rolnicze oraz inne instalacje wykorzystujące przewody 4SH.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy potwierdzić rozmiar przewodu DN25, typ węża 4SH, gwint zewnętrzny G 1 1/4" BSP, stożek 60° oraz wymagany system Interlock. Szczególną uwagę trzeba zwrócić na rozmiar przyłącza, ponieważ DN25 nie oznacza automatycznie gwintu 1".

Ciśnienie gotowego przewodu

Nie należy określać dopuszczalnego ciśnienia kompletnego przewodu wyłącznie na podstawie rodzaju końcówki. Parametry gotowego zestawu zależą od węża 4SH, końcówki, tulei, technologii przygotowania przewodu oraz jakości zakucia. Dopuszczalne ciśnienie kompletnego przewodu wyznacza najsłabszy element zastosowanego zestawu.

Końcówki Interlock i przewody hydrauliczne HYDRON

HYDRON oferuje końcówki i tuleje 4SH Interlock przeznaczone do wykonywania wysokociśnieniowych przewodów hydraulicznych.

Możemy również wykonać zakute węże hydrauliczne na wymiar z doborem odpowiedniego przewodu, końcówek i technologii zakuwania.

Najczęstsze pytania

Do jakiego węża przeznaczona jest końcówka?

Końcówka jest przeznaczona do węża hydraulicznego 4SH w rozmiarze DN25 i do montażu w systemie Interlock.

Jaki gwint posiada końcówka?

Końcówka posiada gwint zewnętrzny G 1 1/4" BSP.

Jak uszczelniane jest połączenie AGR?

Połączenie wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Czy do końcówki można zastosować zwykłą tuleję DN25?

Nie należy tego robić. Wersja Interlock wymaga odpowiedniej tulei i parametrów zakuwania przeznaczonych do systemu 4SH Interlock.

Czy wąż trzeba skórować przed zakuciem?

Tak. Technologia Interlock stosowana przez HYDRON dla węży 4SH wymaga odpowiedniego przygotowania przewodu, w tym skórowania zewnętrznego i wewnętrznego.
