Końcówka kulista DKM 90° DN16 M27x2

Przejdź do sekcji Opinie

14,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 48 godzin

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki końcówka kątowa 90°
Rodzaj gwintu gwint metryczny
Typ gwintu wybierz
Rozmiar gwintu M27x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

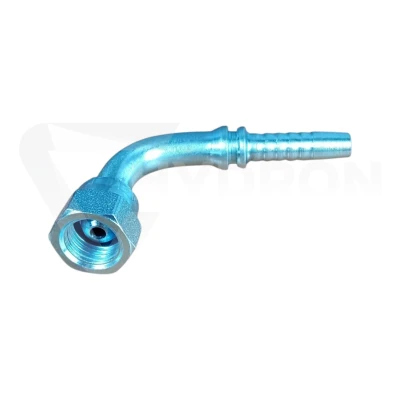

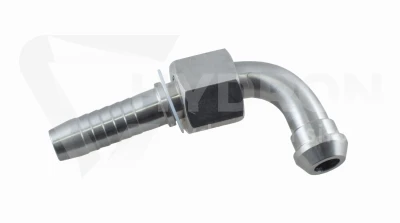

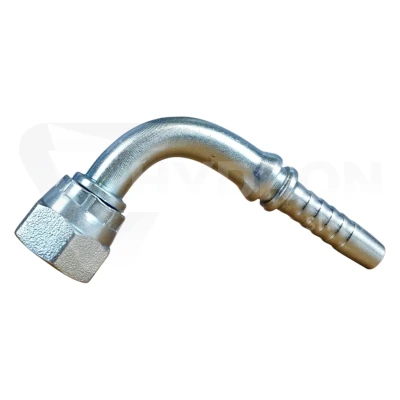

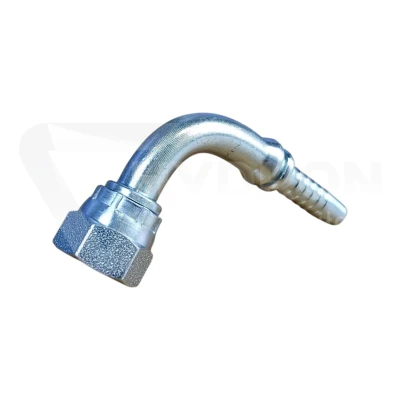

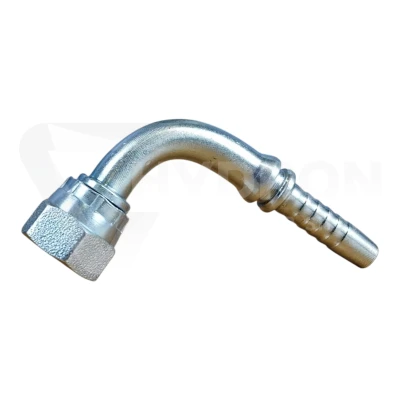

Końcówka kulista DKM 90° DN16 M27x2

Końcówka kulista DKM 90° DN16 M27x2 jest przeznaczona do wykonywania przewodów hydraulicznych zakończonych metrycznym przyłączem kulistym. Kątowe wykonanie 90° pozwala wyprowadzić przewód w bok bez konieczności wykonywania ostrego łuku bezpośrednio za zakuciem. Końcówka jest przeznaczona do węża o średnicy nominalnej DN16 i posiada gwint metryczny M27x2.

Parametry techniczne

typ końcówki: DKM,
wykonanie: kuliste,
kąt: 90°,
średnica nominalna węża: DN16,
średnica wewnętrzna węża: około 16 mm / 5/8",
gwint: M27x2,
rodzaj gwintu: metryczny,
typ przyłącza: DKM / WNP,
powierzchnia współpracująca: gniazdo 60°,
uszczelnienie: z pierścieniem uszczelniającym,
zastosowanie: wykonywanie zakuwanych przewodów hydraulicznych.

DKM 90° gdy przewodu nie można poprowadzić na wprost

Najważniejszą cechą tego wariantu jest wykonanie kątowe 90°. Taką końcówkę warto zastosować wtedy, gdy połączenie znajduje się blisko ramy maszyny, siłownika, rozdzielacza albo innego elementu i nie ma miejsca na swobodne wyprowadzenie przewodu w osi przyłącza.

Zamiast mocno zaginać wąż zaraz za tuleją zaciskową, można wyprowadzić go od razu pod kątem prostym. Pomaga to zachować prawidłowe prowadzenie przewodu i ograniczyć niepotrzebne naprężenia w strefie tuż za zakuciem.

Końcówka kulista nie jest to typowe uszczelnienie stożkowe

DKM należy do końcówek kulistych. Połączenie współpracuje z odpowiednim gniazdem 60° oraz pierścieniem uszczelniającym. Przy doborze nie wystarczy więc sprawdzić samego gwintu M27x2 – musi zgadzać się również typ przyłącza.

To ważne szczególnie przy naprawie starszego przewodu, kiedy kilka różnych końcówek może mieć podobny gwint metryczny, ale zupełnie inną geometrię powierzchni uszczelniającej.

DN16 i M27x2 to dwa różne parametry

DN16 określa rozmiar przewodu, natomiast M27x2 opisuje gwint po stronie przyłącza. Nie należy dobierać końcówki wyłącznie na podstawie średnicy gwintu.

Przed zakuciem warto potwierdzić zarówno średnicę węża, jak i skok gwintu. Gwint M27x2 nie jest tym samym co M27x1,5, mimo że oba mają tę samą średnicę nominalną 27 mm.

M27x2 czy M27x1,5?

To jeden z najczęstszych punktów, które należy sprawdzić przy identyfikacji starego przewodu. Oznaczenie M27 mówi tylko o średnicy gwintu. Druga wartość określa jego skok.

M27x2 – skok gwintu 2 mm,
M27x1,5 – skok gwintu 1,5 mm.

Końcówki z tymi gwintami nie powinny być traktowane jako zamienne. Próba skręcenia niewłaściwego gwintu może uszkodzić przyłącze lub uniemożliwić prawidłowe uszczelnienie.

Orientację końcówki 90° trzeba ustalić przed zakuciem

Jeżeli przewód ma końcówki kątowe na obu końcach albo jedna końcówka musi być ustawiona względem drugiej w określonym kierunku, ich wzajemną orientację trzeba ustalić przed wykonaniem zakucia.

Po zaciśnięciu końcówki na przewodzie nie ma możliwości dowolnego obrócenia jej korpusu. Dlatego przy wykonywaniu przewodu na wzór warto zachować stary przewód i odtworzyć nie tylko długość, ale również ustawienie końcówek.

Gdzie stosuje się końcówki DKM?

Końcówki DKM/WNP spotyka się w różnych układach hydraulicznych, szczególnie podczas napraw i odtwarzania przewodów w starszych maszynach i urządzeniach. W praktyce bywają określane również jako końcówki kuliste lub potocznie jako końcówki „rosyjskie”.

Przy modernizacji lub naprawie takiego układu najlepiej identyfikować przyłącze po całej geometrii połączenia, a nie tylko po średnicy gwintu.

Na co zwrócić uwagę przed zakupem?

czy wymagane jest wykonanie kątowe 90°,
czy średnica przewodu odpowiada DN16,
czy gwint ma wymiar M27x2,
czy przyłącze współpracujące jest typu DKM / WNP,
czy połączenie posiada właściwe gniazdo 60°,
czy potrzebna orientacja końcówki została ustalona przed zakuciem.

Końcówka DKM 90° do wykonania przewodu w HYDRON

Końcówkę można wykorzystać do wykonania nowego przewodu hydraulicznego lub odtworzenia starego przewodu na wzór. Jeśli nie masz pewności co do gwintu lub rodzaju uszczelnienia, warto dostarczyć starą końcówkę do porównania.

W HYDRON wykonujemy również zakute węże hydrauliczne na wymiar, dobierając końcówki do przewodu i konkretnego sposobu połączenia.
