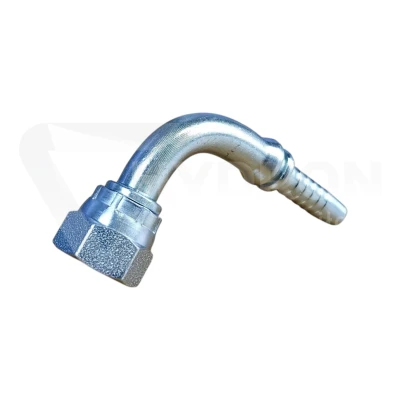

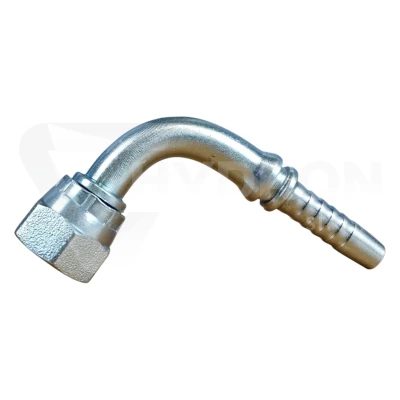

Końcówka kulista DKM 90° DN20 M30x2

Przejdź do sekcji Opinie

18,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki końcówka kątowa 90°
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M30x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Końcówka kulista DKM 90° DN10 M20x1,5 – zakucie kolankowe rosyjskie (P62 / H62)

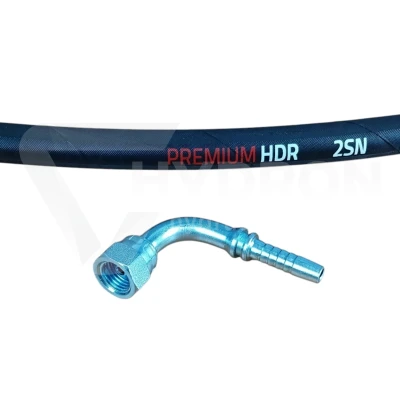

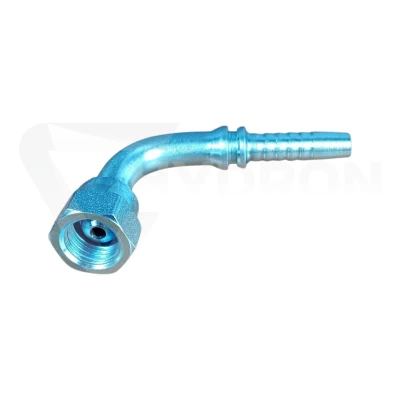

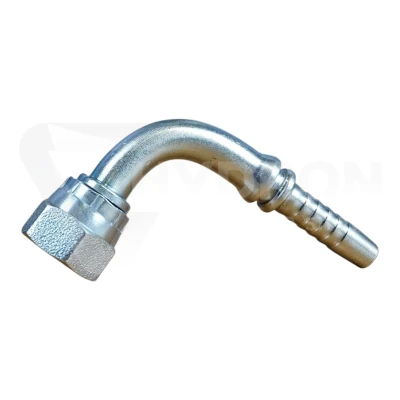

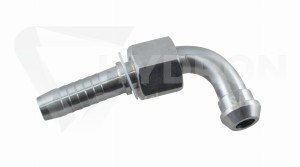

Końcówka kulista DKM 90° DN10 M20x1,5 (oznaczenie P62 / H62) to specjalistyczne zakucie hydrauliczne kolankowe pod kątem 90 stopni z obrotową nakrętką i uszczelnieniem sferycznym (kulistym), przeznaczone do zaciskania na elastycznych przewodach ciśnieniowych o średnicy nominalnej DN10 (3/8" – ok. 9,5 mm). Złącze wykonano według norm DIN 7631 oraz DIN 7647, gdzie uszczelnienie następuje na stożku 60° poprzez docisk kulistej przylni do gniazda z gwintem zewnętrznym M20x1,5\. Końcówka DKM 90° potocznie nazywana jest "końcówką rosyjską" ze względu na masowe zastosowanie w maszynach rolniczych, leśnych i budowlanych pochodzących z Europy Wschodniej, takich jak ciągniki MTZ Belarus, Bizon czy ładowarki. Wykonanie ze stali automatowej pokrytej trwałą powłoką ocynku zabezpiecza element przed korozją oraz trudnymi warunkami eksploatacji.

Zastosowanie i charakterystyka techniczna końcówki DKM 90° DN10 M20x1,5

W instalacjach hydraulicznych maszyn rolniczych i przemysłowych wyprodukowanych na rynku wschodnim stosuje się specyficzne gwinty metryczne z uszczelnieniem kulistym. Kątowa konstrukcja 90° pozwala na ciasne i estetyczne poprowadzenie przewodu przy rozdzielaczu lub siłowniku w miejscach o ograniczonej przestrzeni montażowej.

Konstrukcja kolankowa 90°: Pozwala na zmianę kierunku biegu przewodu o kąt prosty, uniemożliwiając załamanie węża przy porcie przyłączeniowym rozdzielacza lub pompy.
Sferyczne uszczelnienie kuliste (DKM / WNP): Zaokrąglony kształt przylni (tzw. jabłuszko) współpracuje ze stożkiem 60° według norm DIN 7631 i DIN 7647, tworząc pewne połączenie metal-metal.
Standard maszyn wschodnich: Podstawowy typ zakucia stosowany w układach hydrauliki siłowej maszyn produkcji białoruskiej i rosyjskiej (MTZ, Belarus, Bizon i sprzęt budowlany).
Trwałe wykonanie antykorozyjne: Stal automatowa zabezpieczona galwaniczną powłoką cynkową zapewnia odporność na wilgoć, płyny ustrojowe maszyn oraz czynniki atmosferyczne.
Wysokie ciśnienie robocze do 330 bar: Zapewnia mechaniczną stabilność i pełną szczelność w układach hydrauliki mobilnej oraz stacjonarnej.

Z czym łączyć końcówkę kulistą DKM 90° DN10 i jak uniknąć błędów?

Końcówka hydrauliczna DKM 90° DN10 M20x1,5 (SKU: P62 10 M20X1,5) współpracuje ze standardowymi komponentami przewodów ciśnieniowych:

Węże hydrauliczne DN10 (3/8"): Przewody jednoplotowe 1SN / 1SC oraz dwuoplotowe 2SN / 2SC.
Tuleje zaciskowe: Standardowe tuleje gładkie lub ząbkowane T20/T21 w rozmiarze DN10.
Gniazda i przyłącza: Gwinty zewnętrzne metryczne M20x1,5 ze stożkiem wewnętrznym 60°.
Maszyny zakuwające: Prasowanie na zimno odbywa się przy użyciu urządzeń, którymi są zakuwarki do węży.

Podczas doboru elementu należy zwrócić uwagę na gwint i typ uszczelnienia. Mimo że gwint M20x1,5 występuje również w złączach serii metrycznej lekkiej (12L ze stożkiem 24°), uszczelnienie kuliste DKM wymaga gniazda stożkowego 60° według normy DIN 7631\. Zastosowanie zakucia DKM do gniazda stożkowego 24° spowoduje wycieki oleju pod ciśnieniem. Do prawidłowego montażu i zakuwania przewodów służą specjalistyczne końcówki do zakuwania węży.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Końcówka kulista DKM 90° DN10 M20x1,5
Średnica nominalna węża (DN)	DN10 (3/8" cala / ok. 9,5 mm)
Gwint nakrętki obrotowej	M20x1,5 (metryczny wewnętrzny)
Typ uszczelnienia / Kąt	DKM / WNP (sferyczne / kuliste na stożek 60°)
Kąt wygięcia końcówki	90° (kolankowa)
Materiały i zabezpieczenie	Stal automatowa, ocynkowana galwanicznie
Normy wykonania	DIN 7631 / DIN 7647
Maksymalne ciśnienie robocze	330 bar
Oznaczenia alternatywne / SKU	P62 10 M20X1,5 / H62 10 M20X1,5 / 6040.90.2010

Najczęściej zadawane pytania (FAQ)

Co oznacza określenie "końcówka rosyjska" DKM?

Jest to potoczna nazwa metrycznych końcówek z przylnią kulistą (DKM / WNP) dopasowaną do stożka 60°, powszechnie wykorzystywanych w maszynach rolniczych i budowlanych produkcji wschodniej (np. MTZ Belarus).

Czy końcówka DKM M20x1,5 pasuje do gniazda ze stożkiem 24°?

Nie. Końcówka DKM posiada przylnię kulistą przeznaczoną wyłącznie do gniazd ze stożkiem 60° (normy DIN 7631/7647). Połączenie z gniazdem 24° nie zapewni szczelności pod ciśnieniem.

Do jakich węży przeznaczone jest zakucie DKM 90° DN10?

Zakucie przeznaczone jest do wciskania i zaciskania na wężach hydraulicznych o średnicy nominalnej DN10 (3/8" – ok. 9,5 mm) w wykonaniu 1SN, 2SN, 1SC lub 2SC.

Czy do tej końcówki potrzebny jest O-ring uszczelniający?

Nie. Uszczelnienie połączenia odbywa się mechanicznie poprzez docisk sferycznej powierzchni kulki do stożkowej przylni 60° w gnieździe gwintu zewnętrznego.
