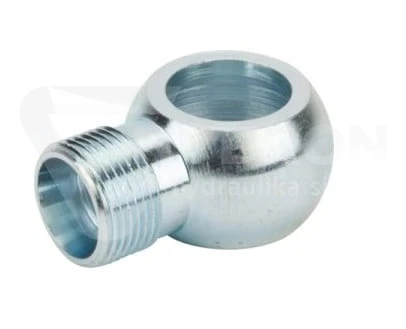

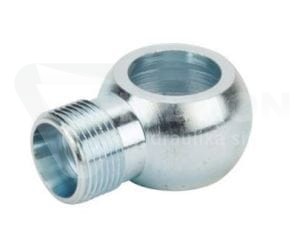

Końcówka oczkowa FI18 z gwintem M20X1,5 12S

Przejdź do sekcji Opinie

19,61 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 48 godzin

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 18 mm = DN18
Wersja końcówki końcówka oczkowa z gwintem
Rodzaj gwintu gwint metryczny
Typ gwintu gwint zewnętrzny (GZ)
Rozmiar gwintu M20x1,5
Rozmiar oczka FI18 (M18x1,5)
Rozmiar stożka (dla metrycznych) 12S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki podkładka(met-gum,CU)
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

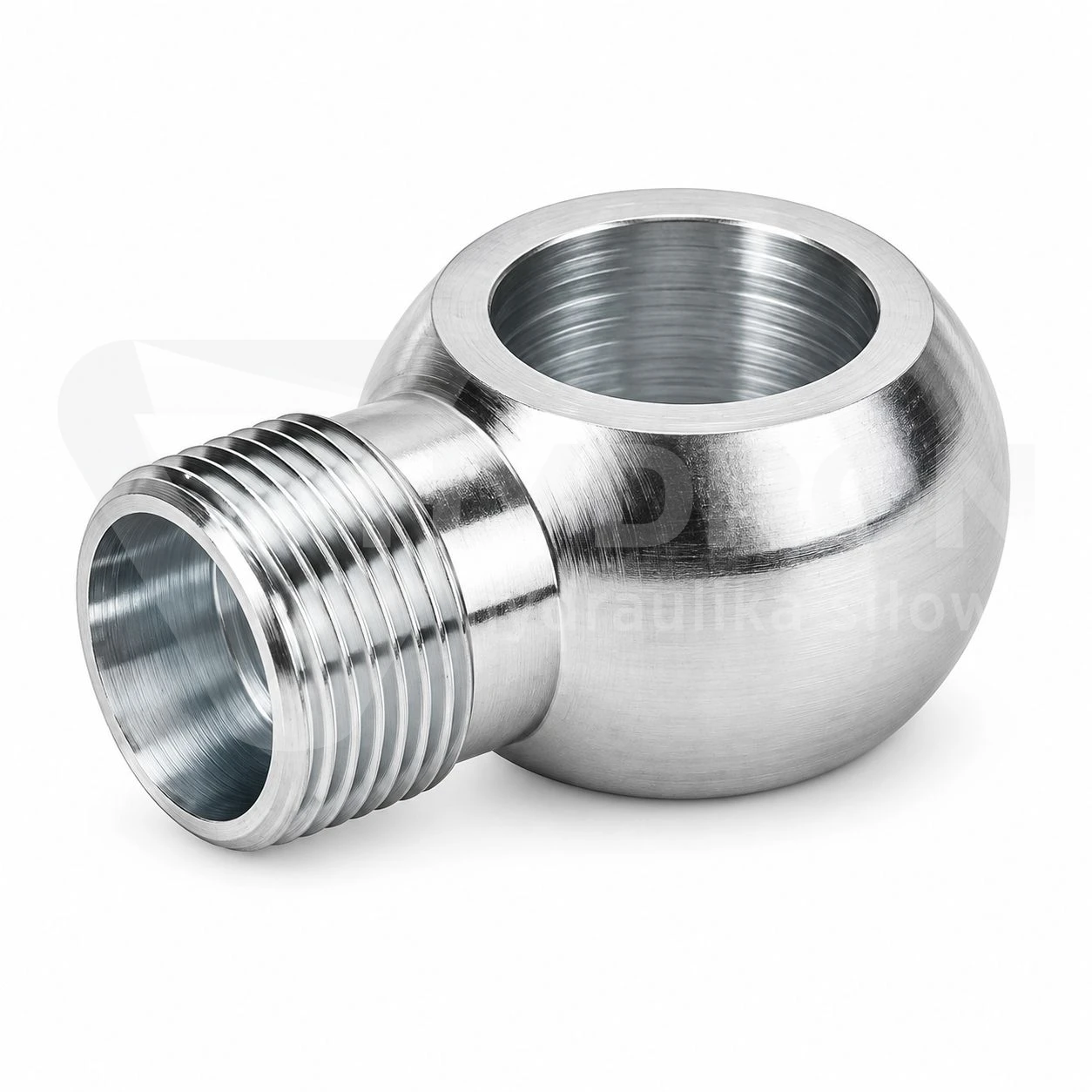

Końcówka oczkowa FI18 M20x1,5 12S do hydrauliki

Końcówka oczkowa FI18 z gwintem M20x1,5 12S to hydrauliczna złączka typu banjo przeznaczona do tworzenia kompaktowego przyłącza w miejscach, gdzie klasyczna złączka prosta zajmowałaby zbyt dużo przestrzeni. Oczkowa konstrukcja ułatwia prowadzenie instalacji blisko korpusu maszyny, natomiast strona gwintowana M20x1,5 odpowiada ciężkiej serii 12S stosowanej w metrycznych połączeniach hydraulicznych.

Najważniejsze parametry końcówki

typ elementu: końcówka oczkowa / złączka banjo,
średnica oczka: FI18,
gwint przyłączeniowy: M20x1,5,
rozmiar systemu metrycznego: 12S,
seria: ciężka S,
typ powierzchni przyłączeniowej strony 12S: stożek 24°,
zastosowanie: instalacje hydrauliczne i połączenia przewodów w ograniczonej przestrzeni.

Po co stosuje się końcówkę oczkową typu banjo?

Największą zaletą konstrukcji oczkowej jest możliwość wykonania przyłącza o niewielkiej wysokości zabudowy. Przewód lub dalsza część instalacji może być poprowadzona blisko powierzchni elementu, bez konieczności pozostawiania dużej przestrzeni na klasyczne kolanko lub złączkę prostą.

Takie rozwiązania są szczególnie praktyczne w maszynach, agregatach i układach hydraulicznych, w których przewody biegną blisko obudowy, silnika, rozdzielacza lub innych podzespołów.

M20x1,5 12S – co oznacza to oznaczenie?

M20x1,5 określa metryczny gwint przyłączeniowy, natomiast 12S wskazuje ciężką serię systemu rurowego. Litera S jest ważna – nie oznacza wyłącznie średnicy, ale określa konkretną serię połączenia.

Przy doborze elementu współpracującego trzeba więc potwierdzić nie tylko gwint M20x1,5, ale również wykonanie 12S i odpowiednią geometrię powierzchni uszczelniającej.

Seria 12S a połączenie na stożku 24°

Po stronie metrycznej 12S stosowane jest połączenie charakterystyczne dla systemów rurowych ze stożkiem 24°. Oznacza to, że przypadkowe dopasowanie samego gwintu M20x1,5 nie gwarantuje jeszcze prawidłowego połączenia.

To szczególnie ważne podczas naprawy instalacji, ponieważ gwint M20x1,5 może występować również w elementach o innej konstrukcji. Przed montażem należy porównać serię oraz powierzchnię współpracującą.

FI18 nie jest rozmiarem gwintu

Oznaczenie FI18 odnosi się do części oczkowej, natomiast M20x1,5 opisuje drugą stronę przyłącza. Są to dwa niezależne wymiary produktu i nie należy traktować ich jako zamiennych oznaczeń tego samego elementu.

Przy odtwarzaniu istniejącego połączenia warto więc zmierzyć zarówno średnicę oczka, jak i sprawdzić dokładny gwint strony przyłączeniowej.

Gdzie końcówka oczkowa sprawdzi się najlepiej?

Złączka tego typu jest szczególnie użyteczna tam, gdzie liczy się zwarta zabudowa. Może być stosowana w hydraulice maszynowej, urządzeniach przemysłowych, sprzęcie rolniczym, budowlanym oraz innych instalacjach wykorzystujących metryczne przyłącza hydrauliczne.

Dobór końcówki do istniejącej instalacji

Przy wymianie starego elementu najlepiej zachować go jako wzór. W przypadku tej końcówki szczególnie istotne są trzy cechy: średnica oczka FI18, gwint M20x1,5 oraz wykonanie 12S. Sam fakt, że stara złączka ma gwint M20x1,5, nie jest wystarczającym potwierdzeniem zgodności.

Co sprawdzić przed zamówieniem?

średnicę oczka FI18,
gwint M20x1,5,
oznaczenie ciężkiej serii 12S,
geometrię powierzchni współpracującej,
miejsce i sposób montażu złączki w instalacji.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest dobór elementu wyłącznie po gwincie M20x1,5. Drugim jest pomylenie średnicy oczka z rozmiarem strony gwintowanej. Warto również zwrócić uwagę na oznaczenie S, ponieważ wariant ciężki nie powinien być zastępowany elementem z innej serii tylko dlatego, że gwint wygląda podobnie.
