Końcówka SFL 90° DN13 30.2 1/2" 4SP L=76

Przejdź do sekcji Opinie

19,56 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki końcówka kątowa 90°
Rozmiar oczka nie dotyczy
Maksymalne ciśnienie końcówki 200 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Wersja końcówki 3000 PSI ( wersja lekka )
Średnica talerzyka w mm 30,2 mm (1/2")
Wysokość talerzyka standardowa

Opis

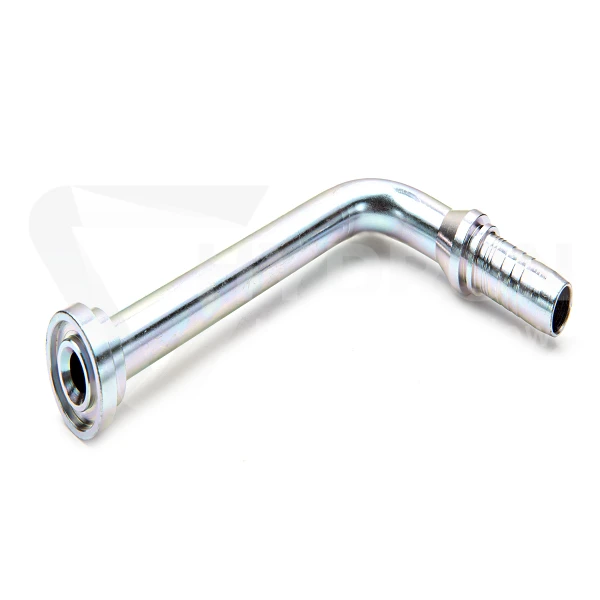

Końcówka SFL 90° DN13 30.2 1/2" 3000 PSI 4SP L-76 – końcówka wydłużana

Końcówka SFL 90° DN13 30.2 1/2" 3000 PSI 4SP L-76 to wydłużana końcówka hydrauliczna przeznaczona do wykonywania połączeń przewodów hydraulicznych pracujących w wymagających warunkach. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu oraz montaż w miejscach o ograniczonej przestrzeni.

Element przeznaczony jest do przewodów hydraulicznych o średnicy nominalnej DN13 i współpracuje z przewodami w wykonaniu 4SP. Przyłącze 1/2" oraz konfiguracja SFL zapewniają solidne i szczelne połączenie w instalacjach hydrauliki siłowej.

Wydłużona konstrukcja L-76 pozwala na zastosowanie końcówki w układach, w których standardowa końcówka może okazać się niewystarczająca pod względem zasięgu lub ułożenia przewodu.

Najważniejsze cechy:

typ: SFL 90° – końcówka wydłużana,
średnica nominalna: DN13,
przyłącze: 1/2",
kąt wyprowadzenia: 90°,
ciśnienie robocze: 3000 PSI,
przeznaczona do przewodów hydraulicznych 4SP,
długość: L-76,
solidna konstrukcja przeznaczona do zastosowań w hydraulice siłowej,
ułatwia prawidłowe prowadzenie przewodu w instalacji.

Zastosowanie: Końcówka znajduje zastosowanie w przewodach i instalacjach hydrauliki siłowej, m.in. w maszynach rolniczych, budowlanych, przemysłowych oraz innych układach wykorzystujących przewody hydrauliczne wysokiego ciśnienia.

Parametry:

Model: SFL 90° L-76
DN: 13
Rozmiar: 1/2"
Ciśnienie: 3000 PSI
Typ przewodu: 4SP
Kąt: 90°
Wersja: wydłużana

Końcówka SFL 90° DN13 1/2" 4SP L76 – wydłużana końcówka flanszowa

Końcówka SFL 90° DN13 30,2 mm 1/2" 4SP L76 to wydłużana końcówka flanszowa przeznaczona do zakuwania przewodów hydraulicznych. Konstrukcja kolankowa 90° umożliwia zmianę kierunku prowadzenia przewodu bez konieczności stosowania dodatkowych adapterów, a długość L76 ułatwia montaż w miejscach, w których standardowa końcówka może mieć zbyt mały zasięg.

Parametry techniczne końcówki SFL 90° DN13

typ: końcówka hydrauliczna flanszowa SFL 90°,
grupa: C42 – SFL 90°,
średnica nominalna przewodu: DN13,
przeznaczenie: przewód hydrauliczny 4SP,
wielkość kołnierza: 1/2",
średnica kołnierza: 30,2 mm,
kąt wyprowadzenia: 90°,
długość: L76 mm,
wersja: wydłużana,
klasa SFL: odmiana lekka 3000 PSI,
typ połączenia: flanszowe / kołnierzowe,
kod produktu: C42 13 30,2 L-76,
kod kreskowy: 2000000120188.

Końcówka flanszowa SFL 90° do przewodu 4SP

Model jest przeznaczony do wykonywania zakutych przewodów hydraulicznych DN13 w wykonaniu 4SP. Końcówki tego typu stosuje się w układach hydrauliki siłowej wymagających solidnego połączenia kołnierzowego oraz prowadzenia przewodu pod kątem 90°.

Wersja SFL oznacza lekką odmianę połączenia flanszowego SAE. W tej końcówce zastosowano kołnierz o nominalnym rozmiarze 1/2" i średnicy 30,2 mm. Przed montażem należy sprawdzić zgodność końcówki, półkołnierza oraz przyłącza urządzenia.

Wydłużana konstrukcja L76 – kiedy warto ją zastosować?

Długość L76 sprawdza się w instalacjach, w których potrzebne jest większe odsunięcie kolanka od miejsca zakucia przewodu. Może to ułatwić prowadzenie węża przy korpusach maszyn, rozdzielaczach, pompach oraz innych elementach hydraulicznych, gdzie dostęp montażowy jest ograniczony.

Wydłużana końcówka może również pomóc w uzyskaniu korzystniejszego przebiegu przewodu i ograniczeniu jego nadmiernego zaginania bezpośrednio przy zakuciu.

Montaż końcówki SFL za pomocą półkołnierzy

Końcówki flanszowe SFL nie posiadają klasycznego gwintu przyłączeniowego. Połączenie z urządzeniem wykonywane jest za pomocą odpowiednio dobranych półkołnierzy oraz śrub. W sklepie HYDRON dostępne są półkołnierze do flansz SAE w różnych rozmiarach i klasach wykonania.

Przy doborze półkołnierza należy zwrócić uwagę zarówno na rozmiar 1/2", jak i na właściwą serię SFL. Elementy serii SFL i SFS różnią się wymiarami, dlatego nie powinny być dobierane wyłącznie na podstawie nominalnego rozmiaru przyłącza.

Końcówki flanszowe 90° C42 do hydrauliki siłowej

Końcówki flanszowe 90° są powszechnie stosowane w maszynach budowlanych, rolniczych, przemysłowych i innych urządzeniach wykorzystujących hydraulikę siłową. Konstrukcja kołnierzowa dobrze sprawdza się w instalacjach wymagających kompaktowego i trwałego sposobu podłączenia przewodu.

Pozostałe warianty rozmiarowe można znaleźć w kategorii końcówki flanszowe 90° SFL i SFS C42. Pozwala to dobrać końcówkę odpowiednią do średnicy przewodu, wielkości kołnierza oraz wymaganego sposobu prowadzenia węża.

Jak dobrać końcówkę SFL 90°?

Przy doborze należy sprawdzić przede wszystkim DN przewodu, konstrukcję węża, rozmiar i średnicę kołnierza, serię SFL lub SFS oraz wymagany kąt i długość końcówki. W tym modelu są to odpowiednio DN13, przewód 4SP, kołnierz SFL 1/2" o średnicy 30,2 mm, kąt 90° oraz długość L76.

Jeżeli końcówka ma zostać wykorzystana do wykonania kompletnego przewodu, HYDRON oferuje również zakute węże hydrauliczne na wymiar oraz wsparcie techniczne przy doborze elementów.
