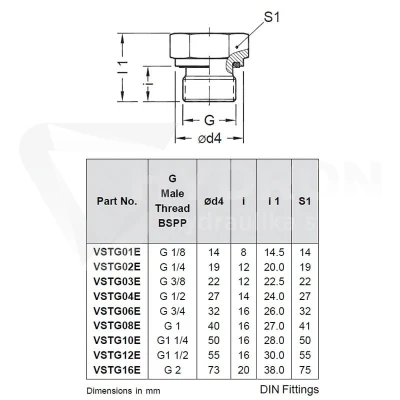

Korek gwintowany na imbus VSTI BSP 3/8" ED uszczel

Przejdź do sekcji Opinie

5,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN185GG-1"R
Oznaczenie wg VITILLO ATMG06ELX
Oznaczenie wg CAST 107603
Oznaczenie wg PARKER ERMETO VSTI3/8ED
Oznaczenie alternatywne VSTI 1" / 4BN-06WD

Opis

Korek gwintowany pod imbus VSTI BSP 3/8" ED

Korek gwintowany pod imbus VSTI BSP 3/8" ED to stalowa zaślepka hydrauliczna przeznaczona do zamykania kompatybilnych otworów z gwintem wewnętrznym BSP. Produkt posiada zewnętrzny gwint cylindryczny BSP 3/8", gniazdo sześciokątne pod klucz imbusowy oraz uszczelnienie elastomerowe ED. Konstrukcja umożliwia zamknięcie odpowiednio przygotowanego przyłącza hydraulicznego bez konieczności stosowania dodatkowej złączki.

Korek VSTI BSP 3/8" ED wykonany jest ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Ciśnienie pracy podane dla produktu wynosi 400 bar, natomiast zakres temperatury pracy obejmuje od -20°C do +120°C. Zaślepka może być stosowana w układach hydrauliki siłowej, w których wymagane jest zamknięcie portu z odpowiednim gwintem BSP i powierzchnią przystosowaną do uszczelnienia ED.

Parametry techniczne korka VSTI BSP 3/8" ED

Rodzaj produktu: korek hydrauliczny, zaślepka gwintowana.
Typ konstrukcji: VSTI.
Rozmiar gwintu: BSP 3/8".
Rodzaj gwintu: zewnętrzny, cylindryczny BSP.
Rodzaj uszczelnienia: elastomerowe ED.
Sposób montażu: gniazdo sześciokątne pod klucz imbusowy.
Ciśnienie pracy: 400 bar.
Temperatura pracy: od -20°C do +120°C.
Materiał: stal automatowa.
Zabezpieczenie powierzchni: ocynk z białą pasywacją.
Symbol produktu: 4BN-06WD.
Oznaczenie według Parker Ermeto: VSTI3/8ED.
Oznaczenie według Cast: 107603.
Oznaczenie według Vitillo: ATMG06ELX.
Przeznaczenie: zaślepianie kompatybilnych otworów z gwintem wewnętrznym BSP.

Zastosowanie korka VSTI BSP 3/8" w hydraulice siłowej

Korek VSTI BSP 3/8" z uszczelką ED służy do zamykania odpowiednio dopasowanych przyłączy gwintowanych w instalacjach hydraulicznych. Może być wykorzystywany podczas montażu urządzeń, wymiany podzespołów, prac konserwacyjnych oraz zaślepiania niewykorzystywanych otworów technologicznych i przyłączeniowych.

Potencjalne miejsca zastosowania obejmują korpusy rozdzielaczy hydraulicznych, pomp, siłowników oraz innych elementów instalacji wyposażonych w kompatybilny port BSP. Przed montażem należy potwierdzić zgodność konstrukcji otworu, rodzaju gwintu i sposobu uszczelnienia.

Gwint zewnętrzny BSP 3/8" cylindryczny

Zaślepka posiada zewnętrzny gwint BSP 3/8" w wykonaniu cylindrycznym. Jest przeznaczona do współpracy z odpowiednio dopasowanym gwintem wewnętrznym oraz powierzchnią umożliwiającą prawidłową pracę uszczelki ED.

Podczas identyfikacji przyłącza należy odróżnić gwint cylindryczny BSP od gwintu stożkowego BSPT. Sam zgodny rozmiar nominalny nie oznacza, że elementy można bezpiecznie połączyć. Istotne są również geometria otworu oraz sposób uzyskania szczelności.

Uszczelnienie ED – konstrukcja i zasada działania

Korek VSTI BSP 3/8" wyposażony jest w uszczelkę typu ED. Jest to rozwiązanie wykorzystujące element elastomerowy, który współpracuje z odpowiednio przygotowaną powierzchnią przylegania przyłącza hydraulicznego.

W odróżnieniu od połączeń wymagających uszczelniania na samym gwincie, w tym wykonaniu ważną funkcję pełni uszczelka ED. Przed montażem należy sprawdzić jej stan, prawidłowe osadzenie oraz czystość powierzchni współpracujących. Uszkodzona uszczelka lub niewłaściwa geometria portu mogą powodować nieszczelności.

Ciśnienie pracy 400 bar

Dla korka gwintowanego VSTI BSP 3/8" ED podano ciśnienie pracy 400 bar. Parametr ten jest istotny podczas doboru zaślepki do instalacji hydraulicznej, szczególnie w przypadku przyłączy pozostających pod ciśnieniem podczas eksploatacji urządzenia.

Przed zastosowaniem należy uwzględnić również dopuszczalne parametry portu, współpracującego korpusu i pozostałych części układu. Maksymalne ciśnienie kompletnego połączenia nie powinno przekraczać wartości dopuszczalnej dla jego najsłabszego elementu.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla korka wynosi od -20°C do +120°C. Przy doborze produktu należy zwrócić uwagę na temperaturę medium hydraulicznego oraz warunki eksploatacji całego połączenia.

Szczególne znaczenie ma zgodność uszczelnienia elastomerowego z medium roboczym. Przed zastosowaniem w nietypowych warunkach należy potwierdzić odpowiedniość materiału uszczelki do konkretnej instalacji.

Stal automatowa i ocynk z białą pasywacją

Korek VSTI BSP 3/8" ED wykonany jest ze stali automatowej. Powierzchnię produktu zabezpieczono ocynkiem z białą pasywacją, który pełni funkcję ochronną i ogranicza podatność stalowego elementu na korozję.

Przy wyborze zaślepki należy uwzględnić środowisko pracy urządzenia, wymagania dotyczące materiału oraz odporności powierzchniowej. Właściwy dobór obejmuje zarówno sam korek, jak i współpracujące przyłącze.

Gniazdo pod klucz imbusowy – montaż korka

Konstrukcja korka VSTI obejmuje wewnętrzne gniazdo sześciokątne przeznaczone do obsługi kluczem imbusowym. Umożliwia ono dokręcanie i odkręcanie zaślepki bez konieczności chwytania jej zewnętrznej powierzchni kluczem płaskim.

Rozwiązanie jest szczególnie przydatne w miejscach, gdzie dostęp do portu jest ograniczony. Podczas montażu należy stosować klucz prawidłowo dopasowany do gniazda i przestrzegać wymagań dotyczących dokręcania danego połączenia.

Oznaczenia katalogowe Parker Ermeto, Cast i Vitillo

Podczas identyfikacji korka gwintowanego VSTI BSP 3/8" ED pomocne są oznaczenia katalogowe producentów armatury hydraulicznej. Na karcie produktu HYDRON wskazano Parker Ermeto VSTI3/8ED, Cast 107603 oraz Vitillo ATMG06ELX. Symbol produktu to 4BN-06WD.

Oznaczenia te mogą ułatwiać wyszukiwanie odpowiednich elementów w dokumentacji i podczas zamawiania części. Przed zastosowaniem produktu jako zamiennika należy potwierdzić zgodność gwintu, konstrukcji, uszczelnienia i parametrów roboczych w katalogu właściwego producenta.

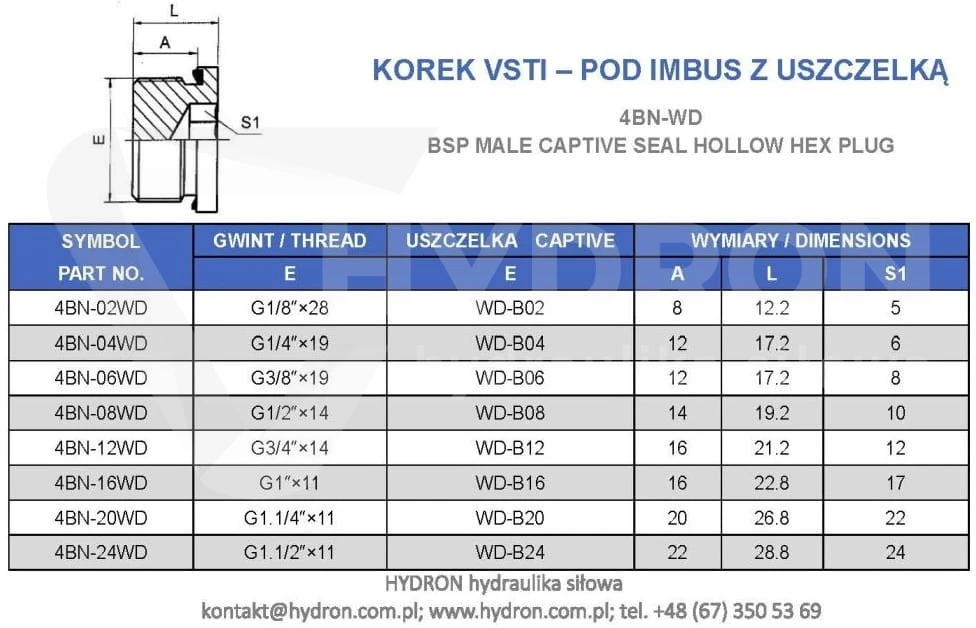

Tabela oznaczeń katalogowych korka BSP 3/8" ED

Producent lub oznaczenie	Numer katalogowy
Parker Ermeto	VSTI3/8ED
Cast	107603
Vitillo	ATMG06ELX
Symbol produktu	4BN-06WD

Jak dobrać korek VSTI BSP 3/8" ED?

Podstawą wyboru jest potwierdzenie zgodności gwintu zewnętrznego BSP 3/8" z gwintem wewnętrznym zaślepianego portu. Należy również sprawdzić, czy przyłącze jest przystosowane do uszczelnienia ED i posiada odpowiednią powierzchnię przylegania.

Istotne są także parametry eksploatacyjne: ciśnienie pracy 400 bar oraz temperatura od -20°C do +120°C. W przypadku wymiany dotychczas stosowanego korka warto porównać konstrukcję, rozmiar, oznaczenie katalogowe oraz rodzaj uszczelnienia.

Montaż i kontrola szczelności zaślepki VSTI

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić gwint, skontrolować stan uszczelki ED oraz sprawdzić powierzchnię przylegania w korpusie.

Korek należy wkręcić w odpowiednio dopasowany otwór i dokręcić właściwym kluczem imbusowym zgodnie z wymaganiami technicznymi połączenia. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania oraz szczelność w bezpiecznych warunkach.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek gwintowany pod imbus VSTI BSP 3/8" ED
Typ konstrukcji	VSTI
Gwint	Zewnętrzny BSP 3/8" cylindryczny
Uszczelnienie	Elastomerowe ED
Ciśnienie pracy	400 bar
Temperatura pracy	Od -20°C do +120°C
Materiał	Stal automatowa
Zabezpieczenie powierzchni	Ocynk z białą pasywacją
Gniazdo	Sześciokątne pod klucz imbusowy
Symbol produktu	4BN-06WD
Parker Ermeto	VSTI3/8ED
Cast	107603
Vitillo	ATMG06ELX

Najczęściej zadawane pytania (FAQ)

Jaki gwint posiada korek VSTI BSP 3/8" ED?

Korek posiada zewnętrzny gwint cylindryczny BSP 3/8", przeznaczony do zamykania kompatybilnych otworów z gwintem wewnętrznym.

Jakie jest ciśnienie pracy korka VSTI 3/8"?

Ciśnienie pracy podane dla tego wariantu wynosi 400 bar. Należy uwzględnić również dopuszczalne parametry pozostałych elementów połączenia.

Co oznacza uszczelnienie ED?

ED to uszczelnienie elastomerowe przeznaczone do współpracy z odpowiednio przygotowaną powierzchnią przyłącza hydraulicznego.

Jakim kluczem montuje się korek VSTI?

Korek posiada gniazdo sześciokątne pod klucz imbusowy. Narzędzie należy dopasować do rzeczywistego rozmiaru gniazda.

Z jakiego materiału wykonany jest korek?

Produkt wykonany jest ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Jakie są oznaczenia Parker Ermeto, Cast i Vitillo?

Na karcie produktu HYDRON podano Parker Ermeto VSTI3/8ED, Cast 107603 oraz Vitillo ATMG06ELX. Symbol produktu to 4BN-06WD. Zgodność katalogową zamiennika należy potwierdzić przed zastosowaniem.
