Hydraulika do łuparki do drewna moc łupania: 19 ton czas cyklu łupania: 14-17 sekund. Siłownik pompa silnik zbiornik 45 litrów rozdzielacz 2 sekcyjny dodatkowe chłodzenie

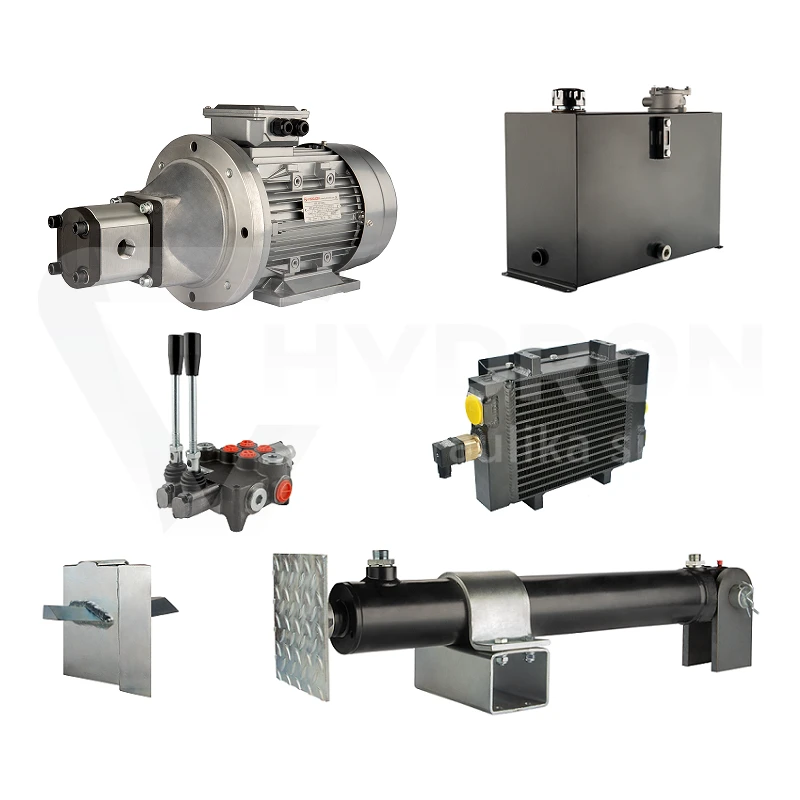

Zestaw elementów do budowy układu hydraulicznego w bardzo mocnej i wydajnej łuparce do drewna. Parametry hydrauliczne elementów z zestawu zostały dobrane do łuparek pracujących w trybie ciągłym w ciężkich warunkach, w których nie sprawdzają się oferowane na rynku komercyjne, gotowe łuparki.

Moc siłownika łupania w oferowanym zestawie umożliwia łupanie średnich i dużych pni z drewna:

• bardzo miękkiego typu: osika, topola, wierzba, świerk, jodła
• miękkiego typu: sosna, lipa, jawor, olcha, leszczyna, kasztan szlachetny, jałowiec, platan, modrzew
• średnio twardego typu: brzoza, wiąz, orzech, sosna czarna
• twardego typu: dąb szypułkowy, jesion, grusza, jabłoń
• bardzo twardego typu: buk, grab, dąb bezszypułkowy

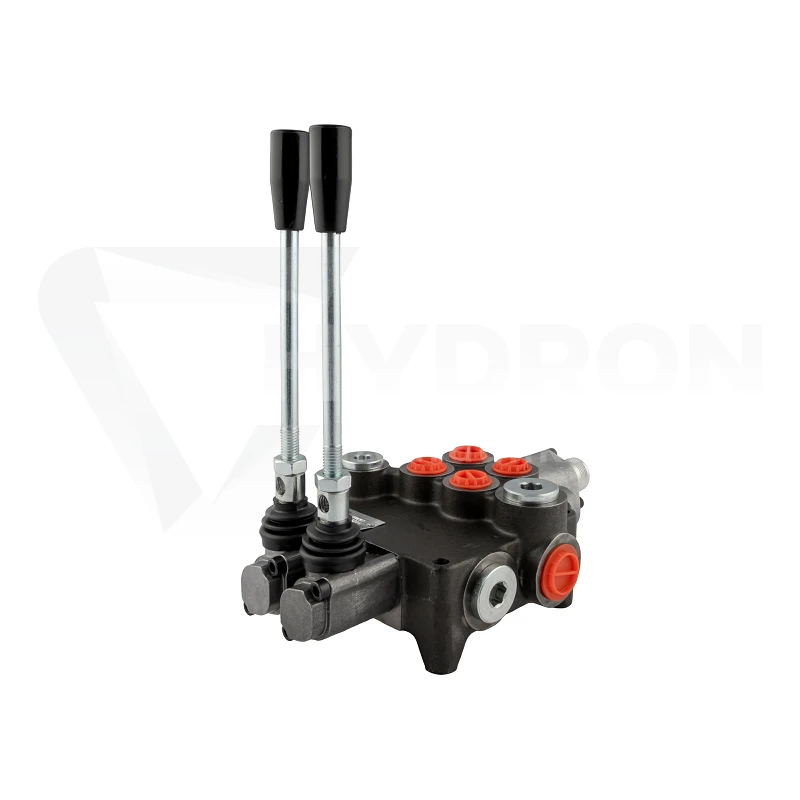

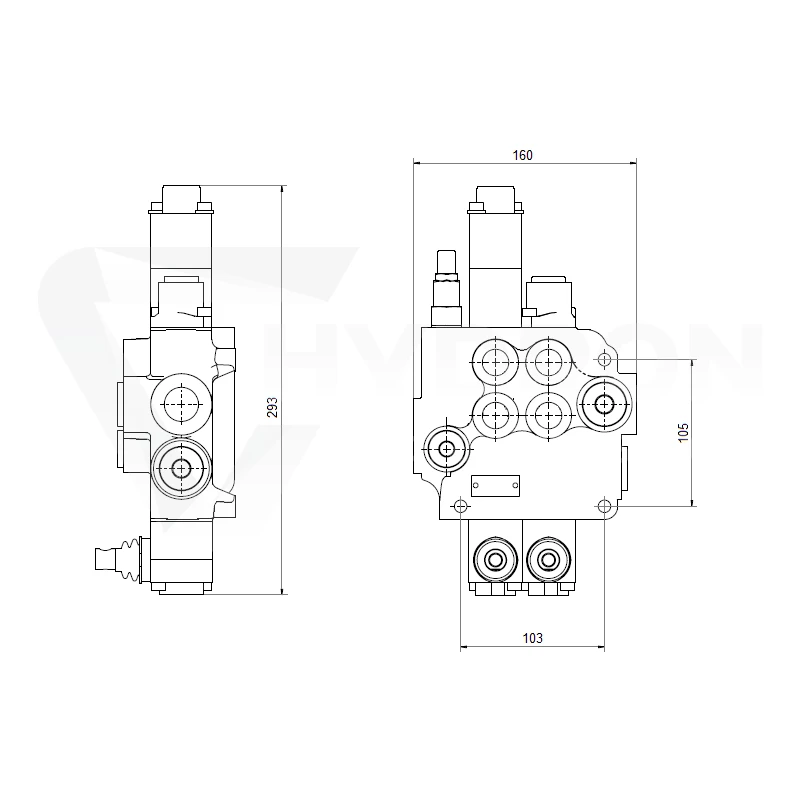

ROZDZIELACZ HYDRAULICZNY - SPECJALNY DO ŁUPARKI

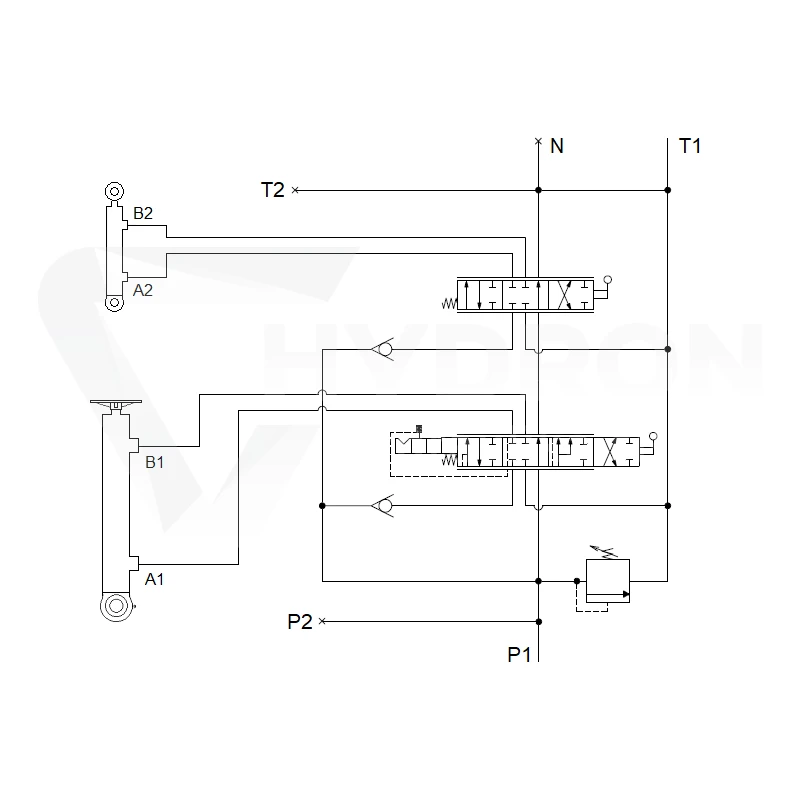

Zaprojektowany specjalnie do łuparek do drewna. Na suwak w jedną stronę działa sprężyna, a w drugą jest zatrzask z odskokiem. W trakcie łupania, ze względów bezpieczeństwa, rozdzielacz wymaga przytrzymania dźwigni, natomiast powrót tłoczyska jest na zatrzasku, który sam odskakuje gdy siłownik schowa się do końca i wróci do pozycji startowej. Rozwiązanie to pozwala na zmianę pnia i sprzątnięcie łupin podczas ruchu powrotnego tłoka. Dodatkowo, po powrocie tłoczyska, zatrzask sam odskakuje i odciąża pompę, dzięki temu układ hydrauliczny się nie grzeje. W pozycji neutralnej olej swobodnie przepływa przez rozdzielacz i idzie na kanał powrotny do zbiornika. Rozdzielacz posiada dodatkowo dwie prędkości wysuwu tłoczyska, które wysuwa się szybciej w drodze do pnia, natomiast po dotarciu zwalnia i nabiera mocy nacisku. Rozwiązanie to przyspiesza cykl łupania zwiększając wydajność łuparki oraz eliminuje efekt uderzenia elementu łupiącego w pień, zjawisko to stwarza wiele problemów podczas pracy z łuparką.

Dodatkowa sekcja umożliwiająca sterowanie dowolnym siłownikiem dwustronnego działania. Może to być siłownik sterujący podajnikiem do pni lub siłownik przeznaczony do ustawienia wysokości noża krzyżowego. Hydrauliczna regulacja wysokości noża skraca czas obsługi łuparki i umożliwia szybkie dostosowanie wysokości noża do pni o różnej średnicy.

2

dźwignia z 3 pozycjami roboczymi i 1 pozycją neutralną (3 - 1 - 0 - 2)

• 1 - wysuw tłoczyska
• 3 - przyspieszony wysuw tłoczyska
• 0 - zatrzymanie tłoczyska
• 2 - powrót tłoczyska (zatrzask z odskokiem)

dźwignia z 2 pozycjami roboczymi i 1 pozycją neutralną (1 - 0 - 2)

• 1 - wysuw tłoczyska
• 0 - zatrzymanie tłoczyska
• 2 - powrót tłoczyska

zewnętrzny M22x1.5 (gotowy pod przewód z nakrętką DKOL)

zewnętrzny M27x2 (gotowy pod przewód z nakrętką DKOL)

zewnętrzne M22x1.5 (gotowy pod przewód z nakrętką DKOL)

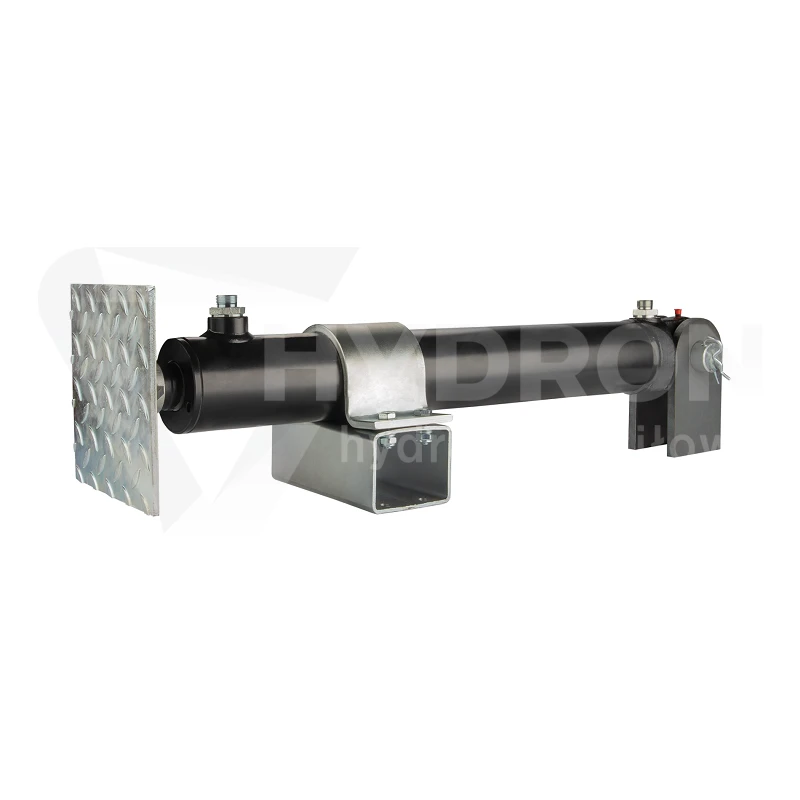

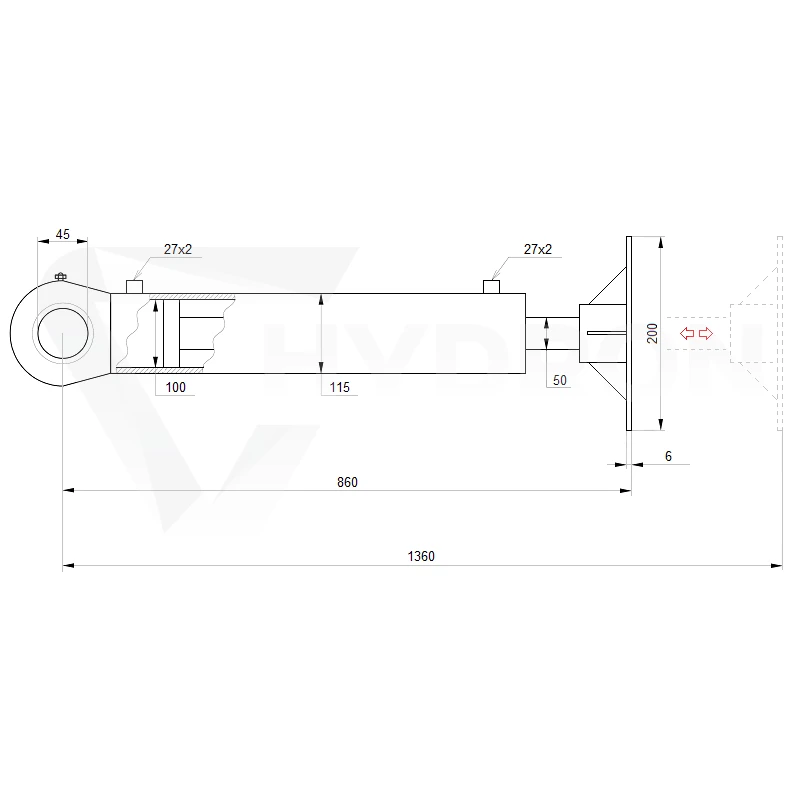

SIŁOWNIK HYDRAULICZNY - SPECJALNY DO ŁUPARKI

Specjalny siłownik dwustronnego działania przystosowany do rozłupywania pni w łuparkach do drewna. Wyposażony w specjalną blachę perforowaną, stabilizującą pień podczas posuwu i łupania drewna. Wyposażony w mocowanie oraz specjalną podporę pozwalającą na bezpieczną i stabilną pracę siłownika.

dwustronnego działania

500 mm

860 mm

1360 mm

19,2 ton

14 - 17 sekund

550 mm

zewnętrzne M22x1.5 (gotowe pod przewody z nakrętką DKOL)

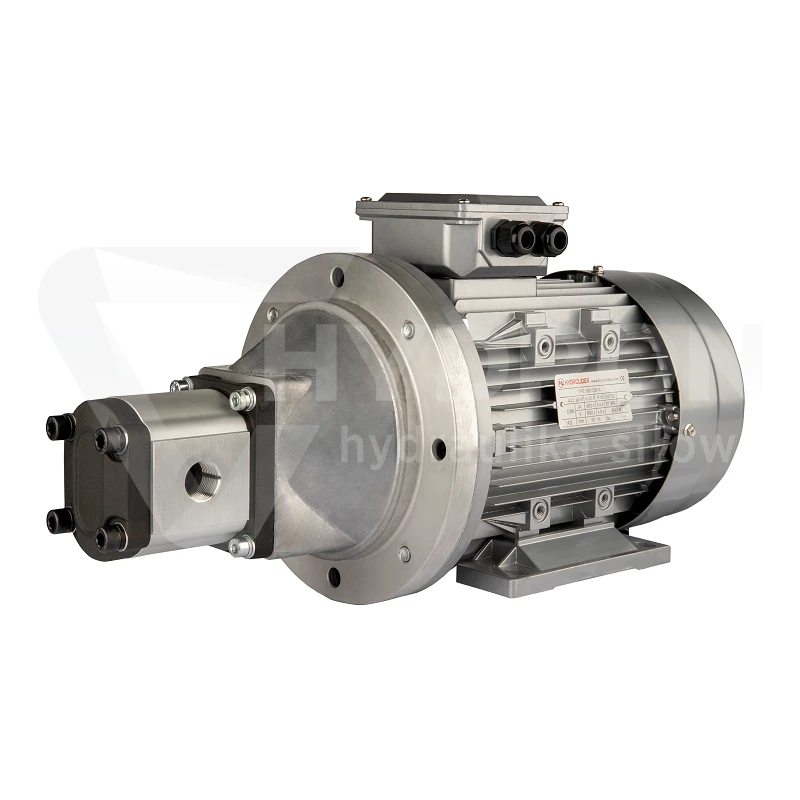

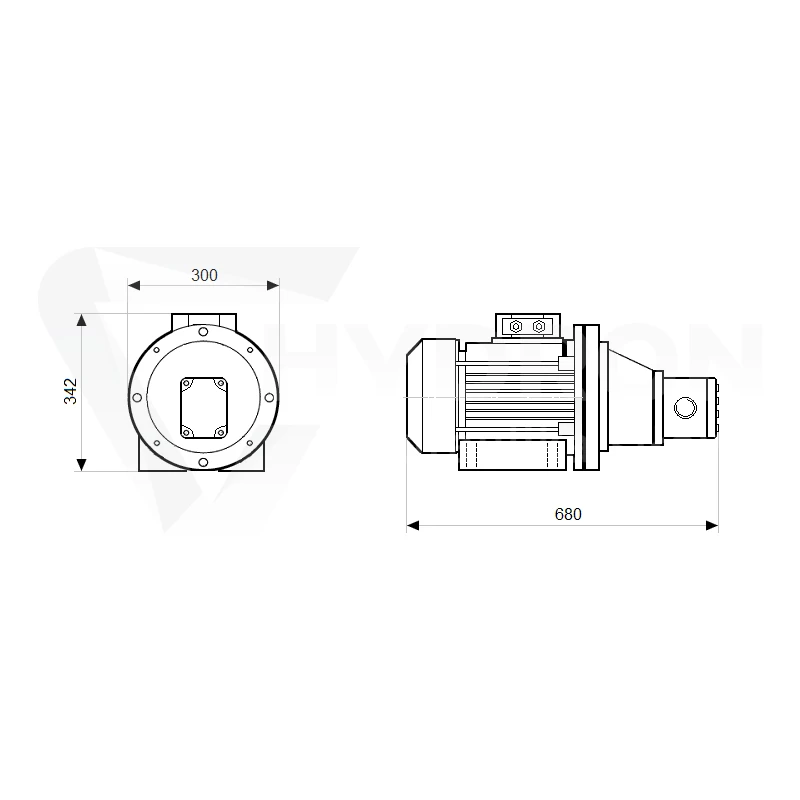

POMPA I SILNIK ELEKTRYCZNY - SPECJALNY DO ŁUPARKI

Kompletny napęd łuparki do drewna, w którego skład wchodzi silnik elektryczny 3-fazowy oraz 1 sekcyjna pompa hydrauliczna, sprzęgło, łącznik dzwonowy i śruby do połączenia z silnikiem.

3-fazowy

Zasilanie:

Prąd:

Materiał korpusu silnika:

Typ pompy:

Wymiary całego napędu:

Gwint na ssaniu:

Gwint na tłoczeniu:

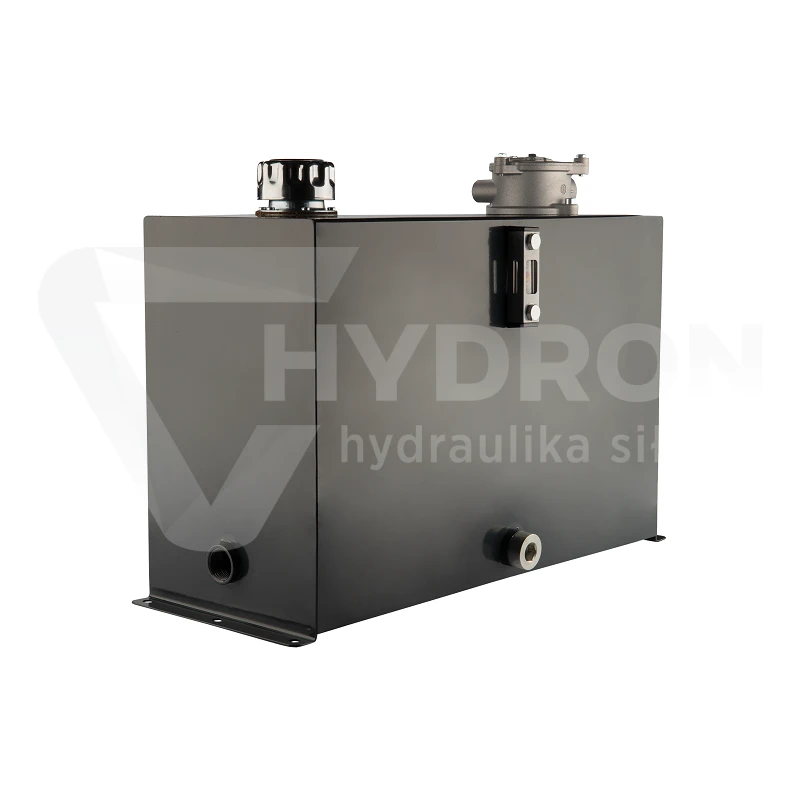

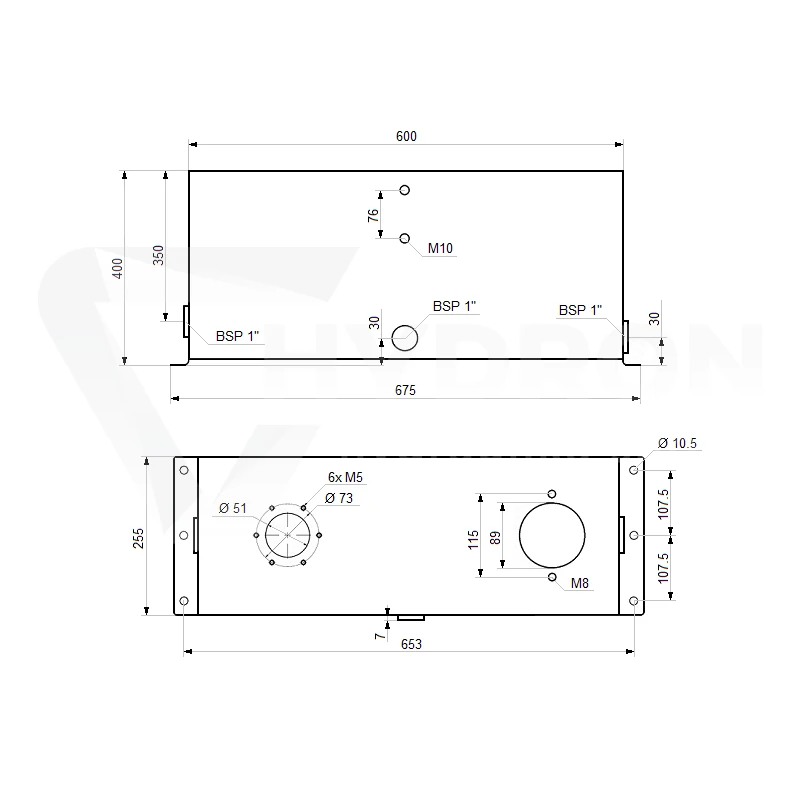

ZBIORNIK OLEJU Z FILTRACJĄ - SPECJALNY DO ŁUPARKI

Zastosowanie zbiornika oleju:

Kompletny zbiornik olejowy z mocowaniem do podstawy, wyposażony w korek wlewowy z odpowietrznikiem i siatką filtrującą, miarkę poziomu oleju z termometrem, korek zlewowy z magnesem oraz filtr zanurzeniowy z bypasem przy ciśnieniu 1,5 bar i wymiennym wkładem.

Pojemność całkowita zbiornika:

Poziom filtracji:

Miejsce filtracji:

Wymiary zbiornika:

Rozstaw otworów montażowych:

Gwint na ssaniu:

Gwint na powrocie:

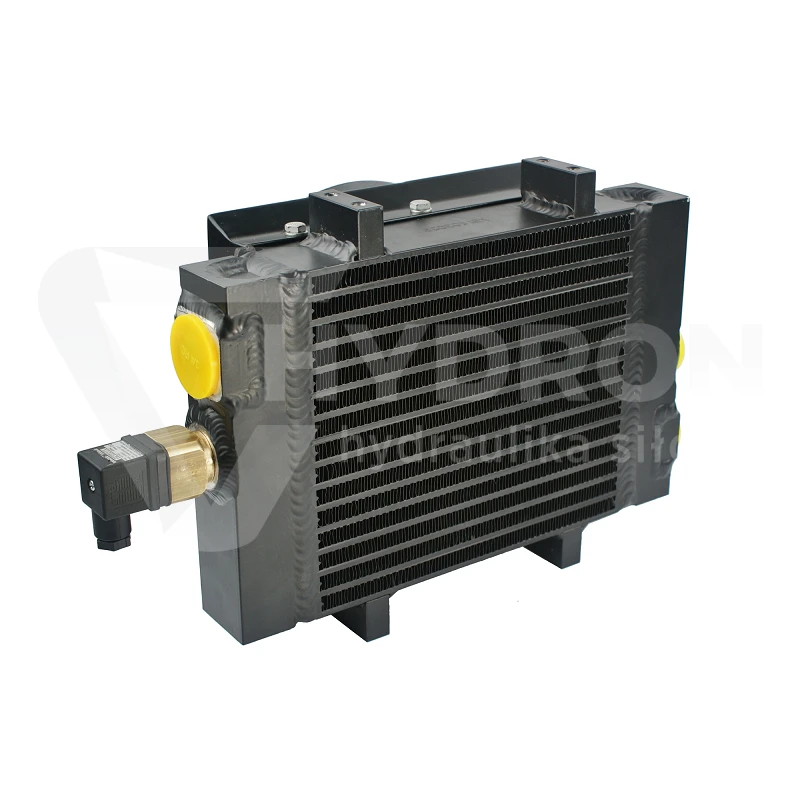

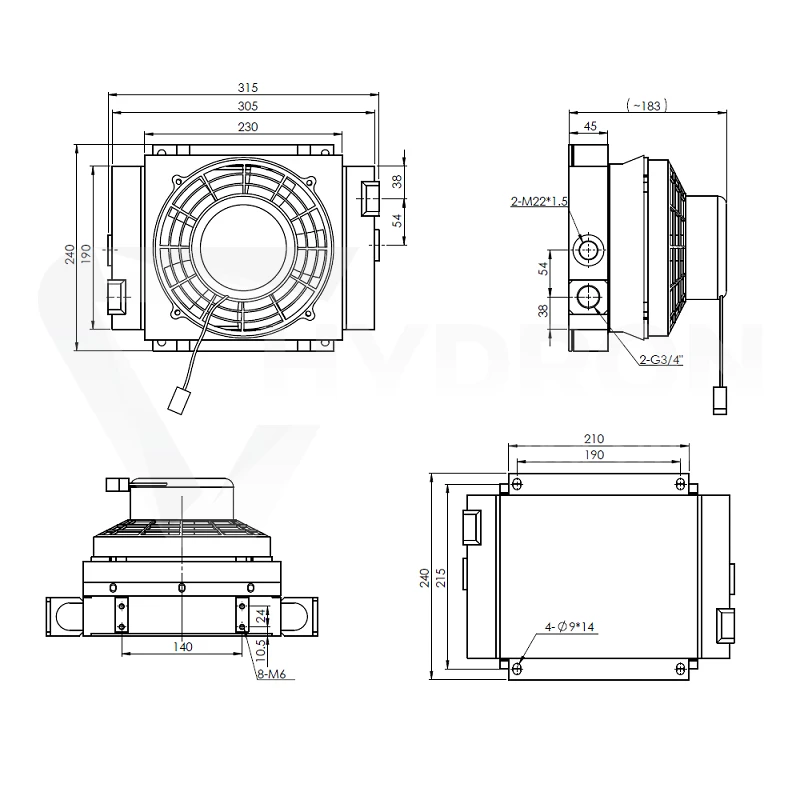

DODATKOWE CHŁODZENIE UKŁADU HYDRAULICZNEGO

Zastosowanie chłodzenia:

Chłodnica oleju zapewnia możliwość jeszcze dłuższej pracy łuparki bez potrzeby robienia przerw na schładzanie układu hydraulicznego. Polecana szczególnie w łuparkach, które pracują w trybie przemysłowym w firmach i gospodarstwach gdzie występuje duża obróbka drewna i wymagana jest długa i nieprzerwana praca łuparki.

Rodzaj chłodzenia:

Medium chłodzące:

Zasilanie:

Średnica wentylatora:

Przepływ powietrza:

Wymiary chłodnicy:

Gwint na wejściu:

Gwint na wyjściu:

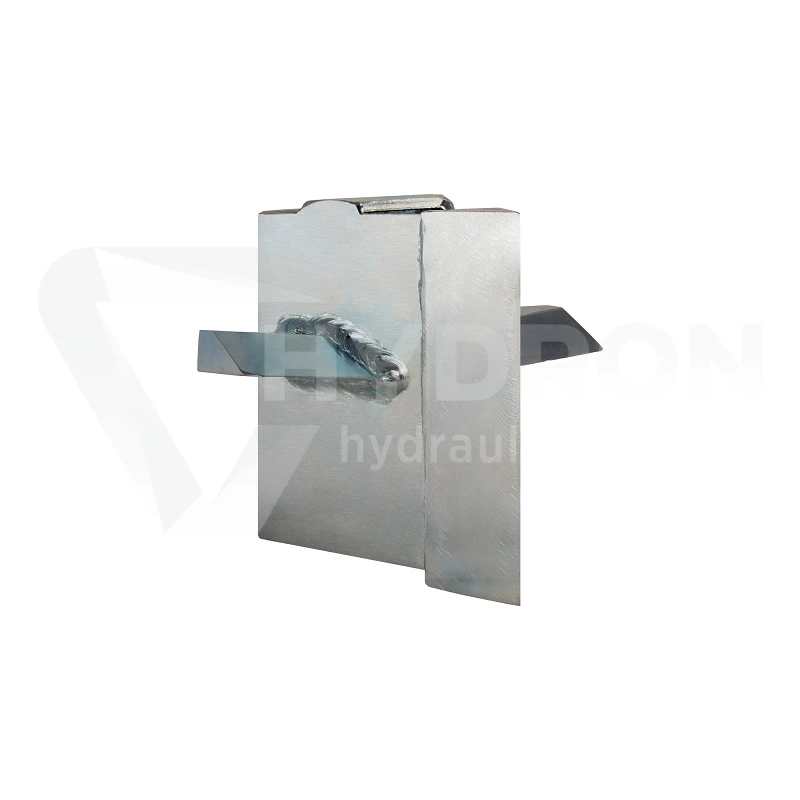

KRZYŻOWY NÓŻ ŁUPIĄCY - SPECJALNY DO ŁUPARKI

Wysokość:

Materiał korpusu:

Materiał noży:

Powłoka:

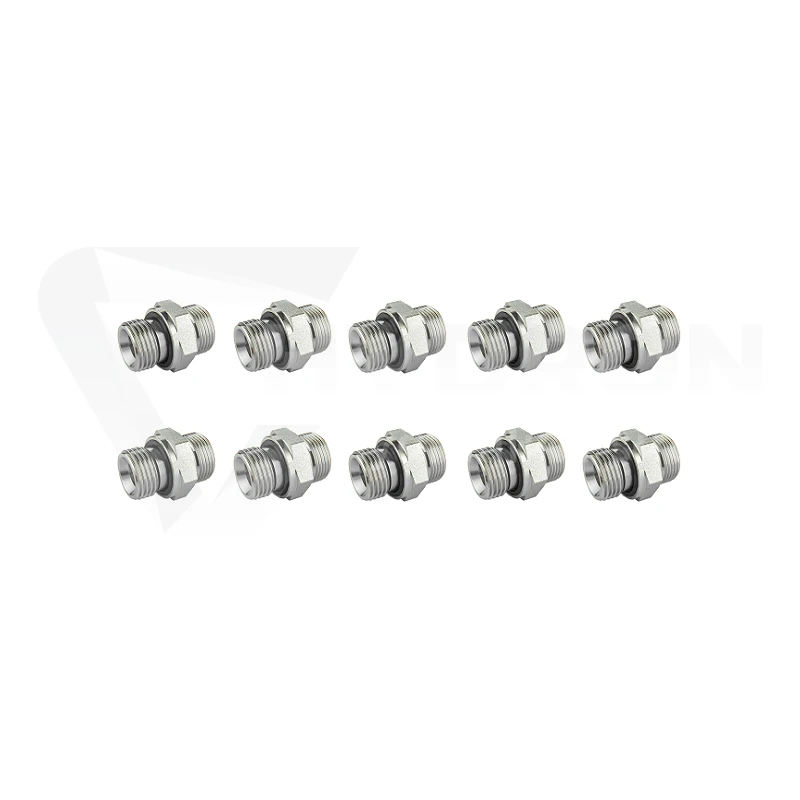

ELEMENTY ZŁĄCZNE I PRZEWODY

Dane techniczne:

• Wszystkie przyłącza hydrauliczne wkręcane w otwory w siłowniku, pompie, zbiorniku i rozdzielaczu są dołączone do oferowanego zestawu (zdjęcie poglądowe)
• Z uwagi na dowolność i zróżnicowane rozwiązania przy projektowaniu łuparki nie byliśmy w stanie tak dobrać długości przewodów hydraulicznych, aby pasowały one do projektów i rozwiązań zastosowanych przez wszystkich użytkowników. W związku z tym nie zdecydowaliśmy się na umieszczenie ich w oferowanym zestawie. Polecamy zakup przewodów hydraulicznych na końcu, jak już wszystkie elementy hydrauliczne z zestawu będą zamontowane na ramie łuparki.
