Przewód hydrauliczny wąż DN16 AA M27 0,5mb 250bar

Czym jest przewód hydrauliczny AA M27x1,5

Przewód hydrauliczny AA M27x1,5 o długości 500 mm jest kompletnym przewodem przeznaczonym do pracy w instalacjach hydrauliki siłowej, w których medium roboczym jest najczęściej olej hydrauliczny. Tego typu przewody hydrauliczne stosowane są do łączenia elementów układu hydraulicznego takich jak rozdzielacze, siłowniki hydrauliczne, zawory czy inne przewody hydrauliczne. Gotowy przewód hydrauliczny pozwala na szybki montaż w instalacji oraz zapewnia szczelne i trwałe połączenie elementów układu.Oznaczenie AA oznacza, że przewód posiada dwie proste końcówki z gwintem wewnętrznym. W tym przypadku zastosowano gwint metryczny M27x1,5, który jest spotykany w wielu instalacjach hydraulicznych w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych. Dzięki temu przewód może być bezpośrednio wkręcony w elementy instalacji hydraulicznej wyposażone w gwint zewnętrzny M27x1,5.

Budowa i konstrukcja produktu

Przewód hydrauliczny stosowany w hydraulice siłowej posiada wielowarstwową konstrukcję zapewniającą odporność na wysokie ciśnienie robocze oraz trudne warunki pracy. Wewnętrzna warstwa przewodu wykonana jest z gumy syntetycznej odpornej na działanie oleju hydraulicznego. Warstwa ta odpowiada za transport medium roboczego oraz zapewnia szczelność całego układu hydraulicznego. Na rdzeniu przewodu znajduje się oplot stalowy wzmacniający konstrukcję węża hydraulicznego. Oplot ten pozwala na pracę przewodu przy określonym ciśnieniu roboczym oraz zwiększa jego odporność na rozciąganie i uszkodzenia mechaniczne. Zewnętrzna warstwa ochronna zabezpiecza przewód przed ścieraniem, uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Dzięki temu przewody hydrauliczne mogą pracować w trudnych warunkach eksploatacyjnych w maszynach mobilnych oraz instalacjach przemysłowych. Na obu końcach przewodu znajdują się zakute końcówki hydrauliczne z gwintem wewnętrznym M27x1,5. Tego typu zakończenia umożliwiają szybkie i szczelne połączenie przewodu z elementami instalacji hydraulicznymi.

Zasada działania w instalacji hydraulicznej

W układzie hydrauliki siłowej przewody hydrauliczne odpowiadają za transport medium roboczego pomiędzy poszczególnymi elementami instalacji. Pompa hydrauliczna wytwarza przepływ oleju pod ciśnieniem, który następnie kierowany jest przez przewody hydrauliczne do rozdzielaczy, siłowników hydraulicznych lub innych elementów wykonawczych. Przewód hydrauliczny AA M27x1,5 o długości 500 mm umożliwia połączenie elementów instalacji znajdujących się w niewielkiej odległości od siebie. Krótkie przewody stosowane są najczęściej w obrębie sekcji rozdzielaczy, bloków hydraulicznych lub przyłączeń elementów wykonawczych. Odpowiedni dobór średnicy przewodu, jego długości oraz rodzaju końcówek hydraulicznych ma bardzo duże znaczenie dla prawidłowej pracy całego układu hydraulicznego.

Normy i standardy techniczne

W hydraulice siłowej stosowane są różne standardy gwintów, które umożliwiają łączenie elementów instalacji hydraulicznej. Gwint M27x1,5 należy do gwintów metrycznych stosowanych w wielu układach hydraulicznych w maszynach rolniczych oraz przemysłowych. W instalacjach hydraulicznych można również spotkać inne standardy gwintów takie jak BSP, NPT czy JIC. Każdy z tych standardów różni się konstrukcją gwintu oraz sposobem uszczelnienia połączenia. Dlatego bardzo ważne jest prawidłowe dopasowanie elementów instalacji hydraulicznej oraz stosowanie odpowiednich komponentów takich jak złączki hydrauliczne czy szybkozłącza hydrauliczne.

Zastosowanie przewodu hydraulicznego

Przewody hydrauliczne z końcówkami AA M27x1,5 stosowane są w wielu branżach wykorzystujących hydraulikę siłową. Bardzo często spotykane są w maszynach rolniczych, gdzie odpowiadają za transport oleju hydraulicznego pomiędzy elementami instalacji hydraulicznej. W branży budowlanej przewody hydrauliczne stosowane są w koparkach, ładowarkach oraz innych maszynach roboczych. W przemyśle produkcyjnym przewody hydrauliczne wykorzystywane są w instalacjach hydraulicznych zasilających różnego rodzaju urządzenia technologiczne. Przewody hydrauliczne stosowane są także w serwisach hydrauliki siłowej zajmujących się naprawą oraz budową instalacji hydraulicznych w maszynach i urządzeniach.

Różnice względem innych przewodów hydraulicznych

Przewody hydrauliczne różnią się między sobą przede wszystkim średnicą DN, konstrukcją węża hydraulicznego, długością przewodu oraz rodzajem końcówek hydraulicznych. W przypadku przewodów z końcówkami AA obie strony przewodu posiadają gwint wewnętrzny, co umożliwia bezpośrednie połączenie z elementami instalacji wyposażonymi w gwint zewnętrzny. W innych konfiguracjach przewodów stosowane są końcówki AB, BB lub inne warianty zależne od sposobu podłączenia w instalacji hydraulicznej.

Najczęstsze błędy przy doborze przewodu hydraulicznego

Jednym z najczęstszych błędów jest dobór przewodu hydraulicznego wyłącznie na podstawie gwintu końcówki bez uwzględnienia średnicy węża hydraulicznego oraz parametrów ciśnienia roboczego instalacji. Błędy mogą dotyczyć również długości przewodu. Zbyt krótki przewód może powodować naprężenia podczas pracy maszyny, natomiast zbyt długi przewód może ocierać o elementy konstrukcyjne i ulegać szybszemu zużyciu. Kolejnym problemem jest stosowanie elementów instalacji hydraulicznej o niezgodnych standardach gwintów.

Podczas budowy lub modernizacji instalacji hydraulicznej przewód hydrauliczny powinien być dobierany razem z innymi elementami układu hydraulicznymi. W praktyce często stosowane są również węże hydrauliczne o innych średnicach, złączki hydrauliczne umożliwiające łączenie elementów instalacji oraz szybkozłącza hydrauliczne stosowane w maszynach rolniczych i budowlanych. W instalacjach przemysłowych często stosowana jest również armatura pneumatyczna oraz elementy związane z medium roboczym, takie jak olej hydrauliczny.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

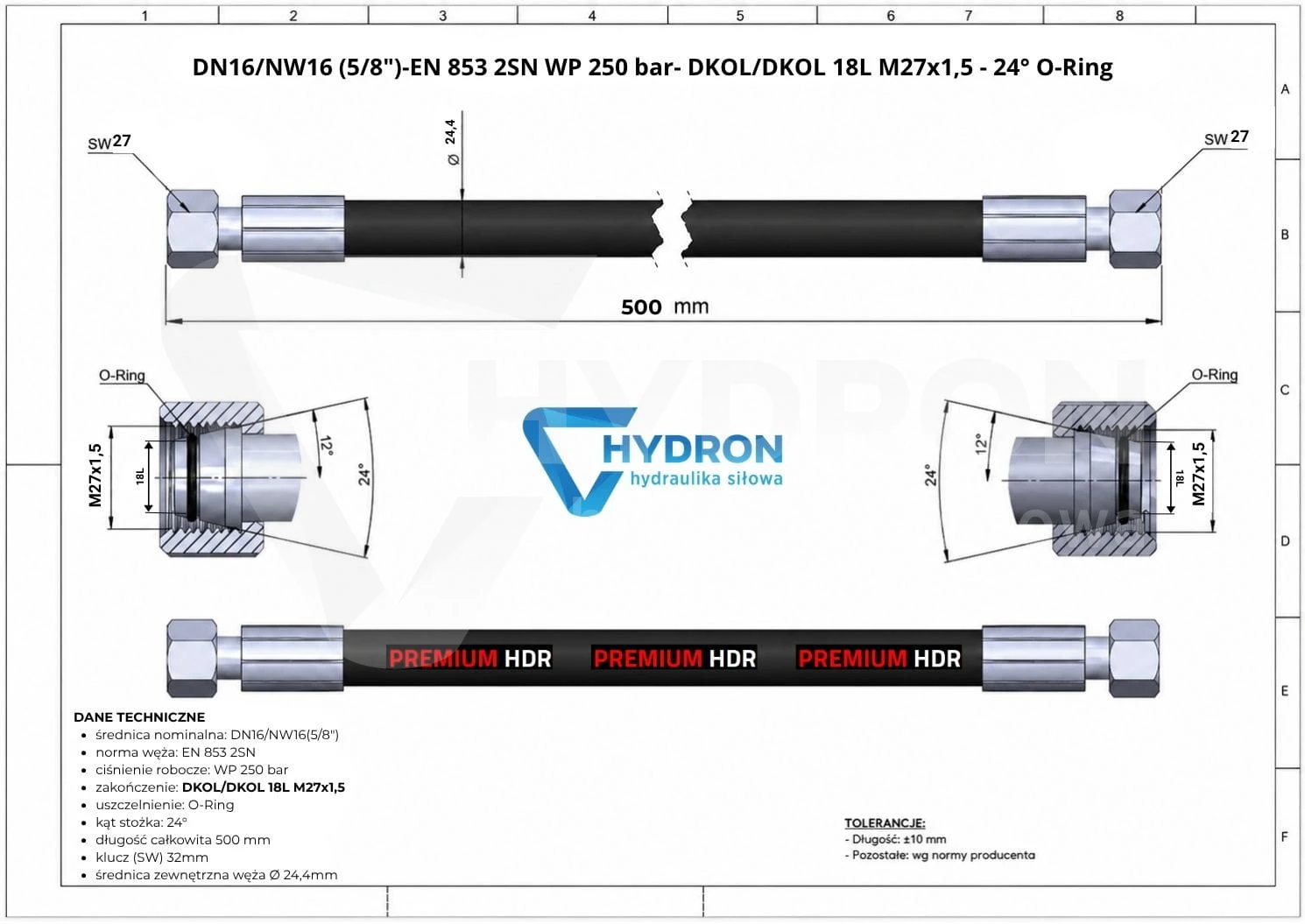

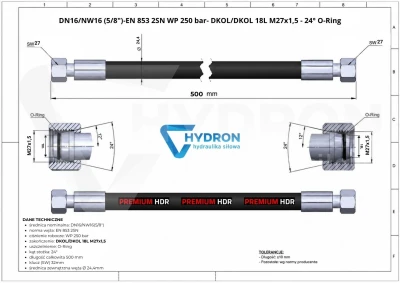

Przewód hydrauliczny DN16 2SN AA M27 - 0,5mb 250 bar

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M27x1,5 18L.

• Wąż o średnicy wewnętrznej DN16 (5/8" = 16mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M27x1,5 ( nakrętka )

• Końcówka prawa = gwint M27x1,5 ( nakrętka )

• Ciśnienie robocze 250bar. Długość 0,5mb (50cm = 500mm )

• Zdjęcie poglądowe

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ

Do czego stosuje się przewód hydrauliczny AA M27x1,5
Przewód hydrauliczny tego typu stosowany jest do łączenia elementów instalacji hydraulicznej takich jak rozdzielacze, siłowniki hydrauliczne oraz zawory.

Czy przewód hydrauliczny AA M27x1,5 jest gotowy do montażu
Tak. Jest to kompletny przewód hydrauliczny z zakutymi końcówkami, który można bezpośrednio zamontować w instalacji hydraulicznej.

Jak sprawdzić czy przewód będzie pasował do instalacji
Należy sprawdzić typ gwintu oraz jego wymiar. W tym przypadku przewód posiada gwint wewnętrzny M27x1,5.

Czy przewód hydrauliczny można stosować w maszynach rolniczych
Tak. Przewody hydrauliczne są powszechnie stosowane w instalacjach hydraulicznych maszyn rolniczych.

Od czego zależy cena przewodu hydraulicznego
Cena przewodu hydraulicznego zależy od jego długości, średnicy węża hydraulicznego oraz rodzaju zastosowanych końcówek.
