Przewód hydrauliczny wąż DN20 AA M33 1,5mb 215bar

Czym jest przewód hydrauliczny AA M33x2 1500 mm

Przewód hydrauliczny AA M33x2 o długości 1500 mm to gotowy przewód stosowany w instalacjach hydrauliki siłowej do transportu medium roboczego pod wysokim ciśnieniem. Tego typu przewody są powszechnie wykorzystywane w układach hydraulicznych maszyn rolniczych, budowlanych oraz urządzeń przemysłowych, gdzie konieczne jest bezpieczne i szczelne połączenie elementów instalacji hydraulicznej. Oznaczenie AA M33x2 informuje, że przewód posiada po obu stronach końcówki z gwintem metrycznym M33x2 zakończone nakrętką. Taka konfiguracja umożliwia bezpośrednie połączenie z elementami instalacji wyposażonymi w gwint zewnętrzny w standardzie metrycznym, takimi jak złączki hydrauliczne, rozdzielacze, siłowniki czy bloki hydrauliczne. Przewody tego typu stanowią jeden z podstawowych elementów każdej instalacji hydraulicznej, ponieważ umożliwiają transport oleju hydraulicznego pomiędzy podzespołami układu. Właściwie dobrany przewód hydrauliczny zapewnia stabilny przepływ medium roboczego oraz bezpieczeństwo pracy całego systemu hydraulicznego.

Budowa i konstrukcja przewodu hydraulicznego

Przewód hydrauliczny AA M33x2 1500 mm jest konstrukcją wielowarstwową zaprojektowaną do pracy w wymagających warunkach eksploatacyjnych. Rdzeń przewodu wykonany jest z elastycznej gumy syntetycznej odpornej na działanie olejów hydraulicznych oraz wysokich temperatur pracy. Warstwę wzmacniającą stanowi oplot stalowy podwójny, którego zadaniem jest zwiększenie odporności przewodu na ciśnienie robocze oraz impulsy ciśnieniowe powstające w układzie hydraulicznym. Dzięki zastosowaniu stalowego wzmocnienia przewód zachowuje odpowiednią wytrzymałość mechaniczną nawet przy intensywnej eksploatacji. Zewnętrzna powłoka przewodu wykonana jest z gumy odpornej na ścieranie, działanie czynników atmosferycznych oraz olejów przemysłowych. Taka konstrukcja pozwala stosować przewód zarówno w instalacjach stacjonarnych, jak i w hydraulice mobilnej. Na obu końcach przewodu znajdują się profesjonalnie zaciśnięte końcówki hydrauliczne z gwintem metrycznym M33x2. Proces zakuwania wykonywany jest przy użyciu specjalistycznych zakuwarek do węży hydraulicznych, co zapewnia szczelność oraz wysoką trwałość połączenia.

Zasada działania przewodu w układzie hydraulicznym

Przewód hydrauliczny w instalacji hydrauliki siłowej pełni funkcję elastycznego elementu transportującego medium robocze pomiędzy komponentami układu hydraulicznym. Medium roboczym najczęściej jest olej hydrauliczny, który pod ciśnieniem przekazywany jest pomiędzy pompą hydrauliczną, rozdzielaczem oraz siłownikami hydraulicznymi. Podczas pracy układu hydraulicznego pompa generuje ciśnienie, które powoduje przepływ oleju przez przewody hydrauliczne. Dzięki odpowiedniej konstrukcji przewód zachowuje szczelność oraz wytrzymałość przy wysokich wartościach ciśnienia. Elastyczność przewodu umożliwia kompensowanie drgań oraz ruchów elementów instalacji hydraulicznej. Jest to szczególnie istotne w hydraulice mobilnej, gdzie przewody pracują w zmiennych warunkach mechanicznych. Właściwie dobrany przewód hydrauliczny pozwala utrzymać stabilny przepływ medium oraz zapobiega stratom ciśnienia w instalacji hydraulicznej.

Normy i standardy stosowane w hydraulice siłowej

Elementy instalacji hydrauliki siłowej produkowane są zgodnie z międzynarodowymi normami technicznymi, które zapewniają kompatybilność komponentów różnych producentów. W przypadku przewodów hydraulicznych oraz końcówek stosowane są między innymi normy:

• DIN – niemieckie normy techniczne stosowane w hydraulice przemysłowej
• ISO – międzynarodowe normy dotyczące wymiarów oraz wytrzymałości komponentów
• EN – europejskie normy dla węży hydraulicznych
• SAE – standardy stosowane w hydraulice mobilnej
• BSP – standard gwintów rurowych
• JIC – standard gwintów stożkowych stosowanych w hydraulice

Gwint M33x2 należy do grupy gwintów metrycznych stosowanych w hydraulice siłowej zgodnie z normami ISO oraz DIN. Zapewnia on wysoką szczelność oraz kompatybilność z wieloma elementami instalacji hydraulicznej.

Zastosowanie przewodu hydraulicznego AA M33x2

Przewody hydrauliczne z końcówkami M33x2 stosowane są w wielu gałęziach przemysłu oraz w hydraulice mobilnej. Najczęściej można je spotkać w instalacjach hydraulicznych maszyn rolniczych, gdzie odpowiadają za transport oleju pomiędzy pompą, rozdzielaczem oraz siłownikami. W sektorze budowlanym przewody hydrauliczne wykorzystywane są w koparkach, ładowarkach oraz maszynach drogowych. W tych zastosowaniach muszą one pracować w trudnych warunkach środowiskowych oraz przy wysokich obciążeniach. W przemyśle produkcyjnym przewody hydrauliczne stosowane są w prasach hydraulicznych, liniach technologicznych oraz systemach zasilania hydraulicznego. Przewody tego typu wykorzystywane są również w serwisach hydrauliki siłowej zajmujących się naprawą i produkcją przewodów hydraulicznych.

Różnice pomiędzy przewodami hydraulicznymi

W hydraulice siłowej stosuje się wiele różnych typów przewodów hydraulicznych. Różnią się one między innymi średnicą DN, typem wzmocnienia oraz maksymalnym ciśnieniem roboczym. Średnica DN określa średnicę wewnętrzną przewodu i ma bezpośredni wpływ na przepływ medium roboczego w instalacji hydraulicznej. Zbyt mała średnica może powodować wzrost oporów przepływu oraz nagrzewanie się oleju hydraulicznego. Różnice dotyczą również konstrukcji przewodu. Węże hydrauliczne mogą posiadać jeden oplot stalowy, dwa oploty lub wzmocnienia spiralne stosowane w przewodach wysokociśnieniowych. Istotną różnicą jest również typ zastosowanych końcówek hydraulicznych. W zależności od instalacji stosuje się końcówki z gwintami metrycznymi, BSP, NPT lub JIC.

Najczęstsze błędy przy doborze przewodu hydraulicznego

Jednym z najczęstszych błędów jest nieprawidłowy dobór średnicy przewodu hydraulicznego. Zbyt mała średnica powoduje spadki ciśnienia w instalacji hydraulicznej oraz zwiększone zużycie energii. Drugim częstym problemem jest dobór niewłaściwego gwintu. W hydraulice siłowej stosuje się wiele standardów gwintów, dlatego przed zakupem przewodu należy dokładnie sprawdzić typ przyłącza. Błędem jest również stosowanie przewodów o zbyt niskim ciśnieniu roboczym. W instalacji hydraulicznej przewód musi posiadać odpowiedni zapas wytrzymałości względem maksymalnego ciśnienia pracy. Nieprawidłowe prowadzenie przewodu w instalacji hydraulicznej może prowadzić do jego nadmiernego zginania oraz uszkodzenia zewnętrznej warstwy ochronnej.

Sposób oznaczania przewodu hydraulicznego

• A=końcówka z nakrętką

• B=końcówka z gwintem zewnętrznym

• K=końcówka kolankowa

Parametry techniczne

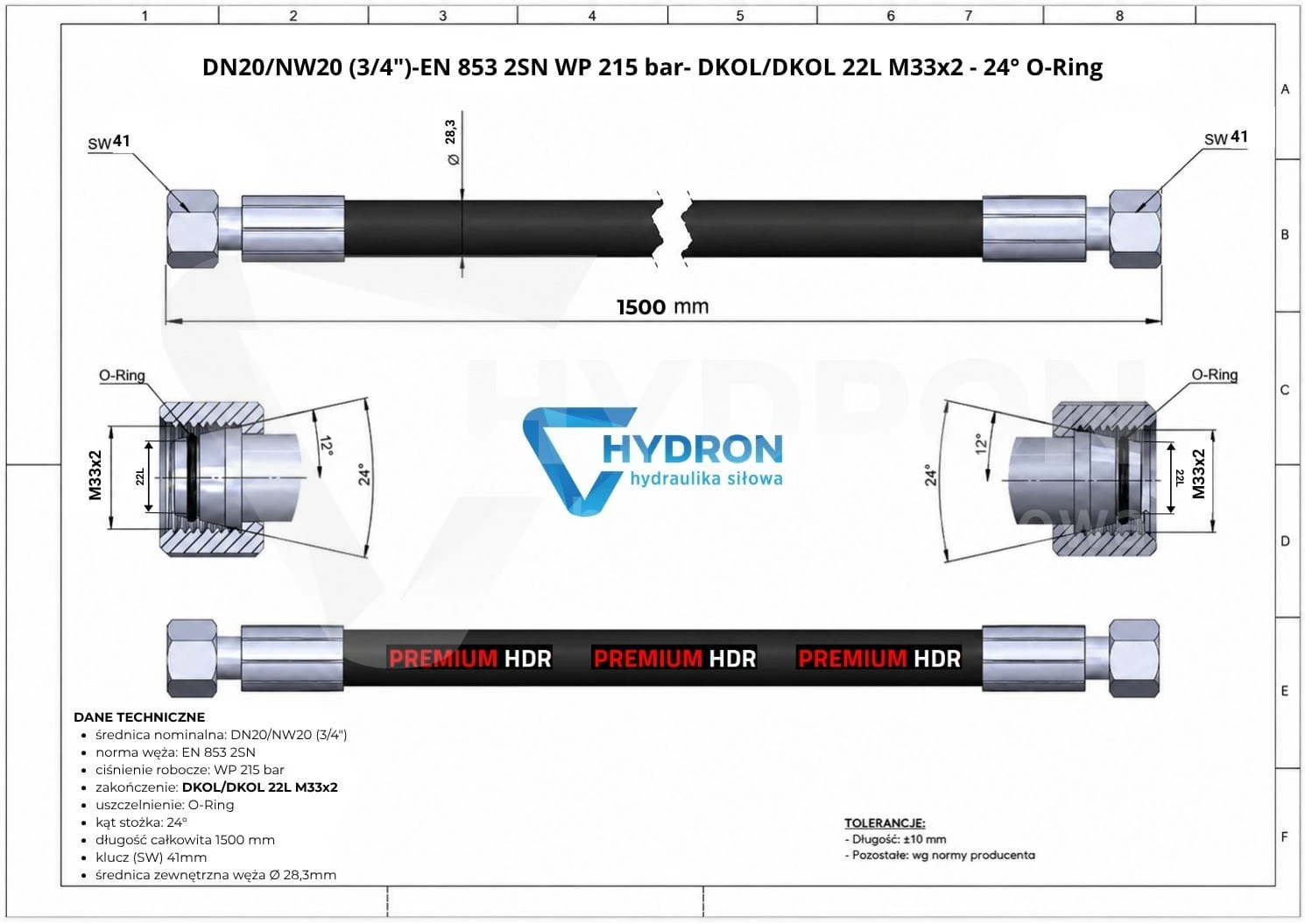

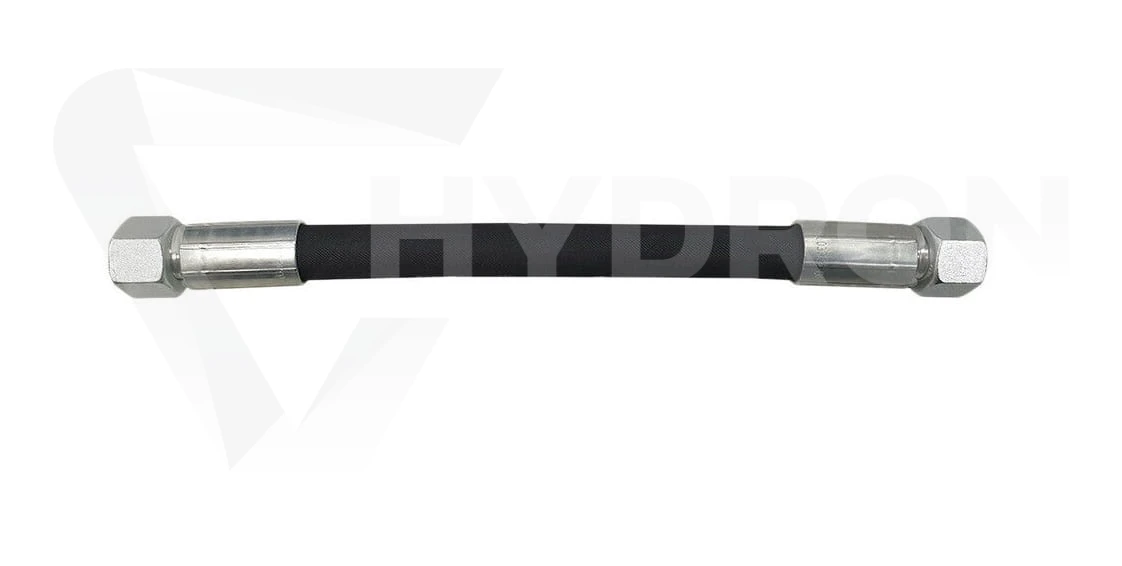

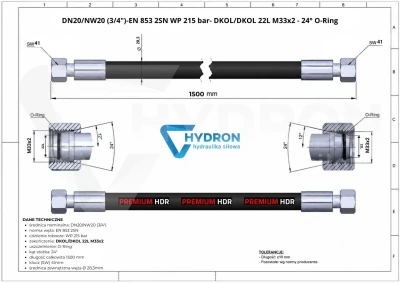

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M33x2  22L.

• Wąż o średnicy wewnętrznej DN20 (3/4" = 20mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M33x2 ( nakrętka )

• Końcówka prawa = gwint M33x2 ( nakrętka )

• Ciśnienie robocze 215bar. Długość 1,5mb (150cm = 1500mm )

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ

Czy przewód hydrauliczny AA M33x2 pasuje do wszystkich instalacji hydraulicznych?
Nie. Przewód musi być dopasowany do średnicy instalacji oraz do rodzaju gwintu stosowanego w danym układzie hydraulicznym.

Czy można skrócić przewód hydrauliczny 1500 mm?
Gotowych przewodów hydraulicznych nie skraca się. W przypadku potrzeby zmiany długości należy wykonać nowy przewód przy użyciu odpowiednich końcówek hydraulicznych i tulei zaciskowych.

Jak sprawdzić czy gwint M33x2 będzie pasował do instalacji?
Należy sprawdzić średnicę gwintu oraz skok gwintu w przyłączu instalacji hydraulicznej. W przypadku wątpliwości warto skonsultować dobór przewodu z serwisem hydrauliki siłowej.

Czy przewód hydrauliczny można stosować do innych mediów niż olej hydrauliczny?
Standardowe przewody hydrauliczne przeznaczone są głównie do transportu oleju hydraulicznego. W przypadku innych mediów należy sprawdzić kompatybilność materiałów.
