Przewód hydrauliczny wąż DN25 AA M36 0,54mb 165bar

Czym jest przewód hydrauliczny AA M36x2 540 mm

Przewód hydrauliczny AA M36x2 o długości 540 mm jest gotowym przewodem stosowanym w instalacjach hydrauliki siłowej do transportu oleju hydraulicznego pod wysokim ciśnieniem. Element ten umożliwia bezpieczne i szczelne połączenie różnych komponentów układu hydraulicznego, takich jak pompy hydrauliczne, siłowniki, rozdzielacze czy bloki zaworowe. W instalacjach hydraulicznych przewody tego typu odpowiadają za przekazywanie energii hydraulicznej pomiędzy elementami układu roboczego maszyny. Oznaczenie AA informuje, że przewód posiada dwa gwinty wewnętrzne. W tym przypadku zastosowano gwint metryczny M36x2 po obu stronach przewodu. Gwint metryczny M36x2 jest często stosowany w instalacjach hydrauliki siłowej o większych przepływach medium roboczego i spotykany jest między innymi w maszynach rolniczych, budowlanych oraz w instalacjach przemysłowych. Długość przewodu 540 mm pozwala na elastyczne połączenie elementów instalacji hydraulicznej bez konieczności stosowania sztywnych przewodów rurowych. Przewody hydrauliczne w takiej konfiguracji są powszechnie wykorzystywane w hydraulice mobilnej, gdzie elementy instalacji pracują w ruchu i są narażone na drgania oraz zmienne obciążenia.

Budowa i konstrukcja przewodu hydraulicznego

Przewód hydrauliczny AA M36x2 540 mm składa się z elastycznego węża hydraulicznego oraz dwóch końcówek hydraulicznych zakończonych gwintem metrycznym M36x2. Wąż hydrauliczny stanowi podstawowy element przewodu i odpowiada za transport medium roboczego pod wysokim ciśnieniem. Rdzeń węża wykonany jest z gumy syntetycznej odpornej na działanie olejów hydraulicznych stosowanych w układach hydrauliki siłowej. Warstwa wzmacniająca przewodu zawiera stalowy oplot, który zapewnia odpowiednią wytrzymałość na ciśnienie robocze oraz zabezpiecza przewód przed deformacją podczas pracy instalacji hydraulicznej. Zewnętrzna powłoka gumowa chroni wąż hydrauliczny przed ścieraniem, uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Dzięki temu przewody hydrauliczne mogą pracować w trudnych warunkach eksploatacyjnych występujących w maszynach rolniczych, budowlanych oraz w przemyśle. Końcówki hydrauliczne są trwale zaciśnięte na przewodzie przy użyciu profesjonalnych zakuwarek do węży hydraulicznych. Proces zakuwania zapewnia szczelność połączenia oraz wysoką odporność na działanie ciśnienia roboczego.

Zasada działania przewodu w układzie hydraulicznym

W układzie hydrauliki siłowej przewód hydrauliczny odpowiada za transport oleju hydraulicznego pomiędzy elementami instalacji. Pompa hydrauliczna generuje ciśnienie robocze, które powoduje przepływ medium roboczego przez przewody hydrauliczne do odbiorników energii, takich jak siłowniki hydrauliczne lub silniki hydrauliczne. Elastyczna konstrukcja przewodu umożliwia kompensowanie drgań oraz ruchów elementów maszyny. Dzięki temu przewody hydrauliczne stosowane są wszędzie tam, gdzie instalacja hydrauliczna podlega dynamicznym obciążeniom i ruchom konstrukcji maszyny. Zastosowanie gwintów metrycznych M36x2 umożliwia bezpośrednie połączenie przewodu z elementami instalacji hydrauliczej bez potrzeby stosowania dodatkowych redukcji. Takie rozwiązanie upraszcza montaż oraz zwiększa niezawodność układu hydraulicznego.

Normy i standardy stosowane w hydraulice siłowej

Elementy instalacji hydraulicznych muszą spełniać określone standardy techniczne zapewniające bezpieczeństwo pracy oraz kompatybilność z innymi komponentami układu hydraulicznego. W przypadku przewodów hydraulicznych stosuje się standardy dotyczące zarówno węży hydraulicznych, jak i gwintów stosowanych w instalacjach hydrauliki siłowej. Gwint metryczny M36x2 należy do standardowych gwintów metrycznych wykorzystywanych w europejskich systemach hydraulicznych. Gwinty metryczne stosowane są powszechnie w hydraulice przemysłowej oraz w hydraulice mobilnej. Węże hydrauliczne stosowane do produkcji przewodów hydraulicznych spełniają normy wytrzymałościowe określające dopuszczalne ciśnienie robocze oraz odporność na czynniki zewnętrzne. Normy te określają również konstrukcję oplotów stalowych oraz wymagania dotyczące materiałów wykorzystywanych w produkcji węży hydraulicznych.

Zastosowanie przewodów hydraulicznych AA M36x2

Przewody hydrauliczne z gwintami M36x2 stosowane są w instalacjach hydrauliki siłowej pracujących przy dużych przepływach oleju hydraulicznego. Spotykane są przede wszystkim w maszynach rolniczych, takich jak ciągniki rolnicze, przyczepy wywrotki czy maszyny uprawowe.W budownictwie przewody hydrauliczne wykorzystywane są w koparkach, ładowarkach oraz innych maszynach roboczych pracujących w trudnych warunkach terenowych. W przemyśle natomiast stosuje się je w instalacjach hydraulicznych sterujących prasami hydraulicznymi, liniami produkcyjnymi oraz różnego rodzaju urządzeniami przemysłowymi. Dzięki swojej konstrukcji przewody hydrauliczne umożliwiają bezpieczne prowadzenie instalacji hydraulicznej nawet w miejscach o ograniczonej przestrzeni montażowej.

Różnice pomiędzy przewodami hydraulicznymi

Przewody hydrauliczne mogą różnić się między sobą średnicą węża hydraulicznego, typem zastosowanych końcówek oraz rodzajem gwintu. W przypadku przewodów oznaczonych symbolem AA stosowane są dwa gwinty wewnętrzne, natomiast inne konfiguracje przewodów mogą posiadać połączenia typu AB lub BB. Istotną różnicą pomiędzy przewodami jest także konstrukcja węża hydraulicznego. W zależności od zastosowania przewody mogą być wykonane z węży o jednym oploce stalowym, dwóch oplotach stalowych lub wzmocnieniach spiralnych. Dobór odpowiedniego przewodu hydraulicznego powinien uwzględniać ciśnienie robocze instalacji, średnicę przepływu oraz typ gwintu stosowanego w danym układzie hydraulicznym.

Najczęstsze błędy przy doborze przewodów hydraulicznych

Jednym z najczęstszych błędów przy doborze przewodów hydraulicznych jest wybór nieodpowiedniego gwintu. Gwint M36x2 musi być zgodny z gwintem zastosowanym w instalacji hydraulicznej. Niezgodność gwintów może prowadzić do nieszczelności lub uszkodzenia elementów instalacji. Kolejnym częstym problemem jest nieprawidłowy dobór długości przewodu. Zbyt krótki przewód powoduje naprężenia w instalacji hydraulicznej, natomiast zbyt długi może utrudniać prowadzenie przewodu w maszynie. Istotne znaczenie ma również dopuszczalne ciśnienie robocze przewodu. W hydraulice siłowej przewód powinien być dobrany tak, aby jego parametry wytrzymałościowe były wyższe niż maksymalne ciśnienie robocze instalacji.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

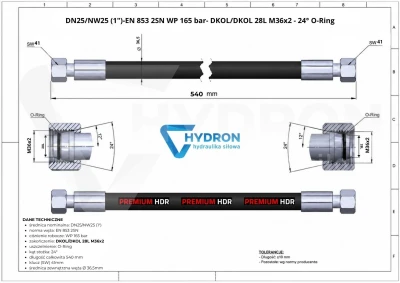

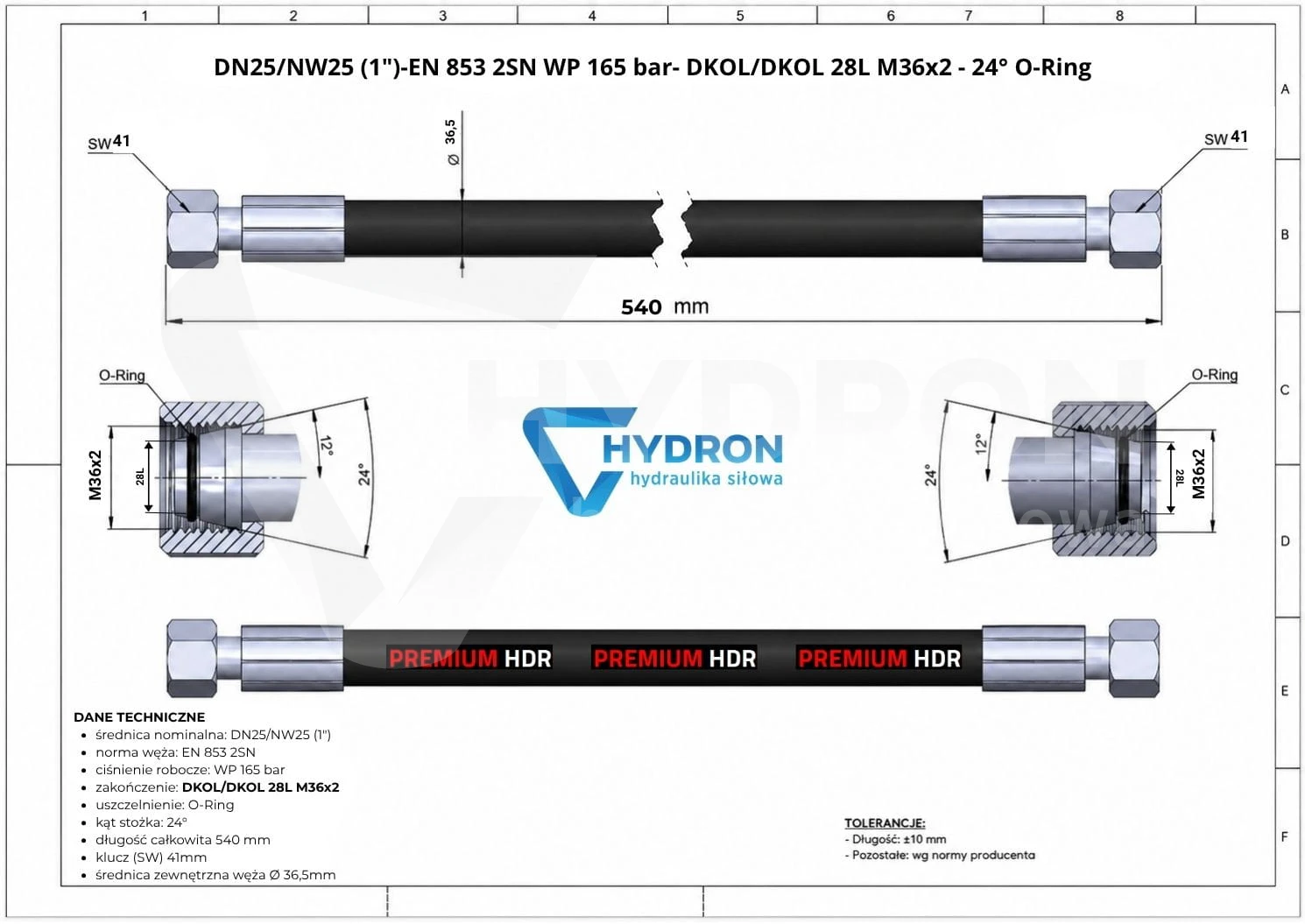

Parametry techniczne przewodu hydraulicznego

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M36x2 28L.

• Wąż o średnicy wewnętrznej DN25 (1" = 25mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M36x2 ( nakrętka )

• Końcówka prawa = gwint M36x2 ( nakrętka )

• Ciśnienie robocze 165bar. Długość 0,54mb (54cm = 540mm )

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ

Czy przewód hydrauliczny AA M36x2 pasuje do wszystkich instalacji hydraulicznych
Nie. Przewód musi być dopasowany do średnicy gwintu oraz parametrów instalacji hydraulicznej.

Czy przewód hydrauliczny 540 mm można skrócić
Gotowych przewodów hydraulicznych nie skraca się. W przypadku potrzeby zmiany długości należy wykonać nowy przewód hydrauliczny.

Jak sprawdzić czy gwint M36x2 będzie pasował do instalacji
Należy sprawdzić oznaczenie gwintu w dokumentacji maszyny lub zmierzyć średnicę oraz skok gwintu.

Czy przewód hydrauliczny nadaje się do maszyn rolniczych
Tak. Przewody hydrauliczne z gwintami metrycznymi stosowane są w wielu maszynach rolniczych i budowlanych.

Czy przewód hydrauliczny można stosować z olejem hydraulicznym
Tak. Przewody hydrauliczne przeznaczone są do pracy z olejem hydraulicznym stosowanym w układach hydrauliki siłowej.
