Przewód hydrauliczny wąż DN13 AA M22 2,0mb 275bar

Przewód hydrauliczny wąż DN13 AA M22 o długości 2 m i ciśnieniu roboczym 275 bar to gotowy przewód hydrauliczny zakuty fabrycznie, przeznaczony do pracy w instalacjach hydrauliki siłowej. Tego typu przewody stosowane są w układach, w których konieczne jest bezpieczne przesyłanie oleju hydraulicznego pod wysokim ciśnieniem pomiędzy elementami układu, takimi jak pompy, rozdzielacze, siłowniki czy zawory hydrauliczne. Produkt dostępny w ofercie Hydron jest kompletnym rozwiązaniem instalacyjnym – oznacza to, że przewód hydrauliczny wąż DN13 AA M22 jest gotowy do montażu od razu po dostawie, bez konieczności wykonywania dodatkowego zakuwania końcówek.

Czym jest przewód hydrauliczny wąż DN13

Przewód hydrauliczny wąż DN13 to elastyczny element instalacji hydrauliki siłowej przeznaczony do transportu medium roboczego – najczęściej oleju hydraulicznego – pod wysokim ciśnieniem. Oznaczenie DN13 określa średnicę nominalną przewodu, która wynosi około 13 mm. Konstrukcja takiego przewodu składa się z kilku warstw. Rdzeń wewnętrzny wykonany jest z odpornej na oleje gumy syntetycznej. Na nim znajduje się warstwa wzmocnienia w postaci oplotu stalowego, który odpowiada za odporność na wysokie ciśnienie robocze. Całość pokryta jest zewnętrzną powłoką ochronną zabezpieczającą przewód przed działaniem czynników mechanicznych, olejów, warunków atmosferycznych oraz ścierania. Przewód hydrauliczny wąż DN13 AA M22 jest dodatkowo wyposażony w końcówki hydrauliczne z gwintem metrycznym M22, które umożliwiają szybkie podłączenie do elementów instalacji hydraulicznej.

Przewód hydrauliczny wąż DN13 AA M22 – budowa i konstrukcja

W przypadku gotowych przewodów hydraulicznych ogromne znaczenie ma jakość wykonania oraz prawidłowe zakucie końcówek hydraulicznych. W modelu Przewód hydrauliczny wąż DN13 AA M22 zastosowano końcówki typu AA, czyli połączenie gwintowane z obu stron przewodu. Takie rozwiązanie pozwala na łatwe włączenie przewodu w istniejący układ hydrauliczny oraz szybki montaż bez konieczności stosowania dodatkowych adapterów. Gotowy przewód hydrauliczny składa się z trzech podstawowych elementów:

• węża hydraulicznego o średnicy DN13
• końcówek hydraulicznych z gwintem M22
• tulei zaciskowych, które zapewniają trwałe i szczelne połączenie

Zakuwanie przewodów wykonywane jest przy użyciu profesjonalnych zakuwarek do węży hydraulicznych, które gwarantują powtarzalność i bezpieczeństwo połączeń.

Normy i standardy stosowane w przewodach hydraulicznych

Przewody hydrauliczne stosowane w hydraulice siłowej produkowane są zgodnie z określonymi normami technicznymi, które definiują ich konstrukcję, wytrzymałość oraz zakres pracy. W zależności od rodzaju zastosowanego węża mogą to być między innymi normy:

• DIN EN 853
• DIN EN 857
• ISO 1436
• SAE 100 R1 / R2

Normy te określają między innymi dopuszczalne ciśnienia robocze, promienie gięcia oraz wymagania dotyczące konstrukcji oplotów stalowych. Dzięki temu przewód hydrauliczny wąż DN13 AA M22 może pracować w wymagających warunkach przemysłowych.

Zastosowanie przewodów hydraulicznych DN13

Przewód hydrauliczny wąż DN13 znajduje zastosowanie w wielu gałęziach przemysłu oraz w maszynach roboczych wykorzystujących hydraulikę siłową. Jest to jeden z często stosowanych rozmiarów przewodów w układach hydraulicznych średniej mocy. Przewody DN13 stosowane są między innymi w:

• maszynach rolniczych
• maszynach budowlanych
• ładowarkach i koparkach
• układach hydraulicznych przyczep i wywrotek
• instalacjach hydrauliki przemysłowej
• maszynach produkcyjnych

Gotowy przewód hydrauliczny zakuty fabrycznie eliminuje konieczność samodzielnego przygotowania przewodu, co znacznie przyspiesza serwis lub montaż instalacji.

Gotowym przewód, a przewód wykonywany na zamówienie

Na rynku hydrauliki siłowej dostępne są dwa podstawowe rozwiązania: przewody hydrauliczne gotowe oraz przewody wykonywane na zamówienie w serwisie zakuwania węży. Przewód gotowy, taki jak przewód hydrauliczny wąż DN13 AA M22, posiada określoną długość oraz typ końcówek i jest dostępny od ręki. To rozwiązanie sprawdza się szczególnie w przypadku popularnych konfiguracji stosowanych w wielu maszynach. Natomiast przewody wykonywane na zamówienie pozwalają na indywidualne dopasowanie długości, typu końcówek oraz rodzaju węża hydraulicznego do konkretnego zastosowania. W ofercie Hydron dostępne są zarówno gotowe przewody hydrauliczne, jak i wszystkie komponenty do ich produkcji, w tym węże hydrauliczne, końcówki hydrauliczne oraz tuleje zaciskowe.

Najczęstsze błędy przy doborze przewodów

Podczas doboru przewodu hydraulicznego często popełniane są błędy, które mogą prowadzić do awarii instalacji hydraulicznej lub skrócenia żywotności przewodu. Najczęściej spotykane problemy to:

• zbyt niska klasa ciśnieniowa przewodu
• nieprawidłowy typ gwintu końcówki
• zbyt mały promień gięcia przewodu
• nieprawidłowa długość przewodu
• stosowanie przewodów niskiej jakości

Dlatego w przypadku instalacji hydraulicznych warto stosować sprawdzone przewody hydrauliczne zakuwane na profesjonalnych maszynach oraz dobierać komponenty zgodne z normami.

Hydron doświadczenie w hydraulice siłowej

Hydron od wielu lat dostarcza komponenty do hydrauliki siłowej dla przemysłu, rolnictwa oraz serwisów hydraulicznych. W ofercie sklepu dostępnych jest kilka tysięcy produktów związanych z hydrauliką i pneumatyka, w tym szeroka gama przewodów hydraulicznych, węży wysokociśnieniowych, złączek oraz elementów instalacji hydraulicznych. Dzięki dużym stanom magazynowym oraz szybkim wysyłkom większość produktów dostępna jest od ręki, co pozwala na ograniczenie przestojów w pracy maszyn.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

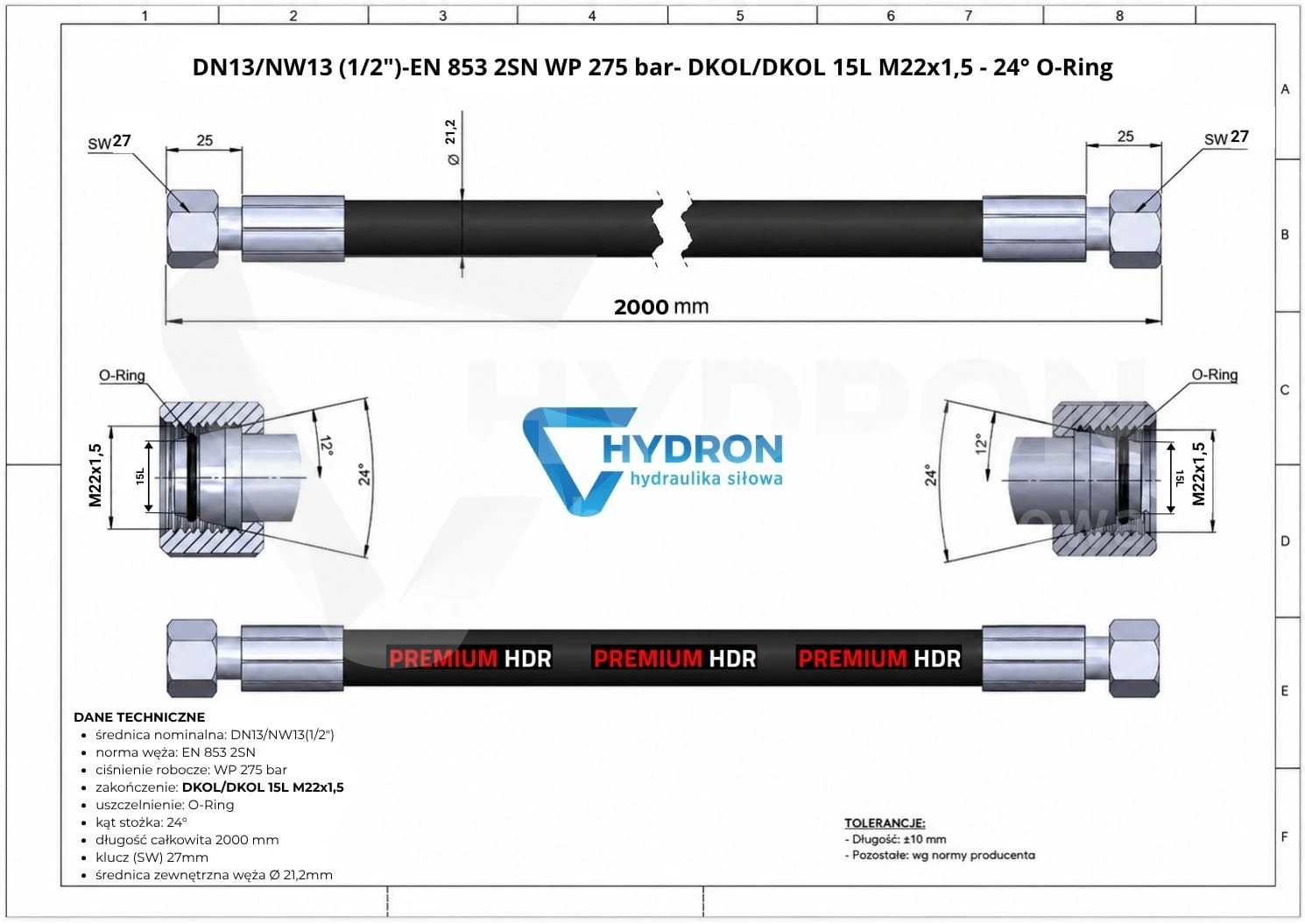

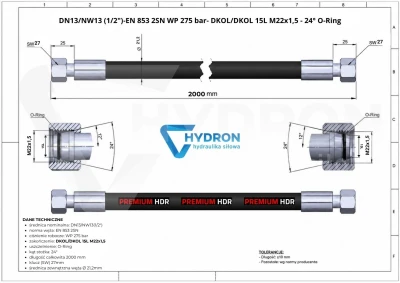

Przewód hydrauliczny DN13 2SN AA M22 - 2 mb 275 bar

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M22x1,5 15L.

• Wąż o średnicy wewnętrznej DN13 (1/2" = 13mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M22x1,5 ( nakrętka )

• Końcówka prawa = gwint M22x1,5 ( nakrętka )

• Ciśnienie robocze 275bar.

• Długość 2 mb (200cm = 2000mm )

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Zdjęcie poglądowe

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ – przewód hydrauliczny wąż DN13

Czy przewód hydrauliczny wąż DN13 AA M22 jest gotowy do montażu?
Tak. Jest to gotowy przewód hydrauliczny zakuty fabrycznie, który można od razu zamontować w instalacji hydraulicznej.

Jakie ciśnienie robocze wytrzymuje przewód hydrauliczny wąż DN13?
W prezentowanym modelu przewód posiada ciśnienie robocze 275 bar, co pozwala na stosowanie go w wielu układach hydrauliki siłowej.

Gdzie stosuje się przewody hydrauliczne DN13?
Przewody tego typu stosowane są w maszynach rolniczych, budowlanych, przemysłowych oraz w układach hydraulicznych pojazdów i urządzeń roboczych.

Czy można zamówić przewód hydrauliczny wąż DN13 o innej długości?
Tak. W ofercie Hydron dostępne są zarówno gotowe przewody hydrauliczne, jak i możliwość wykonania przewodów na zamówienie.

Jaka jest cena przewodu hydraulicznego wąż DN13 AA M22?
Cena zależy od długości przewodu oraz rodzaju zastosowanych końcówek. Aktualną cenę można sprawdzić bezpośrednio na stronie produktu.
