Przewód hydrauliczny wąż DN13 AK M22 0,4mb 275bar

Przewód hydrauliczny wąż DN13 AB M22 to gotowy przewód hydrauliczny przeznaczony do pracy w instalacjach hydrauliki siłowej, gdzie wymagany jest bezpieczny transport oleju hydraulicznego pod wysokim ciśnieniem. Tego typu przewody stosowane są w układach zasilających siłowniki hydrauliczne, rozdzielacze, pompy oraz inne elementy instalacji hydraulicznych pracujących w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych. W prezentowanej konfiguracji przewód posiada średnicę DN13 oraz końcówki z gwintem M22 w układzie AB, co oznacza różne typy zakończeń umożliwiające łatwe dopasowanie do elementów instalacji hydraulicznej. Przewód hydrauliczny wąż DN13 AB M22 jest produktem gotowym do montażu. Oznacza to, że przewód został już profesjonalnie zakuty i wyposażony w odpowiednie końcówki hydrauliczne, dzięki czemu może zostać zamontowany w instalacji bez konieczności wykonywania dodatkowych prac serwisowych. Takie rozwiązanie znacząco przyspiesza naprawy oraz modernizację układów hydraulicznych, szczególnie w sytuacjach awaryjnych, gdy czas przestoju maszyny ma duże znaczenie.

Czym jest przewód hydrauliczny wąż DN13

Przewód hydrauliczny wąż DN13 jest elastycznym elementem instalacji hydrauliki siłowej wykorzystywanym do transportu medium roboczego pod wysokim ciśnieniem. Oznaczenie DN13 określa średnicę nominalną przewodu, która wynosi około 13 mm. Przewody o tej średnicy są często stosowane w instalacjach hydraulicznych średniej mocy, gdzie wymagany jest kompromis pomiędzy wydajnością przepływu a elastycznością przewodu. Budowa przewodu hydraulicznego opiera się na kilku warstwach konstrukcyjnych. Wewnętrzny rdzeń wykonany jest z gumy syntetycznej odpornej na działanie olejów hydraulicznych. Kolejna warstwa to stalowy oplot wzmacniający, który odpowiada za odporność na wysokie ciśnienie robocze. Zewnętrzna warstwa ochronna zabezpiecza przewód przed uszkodzeniami mechanicznymi, działaniem olejów, promieniowaniem UV oraz czynnikami atmosferycznymi.

Oznaczenie AB M22 w przewodach hydraulicznych

W oznaczeniach przewodów hydraulicznych bardzo ważne są symbole określające rodzaj zastosowanych końcówek. W przypadku przewodu hydraulicznego wąż DN13 AB M22 oznaczenie AB wskazuje konfigurację zakończeń przewodu. Oznacza to, że przewód posiada dwa różne typy końcówek hydraulicznych, które umożliwiają połączenie z elementami instalacji o określonym typie przyłącza. Gwint M22 jest jednym z często spotykanych gwintów metrycznych stosowanych w hydraulice siłowej. Dzięki temu przewód hydrauliczny wąż DN13 AB M22 może być wykorzystywany w wielu popularnych instalacjach hydraulicznych stosowanych w maszynach roboczych i przemysłowych.

Zastosowanie przewodów hydraulicznych DN13

Przewody hydrauliczne DN13 znajdują szerokie zastosowanie w wielu branżach wykorzystujących hydraulikę siłową. Dzięki odpowiedniej średnicy oraz wytrzymałości ciśnieniowej są często stosowane w układach hydraulicznych wymagających stabilnego przepływu oleju przy zachowaniu dobrej elastyczności przewodu. Przewód hydrauliczny wąż DN13 AB M22 stosowany jest między innymi w:

• maszynach rolniczych takich jak ciągniki, ładowacze i przyczepy hydrauliczne
• maszynach budowlanych i drogowych
• instalacjach hydrauliki przemysłowej
• urządzeniach produkcyjnych wykorzystujących napędy hydrauliczne
• układach sterowania hydraulicznego w maszynach roboczych

Dzięki gotowej konstrukcji przewód może być szybko zamontowany w miejscu uszkodzonego przewodu lub wykorzystany do budowy nowej instalacji hydraulicznej.

Różnice między przewodem gotowym a przewodem wykonywanym na zamówienie

Na rynku hydrauliki siłowej dostępne są zarówno przewody gotowe, jak i przewody wykonywane indywidualnie na zamówienie. Przewód hydrauliczny wąż DN13 AB M22 należy do pierwszej grupy, czyli przewodów przygotowanych wcześniej w określonej konfiguracji. Zaletą przewodów gotowych jest ich natychmiastowa dostępność oraz szybki montaż. Są one szczególnie przydatne w sytuacjach awaryjnych, gdy konieczna jest szybka wymiana przewodu hydraulicznego. Z kolei przewody wykonywane na zamówienie pozwalają na pełne dopasowanie długości przewodu, rodzaju węża hydraulicznego oraz konfiguracji końcówek do konkretnego zastosowania.

Najczęstsze błędy przy doborze przewodów hydraulicznych

Dobór przewodu hydraulicznego powinien być zawsze dopasowany do parametrów pracy instalacji. Zastosowanie niewłaściwego przewodu może prowadzić do awarii układu hydraulicznego lub przedwczesnego zużycia przewodu. Najczęstsze błędy to:

• dobór przewodu o zbyt niskim ciśnieniu roboczym
• nieprawidłowe dopasowanie gwintu końcówki hydraulicznej
• zbyt mały promień gięcia przewodu
• zbyt krótki lub zbyt długi przewód w instalacji
• stosowanie przewodów niskiej jakości

Dlatego w instalacjach hydrauliki siłowej warto stosować sprawdzone przewody hydrauliczne wykonane zgodnie z obowiązującymi normami oraz prawidłowo zakute na profesjonalnych maszynach do zaciskania przewodów hydraulicznych.

Hydron – specjalista w hydraulice siłowej

Hydron od wielu lat dostarcza komponenty hydrauliki siłowej dla przemysłu, rolnictwa oraz serwisów hydraulicznych. W ofercie sklepu znajduje się szeroki wybór węży hydraulicznych, przewodów gotowych, końcówek hydraulicznych, złączek oraz wielu innych elementów instalacji hydraulicznych. Dzięki dużym stanom magazynowym oraz szybkim wysyłkom produkty dostępne są od ręki, co pozwala ograniczyć przestoje maszyn i usprawnić serwis instalacji hydraulicznych.

Jesteśmy producentem wysokociśnieniowych przewodów hydraulicznych.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

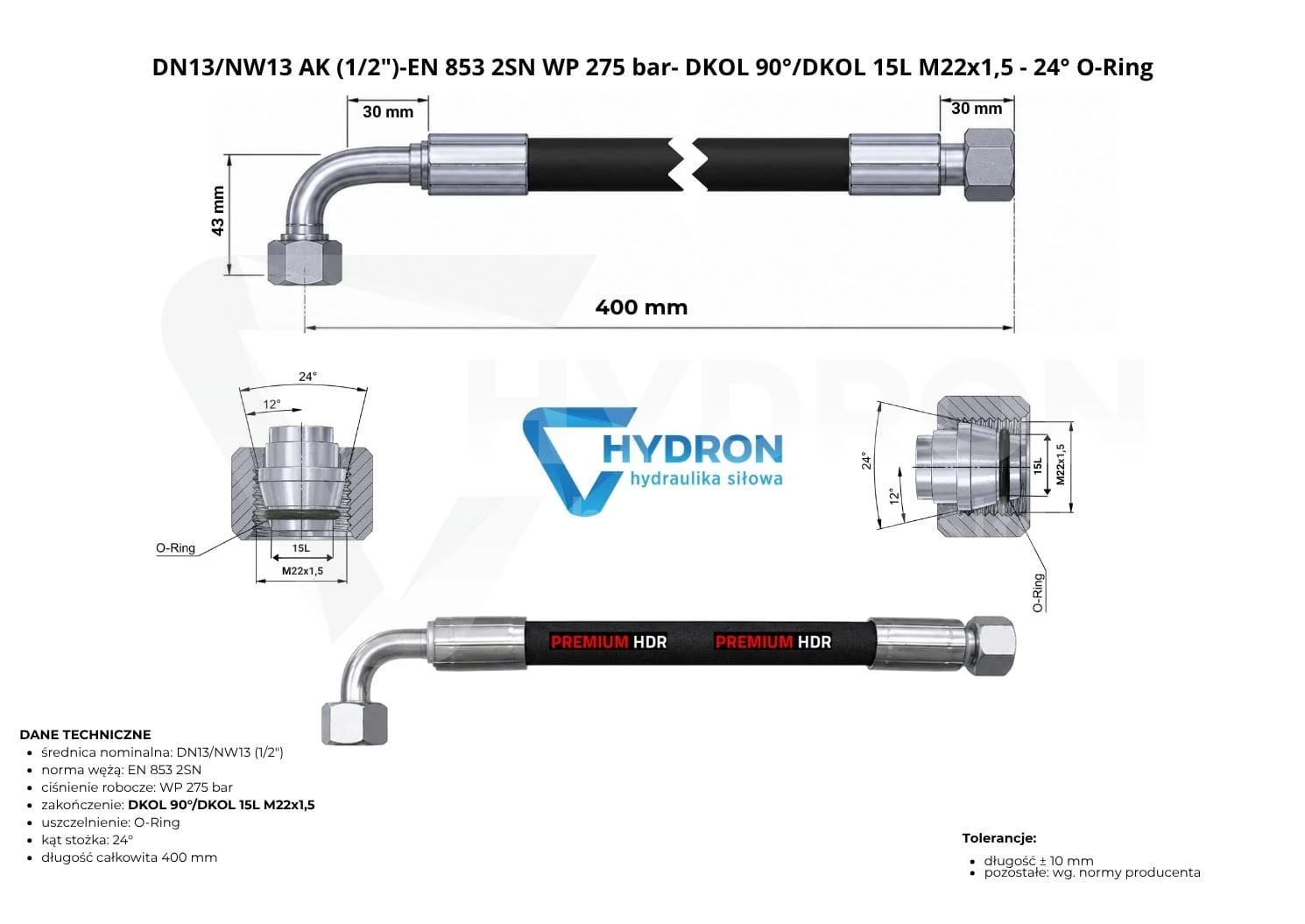

Przewód hydrauliczny DN13 2SN AK M22 0,4mb 275bar

• Przewód hydrauliczny zakuty ( kompletny ) z jedną końcówką nakrętną ( nakrętką) i z końcówką kolankową M22x1,5 15L.

• Wąż o średnicy wewnętrznej DN13 (1/2" = 13mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M22x1,5 ( nakrętka )

• Końcówka prawa = kolankowa kątowa 90° gwint 22x1,5 ( nakrętka )

• Ciśnienie robocze 275bar. Długość 0,4mb (40cm = 400mm )

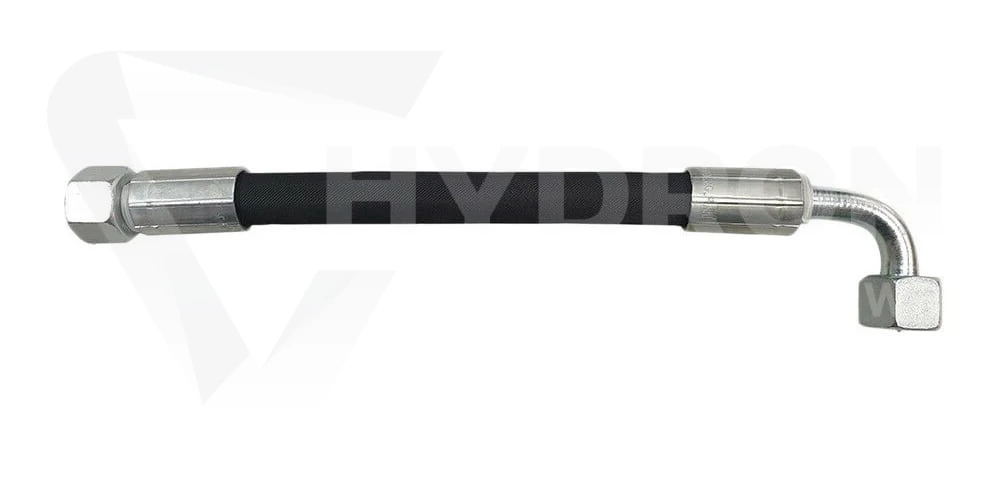

• Zdjęcie poglądowe

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ – przewód hydrauliczny wąż DN13 AB M22

Czym jest przewód hydrauliczny wąż DN13 AB M22?
Jest to przewód hydrauliczny gotowy, zakuty, przeznaczony do transportu oleju hydraulicznego w instalacjach hydrauliki siłowej. Oznaczenie DN13 określa średnicę nominalną węża, natomiast AB M22 wskazuje typ zastosowanych końcówek hydraulicznych z gwintem metrycznym M22.

Do jakich maszyn stosuje się przewód hydrauliczny wąż DN13?
Przewody hydrauliczne DN13 stosowane są w wielu typach maszyn wykorzystujących hydraulikę siłową, między innymi w ciągnikach rolniczych, maszynach budowlanych, ładowarkach, przyczepach wywrotkach oraz w urządzeniach przemysłowych.

Czy przewód hydrauliczny wąż DN13 AB M22 jest gotowy do montażu?
Tak. Jest to przewód gotowy, zakuty fabrycznie, który można zamontować bezpośrednio w instalacji hydraulicznej. Nie wymaga dodatkowego zaciskania końcówek ani kompletowania elementów.

Jakie ciśnienie robocze wytrzymuje przewód hydrauliczny DN13?
Parametry ciśnienia zależą od konkretnego modelu przewodu. W przypadku wielu przewodów hydraulicznych DN13 stosowanych w hydraulice siłowej ciśnienie robocze może wynosić około 275 bar, co pozwala na pracę w wymagających układach hydraulicznych.

Co oznacza oznaczenie AB w przewodach hydraulicznych?
Oznaczenie AB określa konfigurację końcówek hydraulicznych zastosowanych na przewodzie. Wskazuje ono, że przewód posiada dwa różne typy końcówek, co umożliwia dopasowanie do różnych elementów instalacji hydraulicznej.

Jak dobrać odpowiedni przewód hydrauliczny DN13 do instalacji?
Podczas doboru przewodu należy uwzględnić średnicę DN węża, typ gwintów końcówek, długość przewodu, wymagane ciśnienie robocze oraz warunki pracy instalacji. Ważne jest również prawidłowe prowadzenie przewodu, aby nie był zginany poniżej dopuszczalnego promienia gięcia i nie pracował pod nadmiernym naprężeniem.
