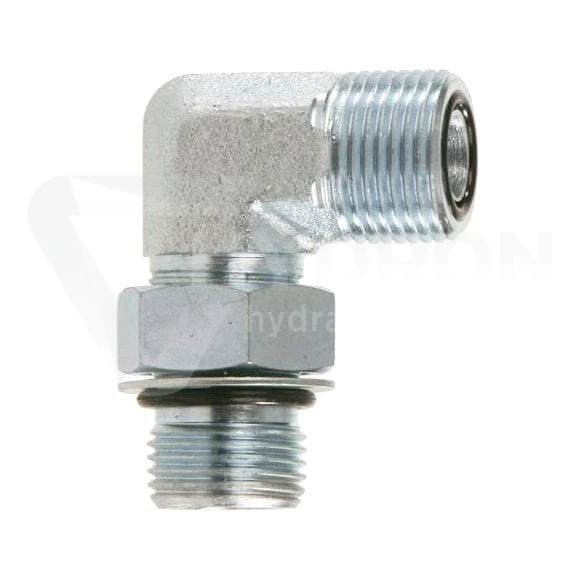

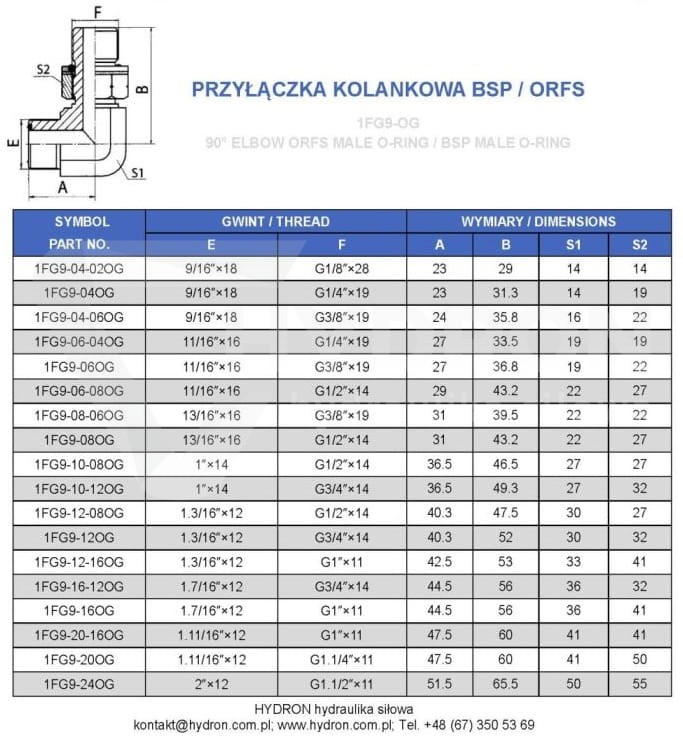

Przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS

Przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS jest złączem hydraulicznym stosowanym do zmiany kierunku prowadzenia przewodu lub odcinka instalacji pod kątem prostym. Produkt łączy stronę 9/16" UNF ze stroną 11/16" ORFS, dlatego sprawdza się w układach, w których potrzebne jest przejście między połączeniami calowymi przy ograniczonej przestrzeni montażowej. Złącze ORFS należy do połączeń czołowych z uszczelnieniem o-ringowym, wykorzystywanych tam, gdzie ważna jest szczelność, powtarzalny montaż i odporność na przecieki w instalacjach hydrauliki siłowej.

• Produkt: przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS
• Typ złącza: przyłączka kolankowa 90°
• Przyłącze 1: 9/16" UNF
• Przyłącze 2: 11/16" ORFS
• Kod produktu: 9/16/11/16ORFS
• Kod kreskowy EAN: 0200000022099
• Kategoria: przyłączki kolankowe calowe UNF/ORFS
• Zastosowanie: hydraulika siłowa, instalacje maszynowe, przewody hydrauliczne, układy wymagające zmiany kierunku pod kątem 90°

Przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS do ciasnych miejsc montażowych

Przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS jest stosowana wtedy, gdy przewód hydrauliczny lub odcinek instalacji nie może być poprowadzony prosto z powodu ograniczonej przestrzeni, kolizji z ramą maszyny, siłownikiem, rozdzielaczem albo innym elementem konstrukcji. Kąt 90° pozwala zmienić kierunek prowadzenia przewodu bez wymuszania zbyt ostrego zagięcia węża. To ma znaczenie szczególnie przy przewodach elastycznych, ponieważ zbyt mały promień gięcia może skracać ich żywotność i zwiększać obciążenie końcówki. Podobne elementy można dobrać w kategorii przyłączki kolankowe calowe UNF/ORFS.

Połączenie UNF i ORFS w jednym złączu hydraulicznym

W tym produkcie występują dwa oznaczenia, które trzeba odczytywać dokładnie: 9/16" UNF oraz 11/16" ORFS. Oznaczenie UNF odnosi się do gwintu calowego drobnozwojnego, natomiast ORFS oznacza typ połączenia O-Ring Face Seal, czyli uszczelnienie czołowe z o-ringiem. Nie należy zakładać, że każde połączenie calowe pasuje do tego elementu. Przy zakupie trzeba sprawdzić średnicę gwintu, typ uszczelnienia, stronę montażu oraz element współpracujący. Jeżeli potrzebny jest wariant prosty do tego samego zakresu połączeń, można dobrać złączkę prostą / przyłączkę 9/16 ORFS / 11/16 ORFS.

Kiedy stosować przyłączkę kolankową ORFS 90°

Przyłączkę kolankową ORFS stosuje się w układach, w których ważne jest szczelne połączenie przewodu przy jednoczesnej zmianie kierunku prowadzenia instalacji. Tego typu złącze może być używane w maszynach rolniczych, budowlanych, przemysłowych, pojazdach specjalistycznych i układach roboczych, gdzie przewody pracują w pobliżu elementów ruchomych lub w ciasnej zabudowie. Połączenie kolankowe jest dobrym rozwiązaniem wtedy, gdy prosty adapter wymuszałby nienaturalne ułożenie przewodu. Przy kompletowaniu instalacji można dobrać również przewody hydrauliczne na wymiar, tak aby długość przewodu i kierunek końcówek pasowały do rzeczywistego przebiegu na maszynie.

Dobór gwintu 9/16 UNF i przyłącza 11/16 ORFS

Największe ryzyko pomyłki przy tym produkcie dotyczy gwintów i typu uszczelnienia. Gwint 9/16" UNF nie powinien być dobierany tylko po średnicy zewnętrznej mierzonej suwmiarką, ponieważ w hydraulice występują różne standardy gwintów calowych. Strona ORFS 11/16" również wymaga zgodnego elementu współpracującego, ponieważ szczelność połączenia zależy od powierzchni czołowej i prawidłowego o-ringu. Jeżeli użytkownik pomyli ORFS z innym połączeniem calowym, połączenie może się skręcić, ale nie będzie pracowało szczelnie. Szerszą grupę elementów do budowy takich układów można sprawdzić w kategorii złączki hydrauliczne.

Czego nie mylić z przyłączką 9/16 UNF / 11/16 ORFS

Przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS nie jest zwykłym kolankiem hydraulicznym do każdego gwintu calowego. Nie należy mylić połączenia ORFS z BSP, BSPT, NPT ani JIC, ponieważ każdy z tych systemów ma inną geometrię uszczelnienia. W ORFS szczelność uzyskuje się na płaskiej powierzchni czołowej z o-ringiem, a nie przez stożek lub sam gwint. To ważne przy naprawach maszyn importowanych, gdzie w jednej instalacji mogą występować różne standardy połączeń. Przed zamówieniem warto porównać gwint, średnicę, kształt czoła złącza oraz sposób uszczelnienia.

Błędy montażowe przy złączach ORFS

Częsty błąd polega na ponownym użyciu uszkodzonego lub zabrudzonego uszczelnienia w połączeniu ORFS. Nawet prawidłowo dobrana przyłączka może przeciekać, jeżeli powierzchnia czołowa jest zarysowana, o-ring jest przecięty albo w miejscu styku znajdują się opiłki, piasek lub resztki starego oleju. Drugim błędem jest wymuszone ustawianie przewodu. Jeżeli przewód po dokręceniu przyłączki jest skręcony lub stale napina kolanko, obciążenie przenosi się na gwint i powierzchnię uszczelniającą. W takich sytuacjach lepiej skorygować długość przewodu albo zastosować inne złącze z grupy przyłączek kolankowych hydraulicznych.

Skutki złego doboru przyłączki ORFS

Nieprawidłowo dobrana przyłączka kolankowa może powodować wycieki oleju, spadki ciśnienia, zabrudzenie maszyny i powtarzające się awarie w tym samym miejscu instalacji. Jeżeli gwint zostanie dobrany błędnie, może dojść do uszkodzenia gniazda lub elementu współpracującego. Jeżeli typ uszczelnienia nie jest zgodny, połączenie może przepuszczać olej mimo mocnego dokręcenia. Nadmierne dokręcanie nie jest rozwiązaniem, ponieważ może uszkodzić gwint, o-ring lub powierzchnię czołową. Przy diagnostyce problemów z wyciekami warto kontrolować ciśnienie i zachowanie układu przy pomocy manometrów hydraulicznych.

Zastosowanie w przewodach hydraulicznych i instalacjach maszyn

Przyłączka 90° UNF/ORFS może być stosowana przy budowie lub naprawie przewodów hydraulicznych w maszynach roboczych, gdzie ważne jest bezpieczne wyprowadzenie przewodu pod odpowiednim kątem. Sprawdza się przy elementach zamontowanych blisko ramy, osłon, wsporników i elementów ruchomych. Przyłącze kolankowe pomaga ograniczyć ostre załamania przewodu, ale nie zastępuje prawidłowego prowadzenia węża. W miejscach narażonych na ocieranie warto dobrać osłony spiralne na węże hydrauliczne, które chronią przewód przed kontaktem z konstrukcją maszyny.

ORFS w układach narażonych na drgania

Połączenia ORFS są cenione w hydraulice siłowej ze względu na szczelność czołowego uszczelnienia o-ringowego. W układach narażonych na drgania ważne jest jednak nie tylko samo złącze, ale także stabilne prowadzenie przewodu. Jeżeli przewód pracuje bez podparcia, drgania mogą przenosić się na kolanko i stopniowo osłabiać połączenie. Przy dłuższych odcinkach instalacji warto uwzględnić uchwyty i obejmy do rur oraz przewodów, które ograniczają ruch przewodu i zmniejszają obciążenie przyłączki.

Wsparcie techniczne Hydron przy doborze przyłączek UNF/ORFS

Hydron dostarcza złączki, przewody, adaptery, zawory i elementy hydrauliki siłowej dla serwisów, firm utrzymania ruchu, zakładów produkcyjnych oraz użytkowników maszyn roboczych. Przy doborze przyłączki kolankowej 90° 9/16"UNF/11/16" ORFS warto podać gwint, typ uszczelnienia, miejsce montażu, kierunek wyprowadzenia przewodu i warunki pracy układu. Pozwala to uniknąć pomyłki między ORFS, JIC, BSP, NPT i innymi standardami calowymi. Dobrze dobrana przyłączka ogranicza ryzyko wycieku, poprawia prowadzenie przewodu i ułatwia serwis instalacji.

Faq

Czy przyłączka kolankowa 90° 9/16"UNF/11/16" ORFS pasuje do każdego gwintu calowego?

Nie. Produkt należy dobierać do konkretnego gwintu 9/16" UNF oraz połączenia 11/16" ORFS. Sam fakt, że gwint jest calowy, nie oznacza zgodności z tym złączem.

Co oznacza ORFS w tej przyłączce?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Szczelność uzyskuje się na powierzchni czołowej, a nie wyłącznie na gwincie.

Kiedy warto stosować przyłączkę kolankową 90°?

Przyłączkę kolankową 90° stosuje się wtedy, gdy przewód hydrauliczny musi zmienić kierunek prowadzenia, a zastosowanie złącza prostego powodowałoby zbyt ostre zagięcie przewodu lub kolizję z konstrukcją maszyny.

Czy przyłączka ORFS może zastąpić złącze JIC?

Nie. ORFS i JIC to różne systemy uszczelnienia. JIC wykorzystuje uszczelnienie stożkowe, natomiast ORFS uszczelnienie czołowe z o-ringiem. Nie należy ich stosować zamiennie bez sprawdzenia całego połączenia.

Co sprawdzić przed zakupem przyłączki 9/16 UNF / 11/16 ORFS?

Przed zakupem należy sprawdzić gwint 9/16" UNF, stronę 11/16" ORFS, typ uszczelnienia, kierunek wyprowadzenia przewodu oraz miejsce montażu w maszynie.

Czy zdjęcie produktu może różnić się od dostarczonej wersji?

Tak. Na karcie produktu podano, że zdjęcie jest poglądowe, ponieważ ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
