Przyłączka prosta NPT 1/4/M16x1,5 10L

Przejdź do sekcji Opinie

7,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Przyłączka prosta BSPT 1/4" / M16x1,5 10L

Przyłączka prosta BSPT 1/4" / M16x1,5 10L to stalowy element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń z gwintem rurowym stożkowym BSPT oraz przewodów wyposażonych w metryczne końcówki hydrauliczne. Z jednej strony posiada zewnętrzny gwint R 1/4" BSPT, a z drugiej zewnętrzny gwint M16x1,5 ze stożkiem przyłączeniowym 24°. Przyłącze metryczne wykonano w serii lekkiej 10L.

Zastosowanie przyłączki hydraulicznej BSPT / M16x1,5

Przyłączka służy do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków zaworowych wyposażonych w odpowiednie gniazda gwintowane. Może być stosowana w hydraulice maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Prosta konstrukcja umożliwia osiowe połączenie dwóch różnych systemów gwintowych.

Gwint stożkowy BSPT 1/4" od strony korpusu

Strona korpusowa posiada zewnętrzny gwint R 1/4" BSPT o geometrii stożkowej. Przyłącze wymaga odpowiednio dopasowanego gniazda gwintowanego oraz metody uszczelnienia właściwej dla danego połączenia. W przeciwieństwie do przyłączek BSPP z uszczelką ED, ten wariant nie wykorzystuje podkładki czołowej jako podstawowego sposobu uszczelnienia.

Gwint metryczny M16x1,5 ze stożkiem 24°

Od strony przewodu zastosowano zewnętrzny gwint M16x1,5 oraz przyłącze stożkowe 24° w systemie metrycznym. Strona przewodowa współpracuje z odpowiednio dobraną końcówką hydrauliczną, kolankiem lub innym elementem złącznym przeznaczonym do tego typu połączenia.

Seria lekka 10L a wersja ciężka 8S

Oznaczenie 10L informuje o wykonaniu przyłącza w serii lekkiej L. Gwint M16x1,5 jest również stosowany w elementach serii ciężkiej 8S, dlatego sama zgodność gwintu nie wystarcza do prawidłowego doboru. Należy sprawdzić serię i geometrię powierzchni współpracujących.

Czym różni się BSPT od NPT?

Gwinty BSPT i NPT należą do systemów gwintów rurowych stożkowych, jednak różnią się profilem i skokiem. Gwint BSPT posiada profil 55°, natomiast NPT profil 60°. Przy rozmiarze 1/4" BSPT stosuje się 19 zwojów na cal, a NPT 18. Nie należy łączyć tych systemów bez odpowiedniego adaptera.

Stal ocynkowana i prawidłowy montaż

Przyłączkę wykonano ze stali automatowej pokrytej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów oraz stożka 24°. Należy również upewnić się, że gniazdo urządzenia odpowiada systemowi BSPT, a zakończenie przewodu jest zgodne z serią 10L.

Parametry techniczne przyłączki BSPT 1/4" / M16x1,5 10L

Typ: przyłączka prosta BSPT / metryczna
Gwint korpusowy: R 1/4" BSPT, zewnętrzny stożkowy
Gwint przewodowy: M16x1,5, zewnętrzny
Wersja przyłącza: seria lekka L
Rozmiar przyłącza: 10L
Kąt stożka przyłączeniowego: 24°
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk
Oznaczenie Vitillo dla wersji BSPT: AME10LMGK04.1

Najczęściej zadawane pytania (FAQ)

Czy przyłączka BSPT 1/4" pasuje do gniazda NPT 1/4"?

Nie należy traktować tych gwintów jako zamiennych. BSPT i NPT różnią się profilem oraz skokiem gwintu. Przed montażem należy ustalić rzeczywisty standard gniazda urządzenia.

Czy strona metryczna posiada gwint zewnętrzny M16x1,5?

Tak. Strona przewodowa posiada gwint zewnętrzny M16x1,5 ze stożkiem 24° w serii lekkiej 10L.

Czy przyłączka jest elementem prostym czy kolankowym?

Jest to przyłączka prosta, w której oba przyłącza znajdują się w jednej osi. Nie jest to wersja kolankowa.

Przyłączki proste BSPT w ofercie HYDRON

Pozostałe rozmiary i konfiguracje można znaleźć w kategorii przyłączki proste BSPT. HYDRON oferuje wsparcie techniczne przy identyfikacji gwintów rurowych, doborze przyłączy metrycznych i dopasowaniu końcówek przewodów hydraulicznych.

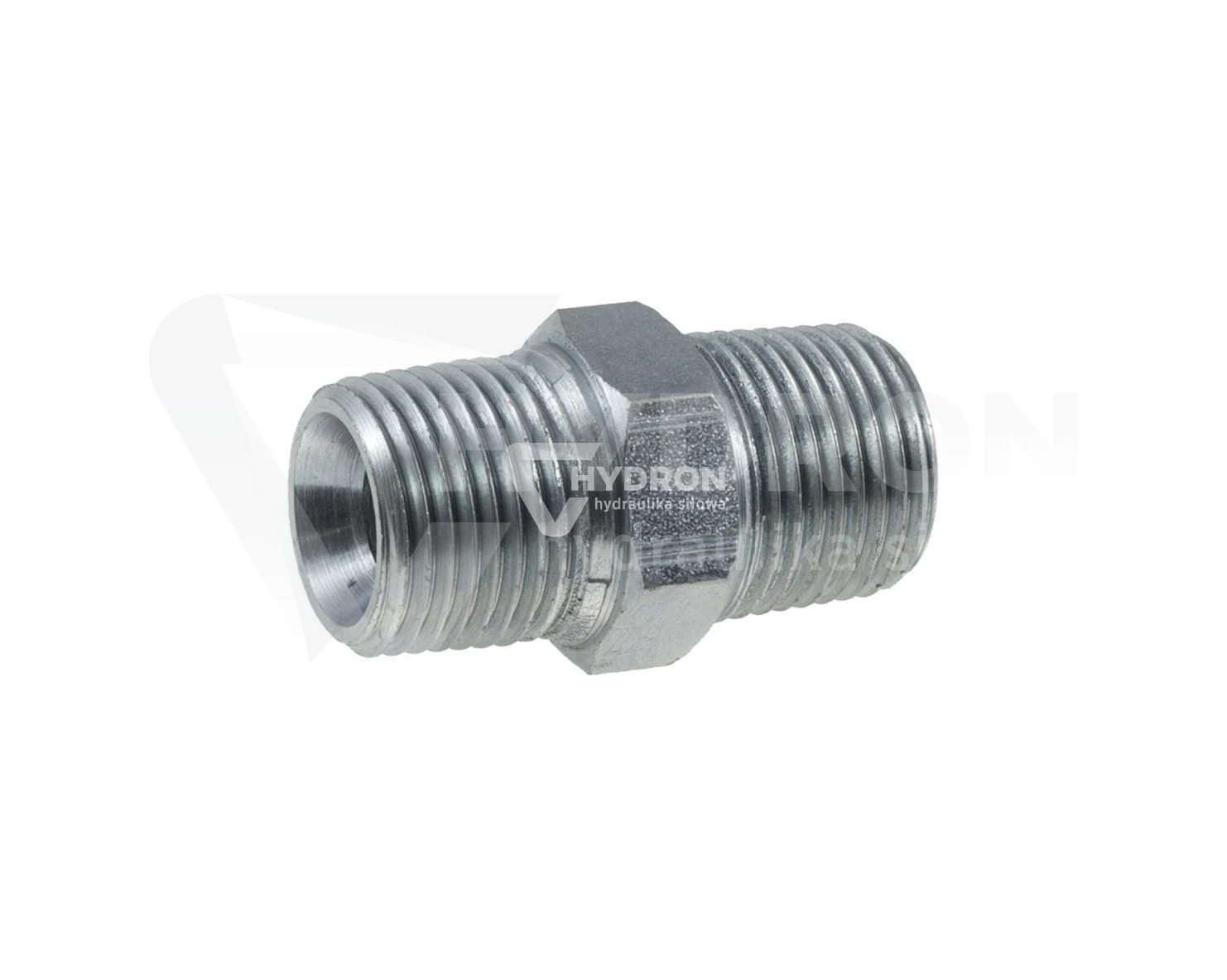

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
