Przyłączka prosta ED 1/M30X2 20S

Przejdź do sekcji Opinie

42,16 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME20SMG16EL.1
Oznaczenie wg CAST 100346.1

Opis

Przyłączka prosta ED BSP 1" / M30x2 20S

Przyłączka prosta ED BSP 1" / M30x2 20S to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i innych urządzeń. Posiada zewnętrzny gwint calowy G 1" BSPP z uszczelnieniem ED oraz zewnętrzny gwint metryczny M30x2 ze stożkiem zaciskowym 24°. Przyłącze wykonano w serii ciężkiej 20S, przeznaczonej do współpracy z rurami hydraulicznymi Fi 20 mm.

Zastosowanie przyłączki hydraulicznej 20S

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz przemysłowych. Umożliwia wykonanie rozłącznego połączenia przewodu hydraulicznego z gwintowanym gniazdem urządzenia. Może być wykorzystywana podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.

Gwint BSP 1" z uszczelnieniem ED

Strona korpusowa wyposażona jest w równoległy gwint zewnętrzny G 1" BSPP oraz uszczelkę elastomerową ED. Uszczelnienie współpracuje z odpowiednio przygotowaną powierzchnią gniazda i nie wymaga dodatkowej podkładki metalowo-gumowej. Przed montażem należy sprawdzić zgodność gwintu, stan uszczelki i powierzchnię przylegania.

Gwint M30x2 i stożek 24° serii 20S

Gwint metryczny M30x2 posiada średnicę nominalną 30 mm i skok 2 mm. Współpracuje z odpowiednio dobraną końcówką hydrauliczną serii ciężkiej 20S. Stożek zaciskowy 24° umożliwia wykonanie szczelnego połączenia przewodowego. Przyłączki 20S nie należy mylić z wersją lekką 22L, która posiada identyczny gwint M30x2, lecz inną geometrię połączenia.

Materiał i wykonanie przyłączki

Korpus przyłączki wykonano ze stali automatowej pokrytej ocynkiem ograniczającym ryzyko korozji. Przyłączka jest przeznaczona do instalacji wykorzystujących olej hydrauliczny. Konstrukcja korpusu została określona w dokumentacji produktu według PN-65/M-73149 32-13. Dopuszczalne parametry eksploatacyjne należy dostosować do pozostałych elementów połączenia.

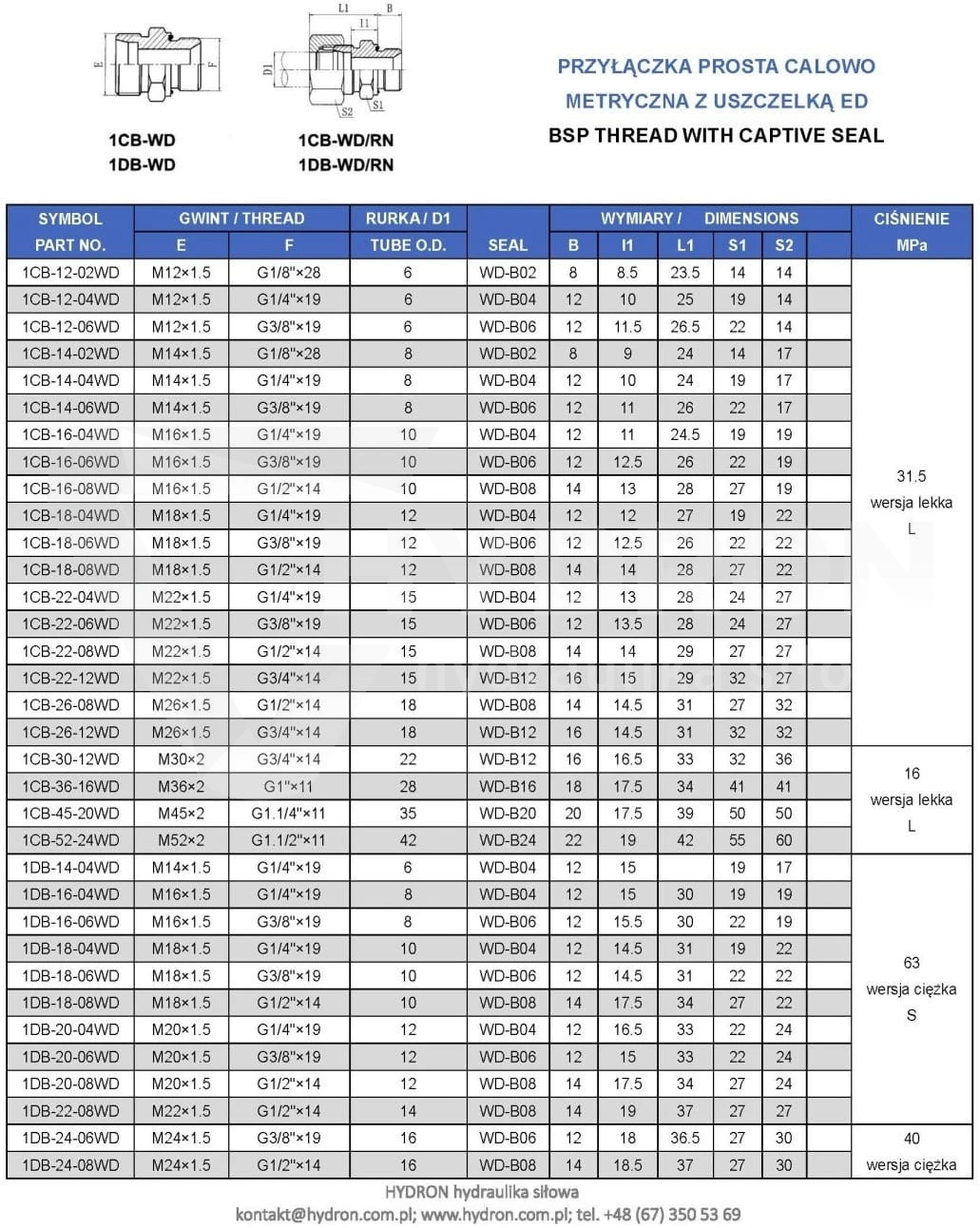

Parametry techniczne i oznaczenia zamienne

Rodzaj: przyłączka prosta ED.
Gwint od strony korpusu: G 1" BSPP, zewnętrzny.
Gwint od strony przewodu: M30x2, zewnętrzny.
Seria: ciężka 20S.
Średnica zewnętrzna współpracującej rurki: Fi 20 mm.
Kąt stożka zaciskowego: 24°.
Uszczelnienie od strony korpusu: ED.
Materiał: stal automatowa ocynkowana.
Medium robocze: olej hydrauliczny.
Oznaczenie wg Vitillo: AME20SMG16EL.1.
Oznaczenie wg CAST: 100346.1.
Oznaczenie typu Parker Ermeto GE-R ED: GE20SR1ED.
Norma wskazana dla korpusu: PN-65/M-73149 32-13.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka BSP 1" wymaga dodatkowej podkładki?

Nie. Strona korpusowa posiada uszczelkę ED, która zapewnia uszczelnienie przy montażu w odpowiednio przygotowanym gnieździe.

Czy przyłączki M30x2 20S i 22L są zamienne?

Nie. Pomimo identycznego gwintu serie ciężka 20S i lekka 22L różnią się geometrią połączenia. Przy doborze należy uwzględnić właściwą serię.

Jakie oznaczenia pomagają dobrać odpowiednik przyłączki?

Odpowiedniki można identyfikować za pomocą oznaczeń Vitillo AME20SMG16EL.1, CAST 100346.1 oraz GE20SR1ED. Przed montażem należy dobrać właściwe gwinty i uszczelnienie.

Przyłączki hydrauliczne HYDRON

Pozostałe rozmiary dostępne są w kategorii przyłączki proste calowo-metryczne BSP/M. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów oraz uszczelnień hydraulicznych.

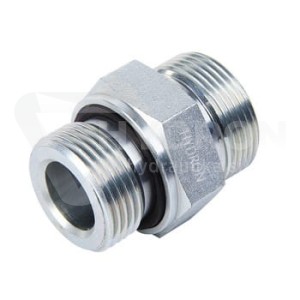

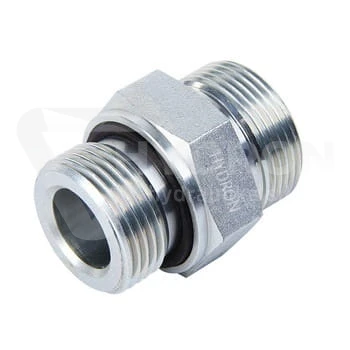

Zdjęcie poglądowe. Wygląd dostarczonego produktu może różnić się od fotografii.
