Rozdzielacze hydrauliczne sterowane joystickiem – Ergonomia i precyzja kontroli

Rozdzielacze hydrauliczne sterowane joystickiem stanowią kluczowy segment osprzętu w nowoczesnej hydraulice siłowej, łączący zaawansowaną inżynierię mechaniczną z ergonomicznymi wymaganiami operatorów maszyn. Rozdzielacze te pozwalają na jednoczesne i płynne zarządzanie dwoma sekcjami roboczymi (np. ruchami góra-dół oraz pochyleniem osprzętu) za pomocą jednego manipulatora. Takie rozwiązanie drastycznie skraca czas reakcji układu, zwiększa dokładność pozycjonowania elementów wykonawczych oraz minimalizuje zmęczenie operatora podczas wielogodzinnej pracy. Ze względu na swoją wszechstronność, niezawodność oraz odporność na trudne warunki środowiskowe, rozdzielacze monoblokowe i sekcyjne z joystickiem są powszechnie stosowane w maszynach rolniczych, budowlanych, leśnych oraz w pojazdach komunalnych i specjalistycznych.

Zastosowanie i charakterystyka konstrukcyjna

Konstrukcja rozdzielaczy sterowanych joystickiem opiera się na monolitycznym lub sekcyjnym korpusie z wysokogatunkowego odlewu żeliwnego o wysokiej gęstości, co zapewnia znakomitą sztywność strukturalną i odporność na piki ciśnieniowe osiągające wartości rzędu 250–315 bar. Suwaki wewnętrzne są precyzyjnie szlifowane i pasowane honowano w korpusie, co redukuje wewnętrzne przecieki krawędziowe do absolutnego minimum i gwarantuje bezpieczne utrzymanie ładunku na siłownikach. Sam joystick może być zintegrowany bezpośrednio na korpusie rozdzielacza (sterowanie sztywne) lub połączony z nim za pomocą elastycznych linek stalowych (sterowanie zdalne). Przeniesienie manipulatora do kabiny za pomocą linek chroni operatora przed hałasem, temperaturą oraz ewentualnym rozerwaniem przewodów wysokociśnieniowych.

Rozdzielacze te są w pełni przystosowane do pracy z mineralnymi olejami hydraulicznymi klas HL i HLP, zgodnymi z wymogami normy ISO 6743/4. Systemy te są również fabrycznie wyposażone w regulowany zawór przelewowy (bezpieczeństwa), chroniący całą instalację przed przeciążeniem. W obwodach zasilanych przez te rozdzielacze, do bezpiecznego i bezawaryjnego przesyłu strugi cieczy pod wysokim ciśnieniem, niezbędne są odpowiednio zwymiarowane, odporne na drgania węże do hydrauliki siłowej.

Główne obszary aplikacyjne:

• Maszyny rolnicze: Ładowacze czołowe (TUR) w ciągnikach rolniczych, maszyny zielonkowe, owijarki oraz systemy sterowania tyłem ciągnika.
• Maszyny budowlane i komunalne: Ładowarki teleskopowe, minikoparki, pługi śnieżne, posypywarki oraz ramiona hakowców i bramowców.
• Maszyny leśne: Przyczepy zrywkowe, ładowarki chwytakowe do drewna, gdzie precyzyjne operowanie ramieniem wymaga natychmiastowej odpowiedzi układu.

W warunkach intensywnej eksploatacji maszyn mobilnych i stacjonarnych, priorytetem jest stała diagnostyka układu. W tym celu w bezpośrednim sąsiedztwie bloku zaworowego montuje się dedykowane manometry i zestawy testowe, pozwalające na bieżąco kontrolować nastawy zaworu bezpieczeństwa i piki ciśnienia powstające podczas gwałtownej zmiany kierunku ruchu suwaka.

Podział asortymentu ze względu na nominalny przepływ (wydajność)

Wydajność przepływu (wyrażana w litrach na minutę) jest kluczowym parametrem inżynieryjnym, który musi być ściśle dopasowany do wydatku pompy zasilającej. W naszej ofercie kategoria ta została podzielona na trzy precyzyjne podkategorie, odpowiadające standardom rynkowym:

1. Rozdzielacze sterowane joystickiem – Przepływ do 40 l/min

Zaprojektowane z myślą o kompaktowych obwodach hydraulicznych o niskim i średnim zapotrzebowaniu na strumień oleju. Są najczęstszym wyborem do mniejszych ciągników rolniczych (np. Ursus C-330, C-360, T-25), sadowniczych, minikoparek oraz małych ładowaczy czołowych. Zapewniają doskonałą czułość sterowania przy mniejszych średnicach przyłączy (standardowo gwinty wewnętrzne BSP 3/8").

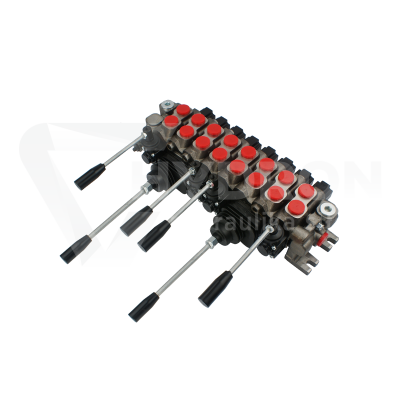

2. Rozdzielacze sterowane joystickiem – Przepływ do 60 l/min

Segment uniwersalny, stanowiący idealny kompromis pomiędzy gabarytami a możliwościami hydraulicznymi. Modele o przepływie do 60 l/min są masowo implementowane w nowoczesnych ładowaczach czołowych (TUR) ciągników średniej mocy (od 60 do 100 KM), maszynach komunalnych i podnośnikach. Charakteryzują się optymalną charakterystyką przepływową zapobiegającą dławieniu strugi oleju.

3. Rozdzielacze sterowane joystickiem – Przepływ do 80 l/min

Wysokowydajne komponenty dedykowane do wymagających systemów o dużym tonażu i szybkich cyklach roboczych. Stosowane w mocnych ciągnikach rolniczych, ładowarkach teleskopowych, maszynach leśnych oraz maszynach budowlanych, gdzie główne pompy hydrauliczne tłoczkowe lub zębate generują wysoki wydatek cieczy. Wyposażone w powiększone porty zasilające i powrotne (zazwyczaj BSP 1/2" lub BSP 3/4"), co minimalizuje straty ciśnienia i redukuje nagrzewanie się układu.

Dlaczego warto wybrać nasze komponenty? Korzyść techniczna

Wszystkie rozdzielacze sterowane joystickiem dostępne w sklepie Hydron są produkowane zgodnie z systemami zarządzania jakością ISO oraz normami DIN. Przyłącza gwintowane są nacinane z rygorystyczną dokładnością wedle specyfikacji ISO 228/1, co zapobiega pęknięciom korpusu podczas aplikacji wysokich momentów dokręcania. Aby zagwarantować pełną, wieloletnią szczelność instalacji przy ciśnieniach roboczych przekraczających 200 bar, zaleca się stosować wyłącznie atestowane złączki hydrauliczne z elastycznym uszczelnieniem o-ringowym. Rozdzielacze posiadają funkcję opcjonalnego podłączenia tulei ciśnieniowej (Carry-Over), co umożliwia szeregowe łączenie z kolejnymi blokami zaworowymi w maszynie bez ryzyka uszkodzenia korpusu.

Specyfikacja techniczna rozdzielaczy z joystickiem

Najczęściej zadawane pytania (FAQ)

1. Czym różni się joystick bezpośredni od joysticka na linki?
Joystick bezpośredni jest zamontowany mechanicznie na samym korpusie rozdzielacza. Wymaga to umieszczenia całego bloku hydraulicznego w zasięgu dłoni operatora (w kabinie). Joystick na linki umożliwia montaż rozdzielacza na zewnątrz (np. na ramie ciągnika lub pod maską), a do kabiny doprowadza się jedynie lekki manipulator połączony z suwakami za pomocą elastycznych linek. Zwiększa to bezpieczeństwo, redukuje hałas i ułatwia aranżację przestrzeni wewnątrz kabiny.

2. Jakie są konsekwencje zainstalowania rozdzielacza 40 l/min do pompy o wydatku 70 l/min?
Zastosowanie rozdzielacza o zbyt małej przepustowości wywoła gwałtowne dławienie strugi oleju i potężny spadek ciśnienia wewnątrz korpusu. Skutkuje to natychmiastową transformacją energii kinetycznej w cieplną – olej zacznie się drastycznie przegrzewać, tracąc swoje właściwości smarne, co doprowadzi do kawitacji, pienienia medium i przyspieszonego zniszczenia pompy oraz uszczelnień rozdzielacza.

3. Co oznacza termin „Carry-Over” (kontynuacja ciśnienia) w rozdzielaczach z joystickiem?
Jest to specjalny port (zazwyczaj wymagający wkręcenia dedykowanej tulei Carry-Over w kanał powrotny T), który pozwala na bezpieczne, szeregowe podłączenie drugiego rozdzielacza za pierwszym. Dzięki temu pełne ciśnienie z pompy może być przekazane dalej bez narażania korpusu pierwszego rozdzielacza na rozerwanie wywołane zbyt wysokim przeciwciśnieniem w komorze powrotnej.

4. Czy rozdzielacze sterowane joystickiem posiadają funkcję pływającą (tzw. zatrzask)?
Funkcja pływająca (pozycja, w której obie komory siłownika są połączone z powrotem do zbiornika, umożliwiając swobodny ruch osprzętu po podłożu, np. podczas odśnieżania) jest opcjonalna. Standardowe rozdzielacze z joystickiem jej nie posiadają, jednak w naszej ofercie dostępne osprzętowanie pozwala na wdrożenie wersji rolniczych, w których jedna z sekcji joysticka posiada specjalny zatrzask mechaniczny realizujący pozycję pływającą.
