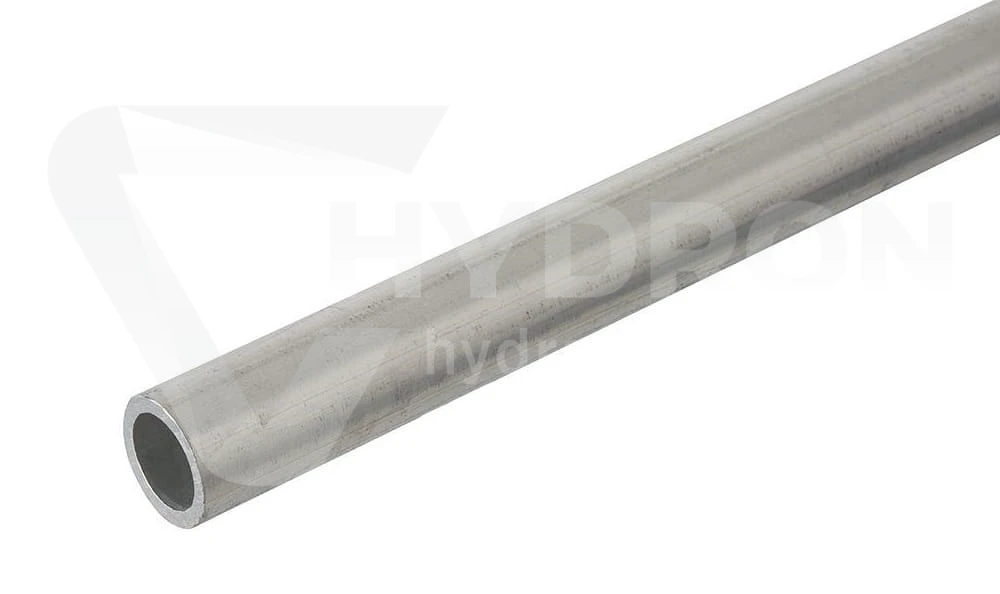

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar to bezszwowa rurka hydrauliczna przeznaczona do budowy sztywnych odcinków instalacji hydrauliki siłowej, w których medium roboczym jest olej hydrauliczny. Wariant 20x1 oznacza średnicę zewnętrzną 20 mm oraz grubość ścianki 1,0 mm, co daje średnicę wewnętrzną 18 mm. Rura wykonana jest ze stali nierdzewnej 316L, dlatego dobrze sprawdza się w układach narażonych na wilgoć, korozję, zabrudzenia przemysłowe oraz trudniejsze warunki pracy niż standardowe rury stalowe ocynkowane.

Parametry techniczne rury precyzyjnej 20x1

• Materiał: stal nierdzewna 316L
• Typ rury: bezszwowa precyzyjna
• Średnica zewnętrzna: 20 mm
• Grubość ścianki: 1,0 mm
• Średnica wewnętrzna: 18 mm
• Przeznaczenie: instalacje hydrauliczne, olej hydrauliczny
• Jakość powierzchni: zgodnie z EN 10305-4
• Dostępne długości: 3 m, 6 m
• Minimalna ilość zamówienia: 3 mb, chyba że dostępny jest inny odcinek
• Sprzedaż: 1 sztuka = 1 mb rury
• Wysyłka kurierem za pobraniem: maksymalna długość 2,5 mb
• Wysyłka kurierem po przedpłacie: długość do 3 mb
• Wysyłka paczkomatem: brak możliwości
• Zastosowanie jako rura do cylindrów: nie
• Kod produktu: RURA 20X1 AISI
• Kod EAN: 0200000031510

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar do instalacji hydraulicznych

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar znajduje zastosowanie tam, gdzie elastyczny przewód hydrauliczny nie jest najlepszym rozwiązaniem albo gdzie instalacja ma być poprowadzona w sposób stały, estetyczny i odporny na uszkodzenia mechaniczne. Rury hydrauliczne wykorzystuje się między innymi w maszynach przemysłowych, agregatach hydraulicznych, liniach technologicznych, stanowiskach serwisowych, instalacjach olejowych oraz konstrukcjach, w których przewód musi być stabilnie zamocowany na dłuższym odcinku. W praktyce taka rurka może tworzyć sztywny odcinek instalacji, który następnie łączy się z elastycznym przewodem tam, gdzie potrzebna jest kompensacja drgań lub ruchu maszyny.

W przypadku budowy kompletnego układu warto od razu dopasować odpowiednie złączki hydrauliczne, elementy montażowe oraz uchwyty do rur i przewodów, ponieważ sama rura jest tylko jednym z elementów instalacji. O szczelności i trwałości połączenia decyduje także prawidłowo dobrana nakrętka, pierścień zacinający, gniazdo przyłączeniowe oraz sposób przygotowania końca rury.

Stal nierdzewna 316L w rurach hydraulicznych

Stal nierdzewna 316L jest wybierana do instalacji, w których liczy się odporność na korozję, czystość układu i stabilność materiału w trudniejszym środowisku pracy. W porównaniu ze zwykłą stalą węglową lub rurą ocynkowaną, rura nierdzewna lepiej sprawdza się w miejscach narażonych na wilgoć, częste mycie, kontakt z czynnikami atmosferycznymi lub pracę w środowisku przemysłowym. Nie oznacza to jednak, że w każdym układzie stal nierdzewna jest konieczna. Jeżeli instalacja pracuje w suchym środowisku, a priorytetem jest niższy koszt, często wystarczające mogą być rury precyzyjne bezszwowe ocynkowane. Jeżeli natomiast układ ma pracować w bardziej wymagających warunkach, rury nierdzewne są rozwiązaniem bezpieczniejszym i bardziej odpornym na długotrwałą eksploatację.

Rura 20x1 ze stali nierdzewnej 316L jest szczególnie przydatna w instalacjach, w których użytkownik chce ograniczyć ryzyko korozji zewnętrznej oraz utrzymać wysoką jakość powierzchni. W hydraulice siłowej ma to znaczenie nie tylko wizualne, ale również techniczne, ponieważ skorodowane lub źle zabezpieczone elementy mogą z czasem osłabiać połączenia, utrudniać serwis i zwiększać ryzyko nieszczelności.

Jak dobrać rurę 20x1 do układu hydraulicznego

Przy doborze rury hydraulicznej nie wystarczy sprawdzić samej średnicy zewnętrznej. Trzeba uwzględnić średnicę wewnętrzną, grubość ścianki, ciśnienie pracy układu, medium robocze, rodzaj połączenia oraz sposób prowadzenia instalacji. W przypadku rury 20x1 średnica wewnętrzna wynosi 18 mm, dlatego należy porównać ją z wymaganym przepływem w danym obwodzie. Zbyt mała średnica wewnętrzna może powodować większe opory przepływu, nagrzewanie oleju i spadek wydajności układu. Zbyt duża średnica może natomiast niepotrzebnie zwiększać koszt instalacji i utrudniać montaż w ograniczonej przestrzeni.

Ważny jest również dobór serii złącza. Przy rurach precyzyjnych często stosuje się połączenia z pierścieniem zacinającym, dlatego do konkretnej średnicy rury należy dobrać odpowiednie nakrętki złączne, pierścienie zacinające oraz złączki zgodne z danym systemem montażu. Błąd polegający na zestawieniu rury 20 mm z elementem przeznaczonym do innej średnicy może doprowadzić do nieszczelności już przy pierwszym uruchomieniu instalacji.

Norma EN 10305-4 i znaczenie jakości powierzchni

Informacja o zgodności jakości powierzchni z EN 10305-4 jest istotna, ponieważ rury precyzyjne do hydrauliki muszą mieć odpowiednią dokładność wykonania oraz powtarzalność wymiarową. W praktyce oznacza to, że rura jest przeznaczona do zastosowań technicznych, gdzie ważne są stabilne wymiary, odpowiednia jakość powierzchni i możliwość współpracy z elementami złącznymi. W hydraulice siłowej ma to bezpośredni wpływ na szczelność połączeń oraz bezpieczeństwo pracy instalacji.

Nie należy traktować tej rury jako uniwersalnego materiału konstrukcyjnego do każdego zastosowania. Na karcie produktu wskazano, że nie jest to rura do cylindrów. To ważna informacja, ponieważ rury stosowane jako tuleje cylindrowe lub elementy siłowników muszą spełniać inne wymagania dotyczące powierzchni wewnętrznej, tolerancji i sposobu pracy. Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar jest przeznaczona do instalacji hydraulicznych, a nie do wykonywania tulei roboczych siłowników.

Najczęstsze błędy przy zakupie rury nierdzewnej 20x1

Jednym z częstych błędów jest dobór rury wyłącznie po średnicy zewnętrznej, bez sprawdzenia grubości ścianki i średnicy wewnętrznej. Klient widzi wymiar 20 mm i zakłada, że każda rura 20 mm będzie zachowywać się tak samo w układzie. W praktyce rura 20x1 ma inną średnicę wewnętrzną niż rura 20x2, a to wpływa na przepływ, wytrzymałość i dopasowanie do konkretnej aplikacji.

Drugim błędem jest pomijanie materiału. Rura stalowa ocynkowana, czarna i nierdzewna mogą mieć podobny wymiar, ale nie są tym samym produktem. Jeżeli instalacja pracuje w środowisku wilgotnym lub korozyjnym, wybór tańszej rury stalowej może w dłuższej perspektywie oznaczać szybsze zużycie i konieczność wymiany odcinka instalacji. Z kolei w prostych układach warsztatowych rura nierdzewna może być wyborem bardziej wymagającym kosztowo, ale uzasadnionym wtedy, gdy liczy się trwałość i odporność materiału.

Trzeci błąd dotyczy montażu. Nawet dobrze dobrana rura nie zapewni szczelności, jeżeli zostanie źle ucięta, zanieczyszczona opiłkami, niedokładnie odgratowana lub zamontowana z niewłaściwym pierścieniem. Dlatego przy kompletowaniu instalacji warto uwzględnić także urządzenia do gratowania rurek, narzędzia do przygotowania końców oraz elementy mocujące, które ograniczają drgania przewodu rurowego podczas pracy.

Praktyczne zastosowanie w serwisie i przemyśle

W warsztacie zajmującym się hydrauliką siłową rura nierdzewna 20x1 może być użyta do wykonania stałego odcinka instalacji olejowej przy agregacie, stanowisku testowym lub maszynie, w której przewody elastyczne mają być ograniczone tylko do miejsc ruchomych. W takim układzie rura prowadzona jest po konstrukcji maszyny, mocowana uchwytami, a na końcach łączona ze złączkami lub krótkimi zakutymi wężami hydraulicznymi. Takie rozwiązanie porządkuje instalację, zmniejsza ryzyko przypadkowego uszkodzenia przewodu i ułatwia późniejszy serwis.

W przemyśle rury nierdzewne stosuje się tam, gdzie instalacja musi być odporna na czynniki zewnętrzne, częste czyszczenie lub pracę w bardziej wymagającym otoczeniu. W rolnictwie i maszynach mobilnych częściej wykorzystuje się przewody elastyczne, ale przy stałych odcinkach konstrukcyjnych rura precyzyjna również może być dobrym rozwiązaniem, szczególnie gdy zostanie zabezpieczona odpowiednimi obejmami i prowadzona z dala od miejsc narażonych na uderzenia.

Co dobrać razem z rurą precyzyjną 20x1

Żeby układ działał poprawnie, sama rura nie wystarczy. Do wykonania kompletnego połączenia potrzebne są elementy złączne dopasowane do średnicy 20 mm oraz do typu instalacji. W wielu układach będą to złączki z gniazdem 24°, nakrętki, pierścienie zacinające, uchwyty do prowadzenia rury oraz narzędzia do przygotowania końców. Jeżeli instalacja przechodzi z odcinka sztywnego na elastyczny, warto dobrać także końcówki do zakuwania węży, odpowiedni przewód oraz zabezpieczenie przed przetarciem.

W miejscach narażonych na kontakt z konstrukcją maszyny, ostrymi krawędziami lub ruchem elementów roboczych dobrze sprawdzają się osłony spiralne na węże. Nie są one montowane bezpośrednio na rurach w taki sam sposób jak na przewodach elastycznych, ale w kompletnych układach hydraulicznych często zabezpieczają odcinki przewodów, które współpracują z instalacją rurową. Dzięki temu cały układ jest bardziej odporny na uszkodzenia mechaniczne i łatwiejszy do utrzymania w dobrym stanie technicznym.

Rura nierdzewna czy ocynkowana

Rura nierdzewna 316L będzie dobrym wyborem, gdy instalacja ma pracować w środowisku narażonym na korozję, wilgoć, częste czyszczenie lub kontakt z czynnikami przemysłowymi. Rura ocynkowana może być wystarczająca w standardowych układach, gdzie warunki pracy są mniej agresywne, a najważniejsza jest ekonomia wykonania instalacji. Rura czarna znajduje zastosowanie w wybranych instalacjach technicznych, ale wymaga większej uwagi pod kątem ochrony powierzchni.

Wariant 20x1 warto porównać z innymi średnicami i grubościami ścianek, ponieważ różnica między rurą 20x1 a 20x2 nie dotyczy tylko ceny. Grubsza ścianka zmienia średnicę wewnętrzną, charakterystykę przepływu, masę elementu i sposób pracy pod obciążeniem. Dlatego dobór należy zawsze odnosić do parametrów układu, a nie tylko do wymiaru zewnętrznego.

Stabilna instalacja hydrauliczna bez przypadkowego doboru

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar jest rozwiązaniem do sztywnych odcinków instalacji hydraulicznych, w których ważna jest odporność materiału, precyzyjny wymiar i możliwość wykonania trwałego połączenia z odpowiednią armaturą. Prawidłowy dobór średnicy, grubości ścianki, rodzaju złączek i sposobu mocowania ogranicza ryzyko wycieków, spadków wydajności oraz uszkodzeń wynikających z drgań lub naprężeń montażowych. Dobrze skompletowany układ pracuje stabilniej, jest łatwiejszy w serwisie i pozwala uniknąć przestojów spowodowanych niewłaściwie dobranym elementem instalacji.

Dopasuj zestaw do tego produktu

Rura precyzyjna 20x1 stal nierdzewna 316L 300 bar – sztywny odcinek instalacji hydraulicznej do prowadzenia oleju hydraulicznego w układach wymagających odporności na korozję.

Nakrętka złączna na rurkę 20 mm – element potrzebny do wykonania połączenia rury z odpowiednią złączką w systemie skręcanym.

Pierścień zacinający na rurkę 20 mm – element odpowiedzialny za mechaniczne osadzenie rury w złączu i uzyskanie szczelności połączenia.

Uchwyt pojedynczy do rur hydraulicznych 20 mm – mocowanie stabilizujące rurę na konstrukcji maszyny lub instalacji, ograniczające drgania i ryzyko uszkodzeń.

Zakute węże hydrauliczne – elastyczne odcinki układu stosowane tam, gdzie instalacja rurowa przechodzi w część ruchomą lub narażoną na zmianę położenia.

FAQ

Czy rura precyzyjna 20x1 stal nierdzewna 316L nadaje się do hydrauliki siłowej?

Tak, rura jest przeznaczona do instalacji hydraulicznych z olejem hydraulicznym. Należy jednak dobrać ją do ciśnienia, przepływu, sposobu montażu oraz odpowiednich elementów złącznych.

Czy rura 20x1 może być użyta jako rura do cylindra hydraulicznego?

Nie. Na karcie produktu wskazano, że rura nie jest przeznaczona jako rura do cylindrów. Do cylindrów hydraulicznych stosuje się inne elementy o odpowiedniej powierzchni wewnętrznej i tolerancjach.

Co oznacza wymiar rury 20x1?

Wymiar 20x1 oznacza średnicę zewnętrzną 20 mm oraz grubość ścianki 1,0 mm. W tym przypadku średnica wewnętrzna rury wynosi 18 mm.

Czy rury cięte pod wymiar można zwrócić?

Nie. Rury cięte pod wymiar klienta nie podlegają zwrotom, dlatego przed zakupem należy dokładnie sprawdzić wymaganą długość i parametry.

Jakie elementy dobrać do rury hydraulicznej 20 mm?

Do rury 20 mm należy dobrać odpowiednie złączki, nakrętki, pierścienie zacinające, uchwyty mocujące oraz ewentualnie przewody hydrauliczne, jeżeli instalacja ma przechodzić z odcinka sztywnego na elastyczny.
