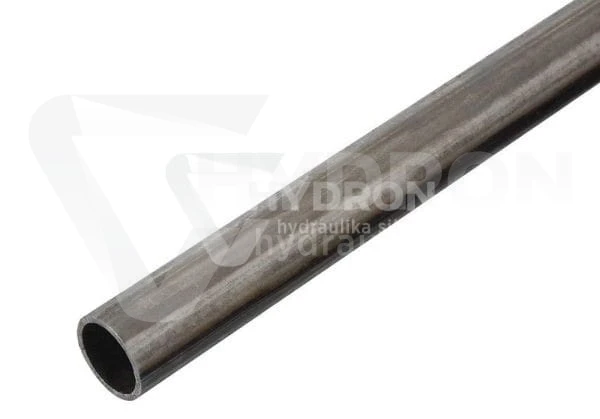

Rura stalowa precyzyjna 38x4 czarna 223bar

Rura stalowa precyzyjna 38x4 czarna 223bar to bezszwowa rura hydrauliczna przeznaczona do wykonywania sztywnych odcinków instalacji olejowych w układach hydrauliki siłowej. Wymiar 38x4 oznacza średnicę zewnętrzną 38 mm oraz grubość ścianki 4,0 mm, przy średnicy wewnętrznej 30 mm. Produkt wykonany jest ze stali czarnej, bez ocynku, dlatego najlepiej sprawdza się w instalacjach technicznych, przemysłowych i warsztatowych, w których rura ma być dalej zabezpieczona, zabudowana lub stosowana w środowisku niewymagającym ochrony cynkowej.

Parametry techniczne rury stalowej precyzyjnej 38x4

• Materiał: stal czarna
• Typ rury: bezszwowa precyzyjna
• Średnica zewnętrzna rury: 38 mm
• Grubość ścianki: 4,0 mm
• Średnica wewnętrzna rury: 30 mm
• Przeznaczenie: instalacje hydrauliczne, olej hydrauliczny
• Ciśnienie statyczne: 297 bar
• Ciśnienie dynamiczne: 261 bar
• Ciśnienie rozrywające: 970 bar
• Jakość powierzchni: zgodnie z normą EN 10305-4
• Dostępne długości rurek: 3 m, 6 m
• Minimalna ilość zamówienia: 3 mb, chyba że dostępny jest inny odcinek
• Sprzedaż: 1 sztuka = 1 mb rury
• Wysyłka kurierem za pobraniem: maksymalna długość 2,5 mb
• Wysyłka kurierem po przedpłacie: długość do 3 mb
• Wysyłka paczkomatem: brak możliwości
• Zastosowanie jako rura do cylindrów: nie

Rura stalowa precyzyjna 38x4 czarna 223bar do hydrauliki siłowej

Rura stalowa precyzyjna 38x4 czarna 223bar jest stosowana tam, gdzie instalacja hydrauliczna ma być wykonana jako stały, sztywny odcinek przewodu. W praktyce rury tego typu wykorzystuje się w maszynach przemysłowych, agregatach hydraulicznych, prasach, stanowiskach roboczych, instalacjach olejowych oraz układach, w których przewód nie powinien swobodnie pracować jak wąż elastyczny. Sztywna rura pozwala uporządkować instalację, zmniejszyć liczbę luźnych odcinków i ograniczyć ryzyko przypadkowego uszkodzenia przewodu podczas pracy maszyny. W układach hydraulicznych rura 38x4 może pełnić funkcję głównego odcinka przesyłowego oleju, szczególnie wtedy, gdy wymagany jest większy przekrój wewnętrzny i stabilne prowadzenie medium. Średnica wewnętrzna 30 mm ma znaczenie przy przepływie, dlatego przy doborze rury należy uwzględnić nie tylko ciśnienie, ale również wydajność pompy, długość instalacji, liczbę kolan, opory przepływu oraz sposób podłączenia do pozostałych elementów układu.

Kiedy wybrać rurę czarną bez ocynku

Rura czarna bez ocynku jest dobrym wyborem do instalacji, w których najważniejsza jest wytrzymałość, precyzyjny wymiar i możliwość wykonania solidnego połączenia rurowego. W porównaniu z rurą ocynkowaną nie posiada dodatkowej warstwy ochronnej, dlatego w środowisku wilgotnym, zewnętrznym lub szczególnie narażonym na korozję należy przewidzieć odpowiednie zabezpieczenie powierzchni albo rozważyć rury precyzyjne ocynkowane lub rury hydrauliczne nierdzewne.

Stal czarna ma sens w instalacjach technicznych, gdzie rura pracuje w kontrolowanych warunkach, w zabudowie maszyny lub wewnątrz hali. Jeżeli układ będzie narażony na wodę, agresywne środowisko, częste mycie albo długotrwałą pracę na zewnątrz, materiał należy dobrać ostrożniej. W takich przypadkach sama średnica i ciśnienie robocze nie wystarczają, ponieważ trwałość instalacji zależy również od odporności powierzchni na warunki otoczenia.

Jak dobrać rurę 38x4 do układu hydraulicznego

Dobór rury 38x4 należy rozpocząć od sprawdzenia średnicy zewnętrznej, grubości ścianki i średnicy wewnętrznej. Wymiar zewnętrzny 38 mm decyduje o dopasowaniu do obejm, uchwytów i elementów złącznych. Grubość ścianki 4,0 mm wpływa na wytrzymałość i charakter pracy rury, a średnica wewnętrzna 30 mm odpowiada za przepływ oleju. Jeżeli rura zostanie dobrana tylko po wymiarze zewnętrznym, bez analizy przepływu, układ może pracować głośniej, wolniej lub z większym nagrzewaniem oleju. Ważne jest także dopasowanie odpowiedniej serii złączek. Do średnicy 38 mm stosuje się elementy przeznaczone do właściwego systemu rurowego, między innymi pierścienie zacinające, nakrętki oraz złącza zgodne z gniazdem 24°. Przy kompletowaniu instalacji warto od razu dobrać złączki hydrauliczne, pierścienie zacinające oraz nakrętki złączne, ponieważ szczelność układu zależy od zgodności całego zestawu, a nie tylko od samej rury.

Norma EN 10305-4 w rurach precyzyjnych

Zgodność jakości powierzchni z normą EN 10305-4 oznacza, że rura jest przeznaczona do zastosowań wymagających dokładności wymiarowej i odpowiedniej jakości wykonania. W instalacjach hydraulicznych ma to znaczenie praktyczne, ponieważ rura współpracuje z elementami złącznymi, a połączenie musi zachować szczelność przy ciśnieniu roboczym i zmiennych obciążeniach. Precyzyjna rura bezszwowa jest wykonana tak, aby można było ją stosować w układach technicznych, w których powtarzalność wymiarów i jakość powierzchni wpływają na bezpieczeństwo pracy. Nie należy jednak traktować tej rury jako materiału do każdego zastosowania. Produkt nie jest przeznaczony jako rura do cylindrów. To istotne, ponieważ rury stosowane w cylindrach hydraulicznych wymagają innej charakterystyki powierzchni wewnętrznej, tolerancji i sposobu wykończenia. Rura stalowa precyzyjna 38x4 czarna 223bar jest rurą do instalacji hydraulicznych, a nie gotowym półproduktem do wykonywania tulei roboczych siłowników.

Błędy przy wyborze rury hydraulicznej 38x4

Częstym błędem jest porównywanie rur wyłącznie po średnicy zewnętrznej. Rura 38x2, 38x3 i 38x4 może wyglądać podobnie na pierwszy rzut oka, ale każda z nich ma inną grubość ścianki, inną średnicę wewnętrzną i inną charakterystykę pracy. Wybór zbyt cienkiej ścianki do układu z wyższym ciśnieniem lub drganiami może skrócić trwałość instalacji. Z kolei zastosowanie rury o większej grubości ścianki bez potrzeby może zwiększyć koszt i zmienić przepływ w układzie. Drugim błędem jest niedopasowanie elementów złącznych. Jeżeli rura 38 mm zostanie połączona z niewłaściwym pierścieniem, nakrętką lub złączką, problem może pojawić się dopiero po uruchomieniu układu. Typowe skutki to pocenie się połączenia, wyciek oleju, spadek ciśnienia, trudność w odpowietrzeniu instalacji albo konieczność ponownego demontażu całego odcinka. W hydraulice siłowej taki błąd często kosztuje więcej niż prawidłowe dobranie kompletu już na etapie zamówienia.

Trzecim błędem jest pominięcie przygotowania końców rury. Rura powinna być prawidłowo ucięta, odgratowana i oczyszczona z opiłków. Nawet niewielkie zanieczyszczenia mogą przedostać się do układu hydraulicznego i negatywnie wpływać na zawory, rozdzielacze, pompy lub uszczelnienia. Przy pracy z rurami warto korzystać z odpowiednich narzędzi, takich jak urządzenia do gratowania rurek, a przy bardziej rozbudowanych instalacjach również z urządzeń do czyszczenia rur i przewodów.

Rura 38x4 w praktycznej instalacji

W praktyce rura stalowa precyzyjna 38x4 czarna 223bar może być użyta na przykład przy budowie układu hydraulicznego agregatu, gdzie od pompy lub rozdzielacza trzeba poprowadzić stały odcinek instalacji do dalszych elementów maszyny. Rura jest mocowana do konstrukcji za pomocą uchwytów i obejm do rur, a końcowe odcinki mogą przechodzić w zakute węże hydrauliczne, jeżeli w danym miejscu występuje ruch, drgania lub konieczność łatwiejszego serwisu.

Takie połączenie rury sztywnej i przewodu elastycznego jest często najlepszym rozwiązaniem w maszynach, gdzie część instalacji ma być prowadzona stabilnie po ramie, a część musi pracować razem z ruchomym elementem. Dzięki temu układ jest czytelniejszy, łatwiejszy do serwisowania i mniej narażony na przypadkowe przetarcie przewodów. W miejscach, gdzie przewody elastyczne mogą ocierać się o konstrukcję, warto zastosować osłony spiralne na węże, które zwiększają odporność przewodu na uszkodzenia mechaniczne.

Co dobrać do rury precyzyjnej 38x4

Żeby układ działał poprawnie, potrzebne są także elementy montażowe dopasowane do średnicy rury oraz warunków pracy instalacji. Do rury 38 mm należy dobrać odpowiednią nakrętkę, pierścień zacinający i złączkę, a następnie sprawdzić, czy cały zestaw odpowiada serii i typowi połączenia. Jeżeli instalacja wymaga rozłączania, można przewidzieć również szybkozłącza hydrauliczne, ale ich dobór powinien uwzględniać przepływ, ciśnienie i charakter pracy układu. W bardziej rozbudowanych instalacjach warto zaplanować również punkty pomiarowe. Do kontroli ciśnienia można dobrać manometry i wakuometry, a w układach wymagających regulacji przepływu lub zabezpieczenia obwodu także odpowiednie zawory hydrauliczne. Rura jest więc elementem nośnym instalacji, ale o końcowej jakości układu decyduje komplet: rura, złączki, mocowania, przewody elastyczne, armatura i prawidłowy montaż.

Rura czarna, ocynkowana czy nierdzewna

Rura czarna będzie odpowiednia tam, gdzie liczy się mocna, precyzyjna rura stalowa do instalacji hydraulicznej, a środowisko pracy nie wymaga dodatkowej ochrony antykorozyjnej albo zabezpieczenie zostanie wykonane osobno. Rura ocynkowana jest częściej wybierana wtedy, gdy użytkownik chce mieć dodatkową ochronę powierzchni przy standardowej instalacji. Rura nierdzewna sprawdza się w miejscach narażonych na wilgoć, mycie, czynniki atmosferyczne lub środowisko bardziej agresywne. Wybór materiału powinien wynikać z warunków pracy, a nie tylko z ceny. W układzie wewnątrz hali stal czarna może być w pełni wystarczająca. W maszynie pracującej na zewnątrz, w pobliżu wilgoci lub w środowisku zanieczyszczonym chemicznie lepszym rozwiązaniem może być rura ocynkowana albo nierdzewna. W Hydron można dobrać wariant do konkretnego zastosowania, tak aby instalacja była dopasowana zarówno pod względem ciśnienia, jak i odporności materiałowej.

Stabilna instalacja hydrauliczna bez przypadkowego doboru

Rura stalowa precyzyjna 38x4 czarna 223bar pozwala wykonać trwały, sztywny odcinek instalacji hydraulicznej do pracy z olejem hydraulicznym. Przy prawidłowym doborze średnicy, grubości ścianki, połączeń i uchwytów montażowych układ pracuje stabilniej, jest mniej podatny na uszkodzenia mechaniczne i łatwiejszy do późniejszej obsługi. Najlepszy efekt daje kompletne podejście do instalacji: właściwa rura, zgodne elementy złączne, poprawnie przygotowane końce, odpowiednie mocowanie i kontrola warunków pracy.

Dopasuj zestaw do tego produktu

Rura stalowa precyzyjna 38x4 czarna 223bar – sztywny odcinek instalacji hydraulicznej do prowadzenia oleju w układzie o większym przepływie.

Pierścień zacinający na rurkę 38S – element potrzebny do wykonania szczelnego połączenia rury z gniazdem 24° w systemie złączy rurowych.

Nakrętka do kielichowania 1.7/8 UNF fi 38 – element połączeniowy stosowany przy rurach 38 mm, dobierany do konkretnego systemu montażu.

Uchwyt do rur 38 mm – mocowanie stabilizujące rurę na konstrukcji maszyny i ograniczające drgania instalacji.

Zakute węże hydrauliczne – elastyczne odcinki stosowane tam, gdzie instalacja rurowa przechodzi w część ruchomą lub serwisową.

FAQ

Czy rura stalowa precyzyjna 38x4 czarna nadaje się do hydrauliki siłowej?

Tak, rura jest przeznaczona do instalacji hydraulicznych z olejem hydraulicznym. Trzeba jednak dobrać ją do ciśnienia pracy, przepływu, typu połączenia i warunków środowiskowych.

Co oznacza wymiar rury 38x4?

Wymiar 38x4 oznacza średnicę zewnętrzną 38 mm oraz grubość ścianki 4,0 mm. Średnica wewnętrzna tej rury wynosi 30 mm.

Czy rura 38x4 czarna jest ocynkowana?

Nie. Jest to rura czarna, czyli bez ocynku. W środowisku narażonym na korozję należy rozważyć zabezpieczenie powierzchni albo wybór rury ocynkowanej lub nierdzewnej.

Czy ta rura nadaje się do wykonania cylindra hydraulicznego?

Nie. Produkt nie jest przeznaczony jako rura do cylindrów. Do cylindrów hydraulicznych stosuje się inne rury o odpowiednich tolerancjach i powierzchni wewnętrznej.

Czy rurę ciętą pod wymiar można zwrócić?

Nie. Rury cięte pod wymiar klienta nie podlegają zwrotom, dlatego przed zakupem należy dokładnie sprawdzić długość, średnicę, grubość ścianki i sposób montażu.
