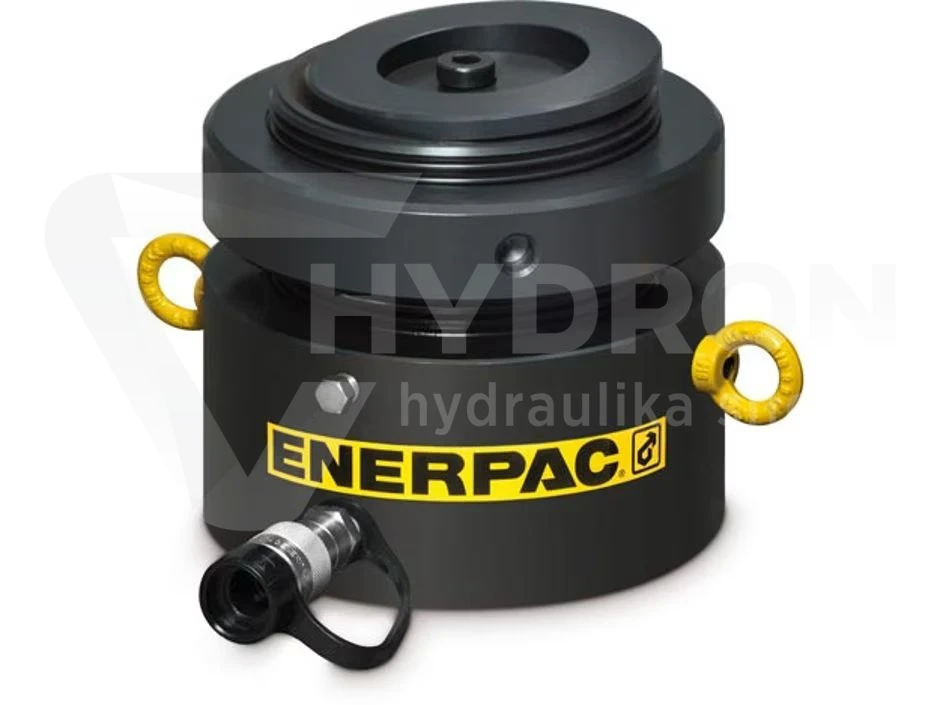

Siłownik hydrauliczny Enerpac LPL2002 200 ton, skok 45 mm, 700 bar

Enerpac LPL2002 to niskoprofilowy siłownik hydrauliczny dużej mocy z mechaniczną nakrętką zabezpieczającą, przeznaczony do podnoszenia i stabilnego podpierania ciężkich konstrukcji w miejscach o ograniczonej przestrzeni montażowej. Model należy do profesjonalnej serii LPL Low-Height Lock Nut Cylinders i został zaprojektowany do pracy przy maksymalnym ciśnieniu hydraulicznym 700 bar.

Siłownik należy do klasy 200 ton, a jego maksymalna nośność przy 700 bar wynosi 202 tony metryczne, czyli 1985 kN. Przy wysokości złożonej zaledwie 155 mm oferuje skok 45 mm, dzięki czemu umożliwia generowanie bardzo dużej siły tam, gdzie klasyczny siłownik wysokotonażowy nie mieści się pod podnoszoną konstrukcją.

Parametry techniczne Enerpac LPL2002

• producent: Enerpac,
• model: LPL2002,
• seria: LPL – Low-Height Lock Nut Cylinders,
• klasa siłownika: 200 ton,
• maksymalna nośność przy 700 bar: 202 t / 1985 kN,
• maksymalne ciśnienie robocze: 700 bar,
• skok tłoka: 45 mm,
• wysokość w stanie złożonym: 155 mm,
• wysokość po pełnym wysunięciu: 200 mm,
• średnica zewnętrzna korpusu: 245 mm,
• średnica cylindra: 190 mm,
• gwint tłoka: TR 190 x 6,
• średnica siodełka: 180 mm,
• występ siodełka ponad tłok: 10 mm,
• maksymalny kąt wychylenia siodełka: 5°,
• wysokość nakrętki zabezpieczającej: 43 mm,
• odległość podstawy od portu hydraulicznego: 30 mm,
• efektywna powierzchnia tłoka: 283,5 cm²,
• pojemność oleju przy pełnym skoku: 1275,9 cm³,
• masa: około 55 kg,
• tryb pracy: jednostronnego działania,
• powrót tłoka: pod obciążeniem,
• przyłącze hydrauliczne: 3/8"-18 NPTF,
• odporność na obciążenie boczne: do 8% maksymalnej nośności.

Niska wysokość i siła do 1985 kN

Najważniejszą cechą modelu LPL2002 jest połączenie bardzo dużej siły z wyjątkowo małą wysokością konstrukcyjną. Przy wysokości złożonej 155 mm siłownik może wygenerować siłę do 1985 kN. To rozwiązanie przeznaczone do sytuacji, w których przestrzeń pomiędzy podłożem a podnoszonym elementem jest bardzo ograniczona.

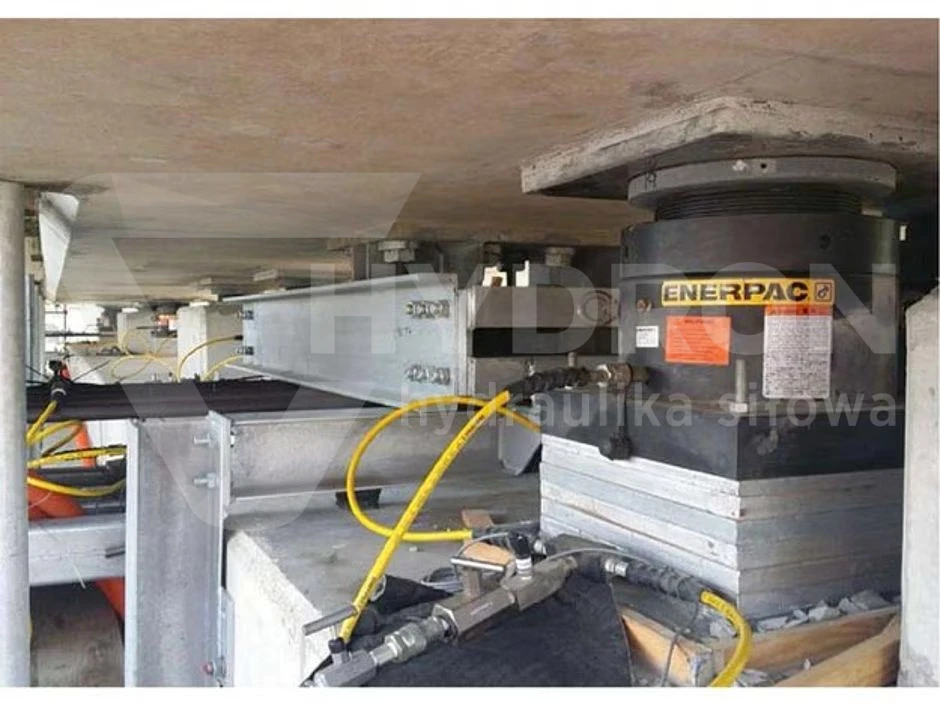

Takie warunki występują między innymi podczas podnoszenia konstrukcji stalowych, mostów, podpór, fundamentów, ciężkich maszyn i elementów infrastruktury przemysłowej.

Mechaniczna nakrętka blokująca obciążenie

Jednym z kluczowych elementów konstrukcji Enerpac LPL2002 jest zintegrowana nakrętka zabezpieczająca. Po osiągnięciu wymaganej wysokości nakrętkę można dokręcić do korpusu siłownika, tworząc mechaniczne podparcie tłoka.

Dzięki temu po odciążeniu hydrauliki ciężar nie jest utrzymywany wyłącznie przez ciśnienie oleju. Nakrętka przejmuje funkcję mechanicznego podparcia obciążenia, co ma szczególne znaczenie podczas prac wymagających utrzymania konstrukcji w podniesionej pozycji przez dłuższy czas.

Siodełko wychylne do 5°

Model LPL2002 posiada zintegrowane siodełko wychylne umożliwiające kompensację niewspółosiowości do 5°. Element pomaga równomierniej przenosić obciążenie w sytuacji, gdy powierzchnia podnoszonego elementu nie jest idealnie równoległa do powierzchni tłoka.

Nie oznacza to jednak, że siłownik jest przeznaczony do pracy przy znacznym obciążeniu bocznym. Układ powinien być zawsze ustawiony możliwie osiowo, a podstawa siłownika musi spoczywać na stabilnym i równym podłożu.

Odporność na obciążenia boczne do 8%

Enerpac określa odporność modelu LPL2002 na obciążenie boczne na poziomie 8% maksymalnej nośności. Rozwiązanie zwiększa tolerancję siłownika na niewielkie niedokładności ustawienia występujące w rzeczywistych aplikacjach podnoszenia.

Obciążenia boczne należy jednak ograniczać do minimum. Siłownik powinien pracować na stabilnej, twardej i poziomej powierzchni, a siła powinna być przykładana możliwie centralnie do siodełka.

Port ograniczający maksymalny skok tłoka

Siłowniki serii LPL nie posiadają klasycznego pierścienia ograniczającego wysunięcie tłoka. Enerpac zastosował natomiast wskaźnik maksymalnego skoku oraz specjalny port ogranicznika skoku.

Jeżeli tłok przekroczy dopuszczalne wysunięcie, port umożliwia odprowadzenie oleju i ograniczenie dalszego wzrostu ciśnienia. Operator powinien przerwać wysuwanie natychmiast po pojawieniu się oznaczenia maksymalnego skoku.

Siłownik jednostronnego działania z powrotem pod obciążeniem

LPL2002 jest siłownikiem jednostronnego działania. Ciśnienie hydrauliczne odpowiada za wysuw tłoka, natomiast jego cofnięcie następuje pod wpływem obciążenia zewnętrznego.

Model nie posiada sprężyny powrotnej. Jeżeli tłok nie jest obciążony, do jego całkowitego cofnięcia może być potrzebna dodatkowa siła zewnętrzna lub zastosowanie pompy wyposażonej w funkcję wspomagającą powrót.

Wymagania dotyczące pompy hydraulicznej

Enerpac LPL2002 wymaga układu hydraulicznego przystosowanego do pracy przy ciśnieniu 700 bar. Wszystkie elementy współpracujące, w tym pompa, przewody, szybkozłącza, zawory i manometr, muszą posiadać odpowiednią klasę ciśnieniową.

Przy pełnym wysunięciu siłownik potrzebuje około 1,276 litra oleju. Dobierając pompę, należy więc uwzględnić nie tylko ciśnienie 700 bar, ale również użyteczną pojemność zbiornika i wymaganą szybkość wysuwu.

Zastosowanie Enerpac LPL2002

Niskoprofilowy siłownik wysokotonażowy znajduje zastosowanie w zadaniach wymagających bardzo dużej siły przy minimalnej dostępnej wysokości montażowej.

Typowe zastosowania obejmują:

• podnoszenie ciężkich konstrukcji stalowych,
• prace mostowe i infrastrukturalne,
• wymianę i podnoszenie elementów podporowych,
• pozycjonowanie ciężkich maszyn,
• prace montażowe w przemyśle ciężkim,
• energetykę i przemysł wydobywczy,
• serwis dużych urządzeń przemysłowych,
• podnoszenie konstrukcji w miejscach o bardzo małym prześwicie.

Wymiary LPL2002 istotne przy planowaniu podnoszenia

Przy doborze siłownika do konkretnego zadania warto zwrócić szczególną uwagę na trzy wymiary: wysokość złożoną 155 mm, skok 45 mm oraz średnicę zewnętrzną 245 mm.

W praktyce oznacza to, że przed rozpoczęciem pracy trzeba zapewnić minimum 155 mm przestrzeni na wsunięcie siłownika, odpowiednią powierzchnię pod podstawą o średnicy 245 mm oraz dodatkowe miejsce na wzrost wysokości do 200 mm po pełnym wysunięciu.

Stabilne podłoże jest obowiązkowe

Producent wymaga, aby siłowniki serii LPL pracowały na płaskiej, twardej i stabilnej powierzchni zdolnej przenieść całe obciążenie. W przypadku nieodpowiedniego podłoża należy zastosować właściwie dobraną, jednoczęściową stalową płytę podporową.

Nie należy ustawiać siłownika bezpośrednio na luźnym gruncie, piasku, błocie lub powierzchni mogącej się odkształcić pod obciążeniem.

Bezpieczeństwo podczas utrzymywania podniesionego ciężaru

Ciężar nie powinien pozostawać podparty wyłącznie ciśnieniem hydraulicznym. Po ustawieniu wymaganej pozycji należy wykorzystać nakrętkę blokującą LPL2002 lub odpowiedni system dodatkowego podparcia mechanicznego.

Przed wykonywaniem prac przy podniesionej konstrukcji ciśnienie hydrauliczne powinno zostać odciążone po prawidłowym mechanicznym zablokowaniu tłoka. Operator musi stosować się do pełnej instrukcji bezpieczeństwa Enerpac.

Siłowniki Enerpac w ofercie HYDRON

Model LPL2002 należy do profesjonalnej gamy wysokociśnieniowych cylindrów Enerpac. Pozostałe modele o innych tonażach, wysokościach i skokach znajdziesz w kategorii siłowniki hydrauliczne Enerpac.

Szerszą ofertę cylindrów do różnych zastosowań przemysłowych znajdziesz również w kategorii siłowniki hydrauliczne. Przy doborze należy uwzględnić wymaganą siłę, skok, wysokość złożoną, sposób powrotu tłoka oraz dostępne miejsce montażowe.

Najczęściej zadawane pytania

Jaki udźwig ma Enerpac LPL2002?

Model należy do klasy 200 ton. Maksymalna nośność przy ciśnieniu 700 bar wynosi około 202 tony metryczne, czyli 1985 kN.

Jaki skok ma siłownik LPL2002?

Skok tłoka wynosi 45 mm.

Jaka jest minimalna wysokość siłownika?

Wysokość LPL2002 w stanie całkowicie złożonym wynosi 155 mm.

Czy siłownik może utrzymywać ciężar po wyłączeniu pompy?

Tak. Zintegrowana nakrętka umożliwia mechaniczne podparcie tłoka po osiągnięciu wymaganej pozycji i odciążeniu układu hydraulicznego.

Czy LPL2002 jest siłownikiem dwustronnego działania?

Nie. Jest to siłownik jednostronnego działania z hydraulicznym wysuwem i powrotem pod wpływem obciążenia.

Jakie ciśnienie jest wymagane?

Maksymalne ciśnienie robocze wynosi 700 bar. Wszystkie elementy układu hydraulicznego muszą być dobrane do pracy przy takim ciśnieniu.

Ile oleju potrzebuje LPL2002 przy pełnym wysunięciu?

Pojemność oleju przy pełnym skoku wynosi około 1275,9 cm³, czyli około 1,276 litra.
