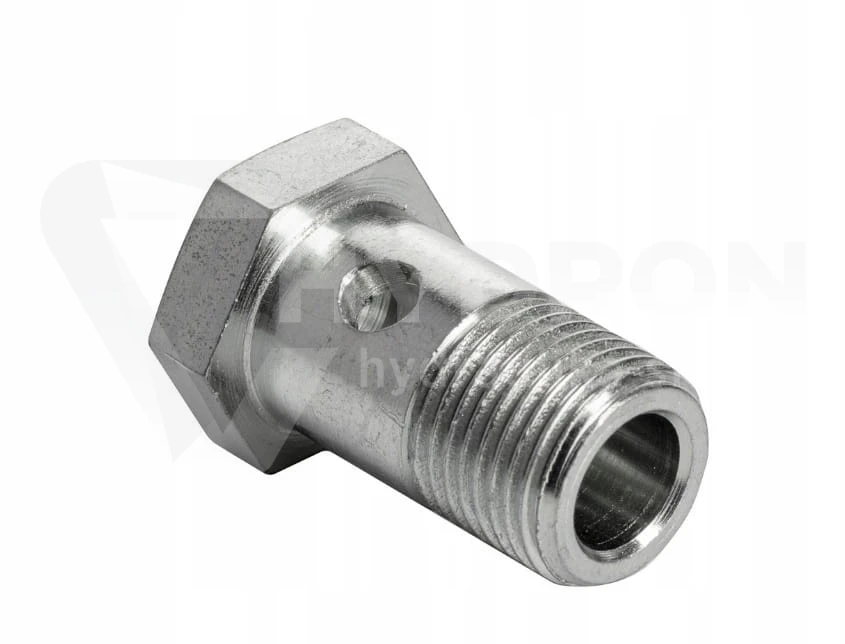

Śruba oczkowa, drążona - przelewowa M12X1

Przejdź do sekcji Opinie

12,35 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Wersja końcówki śruba do oczka
Rodzaj gwintu gwint metryczny
Typ gwintu gwint zewnętrzny (GZ)
Rozmiar gwintu M12x1
Rozmiar oczka nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki P01, C01 - RNM BAJNO
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )

Opis

Śruba oczkowa drążona przelewowa M12x1 do połączeń BANJO

Śruba oczkowa drążona przelewowa M12x1 to element przeznaczony do wykonywania połączeń typu BANJO z końcówkami oczkowymi. Gwint metryczny M12x1 umożliwia wkręcenie śruby w odpowiednie gniazdo, natomiast wewnętrzny kanał oraz otwory przepływowe pozwalają na przepływ medium przez śrubę i oczko końcówki. Tego typu rozwiązanie stosuje się między innymi w instalacjach hydraulicznych i paliwowych, szczególnie tam, gdzie ważna jest zwarta konstrukcja połączenia.

Parametry techniczne

typ: śruba oczkowa, drążona, przelewowa,
przeznaczenie: połączenia oczkowe typu BANJO,
gwint: M12x1,
rodzaj gwintu: metryczny,
typ przyłącza: gwint zewnętrzny,
konstrukcja: drążona z kanałem przepływowym,
funkcja: mocowanie końcówki oczkowej i umożliwienie przepływu medium.

Jak działa śruba przelewowa M12x1?

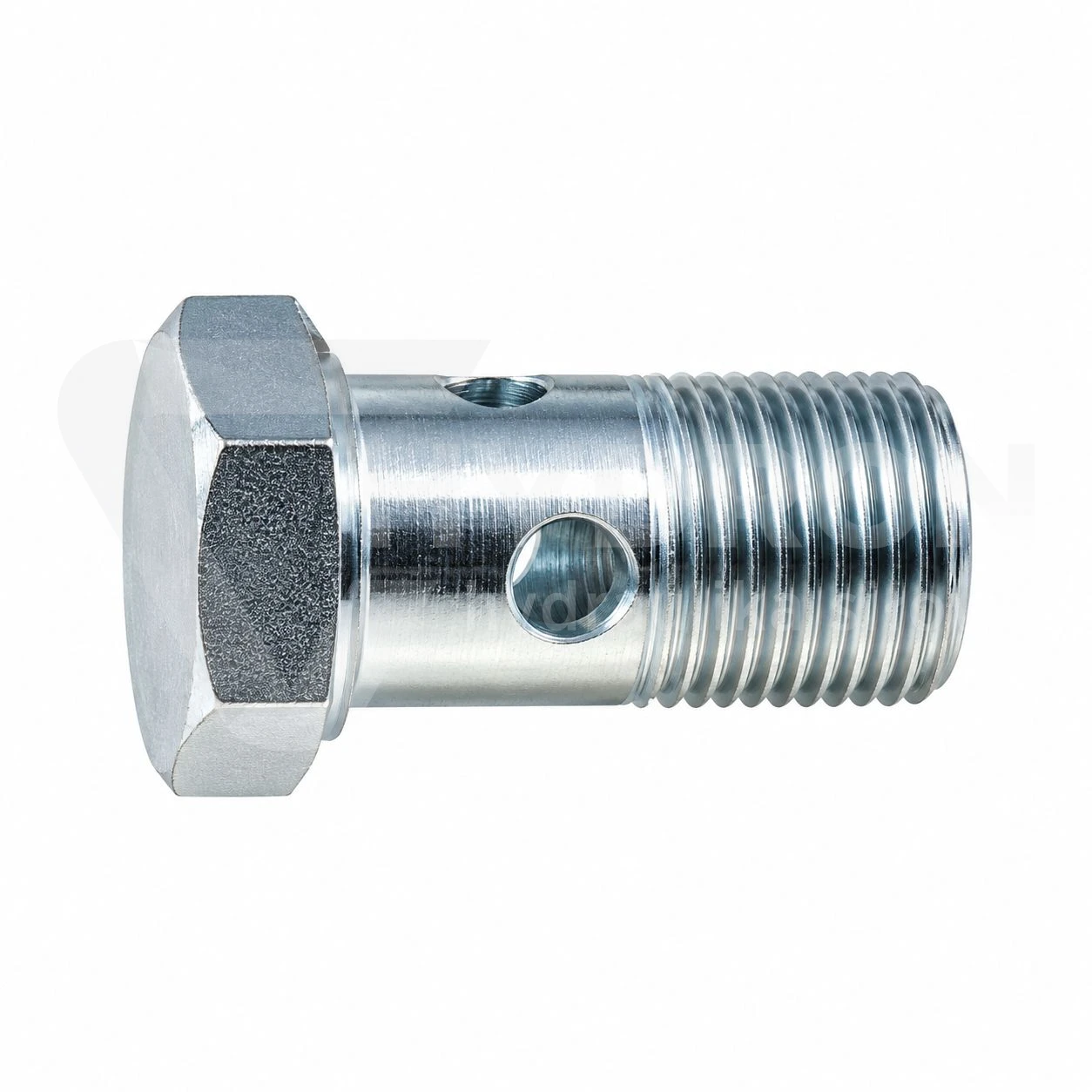

W przeciwieństwie do zwykłej śruby montażowej śruba przelewowa posiada kanał wykonany wewnątrz trzonu oraz otwory boczne. Po zamontowaniu końcówki oczkowej medium może przepływać przez śrubę, a następnie przez kanał w oczku do przewodu.

Dzięki takiej konstrukcji jeden element realizuje dwie funkcje: mechanicznie mocuje końcówkę BANJO oraz stanowi część drogi przepływu medium. Rozwiązanie to pozwala uzyskać zwarte przyłącze, co jest szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej.

Śruba M12x1 do końcówki oczkowej BANJO

Najważniejszym parametrem przy doborze jest zgodność gwintu śruby z gniazdem, do którego ma zostać wkręcona. W tym wariancie zastosowano gwint metryczny M12x1. Nie należy mylić go z popularnymi wariantami M12x1,25 lub M12x1,5, ponieważ różnią się skokiem gwintu i nie są wzajemnie zamienne.

Równie istotne jest dopasowanie średnicy śruby do oczka końcówki. W sklepie HYDRON dostępne są końcówki oczkowe BANJO oraz odpowiadające im śruby przelewowe w różnych wariantach metrycznych i calowych.

Gdzie stosuje się śruby drążone przelewowe?

Połączenia BANJO są wykorzystywane między innymi w hydraulice siłowej, instalacjach paliwowych, układach smarowania oraz w motoryzacji. Ich zaletą jest niewielka przestrzeń potrzebna do wykonania przyłącza oraz możliwość ustawienia końcówki oczkowej w dogodnym kierunku przed ostatecznym dokręceniem połączenia.

W praktyce śrubę przelewową można spotkać przy przewodach doprowadzających olej, paliwo lub inne medium do elementu maszyny czy pojazdu, gdy klasyczne przyłącze proste albo kolankowe zajmowałoby zbyt dużo miejsca.

Najczęstszy błąd – pomylenie skoku gwintu

Samo oznaczenie M12 nie wystarcza do prawidłowego doboru. Gwinty M12x1, M12x1,25 i M12x1,5 mają taką samą nominalną średnicę, ale różny skok. Próba wkręcenia niewłaściwej śruby może doprowadzić do uszkodzenia gwintu w korpusie urządzenia lub samej śruby.

Przed zakupem najlepiej sprawdzić oznaczenie starego elementu albo zmierzyć skok gwintu odpowiednim grzebieniem. W przypadku wątpliwości dział techniczny HYDRON może pomóc w identyfikacji właściwego wariantu.

Uszczelnienie połączenia BANJO

Szczelność połączenia oczkowego nie zależy wyłącznie od samego gwintu. W typowym układzie BANJO końcówka oczkowa jest dociskana pomiędzy powierzchniami uszczelniającymi przy pomocy śruby przelewowej. Dlatego podczas kompletowania połączenia należy uwzględnić również elementy uszczelniające odpowiednie dla konkretnej instalacji.

Zużyte, odkształcone lub niewłaściwie dobrane uszczelnienie może powodować wyciek nawet wtedy, gdy śruba i oczko mają prawidłowy rozmiar. Przy serwisie warto więc ocenić cały komplet, a nie tylko samą śrubę.

Śruby przelewowe metryczne i BSP

HYDRON oferuje śruby oczkowe drążone i przelewowe zarówno z gwintami metrycznymi, jak i BSP. Pozwala to dobrać element do konkretnego standardu przyłącza bez stosowania dodatkowych adapterów.
