Szybkozłącza grzybkowe (typ ISO A 7241-1)
Szybkozłącza hydrauliczne grzybkowe ISO A. Kategoria obejmuje wtyki oraz gniazda szybkozłączy grzybkowych z gwintami wewnętrznymi calowymi (BSP). Szybkozłącza grzybkowe ze względu na cenę oraz dostępność są najpopularniejszym typem stosowanych szybkozłączy. Stosowane głównie w rolnictwie, maszynach budowlanych oraz przemyśle. Szybkozłącza służą do szybkiego rozłączania oraz przyłączania przewodów w układach hydraulicznych. Najczęściej szybkozłącza używana do olejów hydraulicznych niemniej jednak mnogą być stosowane do różnego rodzaju mediów - adekwatnie do zastosowanego materiału i uszczelnienia. Dzięki temu, że szybkozłącza posiadają gwinty wewnętrzne calowe mamy dużą elastyczność w doborze gwintów. Po zastosowaniu przyłączki możemy gniazdo lub wtyk hydrauliczny zredukować na dowolny gwint zewnętrzny ( metryczny, calowy, JIC, OPRFS )
Dane techniczne szybkozłączy :
- Typ gwintów : wewnętrzne
- Gwinty : calowe (BSP)
- Wykonanie : stal automatowa ocynkowana ( na zamówienie stal nierdzewna )
- Uszczelnienie opcjonalne: FKM, EPDM lub inne
- Wykończenie: Zn-Fe (Cr III)
- Ciśnienie robocze : w zależności od rozmiaru ( od 190 do 350bar )
- Norma : ISO 7241-1 A
- Materiał uszczelnienia : NBR
- Temperatura pracy : od -25°C do +100°C).
- Zamknięcie: zawór grzybkowy
- Blokowanie: odśrodkowe kule
- Podłączanie pod ciśnieniem: nie dozwolone

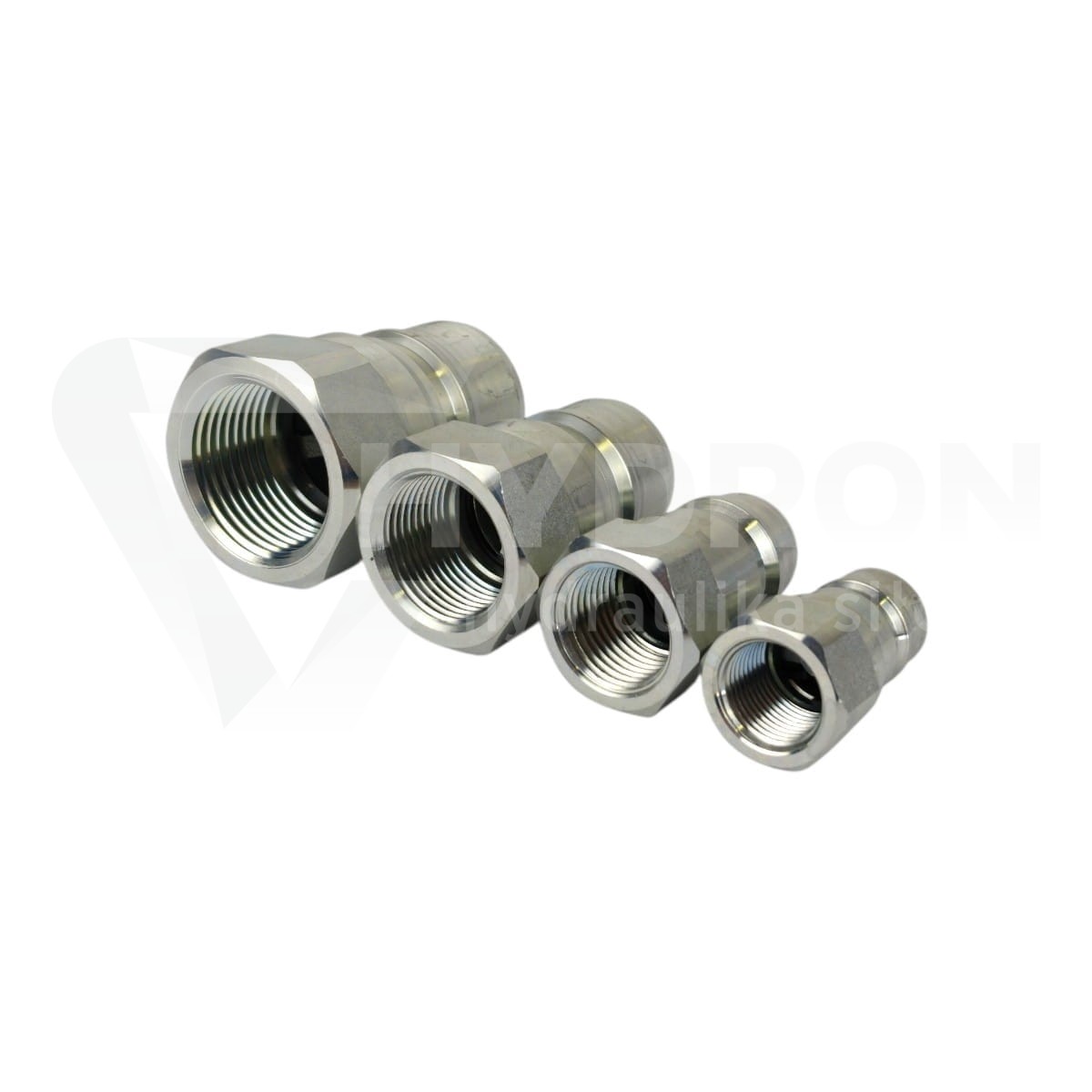

Dostępne rozmiary szybkozłączy :
- 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
Szybkozłącza według normy ISO 7241-1 A
Szybkozłącza według międzynarodowej normy
Norma ISO 7241-1, a dokładniej jej seria A (ISO 7241-1 A), określa wymiary interfejsu oraz podstawowe wymagania dotyczące wydajności ogólnego zastosowania szybkozłączy hydraulicznych. Szybkozłącza te umożliwiają szybkie i beznarzędziowe łączenie oraz rozłączanie przewodów hydraulicznych, co jest kluczowe w systemach, gdzie medium pod ciśnieniem jest przesyłane w zamkniętym obiegu. Seria A tej normy jest powszechnie stosowana w Europie i preferowana na całym świecie w maszynach rolniczych i leśnych. Norma ta określa m.in. wymiary interfejsu, takie jak średnice i długości poszczególnych elementów szybkozłączy, a także podstawowe wymagania dotyczące ich wydajności, w tym ciśnienia roboczego i siły potrzebnej do otwarcia zaworu przy zerowym ciśnieniu wewnętrznym. Warto zauważyć, że zgodność z normą ISO 7241-1 A zapewnia interoperacyjność szybkozłączy różnych producentów, co zwiększa ich uniwersalność i ułatwia integrację w różnych systemach hydraulicznych. Dodatkowo, stosowanie szybkozłączy zgodnych z tą normą przyczynia się do zwiększenia bezpieczeństwa i efektywności w aplikacjach przemysłowych.
Zamienniki szybkozłączy ISO A
Szybkozłącza zgodne z ISO A oznaczane są różnie przez różnych producentów. Każde grup podanych poniżej jest kompatybilne z szybkozłączami ISO A
- DNP - PAV1
- FASTER - ANV
- SNAP-TITE - 61
- TEMA - TIB
Podział szybkozłączy zgodnych z ISO 7241-1 A

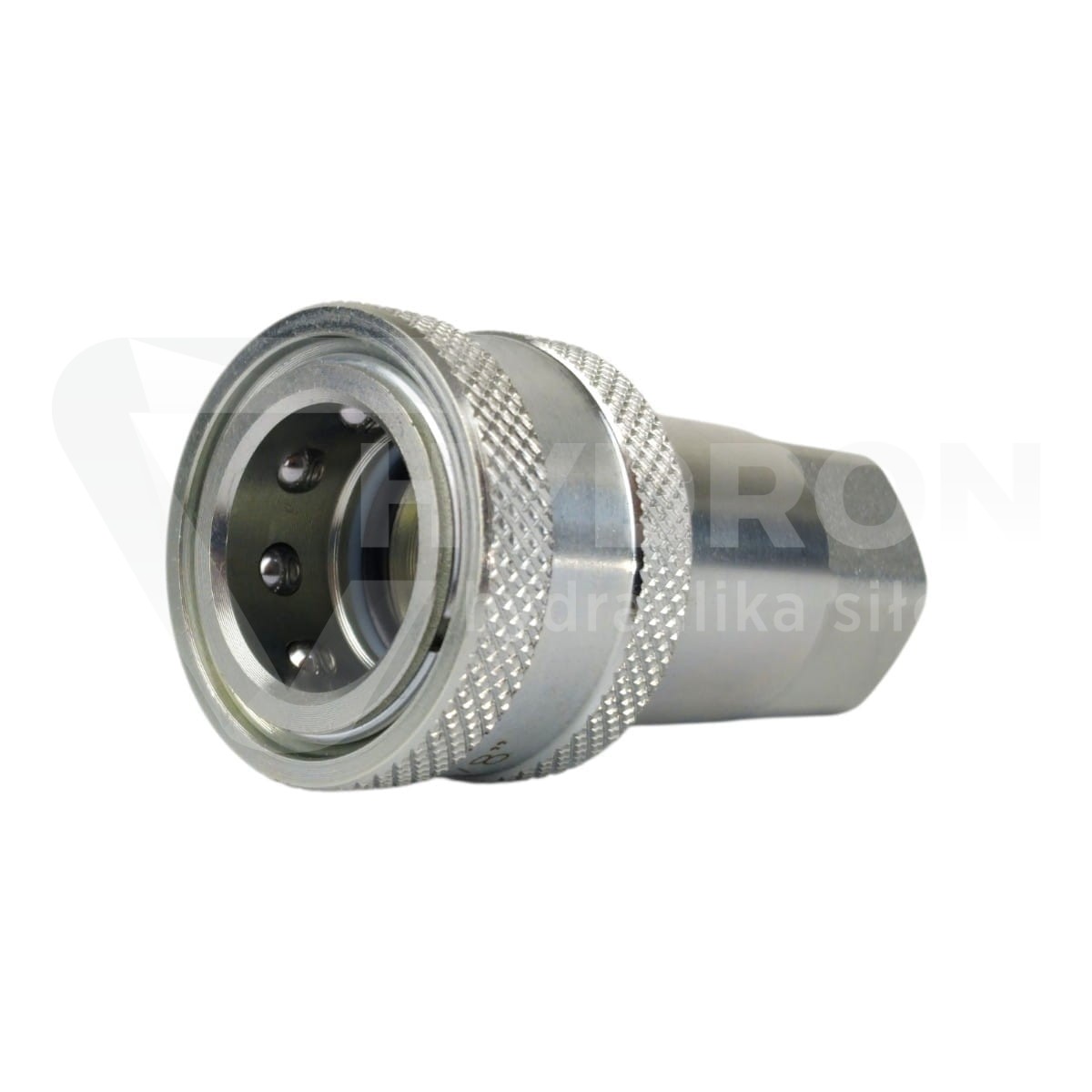

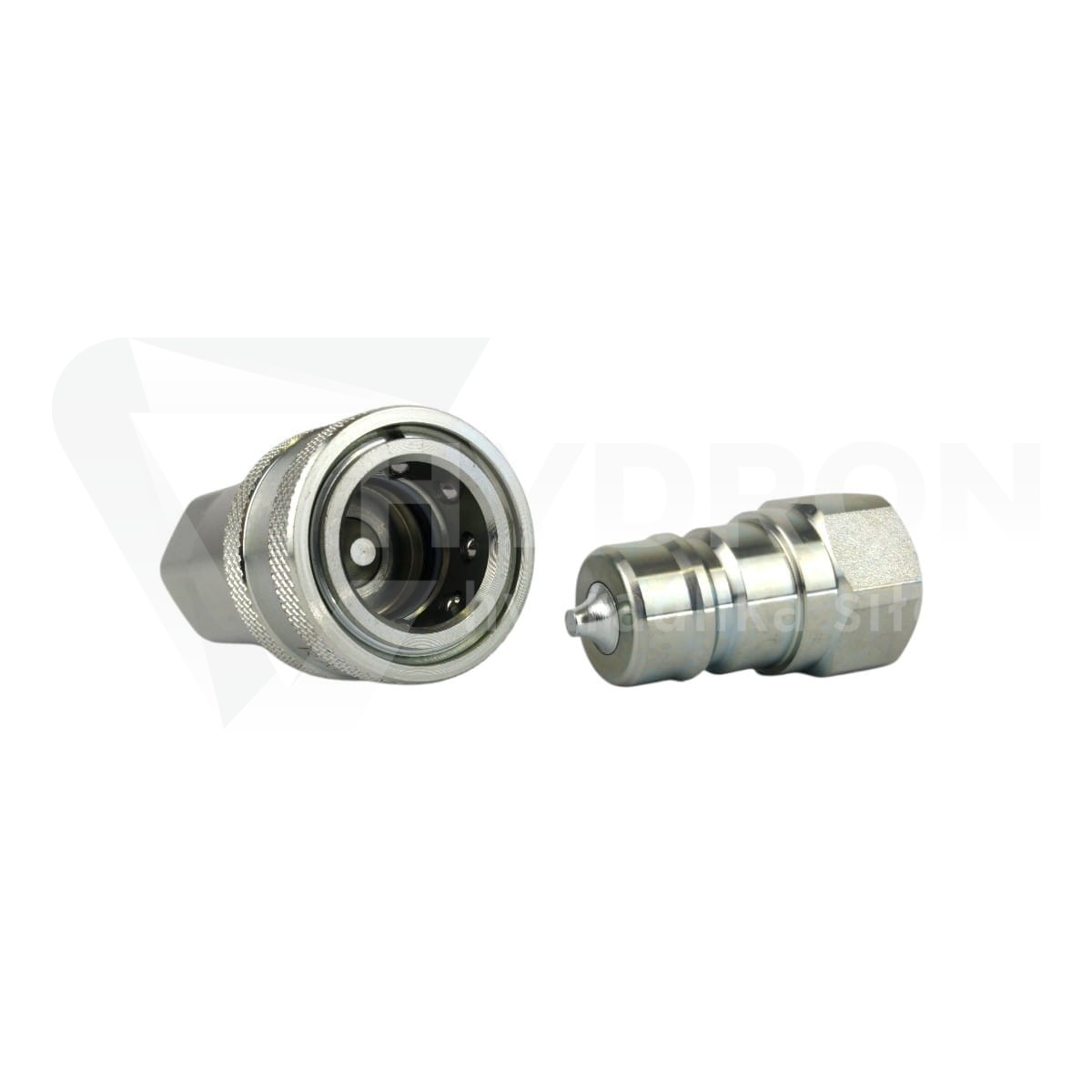

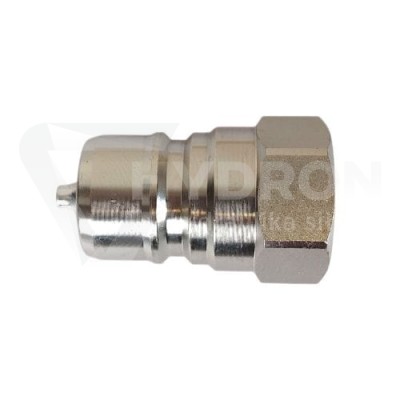

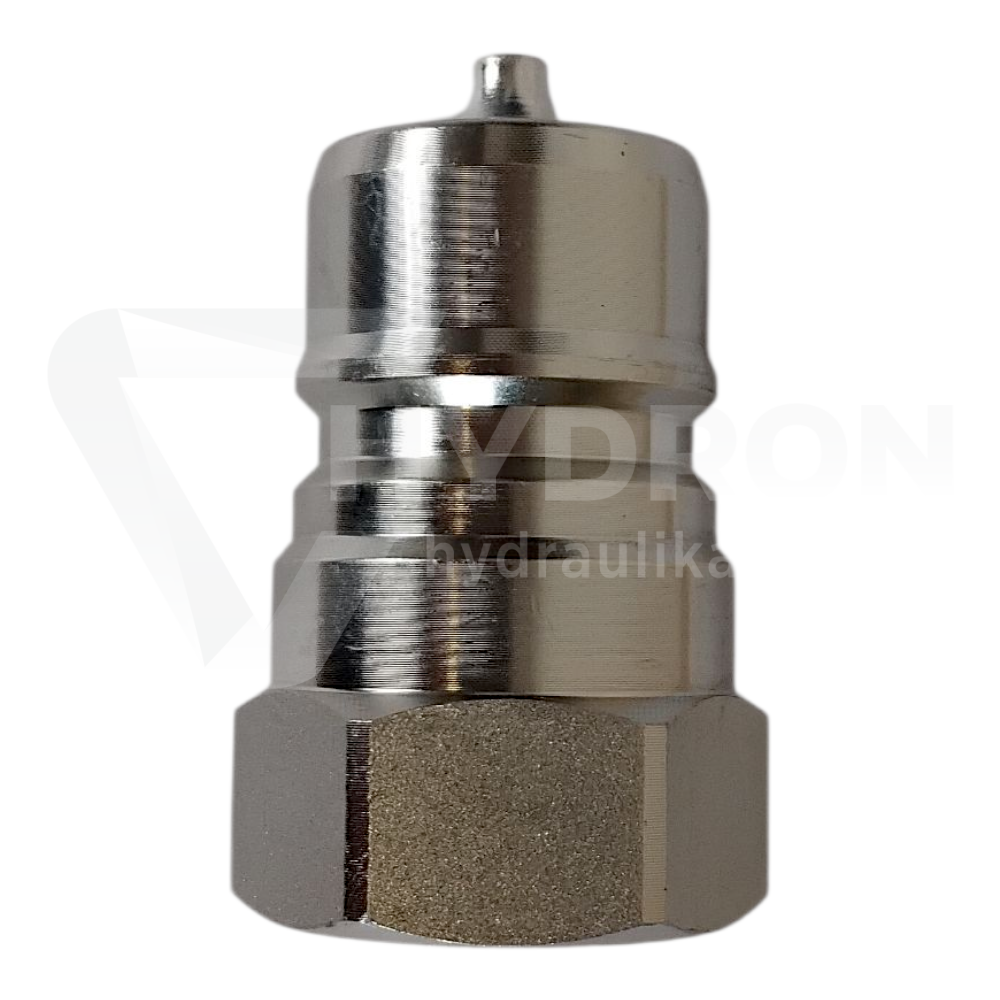

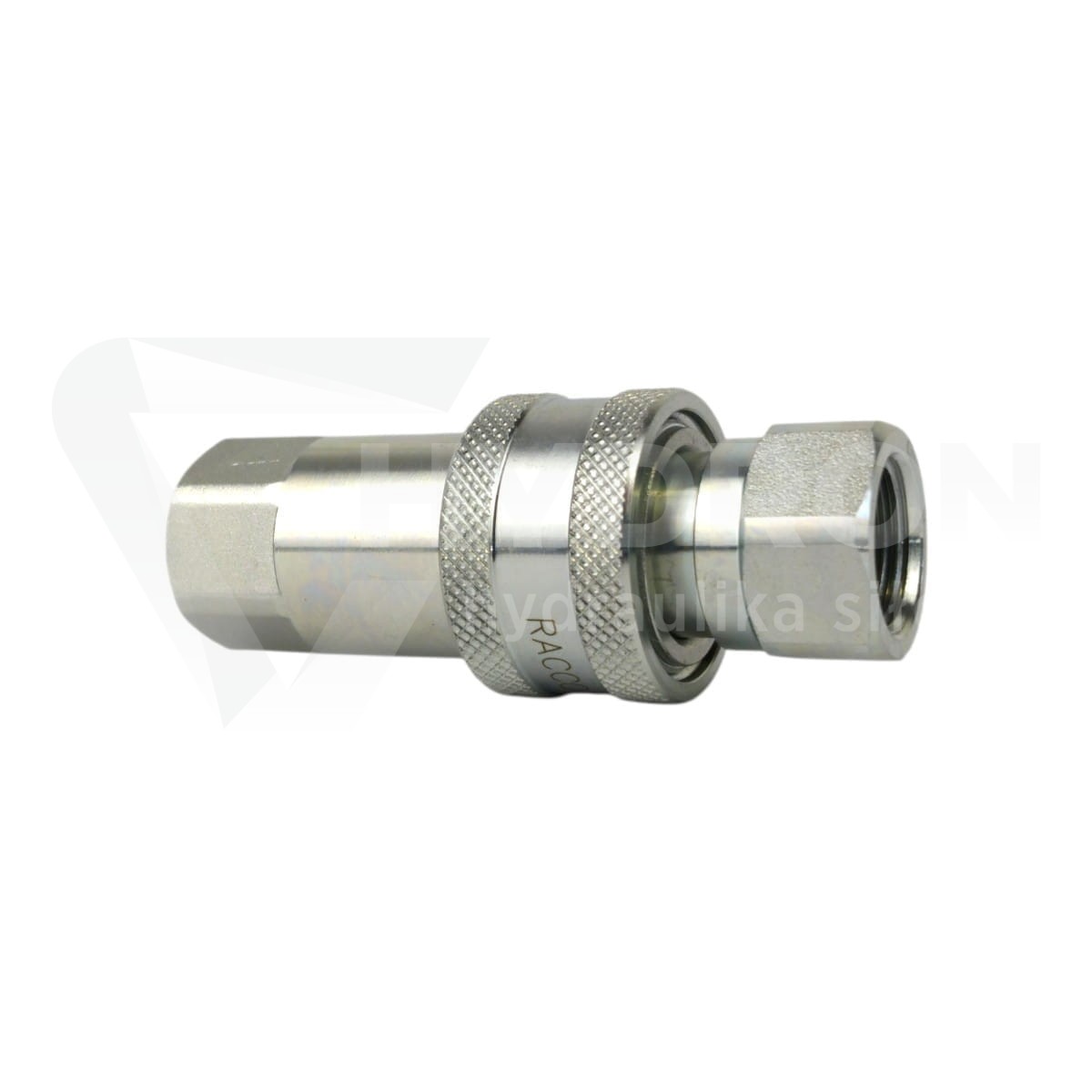

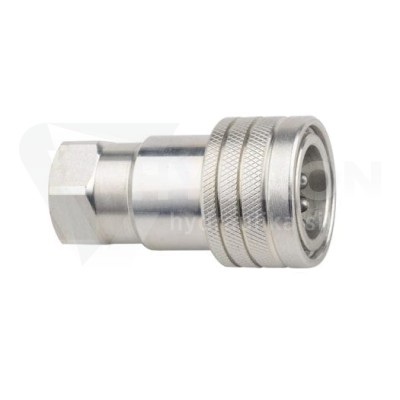

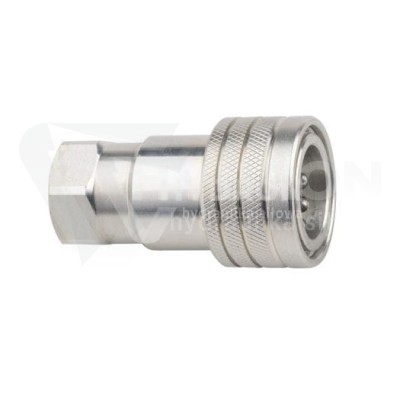

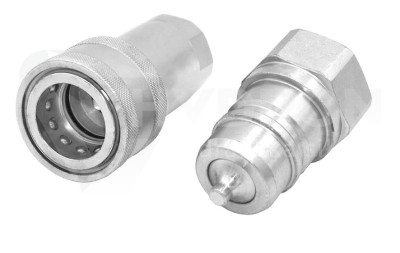

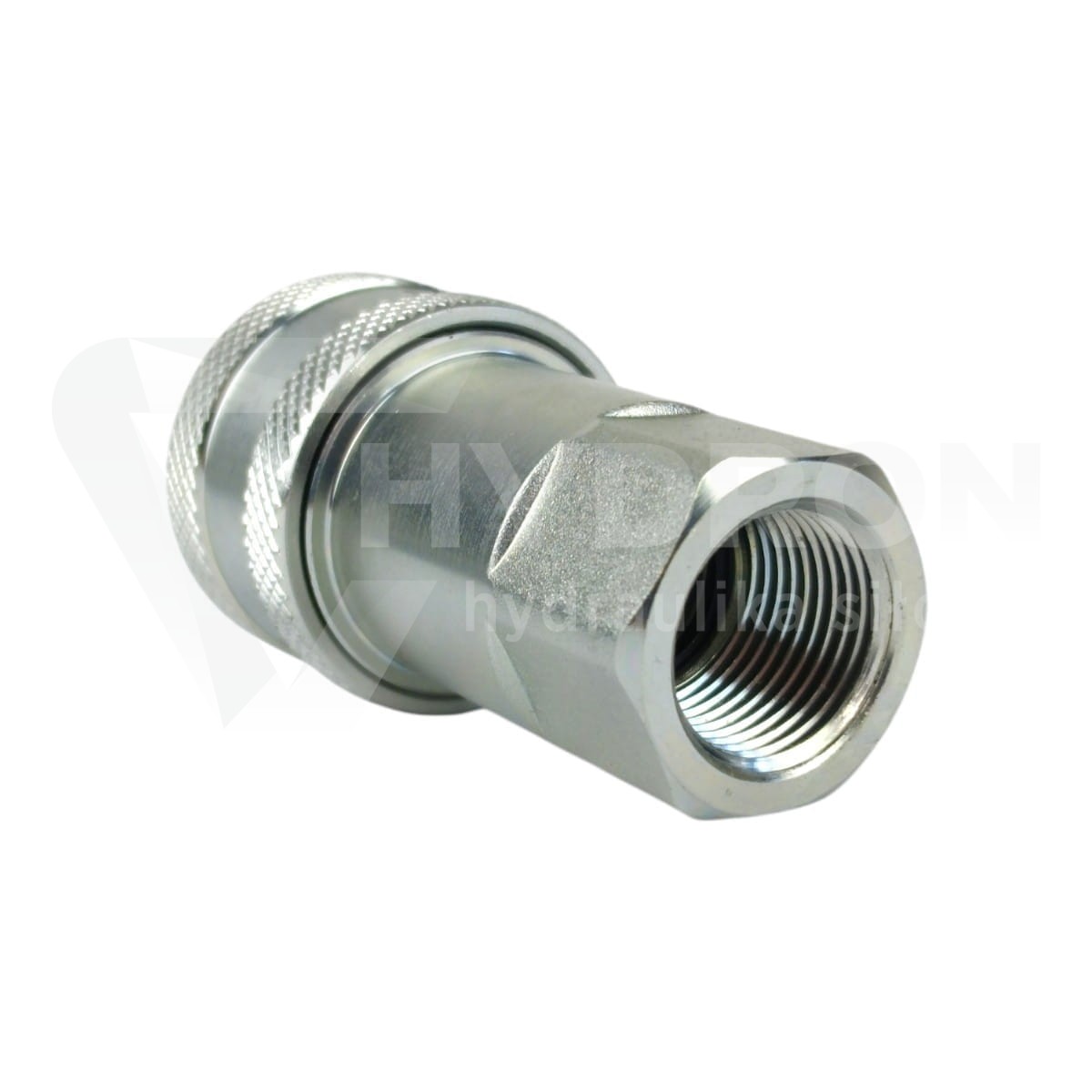

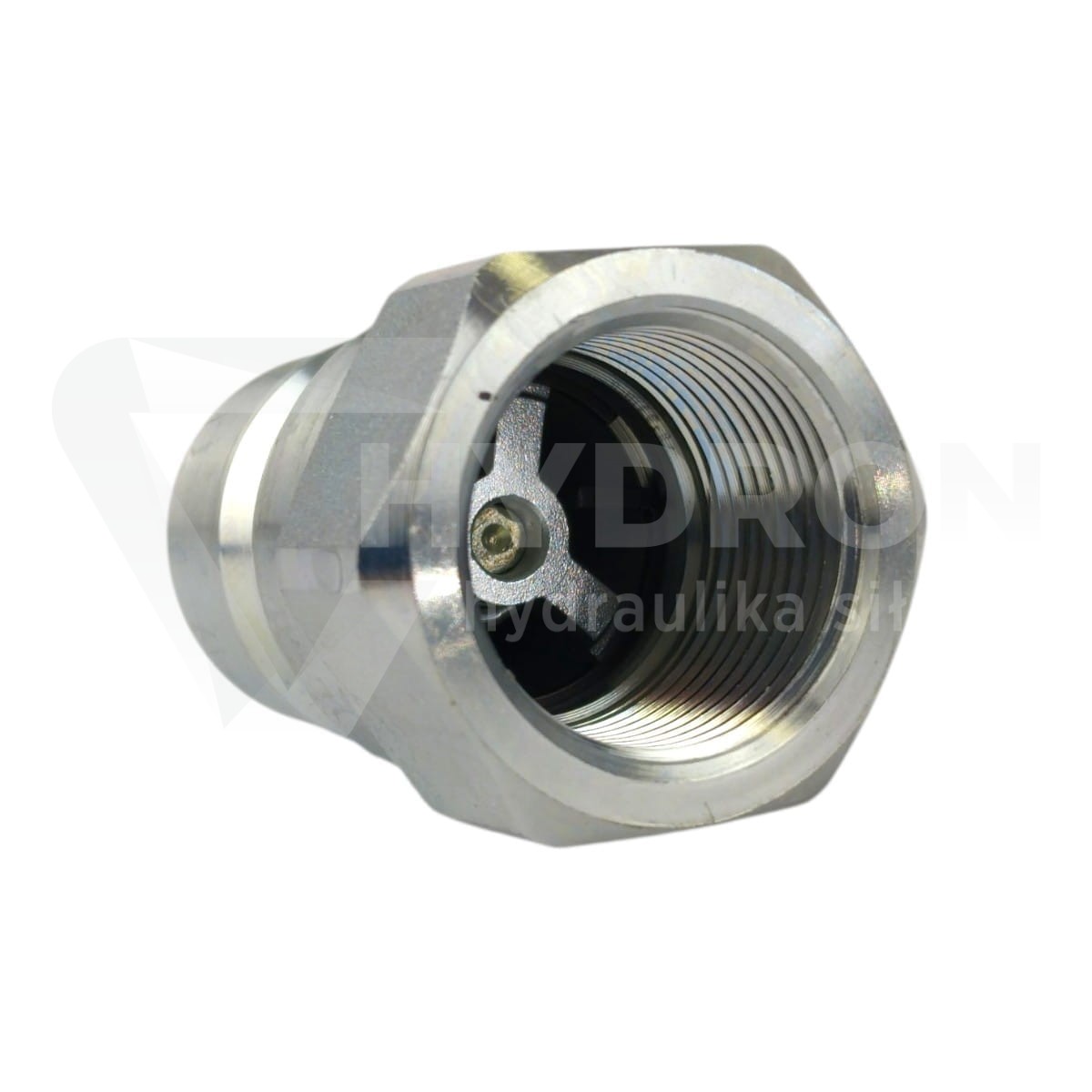

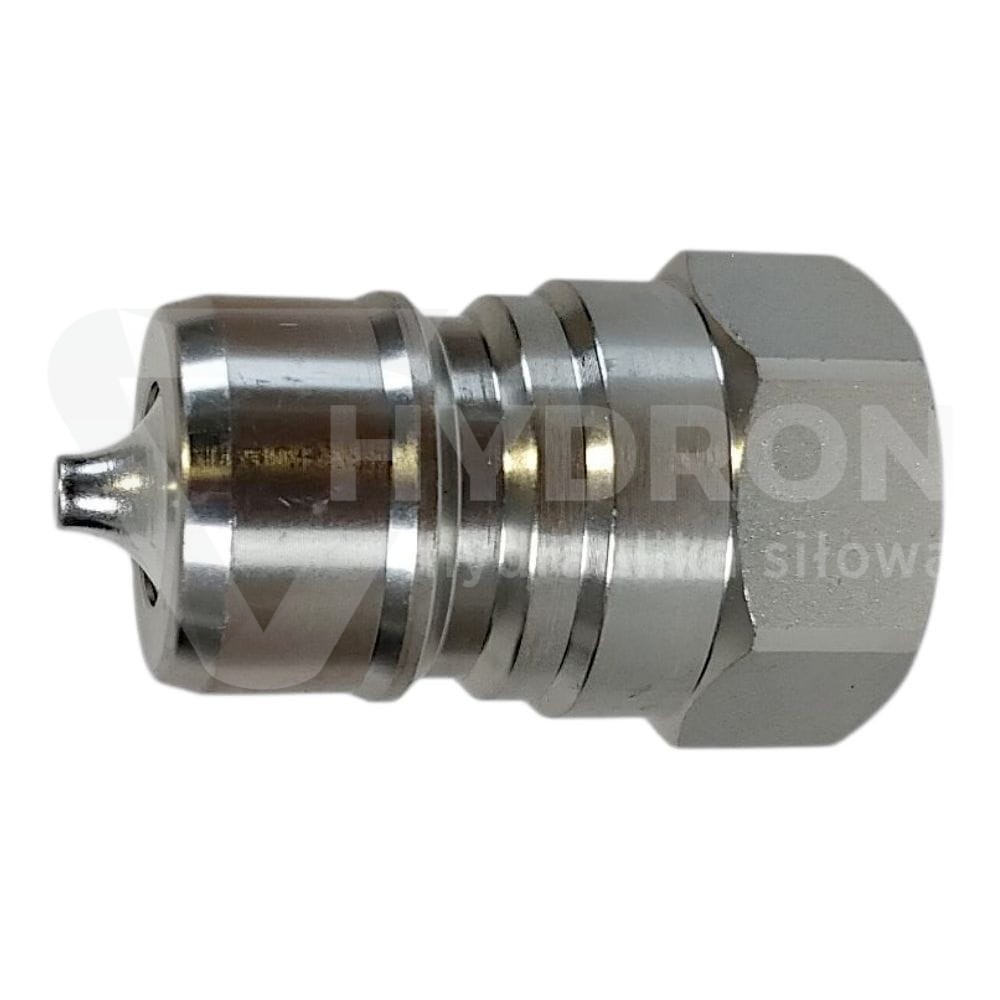

Szybkozłącza tego typu składają się z dwóch podstawowych części: Wtyku szybkozłącza (część męska) – element podłączany do instalacji, odpowiedzialny za szczelne połączenie i dopasowanie do gniazda. Gniazda szybkozłącza (część żeńska) – część, która łączy się z wtykiem, zapewniając pełną szczelność oraz łatwe rozłączanie systemu. W ofercie HYDRON znajdują się zarówno wtyki, jak i gniazda szybkozłączy, a także komplety szybkozłączy, które obejmują oba elementy. Pozwala to na kompleksowe dopasowanie produktu do potrzeb klienta oraz gwarancję pełnej kompatybilności.
Zastosowanie szybkozłączy ISO 7241-1 A
Szybkozłącza tego typu są szeroko stosowane w maszynach rolniczych, budowlanych, leśnych oraz w instalacjach przemysłowych. Ich zgodność z międzynarodowymi standardami zapewnia uniwersalność i bezpieczeństwo użytkowania, a także umożliwia łatwą wymianę komponentów pochodzących od różnych producentów.
Korzyści ze stosowania tego typu złączy :
- duża dostępność
- atrakcyjna cena
- kompaktowa konstrukcja
Pobierz : karta katalogowa szybkozłączy grzybkowych
Inne wersje szybkozłączy grzybkowych
W ofercie posiadamy również inne szybkozłącza grzybkowe w tym m.in. serii IRC produkcji STUCCHI ( Szybkozłącze grzybkowe z eliminatorem ciśnienia )
Przykładowe oznaczenia : F.IRC34PC BSP 330 bar 812100014.
Oznaczenie DNP: PAV Oznaczenie Faster: ANV Oznaczenie Stucchi: BIR
