Szybkozłącze Camlock Typ C 4" stal nierdzewna

Szybkozłącze Camlock Typ C 4" ze stali nierdzewnej to gniazdo Camlock z króćcem pod wąż, przeznaczone do szybkiego łączenia i rozłączania elastycznych przewodów przemysłowych o średnicy 4", czyli DN100. Typ C łączy po stronie roboczej złącze żeńskie Camlock z dźwigniami blokującymi, a po drugiej stronie posiada końcówkę pod wąż. Dzięki temu element sprawdza się w instalacjach przesyłu cieczy, przeładunku, przepompowywania, opróżniania zbiorników oraz pracy z dużymi średnicami przewodów.

Wykonanie ze stali nierdzewnej jest właściwym wyborem tam, gdzie zwykłe aluminium lub stal ocynkowana mogą być niewystarczające. Dotyczy to instalacji pracujących w wilgoci, przy częstym myciu, w przemyśle chemicznym, spożywczym, rolnictwie, budownictwie oraz w układach, w których liczy się odporność materiału i pewne połączenie węża z armaturą.

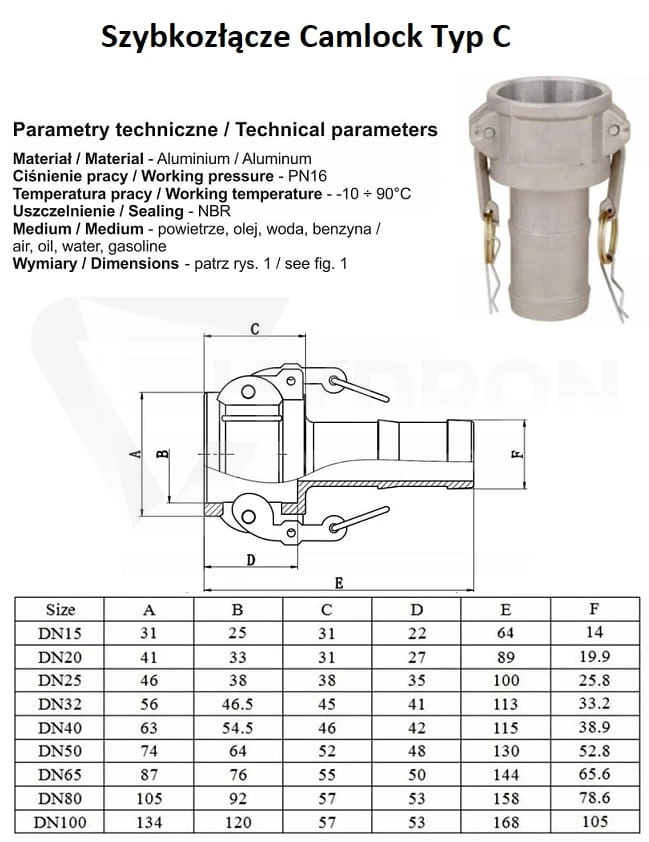

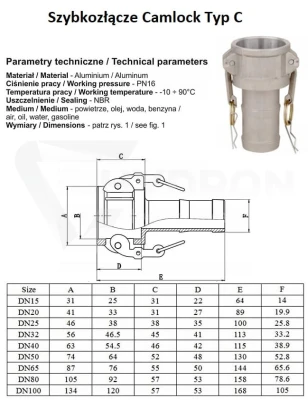

Parametry techniczne

• Produkt: szybkozłącze Camlock Typ C 4" stal nierdzewna
• Typ złącza: Camlock Typ C
• Rodzaj elementu: gniazdo Camlock z króćcem pod wąż
• Pasuje do przewodu: 4"
• Średnica wewnętrzna węża: DN100, 4"
• Wersja końcówki: pod wąż
• Uszczelnienie: NBR
• Wykonanie: stal nierdzewna, AISI
• Temperatura pracy: od -40°C do +90°C
• Ciśnienie robocze: do 10 bar, zależne od rozmiaru złącza
• Mechanizm zamykania: dźwignie blokujące Camlock
• Zastosowanie: węże przemysłowe, przesył cieczy, przeładunek, instalacje technologiczne
• Kod produktu: CAMLOCK C 4 AISI
• Kod kreskowy EAN: 0200000025076

Camlock Typ C 4" do węża DN100

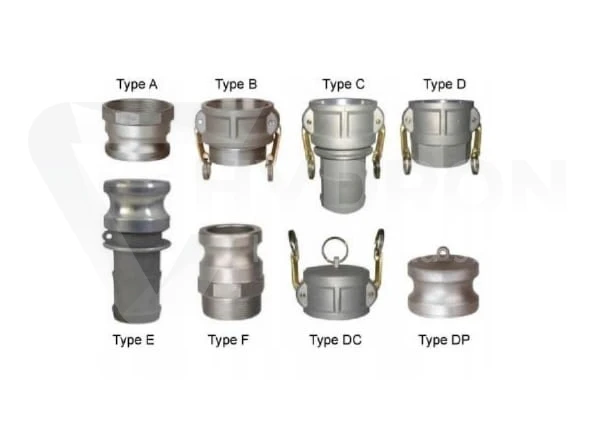

Camlock Typ C 4" stosuje się wtedy, gdy wąż przemysłowy DN100 ma zostać zakończony szybkozłączem z dźwigniami. Po stronie węża element mocuje się na króćcu, zwykle z użyciem odpowiednio dobranych opasek lub obejm. Po stronie złącza gniazdo Camlock współpracuje z kompatybilnym elementem męskim, na przykład złączem Typ E, Typ A lub inną częścią pasującą do standardu Camlock. Pełną grupę produktów można sprawdzić w kategorii Camlock Typ C ze stali nierdzewnej AISI 316.

Szybkozłącze do dużych przewodów przemysłowych

Rozmiar 4" oznacza zastosowanie przy dużych przewodach, gdzie liczy się szybkie spięcie instalacji bez czasochłonnego skręcania kołnierzy lub gwintów. Camlock pozwala połączyć wąż z instalacją przez wsunięcie części męskiej w gniazdo i zamknięcie dźwigni. To proste rozwiązanie jest szczególnie przydatne przy okresowym przepompowywaniu medium, pracy z pompami, zbiornikami, cysternami, beczkami, instalacjami technologicznymi i układami tymczasowymi.

Stal nierdzewna w złączach Camlock

Wersja nierdzewna jest przeznaczona do bardziej wymagających warunków niż typowe złącza aluminiowe. Stal nierdzewna lepiej znosi kontakt z wilgocią, częste mycie i wiele środowisk przemysłowych. Ma to znaczenie przy złączach, które są często przepinane, odkładane na posadzkę, narażone na zabrudzenie lub pracują na zewnątrz. Jeżeli instalacja ma być wykonana spójnie materiałowo, warto porównać także kategorię Camlock nierdzewne stal AISI 316.

Jak działa złącze Camlock Typ C?

Złącza Camlock mają prostą zasadę działania. Część męska jest wsuwana do gniazda, a następnie blokowana dźwigniami. Uszczelnienie następuje na płaskiej uszczelce znajdującej się w gnieździe. Dzięki temu połączenie można wykonać szybko, bez użycia narzędzi, pod warunkiem że oba elementy są zgodne rozmiarem, standardem i materiałem. Przed zamknięciem dźwigni należy upewnić się, że powierzchnia uszczelniająca jest czysta i nieuszkodzona.

Uszczelnienie NBR i temperatura pracy

W tym modelu zastosowano uszczelnienie NBR. Jest to popularny materiał uszczelniający stosowany w złączach przemysłowych, dobrze pracujący w wielu aplikacjach technicznych. Zakres temperatury pracy wynosi od -40°C do +90°C. Przy doborze do konkretnego medium trzeba jednak ocenić nie tylko temperaturę, ale również zgodność chemiczną uszczelki, materiał złącza, ciśnienie pracy i rzeczywiste warunki eksploatacji.

Ciśnienie robocze i bezpieczny dobór instalacji

Opis karty produktu podaje ciśnienie robocze do 10 bar, zależne od rozmiaru złącza. Przy dużych średnicach, takich jak 4", szczególnie ważne jest sprawdzenie całej instalacji. Ograniczeniem może być sam wąż, obejma, króciec, uszczelka, pompa, medium, temperatura albo sposób mocowania przewodu. Camlock nie powinien być dobierany wyłącznie po średnicy. Należy potwierdzić typ złącza, materiał, uszczelnienie i warunki pracy.

Gdzie stosuje się Camlock Typ C 4" nierdzewny?

Szybkozłącza Camlock Typ C 4" stosuje się przy przesyle wody, cieczy technologicznych, środków przemysłowych, nawozów płynnych, paliw i innych mediów zgodnych z materiałem złącza oraz uszczelnieniem. Typowe miejsca zastosowania to rolnictwo, przemysł chemiczny, przemysł spożywczy, budownictwo, gospodarka komunalna, instalacje przeładunkowe i systemy pompowe. Przed użyciem z konkretnym medium należy sprawdzić odporność stali nierdzewnej oraz NBR.

Camlock C 4" a Camlock E 4"

Typ C i Typ E często pracują jako para. Typ C jest gniazdem z króćcem pod wąż, natomiast Typ E jest częścią męską z króćcem pod wąż. Jeżeli potrzebne jest drugie zakończenie do kompatybilnego połączenia, warto sprawdzić szybkozłącze Camlock Typ E 4" stal nierdzewna. Oba elementy należy dobierać w tym samym rozmiarze i odpowiednim wykonaniu materiałowym.

Wariant aluminiowy a wariant nierdzewny

Wersja aluminiowa może być wystarczająca w wielu standardowych zastosowaniach, gdzie priorytetem jest niższa masa i korzystniejsza cena. Wersja nierdzewna jest lepszym wyborem do środowisk korozyjnych, wilgotnych, mytych lub technologicznie wymagających. Jeżeli aplikacja nie wymaga stali nierdzewnej, można porównać szybkozłącze Camlock Typ C 4" aluminium. Nie należy jednak mieszać materiałów przypadkowo, zwłaszcza w instalacjach narażonych na korozję lub kontakt z agresywnym medium.

Dobór obejm do złącza Camlock Typ C

Po stronie króćca pod wąż trzeba dobrać mocowanie odpowiednie do średnicy zewnętrznej przewodu i warunków pracy. Przy dużym rozmiarze DN100 zwykła lekka opaska może być niewystarczająca, zwłaszcza przy pracy z pompą, przepływem pulsacyjnym albo częstym przeciąganiem węża. Do mocnego zacisku przewodów przemysłowych warto sprawdzić opaski i obejmy zaciskowe GBS.

Porównanie z mniejszymi złączami Camlock Typ C

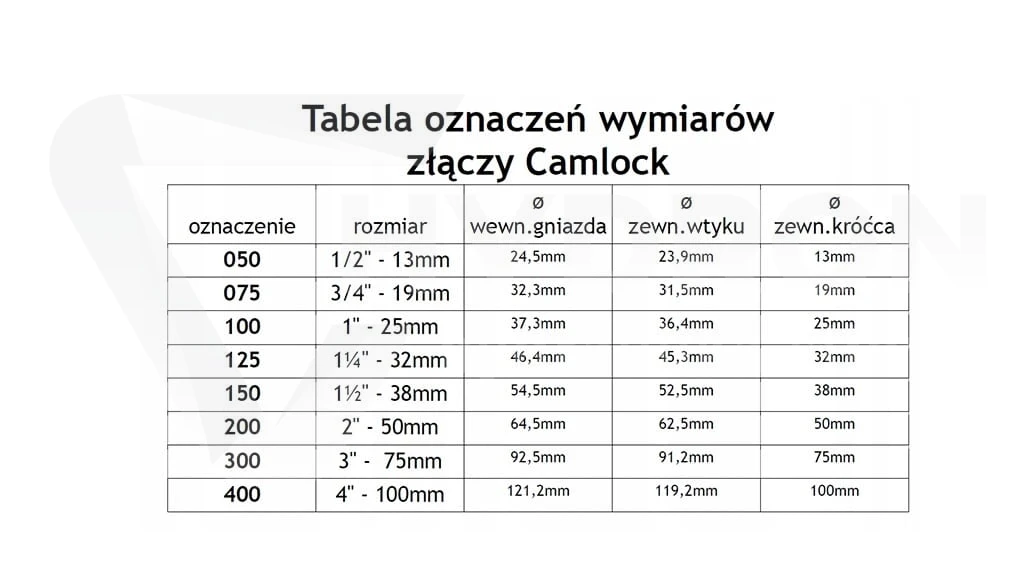

Przy serwisie instalacji warto porównać rozmiar złącza z rzeczywistą średnicą węża, a nie tylko z opisem starej części. W tej samej rodzinie dostępne są między innymi szybkozłącze Camlock Typ C 3" stal nierdzewna, szybkozłącze Camlock Typ C 2" stal nierdzewna oraz szybkozłącze Camlock Typ C 1" stal nierdzewna. Te elementy nie są zamienne z rozmiarem 4", ale pomagają dobrać właściwą średnicę do konkretnego przewodu.

Niekompatybilność z żeliwnymi złączami do zapraw

Złącza Camlock nie są kompatybilne z żeliwnymi złączami stosowanymi do zapraw, tynkowania i podobnych instalacji budowlanych. Mimo że nazwy „szybkozłącze” i podobny sposób blokowania mogą sugerować podobieństwo, są to inne systemy. Przed zakupem należy upewnić się, że instalacja wymaga standardu Camlock, a nie złącza do zapraw, złącza strażackiego, Perrot, Storz lub innego typu armatury przemysłowej.

Najczęstsze błędy przy doborze Camlock 4"

Najczęstszy błąd to dobór złącza tylko po średnicy 4", bez sprawdzenia typu C, materiału, uszczelnienia i elementu współpracującego. Drugi problem to pomylenie gniazda Typ C z króćcem Typ E. Trzeci błąd to montaż na wężu bez właściwie dobranej obejmy. Przy średnicy DN100 mocowanie na przewodzie musi być dobrane do realnego ciśnienia, temperatury, medium i sposobu prowadzenia węża. Błąd w którymkolwiek z tych punktów może spowodować nieszczelność albo zsunięcie się złącza z przewodu.

FAQ

Czym jest Camlock Typ C 4"?

Camlock Typ C 4" to gniazdo szybkozłącza z króćcem pod wąż, przeznaczone do przewodów przemysłowych DN100 / 4".

Do jakiego węża pasuje szybkozłącze Camlock Typ C 4"?

Produkt pasuje do przewodu 4", czyli do węża o średnicy wewnętrznej DN100.

Z jakiego materiału wykonano to szybkozłącze?

Produkt jest oferowany jako szybkozłącze Camlock ze stali nierdzewnej AISI.

Jakie uszczelnienie ma Camlock Typ C 4"?

W złączu zastosowano uszczelnienie NBR.

Jaka jest temperatura pracy tego złącza?

Zakres temperatury pracy wynosi od -40°C do +90°C.

Jakie ciśnienie robocze ma złącze Camlock?

Opis produktu podaje ciśnienie robocze do 10 bar, zależne od rozmiaru złącza.

Czy Camlock Typ C 4" pasuje do żeliwnych złączy do zapraw?

Nie. Złącza Camlock nie są kompatybilne z żeliwnymi złączami do zapraw, tynkowania i podobnych zastosowań.

Co sprawdzić przed zakupem Camlock Typ C 4"?

Przed zakupem należy sprawdzić średnicę przewodu DN100, typ złącza C, materiał wykonania, uszczelnienie NBR, ciśnienie pracy, temperaturę oraz kompatybilny element męski Camlock.
