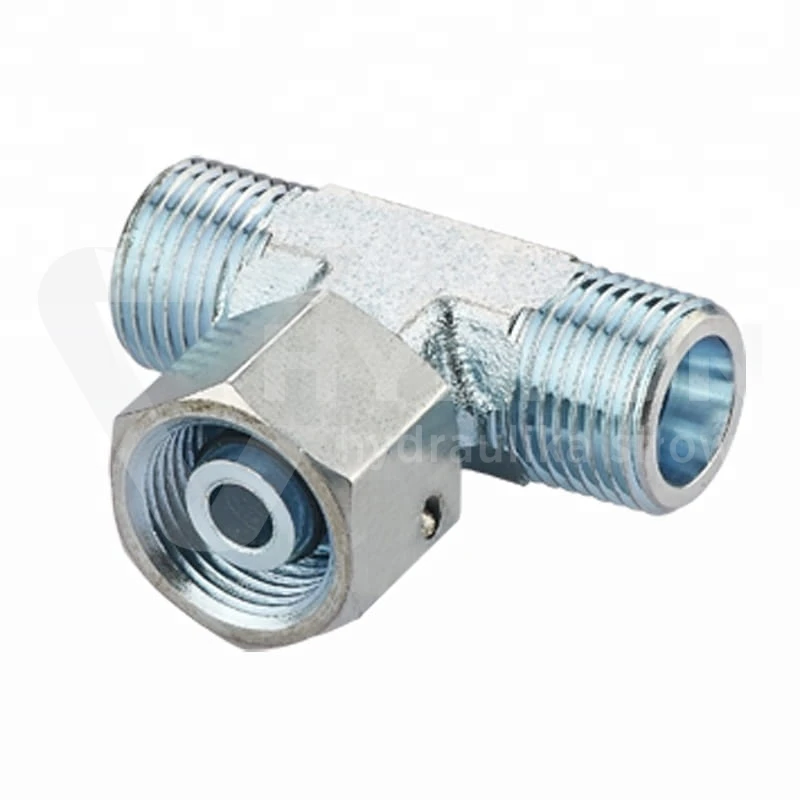

Trójnik BAB M24X1,5 16S stal nierdzewna 1.4571

Trójnik BAB M24X1,5 16S stal nierdzewna 1.4571 to metryczna złączka trójnikowa do budowy rozgałęzień w układach hydrauliki siłowej. Produkt pracuje w standardzie M24x1,5, w serii ciężkiej 16S, przy ciśnieniu roboczym do 400 bar. Wykonanie ze stali nierdzewnej 1.4571 sprawia, że trójnik nadaje się do instalacji, w których wymagana jest większa odporność na korozję niż w przypadku typowych złączek ocynkowanych. Element stosuje się do łączenia przewodów, rur i innych komponentów hydraulicznych w układach olejowych, maszynach przemysłowych, rolniczych, budowlanych oraz serwisowych.

Parametry techniczne:

• Nazwa produktu: Trójnik BAB M24X1,5 16S stal nierdzewna 1.4571
• Kod produktu: BAB M24X1,5 NIERD
• Kod EAN: 2000000062723
• Typ złącza: trójnik hydrauliczny
• Typ trójnika: BAB symetryczny
• Gwint: M24x1,5
• Seria: 16S, wersja ciężka
• Zakres pomiarowy gwintu: 23,6–23,9 mm zewnętrznie / 22,2–22,6 mm wewnętrznie
• Ciśnienie pracy: 400 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Norma wykonania: metryczne DIN 2353 / PN-EN ISO 8434-1
• Polska Norma: PN-65/M-73147, złączki trójnikowe
• Przeznaczenie: złączka do łączenia elementów instalacji hydraulicznej
• Medium robocze: olej hydrauliczny, zgodnie z wymaganiami układu

Trójnik BAB M24X1,5 16S do rozgałęzień hydraulicznych

Trójnik BAB M24X1,5 16S jest stosowany wtedy, gdy w instalacji hydraulicznej trzeba połączyć trzy kierunki przepływu w jednym punkcie. Może służyć do wykonania rozgałęzienia przewodu, wpięcia dodatkowego odcinka instalacji, podłączenia elementu pomiarowego albo połączenia przewodu z rurą i dalszą częścią układu. Wersja 16S oznacza serię ciężką, dlatego produkt jest przeznaczony do bardziej wymagających połączeń niż odpowiedniki z serii lekkiej. W praktyce trójnik BAB różni się od trójnika BBB układem przyłączy, dlatego nie należy traktować tych produktów jako prostych zamienników. Przy doborze trzeba sprawdzić, które strony mają współpracować z nakrętką, pierścieniem zacinającym, końcówką kulistą albo innym elementem instalacji. Jeżeli potrzebne są inne układy przyłączy, warto porównać produkt z kategorią trójniki BAB symetryczne oraz z innymi trójnikami hydraulicznymi BBB.

Trójnik hydrauliczny nierdzewny 1.4571 do trudniejszych warunków

Stal nierdzewna 1.4571 jest wybierana w instalacjach, w których połączenia mogą pracować w środowisku wilgotnym, zewnętrznym, zabrudzonym albo narażonym na czynniki przyspieszające korozję. Trójnik hydrauliczny nierdzewny jest dobrym wyborem przy maszynach technologicznych, liniach produkcyjnych, układach pracujących w myjniach, przemyśle spożywczym, chemicznym, morskim, serwisie oraz wszędzie tam, gdzie standardowa stal ocynkowana mogłaby zbyt szybko tracić odporność powierzchniową.

Nie oznacza to jednak, że sama stal nierdzewna wystarczy do bezpiecznego montażu. Trzeba dobrać cały układ połączenia: przewody, nakrętki, pierścienie, końcówki, uszczelnienia i sposób prowadzenia instalacji. Warto też pamiętać, że element nierdzewny powinien współpracować z komponentami dopasowanymi materiałowo i technicznie. Do kompletowania podobnych połączeń można wykorzystać złączki hydrauliczne, dobrane według standardu gwintu i warunków pracy.

Gwint M24X1,5 i seria 16S jak uniknąć złego doboru

Gwint M24x1,5 oznacza gwint metryczny o średnicy nominalnej 24 mm i skoku 1,5 mm. W tym produkcie jest on powiązany z serią ciężką 16S. To bardzo ważne, ponieważ sama średnica gwintu nie wystarcza do potwierdzenia zgodności z instalacją. W hydraulice siłowej liczy się również seria złącza, stożek, pierścień zacinający, nakrętka i geometria elementu współpracującego.

Częsty błąd polega na tym, że użytkownik sprawdza tylko średnicę suwmiarką i zamawia trójnik M24x1,5, ale nie potwierdza, czy potrzebuje wersji 16S, czy innego wariantu. Skutkiem może być brak możliwości prawidłowego skręcenia połączenia, nieszczelność albo uszkodzenie elementów współpracujących. Przy wątpliwościach warto zweryfikować gwint i serię na podstawie tabeli lub kategorii rozmiary gwintów hydraulicznych.

Norma DIN 2353 i PN-EN ISO 8434-1 w połączeniach metrycznych

Norma DIN 2353 oraz PN-EN ISO 8434-1 dotyczą metrycznych połączeń rurowych stosowanych w hydraulice. Dla użytkownika oznacza to, że produkt powinien być dobierany jako część systemu złączy metrycznych, a nie jako zwykły trójnik gwintowany. W takich połączeniach ważne są wymiary, kąt stożka, seria wykonania i zgodność z elementami montażowymi. Karta produktu wskazuje również Polską Normę PN-65/M-73147 dla złączek trójnikowych. To dodatkowa informacja techniczna przydatna przy identyfikacji złączki w dokumentacji, magazynie lub podczas odtwarzania istniejącej instalacji. Jeżeli układ jest modernizowany, trzeba sprawdzić, czy pozostałe elementy są zgodne z tym samym standardem, a nie tylko zbliżone wymiarowo.

Kiedy stosować trójnik BAB zamiast trójnika BBB

Trójnik BAB stosuje się wtedy, gdy układ przyłączy odpowiada istniejącej instalacji i pozwala połączyć trzy elementy bez dokładania zbędnych adapterów. W wielu układach jeden typ trójnika może wyglądać podobnie do drugiego, ale różni się sposobem skręcenia połączenia i elementami współpracującymi. Dlatego przed zakupem trzeba sprawdzić, czy potrzebny jest właśnie BAB, czy może BBB, BBA, BAA albo inny układ przyłączy. Zastosowanie nieprawidłowego typu trójnika może wymusić użycie dodatkowych redukcji, przedłużek lub kolanek. To zwiększa liczbę miejsc potencjalnego wycieku i może pogorszyć prowadzenie przewodów. Jeżeli instalacja wymaga zmiany kierunku przewodu w ciasnej przestrzeni, zamiast prostego rozgałęzienia lepiej dobrać odpowiednie kolanka hydrauliczne albo przyłączki kątowe.

Błędy montażowe przy trójniku BAB M24X1,5

Jednym z najczęstszych błędów jest skręcanie elementu bez sprawdzenia, czy przewody nie będą pracowały pod naprężeniem. Trójnik hydrauliczny łączy trzy kierunki, dlatego każde źle poprowadzone ramię może przenosić siłę na korpus złączki. Jeżeli przewód jest za krótki, skręcony albo opiera się o ramę maszyny, obciążenie może doprowadzić do nieszczelności lub pęknięcia elementu współpracującego.

Drugim błędem jest dobór trójnika wyłącznie po gwincie M24x1,5, bez sprawdzenia serii 16S i sposobu uszczelnienia. W praktyce podobny gwint nie oznacza zgodnej złączki. Różnica między serią lekką i ciężką może skutkować brakiem poprawnego docisku, błędnym osadzeniem pierścienia albo problemem z nakrętką. Do połączeń z przewodem warto dobrać przewody hydrauliczne na wymiar, aby długość i końcówki były dopasowane do miejsca montażu.

Skutki źle dobranej złączki trójnikowej

Źle dobrana złączka trójnikowa może powodować wycieki oleju, spadek ciśnienia, uszkodzenie gwintów, deformację elementów uszczelniających oraz przestoje maszyny. W układach o ciśnieniu roboczym do 400 bar nawet niewielka nieszczelność może szybko stać się poważnym problemem. Olej pod ciśnieniem może zabrudzić maszynę, obniżyć sprawność siłownika, zwiększyć temperaturę pracy układu i stworzyć zagrożenie dla operatora.

Problemem może być również stosowanie przypadkowych adapterów między trójnikiem a przewodem. Każdy dodatkowy element zwiększa długość połączenia, zmienia ułożenie przewodu i dodaje kolejne miejsce możliwego wycieku. Dobrze dobrany trójnik BAB M24X1,5 16S pozwala ograniczyć liczbę przejściówek i wykonać rozgałęzienie w bardziej uporządkowany sposób.

Zastosowanie w maszynach przemysłowych, rolniczych i serwisie

Trójnik BAB M24X1,5 16S stal nierdzewna 1.4571 może być stosowany w maszynach przemysłowych, agregatach hydraulicznych, układach produkcyjnych, maszynach rolniczych, urządzeniach budowlanych i stanowiskach serwisowych. Sprawdza się tam, gdzie trzeba rozdzielić przepływ lub wpiąć dodatkowy element w istniejącą instalację bez zmiany całej konfiguracji układu.

W serwisie taki trójnik jest przydatny przy naprawach maszyn importowanych, modernizacji układów oraz odtwarzaniu połączeń, które wcześniej zostały wykonane w systemie metrycznym. Przy układach narażonych na wilgoć lub pracę zewnętrzną stal nierdzewna 1.4571 pomaga wydłużyć trwałość elementu w porównaniu ze standardowymi złączkami ocynkowanymi.

Kompletowanie układu z trójnikiem BAB 16S

Żeby układ działał poprawnie, potrzebne są także elementy dopasowane do serii 16S. Mogą to być nakrętki, pierścienie zacinające, końcówki kuliste, przewody hydrauliczne, złączki redukcyjne lub elementy pomiarowe. Jeżeli jeden z odcinków instalacji ma być często rozłączany, można rozważyć szybkozłącza hydrauliczne, ale ich parametry muszą odpowiadać ciśnieniu, przepływowi i medium roboczemu. W miejscach, gdzie przewód może ocierać się o konstrukcję maszyny, warto zastosować osłony spiralne na węże. Taki element nie zastępuje prawidłowego montażu, ale pomaga ograniczyć uszkodzenia mechaniczne przewodów i poprawia trwałość całego połączenia. W instalacjach stałych dobrym uzupełnieniem mogą być również uchwyty i obejmy, które stabilizują przewody oraz rury.
