Tuleja zaciskowa na wąż DN10 1SC

Przejdź do sekcji Opinie

3,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki tuleja zaciskowa węża
Rodzaj gwintu nie dotyczy
Typ gwintu nie dotyczy
Rozmiar gwintu nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki nie podano
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Tuleja zaciskowa na wąż hydrauliczny DN10 1SC 3/8"

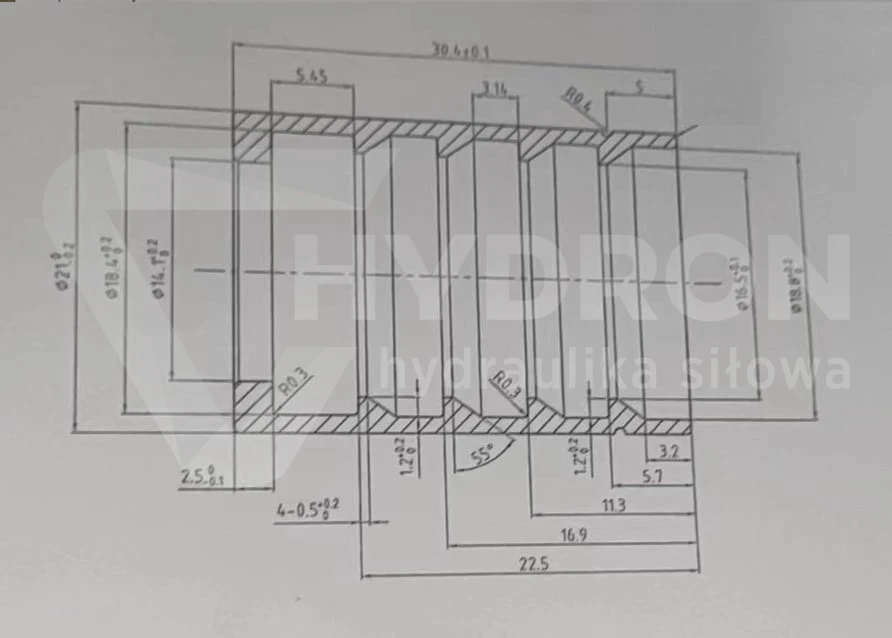

Tuleja zaciskowa DN10 1SC to element przeznaczony do wykonywania zakutych przewodów hydraulicznych z cienkościennych węży typu 1SC. Współpracuje z przewodami o średnicy nominalnej DN10, czyli 3/8", i służy do trwałego mechanicznego połączenia węża z odpowiednio dobraną końcówką hydrauliczną.

Tuleja wykonana jest ze stali automatowej zabezpieczonej warstwą ocynku. Podczas zakuwania zostaje plastycznie zaciśnięta na zewnętrznej warstwie węża, stabilizując końcówkę wewnątrz przewodu i tworząc trwałe połączenie odporne na obciążenia występujące w instalacji hydraulicznej.

Parametry techniczne tulei DN10 1SC

typ produktu: tuleja zaciskowa do węża hydraulicznego,
przeznaczenie: wąż cienkościenny 1SC,
średnica nominalna węża: DN10,
rozmiar calowy węża: 3/8",
średnica wewnętrzna węża: około 10 mm,
wersja elementu: tuleja do zakuwania,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
temperatura pracy: od -20°C do +120°C,
gwint: nie dotyczy,
uszczelnienie: nie dotyczy,
kod katalogowy: T01 101SC.

Do czego służy tuleja zaciskowa?

Tuleja jest zewnętrznym elementem zakucia przewodu hydraulicznego. Podczas montażu końcówka hydrauliczna zostaje wsunięta do wnętrza węża, a tuleja obejmuje przewód od zewnątrz.

Po umieszczeniu zestawu w zakuwarce tuleja zostaje zaciśnięta do określonej średnicy. Powstałe połączenie utrzymuje końcówkę we właściwym położeniu i przenosi siły wynikające z ciśnienia oraz pracy przewodu.

DN10 i 3/8" - jaki wąż pasuje?

Rozmiar DN10 odpowiada wężowi hydraulicznemu o nominalnej średnicy wewnętrznej około 10 mm, określanemu również jako 3/8".

Sama średnica DN10 nie wystarcza jednak do prawidłowego doboru tulei. Należy również sprawdzić konstrukcję węża, jego średnicę zewnętrzną oraz typ oplotu.

Tuleja przeznaczona do węży 1SC

Wąż 1SC jest kompaktowym, cienkościennym przewodem hydraulicznym z pojedynczym oplotem stalowym. W porównaniu z klasycznym wężem 1SN ma zwykle mniejszą średnicę zewnętrzną przy tej samej średnicy nominalnej.

Z tego powodu tuleja przeznaczona do 1SC musi być dopasowana do rzeczywistej konstrukcji przewodu. Nie należy dobierać jej wyłącznie według oznaczenia DN10.

Czy tuleję DN10 1SC można zastąpić wersją 1SN / 2SC?

Karta produktu wskazuje możliwość zastosowania zamiennie tulei zaciskowej przeznaczonej do węża DN10 1SN / 2SC. Nie oznacza to jednak, że każdą tuleję o takim oznaczeniu można zastosować bez sprawdzenia parametrów zakuwania.

Przed montażem należy potwierdzić zgodność tulei, końcówki i konkretnego węża oraz zastosować średnicę zakucia przewidzianą dla danego zestawu.

Dlaczego średnica zakucia jest tak ważna?

Prawidłowa średnica po zaciśnięciu decyduje o bezpieczeństwie i trwałości przewodu. Zbyt mały zacisk może nadmiernie zdeformować wkład końcówki lub uszkodzić warstwy węża, natomiast zbyt duży może nie zapewnić odpowiedniego trzymania.

Dlatego ustawienie zakuwarki powinno wynikać z tabeli zakuwania dla konkretnego węża, końcówki i tulei, a nie z uniwersalnej wartości dla wszystkich przewodów DN10.

Stal automatowa z zabezpieczeniem antykorozyjnym

Tuleję wykonano ze stali automatowej, która pozwala uzyskać powtarzalne wymiary elementu i odpowiednią jakość powierzchni. Warstwa ocynku ogranicza wpływ wilgoci i środowiska warsztatowego na korozję tulei.

W wymagających warunkach środowiskowych można rozważyć tuleje wykonane ze stali nierdzewnej, jeżeli wymagają tego warunki pracy przewodu.

Kiedy stosuje się tuleje do 1SC?

produkcja zakutych przewodów hydraulicznych,
naprawy przewodów w maszynach rolniczych,
maszyny budowlane i leśne,
instalacje przemysłowe,
agregaty hydrauliczne,
układy mobilne wymagające kompaktowych przewodów 1SC.

Jak prawidłowo dobrać tuleję do przewodu?

sprawdź typ węża i potwierdź konstrukcję 1SC,
potwierdź średnicę nominalną DN10 / 3/8",
sprawdź średnicę zewnętrzną konkretnego węża,
dobierz końcówkę hydrauliczną kompatybilną z wężem,
zweryfikuj tuleję według tabeli zakuwania,
ustaw odpowiednią średnicę zacisku w zakuwarce,
po wykonaniu przewodu sprawdź średnicę zakucia i jakość połączenia.

Najczęstsze błędy podczas zakuwania

dobór tulei wyłącznie według DN10, bez sprawdzenia typu węża,
zastosowanie tulei do 1SN bez weryfikacji zgodności z 1SC,
nieprawidłowa głębokość wsunięcia końcówki,
zbyt mocny lub zbyt słaby zacisk,
zakuwanie zużytymi lub niewłaściwymi matrycami,
brak kontroli średnicy po zakuciu.

Tuleje, końcówki i przewody hydrauliczne w HYDRON

Do wykonania kompletnego przewodu sprawdź końcówki do zakuwania przewodów hydraulicznych oraz dopasowane tuleje dla poszczególnych konstrukcji węży.

Jeżeli potrzebujesz gotowego przewodu, możesz również zamówić zakuty wąż hydrauliczny dobrany do wymaganej długości, końcówek i parametrów pracy.

FAQ - tuleja zaciskowa DN10 1SC

Do jakiego węża przeznaczona jest tuleja T01 101SC?

Tuleja jest przeznaczona przede wszystkim do cienkościennego węża hydraulicznego 1SC w rozmiarze DN10, czyli 3/8".

Czy DN10 oznacza średnicę 10 mm?

DN10 oznacza nominalną średnicę wewnętrzną węża około 10 mm i odpowiada rozmiarowi 3/8".

Czy tuleję można stosować do węża 1SN lub 2SC?

Karta produktu wskazuje możliwość zastosowania odpowiedniego wariantu zamiennego DN10 1SN / 2SC, ale przed zakuciem należy sprawdzić zgodność całego zestawu i tabelę zacisku.

Z jakiego materiału wykonana jest tuleja?

Tuleja wykonana jest ze stali automatowej zabezpieczonej ocynkiem.

Czy tuleja ma określone ciśnienie robocze?

Dla samej tulei karta nie podaje osobnego maksymalnego ciśnienia. Dopuszczalne ciśnienie gotowego przewodu zależy od całego zestawu: węża, końcówek, tulei i jakości zakucia.
