Uchwyt do mocowania płytowego manometru typ EFA

Przejdź do sekcji Opinie

12,24 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica tarczy manometru 63mm (standard)
Typ przyłącza manometru tylne ( axialne )
Obudowa manometru stal ocynkowana

Opis

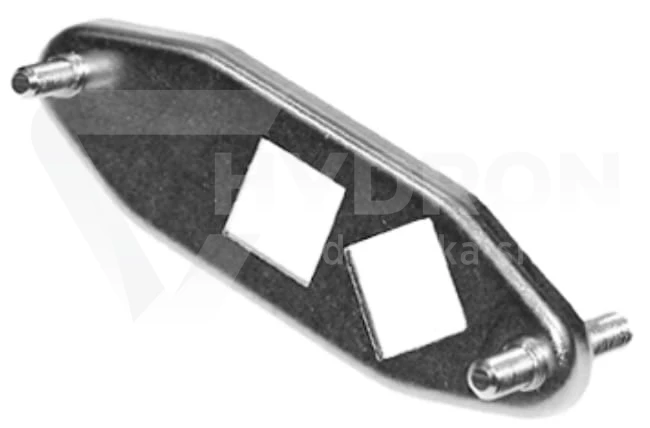

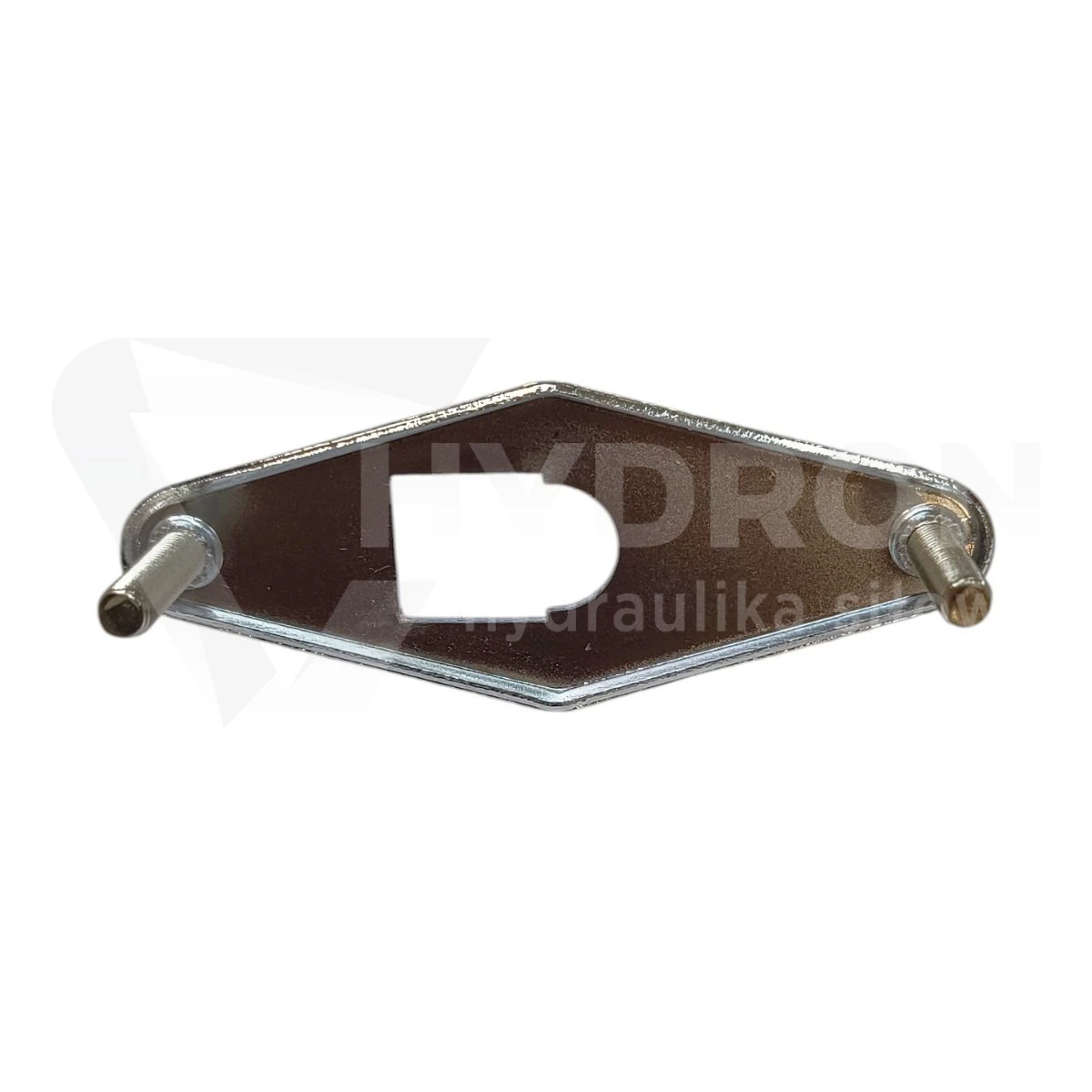

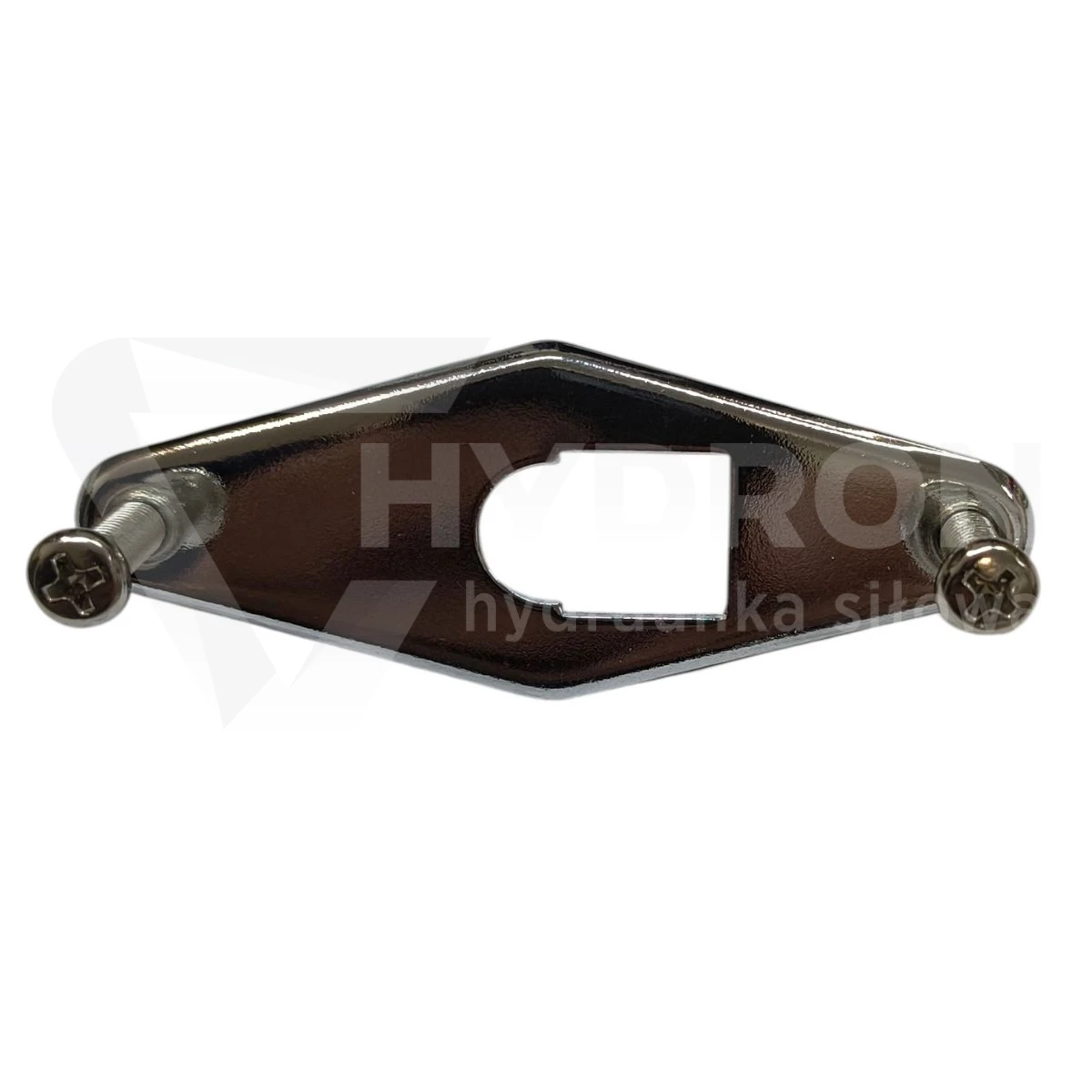

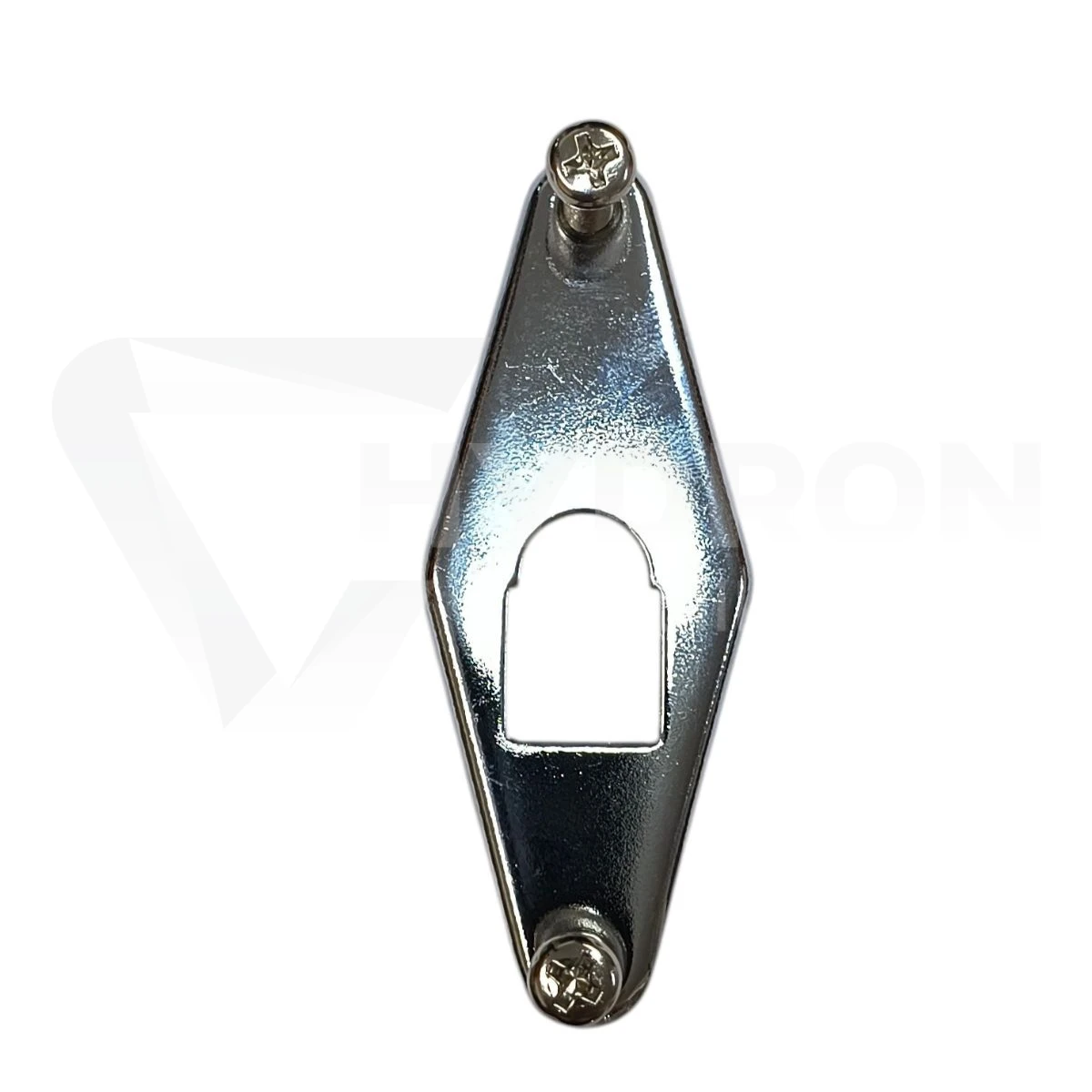

Uchwyt do mocowania płytowego manometru typ EFA

Uchwyt do manometru

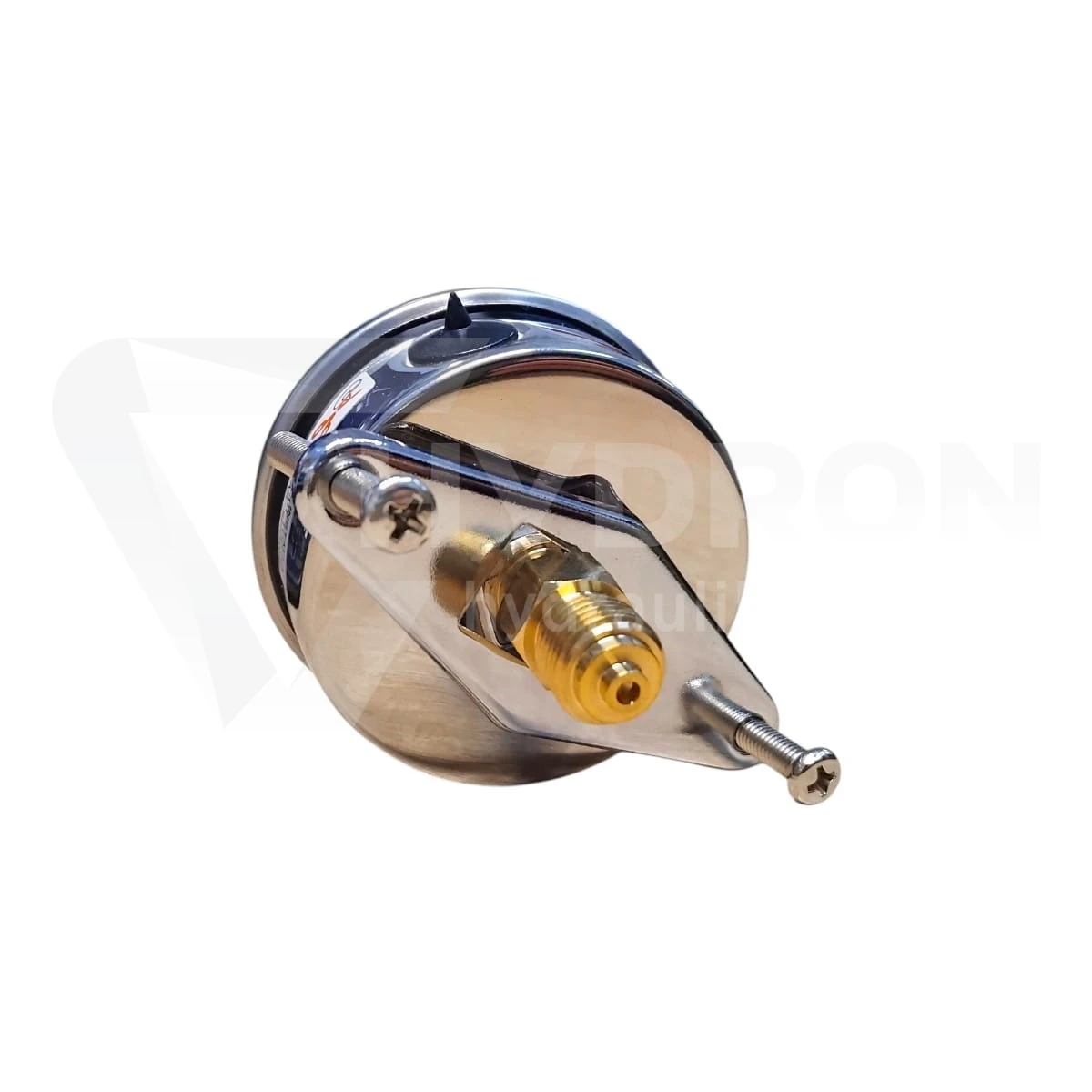

Uchwyt do mocowania płytowego manometru typ EFA to element montażowy przeznaczony do stabilnego osadzenia manometru z tylnym przyłączem na panelu, pulpicie, obudowie maszyny lub innej powierzchni płaskiej. Produkt jest przeznaczony do manometrów o średnicy tarczy 63 mm i pozwala wykonać czytelny punkt pomiarowy bez pozostawiania przyrządu luźno na przewodzie, przyłączu lub elemencie instalacji.

Mocowanie płytowe manometru porządkuje układ pomiarowy, poprawia widoczność wskazań i ogranicza ryzyko przypadkowego uszkodzenia zegara podczas obsługi maszyny. Uchwyt EFA wykonany ze stali ocynkowanej sprawdza się w instalacjach hydraulicznych, pneumatycznych, przemysłowych, serwisowych oraz w agregatach, gdzie manometr powinien być zamocowany w jednym, stałym miejscu.

Parametry techniczne

Produkt: uchwyt do mocowania płytowego manometru typ EFA
Typ elementu: uchwyt / mocowanie płytowe manometru
Typ uchwytu: EFA
Średnica manometru: 63 mm
Kompatybilny typ manometru: manometr tylny, axialny
Rodzaj montażu: mocowanie płytowe na dwie śruby
Materiał: stal ocynkowana
Przeznaczenie: mocowanie manometru na panelu, pulpicie, obudowie lub powierzchni płaskiej
Model referencyjny: IM 63PBLST-EFA 63 EFA
Kod produktu: UCHWYT MANOMETRU
Kod kreskowy EAN: 0200000003463

Mocowanie płytowe manometru 63 mm do panelu i pulpitu

Uchwyt EFA stosuje się wtedy, gdy manometr ma być zamontowany w stałym punkcie, a nie bezpośrednio na przewodzie hydraulicznym lub luźnym przyłączu. To praktyczne rozwiązanie przy agregatach hydraulicznych, panelach kontrolnych, stanowiskach testowych, maszynach produkcyjnych i instalacjach, w których operator musi szybko odczytać ciśnienie z jednego miejsca.

Jeżeli dobierasz kompletny punkt pomiarowy, warto rozpocząć od kategorii manometry i wakuometry. Znajdziesz tam przyrządy pomiarowe do kontroli ciśnienia, podciśnienia oraz elementy pomocnicze stosowane w hydraulice siłowej i pneumatyce.

Do jakich manometrów pasuje uchwyt EFA?

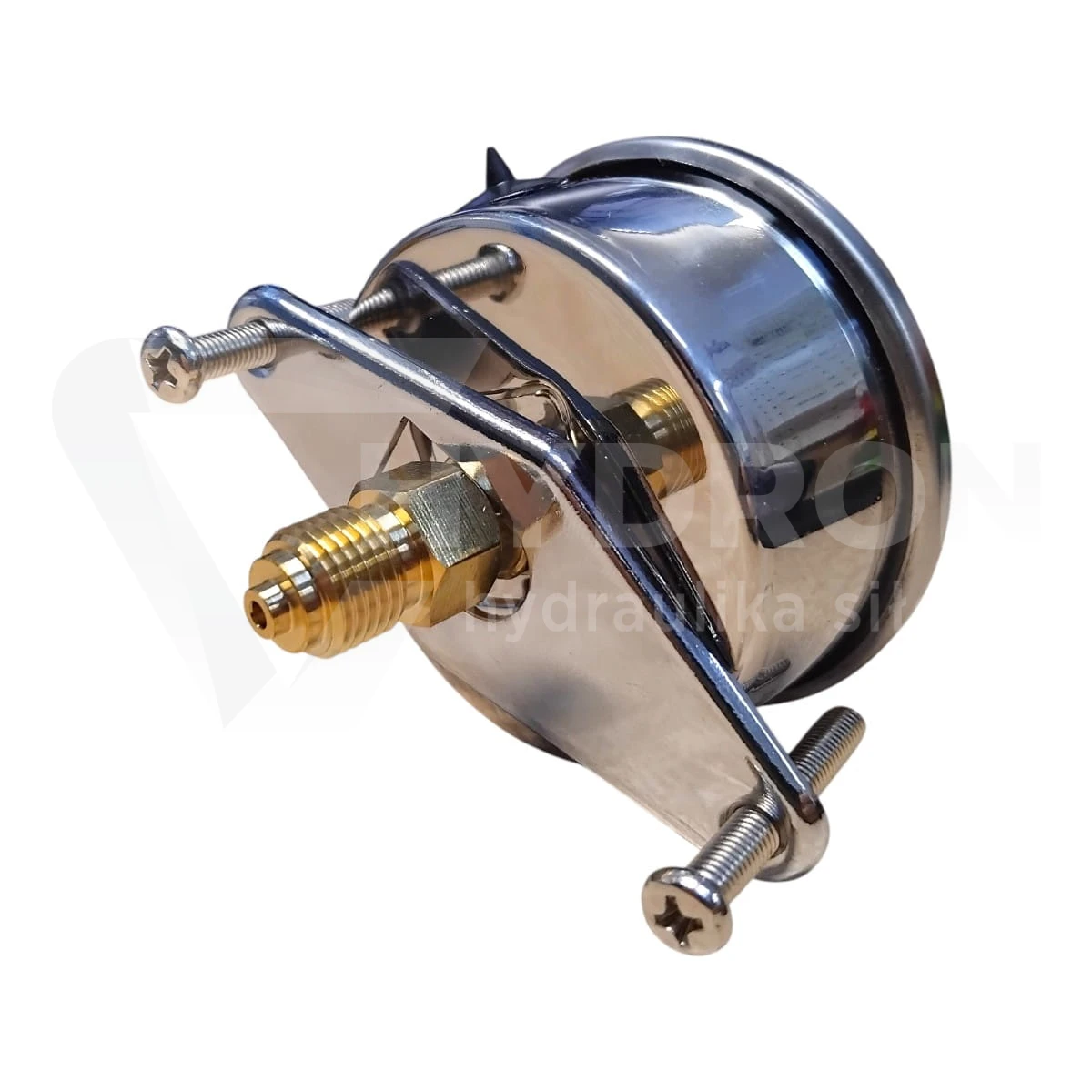

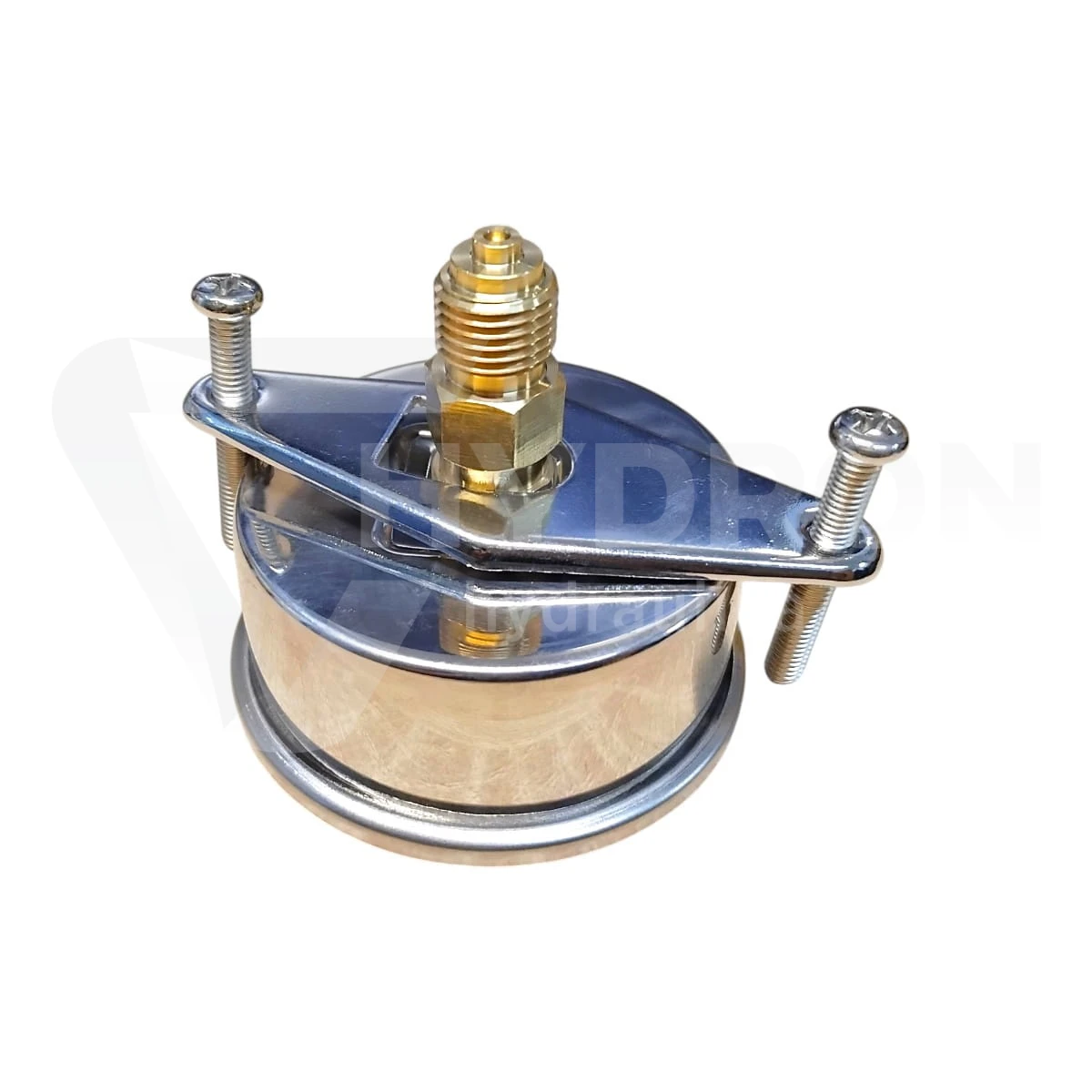

Ten uchwyt jest przeznaczony do manometrów o średnicy tarczy 63 mm z tylnym przyłączem. Oznaczenie „tylne” lub „axialne” oznacza, że króciec przyłączeniowy znajduje się z tyłu obudowy manometru, a nie na dole. Taka konstrukcja pozwala przeprowadzić przyłącze przez panel lub płytę montażową, a sam zegar pozostawić czytelnie widoczny od frontu.

Manometry pasujące do takiego sposobu zabudowy można porównać w kategorii manometry tylne 63 mm. Przed zakupem należy sprawdzić nie tylko średnicę tarczy, ale również typ przyłącza i sposób zabudowy w panelu.

Dlaczego warto stosować uchwyt do manometru?

Manometr zamontowany na uchwycie jest łatwiejszy do odczytu i mniej narażony na przypadkowe uderzenia. W instalacjach roboczych przyrząd pozostawiony bez podparcia może przenosić drgania z przewodu, obracać się podczas pracy albo zostać uszkodzony przy obsłudze maszyny. Uchwyt EFA stabilizuje położenie manometru i ułatwia zachowanie porządku w układzie pomiarowym.

Takie mocowanie jest szczególnie przydatne w miejscach, gdzie manometr jest regularnie kontrolowany przez operatora. Stała pozycja tarczy ułatwia szybkie porównanie wskazań, a montaż płytowy pozwala lepiej zabezpieczyć przyrząd przed przypadkowym wyrwaniem lub skręceniem przyłącza.

Stal ocynkowana i odporność w typowych warunkach pracy

Uchwyt wykonano ze stali ocynkowanej, dlatego dobrze nadaje się do standardowych zastosowań przemysłowych, warsztatowych i maszynowych. Ocynk ogranicza wpływ korozji eksploatacyjnej i poprawia trwałość elementu w typowym środowisku pracy. Nie jest to jednak element ze stali nierdzewnej, dlatego w instalacjach narażonych na stałe mycie, agresywną chemię lub silnie korozyjne środowisko należy ocenić warunki montażu całego punktu pomiarowego.

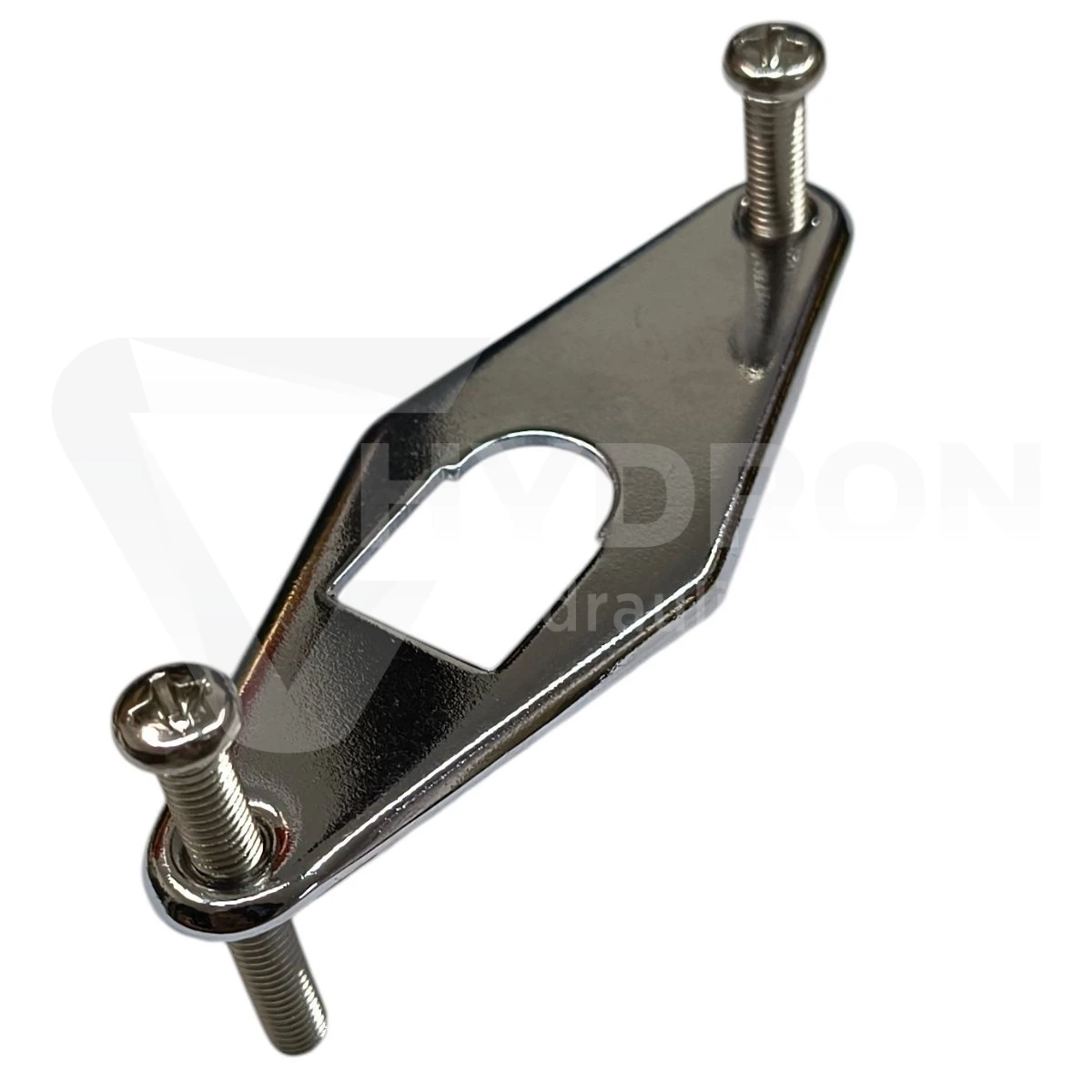

Montaż uchwytu EFA na dwie śruby

Mocowanie odbywa się na dwie śruby, co pozwala stabilnie osadzić uchwyt na płaskiej powierzchni. Przed montażem należy wyznaczyć miejsce tak, aby tarcza manometru była dobrze widoczna, a przyłącze tylne nie było naprężone. Panel lub obudowa powinny zapewniać odpowiednią sztywność, ponieważ drgania i luzowanie uchwytu mogą wpływać na trwałość manometru oraz połączenia przyłączeniowego.

Ważne jest również prawidłowe ułożenie przewodu lub złączki za panelem. Uchwyt odpowiada za mechaniczne zamocowanie manometru, ale szczelność układu zależy od gwintu, przyłącza, uszczelnienia i elementów współpracujących. Do kompletowania takiego punktu można wykorzystać złączki i przyłącza do manometrów.

Uchwyt EFA a manometr tablicowy

Uchwyt EFA jest powiązany z montażem płytowym i tablicowym, ale przed doborem należy sprawdzić konkretną konstrukcję manometru. Manometr tylny 63 mm może być montowany na panelu z użyciem odpowiedniego uchwytu, natomiast manometr tablicowy może mieć inną konfigurację obudowy, ramki lub sposobu osadzenia. Nie należy dobierać mocowania wyłącznie po średnicy tarczy.

Jeżeli instalacja wymaga stricte zabudowy tablicowej, warto porównać kategorię manometry tablicowe. Pozwoli to uniknąć pomyłki między zwykłym manometrem tylnym a przyrządem przygotowanym fabrycznie do konkretnego typu montażu panelowego.

Gdzie stosuje się mocowanie manometru typ EFA?

Uchwyt EFA znajduje zastosowanie w agregatach hydraulicznych, stanowiskach kontrolnych, układach pneumatycznych, prasach, maszynach technologicznych, pulpitach sterowniczych i instalacjach serwisowych. Sprawdza się wszędzie tam, gdzie manometr powinien być zamocowany na stałe, łatwo dostępny i dobrze widoczny dla operatora.

W praktyce mocowanie manometru jest szczególnie ważne przy instalacjach, w których odczyt ciśnienia wykonuje się często. Stałe miejsce montażu skraca czas kontroli, ogranicza ryzyko przypadkowego uszkodzenia przewodu pomiarowego i poprawia estetykę całego układu.

Dobór osłony i akcesoriów do manometru

Sam uchwyt stabilizuje przyrząd, ale nie chroni tarczy przed każdym uderzeniem. Jeżeli manometr pracuje w miejscu narażonym na uszkodzenia mechaniczne, odpryski, kontakt z narzędziami lub intensywną obsługę, warto rozważyć dodatkowe zabezpieczenie. W tym celu można sprawdzić kategorię osłony manometrów i akcesoria.

Dobór akcesoriów powinien wynikać z miejsca pracy manometru. Inaczej zabezpiecza się przyrząd w szafie sterowniczej, inaczej na agregacie hydraulicznym, a jeszcze inaczej na maszynie mobilnej narażonej na drgania i uderzenia.

Najczęstsze błędy przy doborze uchwytu do manometru

Najczęstszy błąd to zakup uchwytu bez sprawdzenia średnicy tarczy. Ten model jest przeznaczony do manometrów 63 mm, dlatego nie należy stosować go do zegarów 100 mm lub innych średnic. Drugi problem to pomylenie manometru tylnego z dolnym. Uchwyt EFA jest przeznaczony do przyłącza tylnego, więc manometr z przyłączem dolnym nie będzie właściwym elementem do takiej zabudowy.

Trzeci błąd to montaż uchwytu w miejscu, gdzie przewód lub złączka za panelem pracuje pod naprężeniem. Przyrząd może być dobrze przykręcony, ale jeśli przyłącze jest ciągnięte pod kątem, po czasie może dojść do nieszczelności lub uszkodzenia manometru. Czwarty problem to brak kontroli czytelności tarczy po zamontowaniu. Manometr powinien być widoczny z pozycji operatora, a nie tylko poprawnie przykręcony.

Co sprawdzić przed zakupem uchwytu EFA?

Przed zakupem należy potwierdzić średnicę manometru 63 mm, typ przyłącza tylnego, miejsce montażu oraz ilość miejsca za panelem. Warto sprawdzić także, czy w instalacji potrzebne będą dodatkowe przyłącza, redukcje lub przewód pomiarowy. Uchwyt odpowiada za mechanikę mocowania, ale cały punkt pomiarowy musi być dobrany jako komplet: manometr, uchwyt, przyłącze, uszczelnienie i sposób wpięcia w układ.

FAQ

Do jakiego manometru pasuje uchwyt EFA?

Uchwyt EFA jest przeznaczony do manometrów o średnicy tarczy 63 mm z tylnym, axialnym przyłączem.

Czy uchwyt pasuje do manometru z przyłączem dolnym?

Nie. Ten model jest przeznaczony do manometrów tylnych. Przy manometrze dolnym należy dobrać inny sposób mocowania.

Z jakiego materiału wykonano uchwyt?

Uchwyt wykonano ze stali ocynkowanej.

Jak montuje się uchwyt do manometru?

Uchwyt montuje się płytowo na dwie śruby do panelu, pulpitu, obudowy maszyny lub innej płaskiej powierzchni.

Do czego służy mocowanie płytowe manometru?

Służy do stabilnego osadzenia manometru w jednym miejscu, poprawy czytelności wskazań i ograniczenia ryzyka przypadkowego uszkodzenia przyrządu.

Co sprawdzić przed zakupem uchwytu EFA?

Przed zakupem należy sprawdzić średnicę tarczy 63 mm, tylne przyłącze manometru, miejsce montażu, przestrzeń za panelem oraz elementy potrzebne do szczelnego wpięcia manometru w układ.

Czy uchwyt sam zapewnia szczelność układu?

Nie. Uchwyt stabilizuje manometr mechanicznie. Szczelność zależy od manometru, gwintu, przyłącza, uszczelnienia i sposobu podłączenia do instalacji.
