Uchwyt pojedynczy do rur hydraulicznych 26,9mm

Przejdź do sekcji Opinie

29,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ uchwytu uchwyt pojedynczy
Materiał stal ocynkowana + polipropylen
Średnica rury w mm 26,9 mm
Instalacja uchwytu przyspawanie płytki dolnej
Kolor zielony
Temperatura pracy polipropylen -30℃- +90 ℃
Wykonanie wg DIN 3015
Długość szyny 1mb = 100cm

Opis

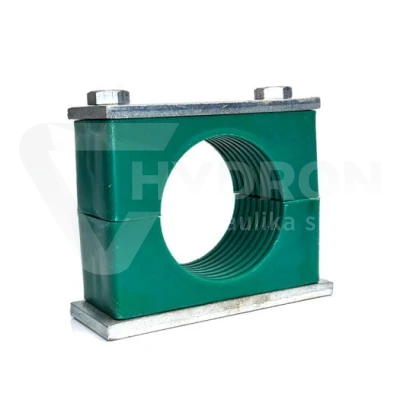

Uchwyt pojedynczy do rur 26,9 mm 3/4" RCP1-226,9

Uchwyt pojedynczy RCP1-226,9 jest przeznaczony do stabilnego mocowania rur, przewodów hydraulicznych, węży oraz kabli o średnicy zewnętrznej 26,9 mm. Jest to wersja ciężka wykonana zgodnie z DIN 3015, przeznaczona do instalacji, w których ważne jest pewne prowadzenie przewodu oraz ograniczenie jego przemieszczania i drgań. Rozmiar 26,9 mm odpowiada popularnemu wymiarowi calowemu 3/4".

Parametry techniczne

typ: uchwyt pojedynczy,
symbol: RCP1-226,9,
wykonanie: wersja ciężka,
średnica mocowanej rury: 26,9 mm,
rozmiar calowy: 3/4",
materiał wkładek: polipropylen,
kolor wkładek: zielony,
materiał elementów stalowych: stal,
płytka górna: stal węglowa ocynkowana,
płytka dolna: stal węglowa fosforanowana,
śruby: stal węglowa ocynkowana z łbem sześciokątnym,
zakres temperatury polipropylenu: od -30°C do +90°C,
sposób montażu: przyspawanie płytki dolnej,
przeznaczenie: mocowanie rur, przewodów, węży i kabli,
wykonanie wg DIN 3015.

Stabilne mocowanie rury 26,9 mm

Uchwyt jest dopasowany do rury o średnicy zewnętrznej 26,9 mm. Właściwe dopasowanie średnicy ma duże znaczenie, ponieważ wkładki powinny stabilnie obejmować rurę bez nadmiernego luzu i bez konieczności mocnego ściskania przewodu.

Przed zakupem warto zmierzyć rzeczywistą średnicę zewnętrzną rury. W przypadku instalacji calowych oznaczenie 3/4" nie zawsze wystarcza do identyfikacji uchwytu, dlatego podstawowym parametrem doboru powinno być właśnie 26,9 mm.

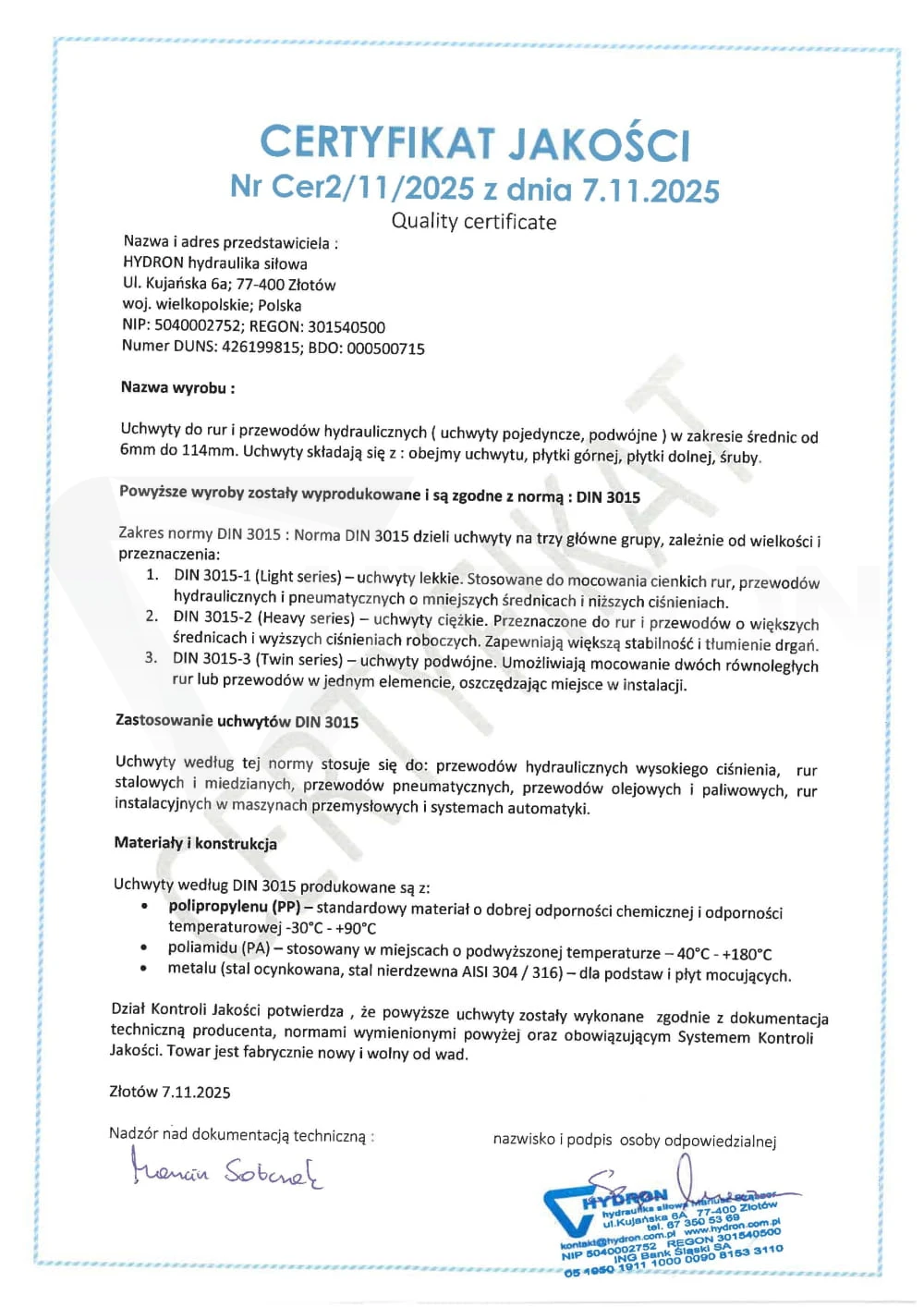

DIN 3015 standard uchwytów do rur hydraulicznych

Uchwyt wykonano zgodnie z DIN 3015, czyli standardem powszechnie stosowanym przy mocowaniu rur i przewodów w hydraulice siłowej oraz instalacjach przemysłowych.

System tego typu umożliwia uporządkowane prowadzenie rur, zachowanie ich położenia oraz budowę powtarzalnych punktów mocowania w maszynach, agregatach i instalacjach technologicznych.

Wersja ciężka do wymagających instalacji

RCP1-226,9 jest uchwytem w wersji ciężkiej. Takie wykonanie znajduje zastosowanie przede wszystkim tam, gdzie rury pracują w maszynach i urządzeniach narażonych na drgania, ruch oraz obciążenia występujące podczas pracy instalacji.

Prawidłowo rozmieszczone uchwyty pomagają utrzymać przewody w założonym położeniu i ograniczyć ich niekontrolowane przemieszczanie.

Polipropylenowe wkładki chronią rurę

Rura jest podtrzymywana przez dwie profilowane wkładki wykonane z polipropylenu. Materiał oddziela przewód od metalowych części uchwytu i tworzy dopasowane miejsce pod jego średnicę.

Dla polipropylenu producent podaje zakres temperatury pracy od -30°C do +90°C, dlatego przy zastosowaniu w podwyższonej temperaturze należy uwzględnić warunki panujące bezpośrednio w miejscu montażu.

Montaż przez przyspawanie płytki dolnej

Dolna płytka uchwytu przeznaczona jest do przyspawania do konstrukcji maszyny, ramy lub innego przygotowanego elementu stalowego. Po zamocowaniu podstawy rurę umieszcza się pomiędzy dwiema wkładkami z polipropylenu, a następnie całość dociska płytką górną i śrubami.

Takie rozwiązanie umożliwia wykonanie trwałego punktu mocującego i ułatwia późniejszy demontaż samej rury bez konieczności usuwania podstawy.

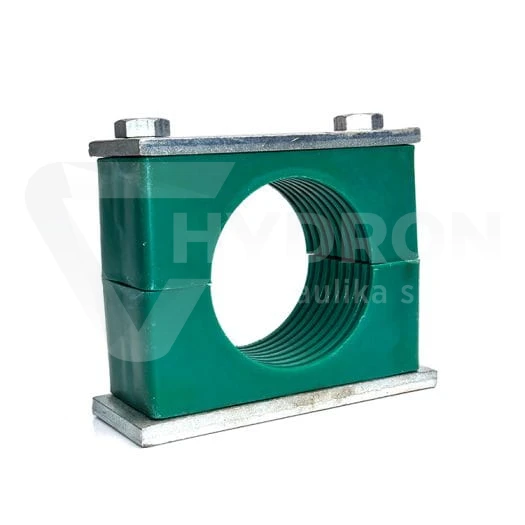

Z czego składa się kompletny uchwyt?

stalowa płytka górna,
dwie polipropylenowe wkładki dopasowane do rury 26,9 mm,
stalowa płytka dolna,
dwie śruby mocujące.

Gdzie stosuje się uchwyty do rur 26,9 mm?

Uchwyty tego typu stosuje się przede wszystkim w hydraulice siłowej, instalacjach olejowych, maszynach przemysłowych, agregatach hydraulicznych oraz konstrukcjach, w których rury muszą być prowadzone w sposób uporządkowany i stabilny.

Mogą być również wykorzystywane do mocowania wybranych węży i kabli, jeżeli ich średnica zewnętrzna odpowiada profilowi wkładki.

Dlaczego warto stosować uchwyty do rur?

Pozostawienie rury bez odpowiedniego podparcia może powodować jej przemieszczanie podczas pracy maszyny. Wibracje i zmienne obciążenia mogą być przenoszone na połączenia, złączki oraz inne elementy instalacji.

Odpowiednio dobrane punkty mocujące pomagają utrzymać przewody we właściwym położeniu, uporządkować instalację i ograniczyć kontakt rur z elementami konstrukcji maszyny.

Co sprawdzić przed zakupem?

zmierz średnicę zewnętrzną rury – dla tego uchwytu powinna wynosić 26,9 mm,
sprawdź, czy potrzebna jest wersja ciężka,
upewnij się, że możliwe jest przyspawanie dolnej płytki,
uwzględnij temperaturę pracy instalacji,
zaplanuj właściwy rozstaw punktów mocowania rury.

Uchwyt do rur 26,9 mm w HYDRON

Uchwyt RCP1-226,9 jest praktycznym rozwiązaniem do budowy i modernizacji instalacji hydraulicznych wykorzystujących rury o średnicy zewnętrznej 26,9 mm. Konstrukcja zgodna z DIN 3015, wersja ciężka oraz kompletne stalowe elementy montażowe pozwalają stworzyć trwały punkt mocowania przewodu.
