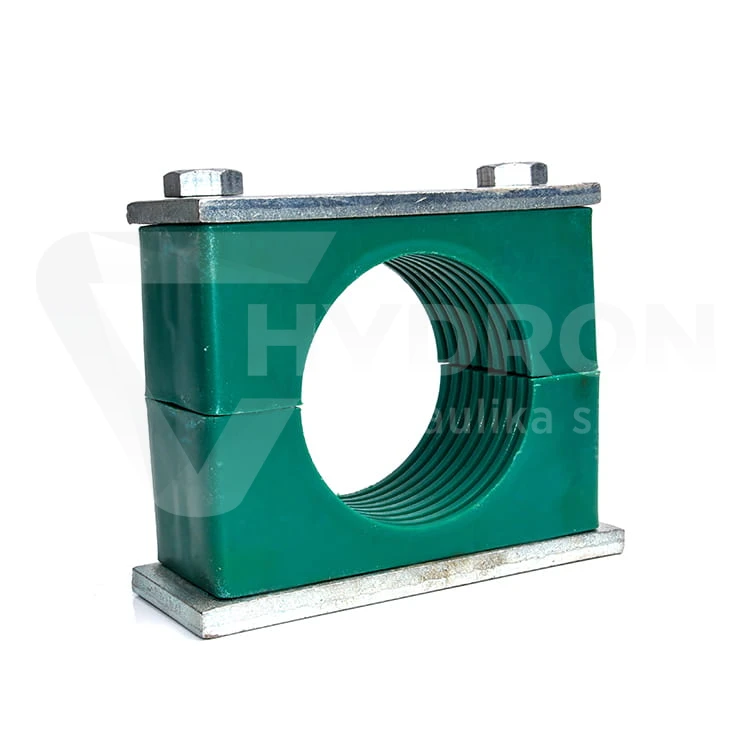

Uchwyt pojedynczy do rur RCP1-333,7

Uchwyt pojedynczy do rur RCP1-333,7 jest elementem mocującym stosowanym do stabilnego prowadzenia rur, przewodów i węży w instalacjach hydraulicznych, przemysłowych oraz maszynowych. Produkt jest przeznaczony do rury o średnicy 33,7 mm i składa się z obejmy z polipropylenu oraz elementów stalowych, które umożliwiają trwałe zamocowanie uchwytu do konstrukcji maszyny lub instalacji. Wykonanie według DIN 3015 pozwala stosować go w układach, w których ważne jest powtarzalne mocowanie, ograniczenie drgań oraz ochrona przewodów przed przemieszczaniem się podczas pracy.

• Produkt: uchwyt pojedynczy do rur RCP1-333,7
• Typ uchwytu: pojedynczy
• Średnica mocowanej rury: 33,7 mm
• Materiał obejmy: polipropylen
• Materiał elementów metalowych: stal ocynkowana
• Kolor obejmy: zielony
• Zakres temperatury pracy polipropylenu: od -30°C do +90°C
• Sposób montażu: przyspawanie płytki dolnej
• Przeznaczenie: mocowanie rur, przewodów i węży
• Wykonanie: DIN 3015
• Kod produktu: UCHWYT RCP1-333,7
• Kod kreskowy EAN: 0200000022020

Uchwyt pojedynczy do rur RCP1-333,7 w instalacjach hydraulicznych

Uchwyt pojedynczy do rur RCP1-333,7 służy do mocowania jednej rury lub przewodu w wyznaczonym miejscu konstrukcji. W hydraulice siłowej takie mocowanie nie jest dodatkiem montażowym bez znaczenia. Rura lub przewód pracujący bez podparcia może przenosić drgania na złączki, zawory, rozdzielacze i króćce maszyn. Dobrze dobrany uchwyt ogranicza ruch przewodu, porządkuje przebieg instalacji i zmniejsza ryzyko uszkodzeń wynikających z ocierania, uderzeń lub naprężeń montażowych. Pełną grupę podobnych elementów można dobrać w kategorii uchwyty i obejmy do rur oraz przewodów.

Średnica 33,7 mm i prawidłowy dobór obejmy

Najważniejszym parametrem tego uchwytu jest średnica 33,7 mm. Obejma musi odpowiadać rzeczywistej średnicy mocowanej rury lub przewodu, ponieważ zbyt mały uchwyt będzie powodował nadmierny docisk, a zbyt duży nie ustabilizuje instalacji. W praktyce średnicę należy mierzyć na zewnętrznej powierzchni rury lub przewodu, a nie dobierać uchwytu wyłącznie po przybliżonym opisie instalacji. Jeżeli układ jest wykonywany z rur stalowych, warto porównać ten wymiar z ofertą bezszwowych rur precyzyjnych do hydrauliki siłowej, aby dobrać mocowanie do faktycznej średnicy przewodu rurowego.

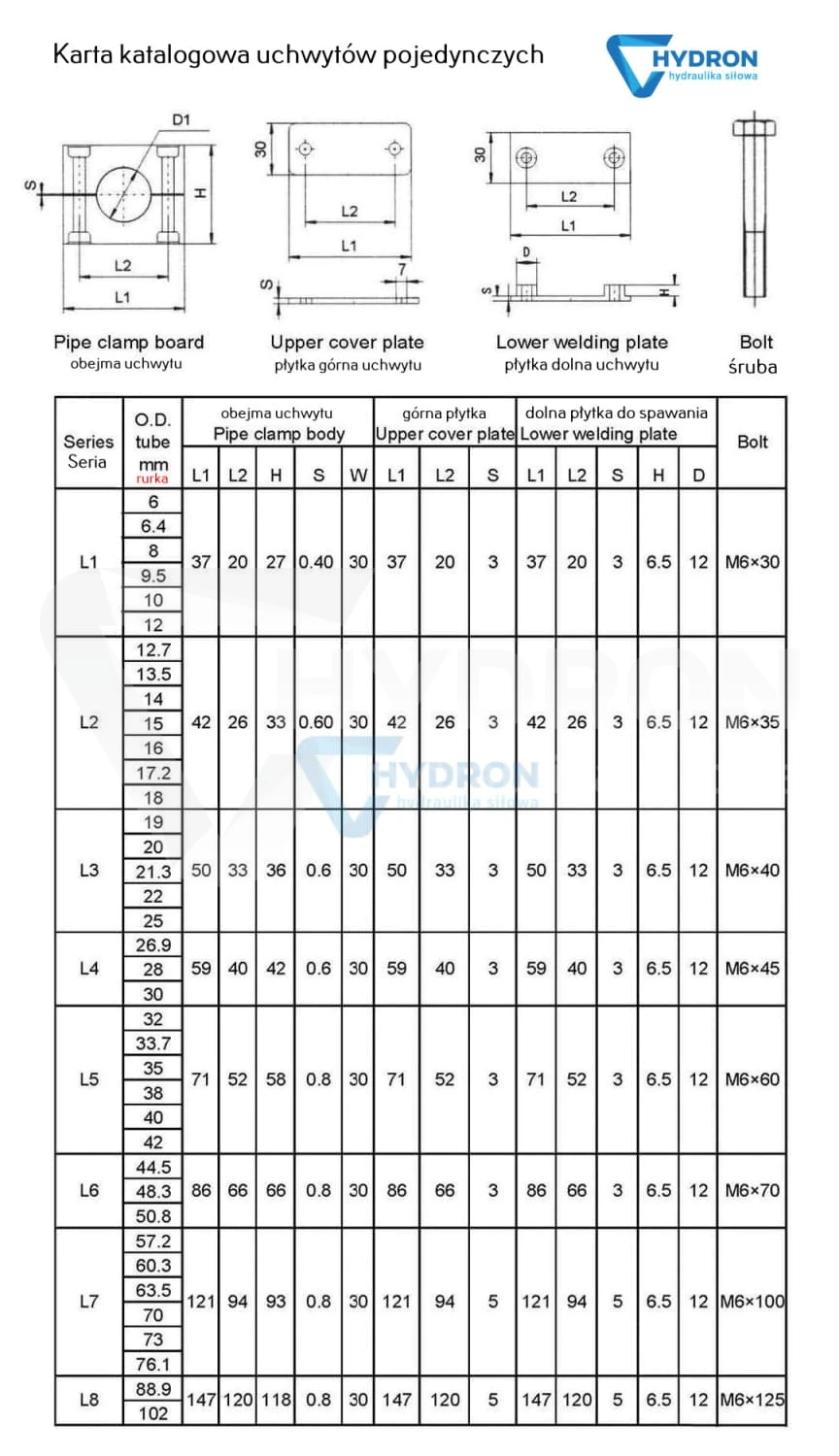

Budowa uchwytu RCP1-333,7

Uchwyt składa się z elementu obejmującego rurę oraz części stalowych, które służą do zamocowania całości na konstrukcji. Obejma z polipropylenu odpowiada za kontakt z rurą i ogranicza punktowe uszkodzenia powierzchni przewodu. Elementy stalowe, w tym płytka dolna oraz część dociskowa, zapewniają sztywność montażu. W tym wariancie instalacja uchwytu odbywa się przez przyspawanie płytki dolnej, dlatego przed montażem trzeba zaplanować dokładne położenie uchwytu. Po przyspawaniu płytki późniejsza zmiana miejsca mocowania wymaga już prac mechanicznych, a nie tylko przesunięcia obejmy.

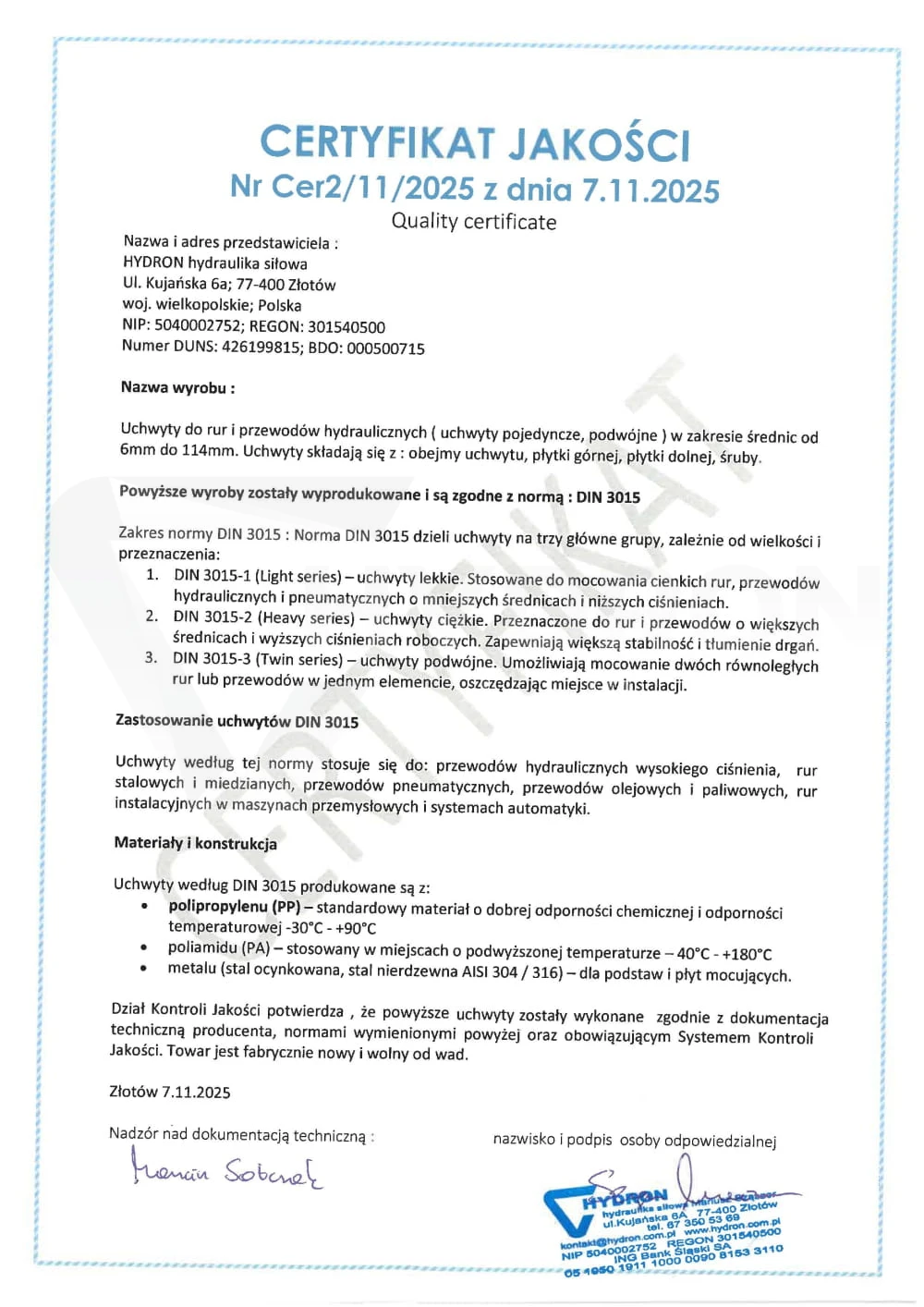

DIN 3015 i znaczenie standardu wykonania

Wykonanie według DIN 3015 oznacza, że uchwyt należy do grupy standardowych obejm stosowanych do mocowania rur i przewodów w instalacjach przemysłowych oraz hydraulicznych. Standard ten ułatwia dobór elementów, powtarzalny montaż oraz utrzymanie porządku w instalacji. W praktyce ma to znaczenie przy maszynach, gdzie przewody są prowadzone równolegle, przechodzą przez ramę, pracują w pobliżu siłowników albo są narażone na drgania. Uchwyt pojedynczy stosuje się wtedy, gdy mocowana jest jedna linia. Jeżeli w jednym miejscu mają być prowadzone dwa przewody, lepszym rozwiązaniem może być odpowiedni uchwyt podwójny z tej samej grupy mocowań.

Kiedy stosować uchwyt pojedynczy do rur 33,7 mm

Uchwyt pojedynczy RCP1-333,7 stosuje się tam, gdzie trzeba stabilnie zamocować pojedynczą rurę lub przewód o średnicy 33,7 mm. Może to być odcinek instalacji hydraulicznej w maszynie rolniczej, budowlanej, przemysłowej, technologicznej albo w stanowisku produkcyjnym. Taki uchwyt pomaga utrzymać przewód w zaplanowanym torze i zmniejsza ryzyko jego przemieszczania się podczas pracy układu. Przy instalacjach hydraulicznych prowadzonych na przewodach elastycznych można równolegle dobrać przewody hydrauliczne na wymiar, a następnie zaplanować ich mocowanie tak, aby nie pracowały na zbyt małym promieniu gięcia.

Błędy przy doborze uchwytu do rur hydraulicznych

Częsty błąd polega na doborze uchwytu tylko „na podobną średnicę”. Przy mocowaniu rur różnica kilku milimetrów może mieć duże znaczenie. Zbyt ciasna obejma może utrudnić montaż, powodować nadmierny nacisk na rurę i przyspieszać uszkodzenie powłoki ochronnej. Zbyt luźna obejma nie spełni swojej funkcji, ponieważ przewód będzie nadal pracował w uchwycie. Drugim błędem jest pomijanie sposobu montażu. Uchwyt RCP1-333,7 wymaga przyspawania płytki dolnej, dlatego nie będzie właściwym wyborem, jeżeli użytkownik potrzebuje rozwiązania przykręcanego do istniejącej konstrukcji bez spawania.

Skutki braku stabilnego mocowania rur

Brak właściwego mocowania może prowadzić do drgań, ocierania przewodów o konstrukcję, luzowania połączeń oraz przyspieszonego zużycia złączek. W hydraulice siłowej przewód nie powinien wisieć na przyłączach ani pracować pod naprężeniem. Jeżeli rura lub wąż nie jest podparty, obciążenie może przenosić się na gwinty, nakrętki, kolanka, rozdzielacze lub króćce siłowników. W efekcie pojawiają się wycieki, pęknięcia przewodów albo konieczność częstszych napraw. Przy budowie kompletnej instalacji warto dobrać mocowania razem z takimi elementami jak złączki hydrauliczne, ponieważ trasa przewodu i punkty mocowania powinny być zaplanowane jako jeden układ.

Polipropylenowa obejma i stalowe elementy mocujące

Polipropylenowa część uchwytu odpowiada za osadzenie rury i kontakt z jej powierzchnią. Materiał ten jest stosowany w obejmach przemysłowych, ponieważ dobrze sprawdza się w typowych warunkach pracy maszyn i instalacji. Zakres temperatury od -30°C do +90°C pozwala używać uchwytu w wielu standardowych zastosowaniach hydrauliki siłowej. Elementy stalowe ocynkowane zwiększają trwałość mocowania i zapewniają odporność na warunki warsztatowe oraz przemysłowe. Przy pracy w środowisku agresywnym chemicznie lub przy bardzo wysokiej temperaturze trzeba jednak sprawdzić, czy polipropylen będzie odpowiedni dla konkretnej aplikacji.

Montaż przez przyspawanie płytki dolnej

W tym modelu płytka dolna jest przeznaczona do przyspawania. To rozwiązanie sprawdza się w maszynach i konstrukcjach, w których uchwyt ma być zamontowany trwale w określonym punkcie. Przed spawaniem trzeba ustalić przebieg rury, odległość od elementów ruchomych, promień gięcia przewodów oraz dostęp do śrub mocujących. Po zamocowaniu płytki dolnej obejmę można rozkręcić, osadzić rurę i dokręcić część górną. Przy większych instalacjach warto zachować równy rozstaw mocowań, aby przewody nie tworzyły niepotrzebnych naprężeń między kolejnymi punktami podparcia.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Uchwyt pojedynczy do rur RCP1-333,7 może być stosowany w maszynach rolniczych, ładowarkach, prasach, agregatach, liniach produkcyjnych i urządzeniach przemysłowych. Sprawdza się tam, gdzie przewód musi być prowadzony stabilnie po ramie, korpusie lub konstrukcji wsporczej. W maszynach roboczych mocowanie rur jest szczególnie ważne, ponieważ instalacja jest narażona na drgania, uderzenia i zabrudzenia. W zakładach produkcyjnych uchwyty pomagają utrzymać porządek techniczny, ułatwiają serwis i ograniczają przypadkowe uszkodzenia przewodów podczas obsługi maszyny.

Wsparcie techniczne Hydron przy doborze uchwytów do rur

Hydron dostarcza elementy mocujące, rury, przewody, złączki i komponenty hydrauliki siłowej dla serwisów, zakładów produkcyjnych oraz firm utrzymania ruchu. Przy doborze uchwytu pojedynczego warto podać średnicę mocowanej rury, materiał przewodu, miejsce montażu, sposób mocowania oraz warunki pracy. Pozwala to dobrać właściwy uchwyt, uniknąć luzów montażowych i zaplanować instalację tak, aby przewody nie pracowały pod naprężeniem. Dobrze dobrane mocowanie zwiększa trwałość układu, poprawia estetykę instalacji i zmniejsza ryzyko awarii wynikających z drgań.

Faq

Czy uchwyt pojedynczy RCP1-333,7 jest przeznaczony do jednej rury?

Tak. Jest to uchwyt pojedynczy, przeznaczony do mocowania jednej rury, przewodu lub węża o odpowiedniej średnicy.

Do jakiej średnicy rury pasuje uchwyt RCP1-333,7?

Uchwyt jest przeznaczony do rury lub przewodu o średnicy 33,7 mm.

Z jakiego materiału wykonany jest uchwyt?

Obejma wykonana jest z polipropylenu, a elementy metalowe ze stali ocynkowanej. Produkt ma zielony kolor obejmy.

Jak montuje się uchwyt pojedynczy RCP1-333,7?

Ten wariant montuje się przez przyspawanie płytki dolnej do konstrukcji. Po zamocowaniu płytki osadza się rurę w obejmie i skręca elementy uchwytu.

Czy uchwyt jest wykonany według DIN 3015?

Tak. Produkt jest wykonany według DIN 3015, czyli standardu stosowanego dla uchwytów i obejm do mocowania rur oraz przewodów.

Jaka jest temperatura pracy polipropylenu w tym uchwycie?

Temperatura pracy polipropylenu wynosi od -30°C do +90°C.
