Wąż poliuretan TEKALAN 5x3

Przejdź do sekcji Opinie

7,87 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 3 mm = DN03
Przeznaczenie węża powietrze
Materiał wykonania Poliuretan
Typ węża / wzmocnienia nie dotyczy
Średnica zewnętrzna węża DN05 mm ( 3/16")
Ciśnienie robocze węża 15 bar
Temperatura pracy węża -30°C do +70°C
Mocowanie końcówki wtykowa
Kolor węża czarny
Długość fabryczna rolki węża 100m

Typ elementu przewód tekalan

Opis

Wąż poliuretan/poliamid TEKALAN 5x3

Przewód poliuretanowy do powietrza

Wąż TEKALAN 5x3 to przewód poliuretanowy przeznaczony do układów pneumatycznych, hydraulicznych oraz paliwowych. Charakteryzuje się wysoką odpornością na ścieranie, elastycznością i trwałością, co sprawia, że idealnie sprawdza się w wymagających środowiskach przemysłowych. Wąż jest przeznaczony do pracy w temperaturach od -30°C do +70°C oraz wytrzymuje ciśnienie robocze do 15 barów, co zapewnia niezawodność i bezpieczeństwo użytkowania w różnych systemach.

Kluczowe cechy

Średnica wewnętrzna: Ø3 mm = DN03
Średnica zewnętrzna: DN05 mm (3/16")
Przeznaczenie: układy pneumatyczne, hydrauliczne, paliwowe
Materiał: poliuretan/poliamid
Ciśnienie robocze: 15 bar
Temperatura pracy: -30°C do +70°C
Mocowanie końcówki: wtykowe
Kolor: czarny
Długość fabryczna rolki: 100 m

Specyfikacja techniczna

Średnica wewnętrzna węża: Ø3 mm = DN03
Średnica zewnętrzna węża: 5 mm
Ciśnienie robocze: 15 bar
Ciśnienie rozrywające: 341 PSI
Zakres temperatury pracy: -30°C do +70°C
Typ węża: Poliuretan/poliamid TEKALAN
Długość fabryczna rolki: 100 m

⚠ Uwaga:

Wąż może być cięty na dowolną długość zgodnie z życzeniem klienta.
Węże cięte nie podlegają zwrotowi.
Zwrot możliwy jest tylko w przypadku pełnych rolek.
Wąż dostępny w oryginalnych rolkach po 100 mb.
Cena dotyczy 1 mb.

Wąż poliamidowy PA6 TEKALAN 5x3 mm czarny 27 bar

Wąż poliamidowy TEKALAN 5x3 mm to kalibrowany przewód wykonany z poliamidu PA6, przeznaczony przede wszystkim do instalacji pneumatycznych ze sprężonym powietrzem. Średnica zewnętrzna 5 mm oraz średnica wewnętrzna 3 mm pozwalają stosować go z odpowiednio dobranymi szybkozłączami wtykowymi i zakuciami do przewodów tekalanowych.

Przewód pracuje przy ciśnieniu do 27 bar i zachowuje właściwości użytkowe w temperaturze od -40°C do +80°C. Poliamid PA6 zapewnia dobrą odporność mechaniczną, sztywność oraz odporność na zgniatanie i ścieranie, dlatego przewód sprawdza się nie tylko w pneumatyce, ale także w wybranych instalacjach technicznych i układach paliwowych.

Parametry techniczne przewodu TEKALAN 5x3 mm

typ produktu: przewód poliamidowy TEKALAN,
materiał: poliamid PA6,
średnica zewnętrzna: 5 mm,
średnica wewnętrzna: 3 mm,
grubość ścianki: 1 mm,
rozmiar: 5x3 mm,
średnica nominalna wewnętrzna: DN03,
ciśnienie robocze: 27 bar,
ciśnienie rozrywające: 80 bar,
zakres temperatur pracy: od -40°C do +80°C,
konstrukcja: przewód niezbrojony,
kolor: czarny,
przeznaczenie: powietrze, woda i lekkie chemikalia,
sposób podłączenia: złącza wtykowe lub odpowiednie zakucia do TEKALANU,
kod produktu: HF/PA6/BK/5X3,
EAN: 0200000031800.

Co oznacza wymiar 5x3 mm?

W oznaczeniu przewodów pneumatycznych pierwsza wartość określa średnicę zewnętrzną, natomiast druga średnicę wewnętrzną przewodu.

Parametr	Wartość
Średnica zewnętrzna	5 mm
Średnica wewnętrzna	3 mm
Grubość ścianki	1 mm

Przy doborze szybkozłączki lub zakucia najważniejsza jest średnica zewnętrzna 5 mm. Element przyłączeniowy musi być przeznaczony właśnie do przewodu TEKALAN Ø5 mm.

Poliamid PA6 w przewodach pneumatycznych

PA6 jest poliamidem technicznym wyróżniającym się dobrą wytrzymałością mechaniczną oraz odpornością na ścieranie i zgniatanie. W porównaniu z bardzo miękkimi przewodami poliuretanowymi przewód poliamidowy jest sztywniejszy, dzięki czemu dobrze zachowuje kształt podczas prowadzenia instalacji.

Materiał sprawdza się w instalacjach stacjonarnych i maszynowych, gdzie przewód powinien być lekki, odporny mechanicznie i łatwy do prowadzenia pomiędzy elementami pneumatyki.

27 bar ciśnienia roboczego

Dopuszczalne ciśnienie robocze przewodu wynosi 27 bar. Jest to wartość znacznie wyższa od typowych ciśnień wielu instalacji pneumatycznych, które często pracują w zakresie kilku barów.

Ciśnienie rozrywające wynosi 80 bar, jednak nie należy traktować tej wartości jako dopuszczalnego ciśnienia roboczego. Podczas eksploatacji należy przestrzegać parametru 27 bar oraz dopuszczalnych wartości wszystkich pozostałych komponentów instalacji.

Zakres temperatur od -40°C do +80°C

Przewód może pracować w temperaturze od -40°C do +80°C. Szeroki zakres pozwala stosować go zarówno wewnątrz maszyn i hal produkcyjnych, jak i w wielu instalacjach pracujących w obniżonej temperaturze.

Temperatura robocza wpływa na właściwości tworzywa i dopuszczalne obciążenie przewodu, dlatego przy skrajnych temperaturach należy zawsze uwzględnić rzeczywiste warunki pracy całej instalacji.

Do sprężonego powietrza i innych mediów

Podstawowym zastosowaniem przewodu TEKALAN 5x3 jest przesył sprężonego powietrza w instalacjach pneumatycznych. Karta produktu dopuszcza także wodę oraz lekkie chemikalia.

sprężone powietrze,
woda,
lekkie chemikalia kompatybilne z PA6,
wybrane układy paliwowe,
wybrane instalacje techniczne.

W przypadku nietypowego medium należy przed zastosowaniem sprawdzić jego kompatybilność chemiczną z poliamidem PA6.

TEKALAN 5 mm a średnica wewnętrzna 3 mm

W praktyce warsztatowej przewód często określany jest skrótowo jako TEKALAN 5, ponieważ przy doborze złączy wtykowych kluczowa jest średnica zewnętrzna. Pełne oznaczenie techniczne tego wariantu to jednak 5x3 mm.

Nie należy mylić go z przewodem o średnicy wewnętrznej 5 mm. W tym produkcie 5 mm oznacza wymiar zewnętrzny, natomiast światło przewodu ma 3 mm.

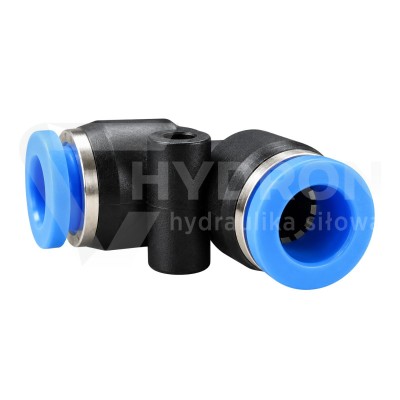

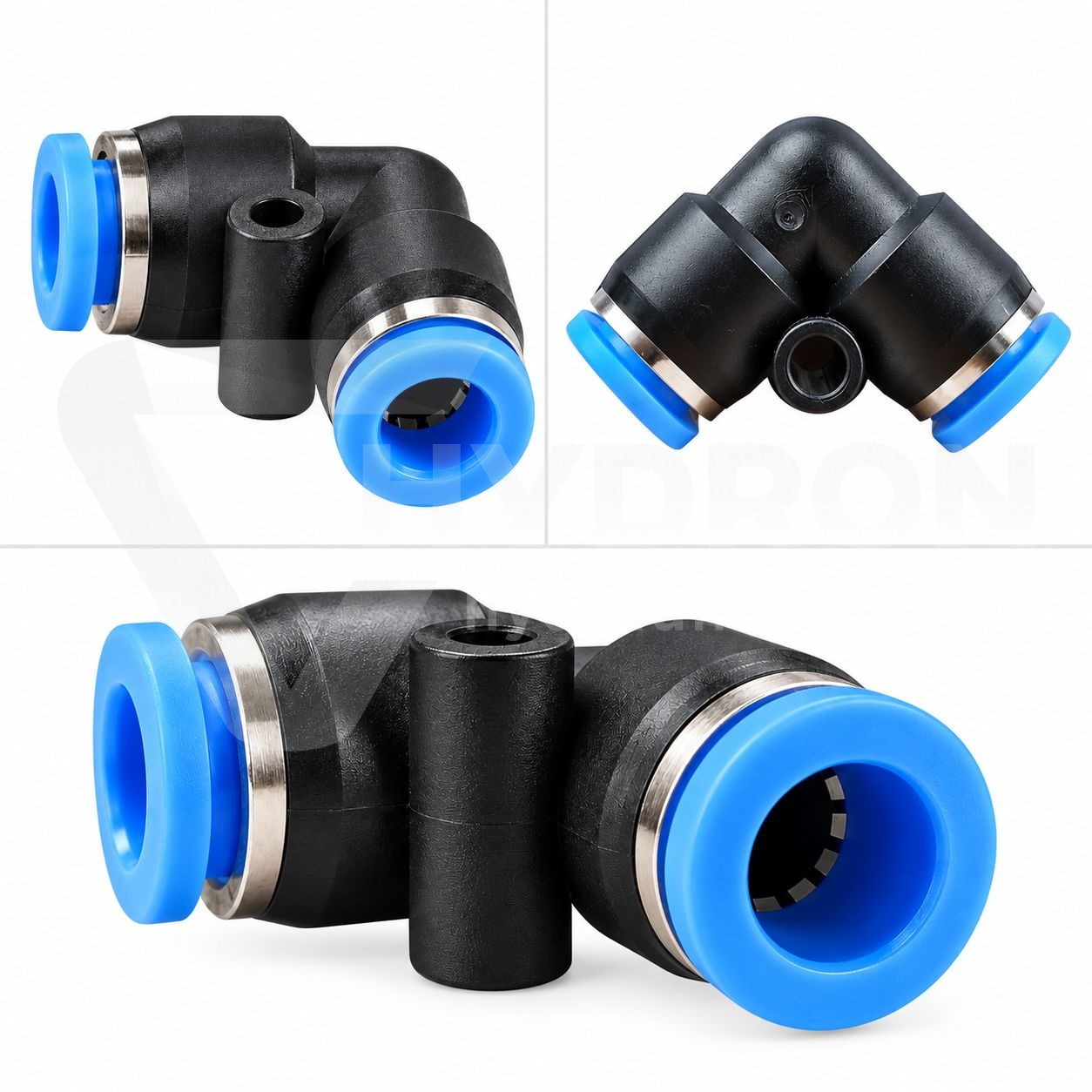

Montaż na szybkozłączkach wtykowych

Kalibrowana średnica zewnętrzna umożliwia stosowanie przewodu z odpowiednio dobranymi szybkozłączkami pneumatycznymi przeznaczonymi do rurki Ø5 mm. Montaż takiego połączenia jest szybki i nie wymaga zakuwania przewodu.

Końcówkę przewodu należy przeciąć równo, prostopadle do osi, a następnie wsunąć do oporu w mechanizm szybkozłącza. Nierówna lub zdeformowana krawędź może pogorszyć szczelność połączenia.

Montaż za pomocą zakucia tekalanowego

Alternatywą dla szybkozłącza jest klasyczne zakucie TEKALAN składające się z nakrętki, pierścienia zaciskowego oraz tulejki wzmacniającej. Dla przewodu o średnicy zewnętrznej 5 mm należy dobrać zakucie przeznaczone dokładnie do tego rozmiaru.

Tulejka stabilizuje ściankę przewodu od środka, natomiast pierścień zaciskowy odpowiada za mechaniczne zamocowanie rurki po dokręceniu nakrętki.

Gdzie stosuje się przewód PA6 5x3?

układy pneumatyczne maszyn,
automatyka przemysłowa,
układy sterowania sprężonym powietrzem,
pneumatyka pojazdowa,
warsztatowe instalacje powietrzne,
wybrane systemy centralnego smarowania,
wybrane instalacje paliwowe i techniczne.

Poliamid czy poliuretan?

Przewody poliamidowe i poliuretanowe mogą występować w tych samych średnicach, ale mają inną charakterystykę mechaniczną. Poliamid PA6 jest sztywniejszy i dobrze sprawdza się w instalacjach wymagających stabilnego prowadzenia przewodu.

Poliuretan jest zazwyczaj bardziej elastyczny i lepiej nadaje się do miejsc, w których przewód wykonuje częste ruchy. Materiał należy więc dobrać nie tylko według średnicy, ale również sposobu pracy instalacji.

Jak prawidłowo dobrać przewód TEKALAN?

sprawdź wymaganą średnicę zewnętrzną przewodu,
potwierdź średnicę wewnętrzną potrzebną dla wymaganego przepływu,
zweryfikuj maksymalne ciśnienie instalacji,
sprawdź temperaturę pracy,
potwierdź kompatybilność materiału PA6 z medium,
dobierz szybkozłącze lub zakucie dokładnie do średnicy zewnętrznej 5 mm.

Najczęstsze błędy przy doborze

pomylenie średnicy zewnętrznej 5 mm ze średnicą wewnętrzną,
dobór szybkozłącza do przewodu 4 lub 6 mm,
stosowanie przewodu powyżej 27 bar,
nieuwzględnienie zakresu temperatur od -40°C do +80°C,
zastosowanie medium niezgodnego z PA6,
krzywe przycięcie końcówki przed wsunięciem do szybkozłącza.

Przewody TEKALAN i pneumatyka w HYDRON

Pozostałe średnice i materiały znajdziesz w kategorii przewodów i węży TEKALAN. Oferta obejmuje przewody poliamidowe, poliuretanowe i polietylenowe przeznaczone do różnych zastosowań pneumatycznych.

Do budowy kompletnej instalacji sprawdź także armaturę pneumatyczną HYDRON, w tym szybkozłącza, złączki, zakucia i pozostałe elementy do przewodów pneumatycznych.
