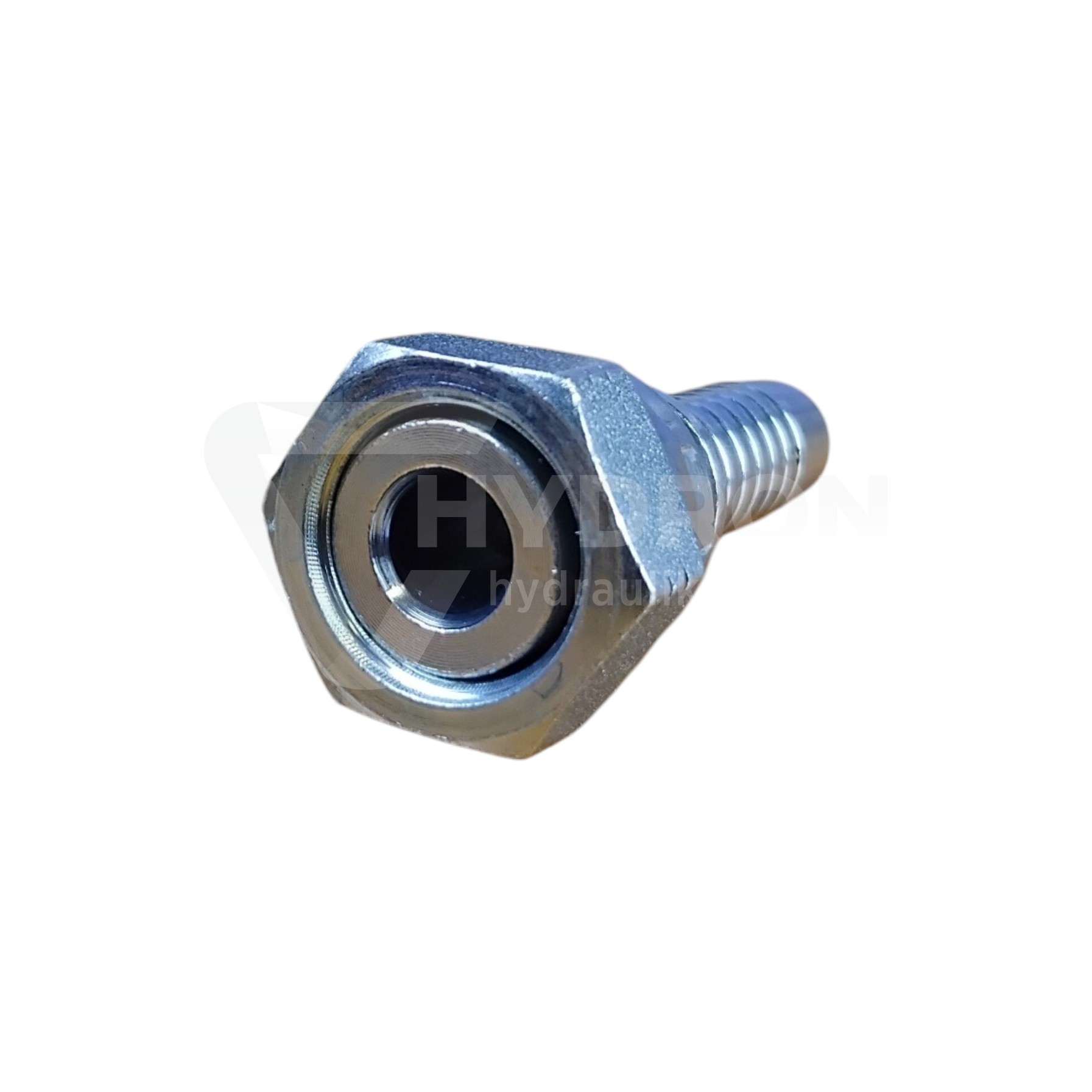

Zakucie K41 ORFS DN20 1.3/16” / 4SP CATERPILLAR

Przejdź do sekcji Opinie

29,03 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki K41 - ORFS
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Opis

Zakucie K41 ORFS DN20 1.3/16 4SP Caterpillar

Czym jest zakucie K41 ORFS DN20 i gdzie pracuje

Zakucie K41 ORFS DN20 1.3/16 4SP Caterpillar to końcówka do przewodów hydraulicznych przeznaczona do pracy w układach wysokociśnieniowych, stosowana w maszynach budowlanych i rolniczych, szczególnie w systemach Caterpillar. Element bazuje na standardzie ORFS (O-Ring Face Seal), który zapewnia szczelność dzięki płaskiemu uszczelnieniu z o-ringiem, eliminując ryzyko przecieków nawet przy bardzo wysokim ciśnieniu roboczym. Zakucie K41 ORFS DN20 współpracuje z wężami typu 4SP, gdzie średnica DN20 odpowiada dużym przepływom i wysokim obciążeniom układu. Tego nie stosuj jeśli masz inny system uszczelnienia, np. stożkowy lub BSP – połączenie nie będzie szczelne i może doprowadzić do uszkodzenia układu. Najczęstszy błąd to próba dopasowania końcówki ORFS do innego typu gniazda, co kończy się wyciekiem lub zniszczeniem o-ringu.

Zakucie K41 ORFS DN20 błędy doboru i ich skutki

Największym problemem jest nieprawidłowe dopasowanie średnicy oraz typu węża. Jeśli zakucie zostanie użyte z przewodem o innej konstrukcji niż 4SP, połączenie nie będzie trwałe i może dojść do rozszczelnienia pod ciśnieniem. W praktyce oznacza to wycieki oleju, spadki ciśnienia oraz ryzyko awarii całego układu hydraulicznego. Dodatkowo źle dobrany element powoduje nierównomierne obciążenie przewodu, co skraca jego żywotność. W takich układach ważne jest stosowanie odpowiednich przewodów hydraulicznych, które są przystosowane do pracy pod wysokim ciśnieniem i dużym przepływem.

Jak działa zakucie ORFS i dlaczego zapewnia szczelność

System ORFS opiera się na płaskim styku powierzchni oraz uszczelnieniu o-ringiem, który kompensuje nierówności i zapewnia szczelność nawet przy drganiach oraz zmianach ciśnienia. W porównaniu do tradycyjnych rozwiązań stożkowych, połączenie ORFS jest bardziej odporne na rozszczelnienie i nie wymaga dużej siły dokręcania. W praktyce zakucie montowane jest poprzez zaciśnięcie na przewodzie za pomocą zakuwarki, co zapewnia trwałe i bezpieczne połączenie. W całym systemie istotne są także złączki hydrauliczne, które umożliwiają prawidłowe dopasowanie elementów i budowę kompletnego układu.

Zakucie K41 ORFS DN20 w praktyce zastosowanie w maszynach

W maszynach Caterpillar oraz innych urządzeniach pracujących pod dużym obciążeniem zakucie K41 ORFS DN20 stosowane jest w liniach zasilających siłowniki oraz układy robocze. W warsztatach serwisowych wykorzystuje się je do regeneracji przewodów hydraulicznych, gdzie wymagane jest zachowanie pełnej szczelności i odporności na ciśnienie. Żeby układ działał poprawnie, potrzebne są także elementy takie jak tuleje zaciskowe oraz odpowiednie zakuwarki do węży, które umożliwiają wykonanie trwałego połączenia zgodnie z wymaganiami producenta.

Zakucie ORFS vs inne systemy różnice i wybór

W porównaniu do systemów stożkowych czy BSP, rozwiązanie ORFS oferuje wyższą szczelność i odporność na drgania, co ma znaczenie w maszynach pracujących w trudnych warunkach. Połączenia stożkowe wymagają większej precyzji montażu i są bardziej podatne na nieszczelności przy wielokrotnym skręcaniu. Zakucie K41 ORFS DN20 jest więc wyborem w sytuacjach, gdzie liczy się niezawodność i stabilność pracy układu hydraulicznego.

Efekt prawidłowego doboru końcówki hydraulicznej

Dobrze dobrane zakucie zapewnia szczelne połączenie przewodu, brak wycieków oraz stabilne utrzymanie ciśnienia w układzie. Instalacja pracuje wydajnie, bez strat energii i bez ryzyka awarii, co przekłada się na dłuższą żywotność przewodów i całego systemu hydraulicznego.

Parametry techniczne

Typ końcówki: K41 ORFS
Średnica nominalna: DN20
Gwint: 1.3/16” ORFS
Typ przewodu: 4SP
System uszczelnienia: O-Ring Face Seal
Zastosowanie: hydraulika siłowa, maszyny Caterpillar
Medium: olej hydrauliczny
Montaż: zaciskanie (zakuwanie) na przewodzie

Dopasuj zestaw do tego produktu

Przewody hydrauliczne 4SP zapewniają odpowiednią wytrzymałość i przepływ w układzie wysokociśnieniowym
Tuleje zaciskowe umożliwiają trwałe i bezpieczne zakucie końcówki na przewodzie
Zakuwarki do węży pozwalają wykonać profesjonalne połączenie zgodne z normami hydraulicznymi
