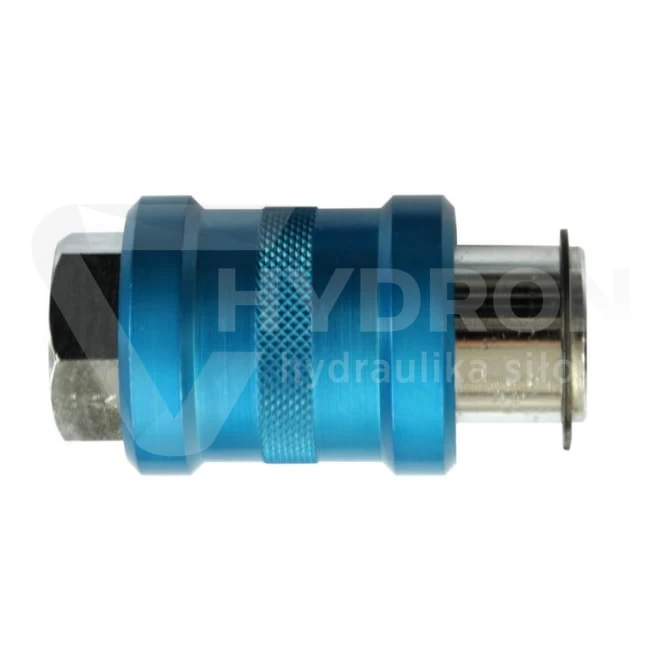

Zawór liniowy suwakowy odpowietrzający 3/8"

Przejdź do sekcji Opinie

63,00 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu zawór pneumatyczny
Rodzaj gwintu wewnętrzny - GW
Gwint 3/8''
Materiał mosiądz
Przeznaczenie sprężone powietrze
Temperatura pracy -40°C do +80°C.

Opis

Zawór suwakowy odpowietrzający 3/8" do instalacji pneumatycznych

Zawór liniowy suwakowy odpowietrzający 3/8" to ręcznie sterowany zawór pneumatyczny przeznaczony do odcinania dopływu sprężonego powietrza oraz jednoczesnego odpowietrzania odłączonej części instalacji. Konstrukcja suwakowa umożliwia szybkie przełączenie układu bez stosowania dodatkowego zaworu odpowietrzającego. Model pracuje przy ciśnieniu do 10 bar i temperaturze od 0°C do +70°C, dlatego dobrze sprawdza się w typowych instalacjach pneumatycznych maszyn, stanowisk warsztatowych i urządzeń przemysłowych.

Parametry techniczne zaworu suwakowego 3/8"

typ: zawór liniowy suwakowy z odpowietrzeniem,
medium: sprężone powietrze,
przyłącze: 3/8",
maksymalne ciśnienie robocze: 10 bar,
klasa ciśnieniowa: PN10,
temperatura pracy: od 0°C do +70°C,
materiał korpusu: mosiądz chromowany,
materiał suwaka: aluminium anodyzowane,
uszczelnienie: NBR,
sposób sterowania: ręczny, suwakowy,
funkcja: odcięcie zasilania i odpowietrzenie odłączonej części instalacji.

Jak działa zawór suwakowy z odpowietrzeniem?

Podczas normalnej pracy zawór umożliwia przepływ sprężonego powietrza do dalszej części instalacji. Po przesunięciu suwaka dopływ powietrza zostaje zamknięty, a znajdujące się za zaworem sprężone powietrze może zostać odprowadzone z instalacji. Dzięki temu urządzenie znajdujące się po stronie odbiorczej zostaje jednocześnie odłączone od źródła zasilania i odpowietrzone.

Takie rozwiązanie jest szczególnie praktyczne przy pracach serwisowych, regulacji urządzeń oraz wszędzie tam, gdzie przed rozpoczęciem obsługi konieczne jest usunięcie ciśnienia z określonej części instalacji pneumatycznej.

Dlaczego funkcja odpowietrzania jest ważna?

Samo zamknięcie dopływu sprężonego powietrza nie oznacza, że ciśnienie zniknie z przewodów, siłowników lub innych elementów znajdujących się za zaworem. W instalacji może pozostać energia zgromadzona w postaci sprężonego powietrza. Zawór odpowietrzający umożliwia jej kontrolowane uwolnienie po odcięciu zasilania.

Jest to istotne między innymi podczas wymiany przewodów, złączek, siłowników, elektrozaworów oraz innych komponentów pneumatycznych. Odpowietrzenie fragmentu układu ogranicza ryzyko gwałtownego rozłączenia elementu znajdującego się nadal pod ciśnieniem.

Zastosowanie zaworu odpowietrzającego 3/8"

Zawór może być stosowany w instalacjach pneumatycznych maszyn produkcyjnych, urządzeń warsztatowych, stanowisk montażowych oraz systemów automatyki. Montuje się go liniowo w miejscu, w którym wymagane jest ręczne odcięcie sprężonego powietrza i szybkie odpowietrzenie części układu.

Przykładowym zastosowaniem jest zasilanie pneumatycznego urządzenia roboczego. Przed wykonaniem prac serwisowych operator przesuwa suwak zaworu, odcina dopływ powietrza i jednocześnie usuwa ciśnienie z przewodu znajdującego się za zaworem. Po zakończeniu prac zawór może zostać ponownie ustawiony w pozycji roboczej.

PN10 sprawdź ciśnienie przed montażem

Maksymalne ciśnienie robocze zaworu wynosi 10 bar. Przed montażem należy sprawdzić rzeczywiste ciśnienie w instalacji oraz ewentualne chwilowe wzrosty ciśnienia. Zaworu nie należy stosować w układzie, którego parametry przekraczają wartości dopuszczone dla tego modelu.

Typowym błędem jest dobór elementu wyłącznie na podstawie rozmiaru przyłącza 3/8". Dwa zawory posiadające taki sam gwint mogą różnić się ciśnieniem roboczym, zakresem temperatur oraz pełnioną funkcją. W tym przypadku kluczową cechą jest połączenie funkcji odcinającej i odpowietrzającej.

Konstrukcja przystosowana do pneumatyki

Korpus zaworu wykonano z mosiądzu chromowanego, natomiast element suwakowy z anodowanego aluminium. Uszczelnienia NBR są rozwiązaniem powszechnie stosowanym w armaturze pneumatycznej. Zakres temperatur pracy produktu wynosi od 0°C do +70°C.

Przed zastosowaniem zaworu z innym medium niż sprężone powietrze należy zweryfikować jego kompatybilność materiałową. Nie należy zakładać, że zawór pneumatyczny będzie automatycznie odpowiedni do wody, oleju lub innych cieczy tylko dlatego, że odpowiada rozmiarem przyłącza.

Zawór suwakowy czy zwykły zawór odcinający?

Klasyczny zawór odcinający przede wszystkim zamyka przepływ medium. Zawór suwakowy z odpowietrzeniem wykonuje dodatkową funkcję – po odcięciu zasilania umożliwia rozładowanie ciśnienia po stronie instalacji znajdującej się za zaworem. Z tego względu będzie lepszym rozwiązaniem w miejscach, gdzie urządzenie musi być regularnie odłączane i odpowietrzane.

Jeżeli instalacja wymaga innych sposobów sterowania lub dodatkowych funkcji, warto porównać pozostałą armaturę pneumatyczną i zawory pneumatyczne dostępne w ofercie HYDRON.

Na co zwrócić uwagę podczas doboru?

Przed zakupem należy sprawdzić rozmiar przyłączy, maksymalne ciśnienie instalacji, temperaturę pracy oraz wymaganą funkcję zaworu. Ten wariant jest przeznaczony do przyłącza 3/8" i instalacji sprężonego powietrza pracujących przy ciśnieniu do 10 bar.

Jeżeli zawór ma być elementem zabezpieczającym stanowisko serwisowe, warto również przeanalizować sposób prowadzenia instalacji i upewnić się, że po jego zamknięciu odpowietrzana jest właściwa część układu.
