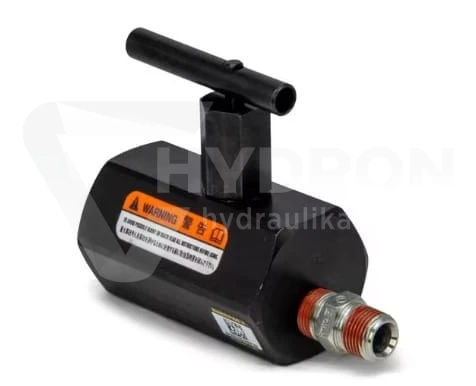

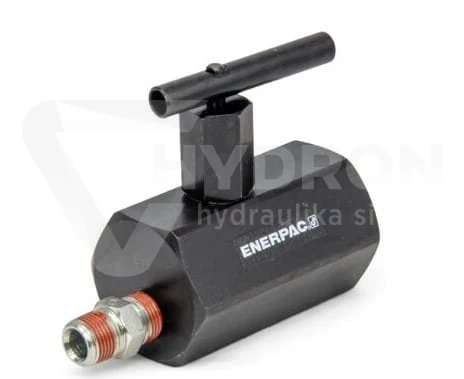

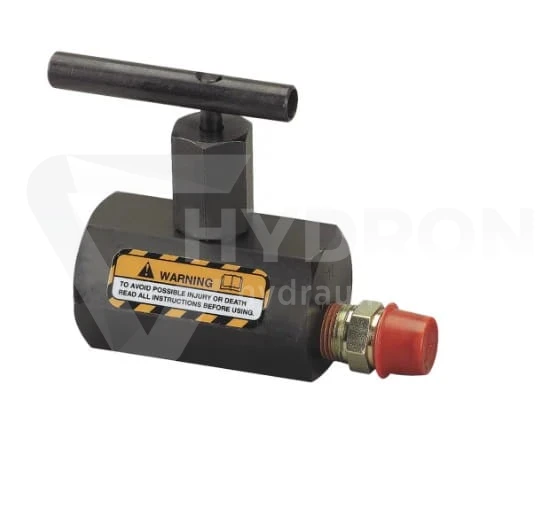

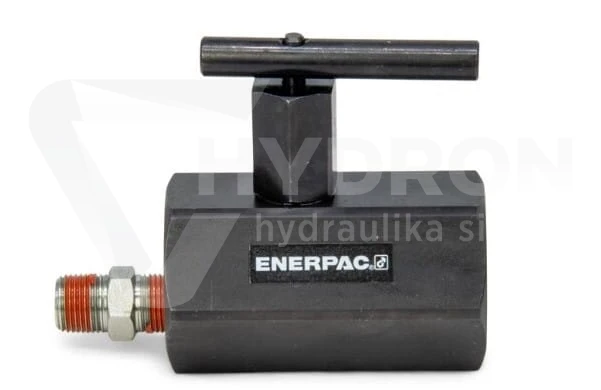

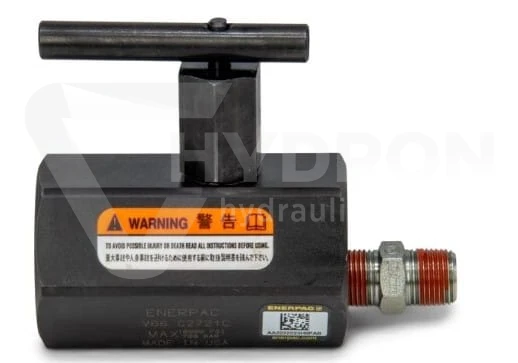

Zawór zwrotny V66 ENERPAC 3/8" NPTF 700 bar

Zawór zwrotny V66 ENERPAC to ręcznie sterowany zawór wysokociśnieniowy przeznaczony do utrzymywania obciążenia w układach hydraulicznych pracujących z siłownikami. Jego podstawową funkcją jest zablokowanie przepływu oleju z cylindra po zamknięciu zaworu, dzięki czemu obciążenie może pozostać w zadanej pozycji również w przypadku utraty ciśnienia w układzie.

Model V66 jest przeznaczony do pracy przy ciśnieniu do 700 bar i wykorzystuje przyłącza 3/8"-18 NPTF. Ręczna dźwignia pozwala otworzyć zawór, a po otwarciu olej może przepływać swobodnie w obu kierunkach. Konstrukcja sprawdza się między innymi w systemach podnoszenia, pozycjonowania i utrzymywania ciężkich ładunków.

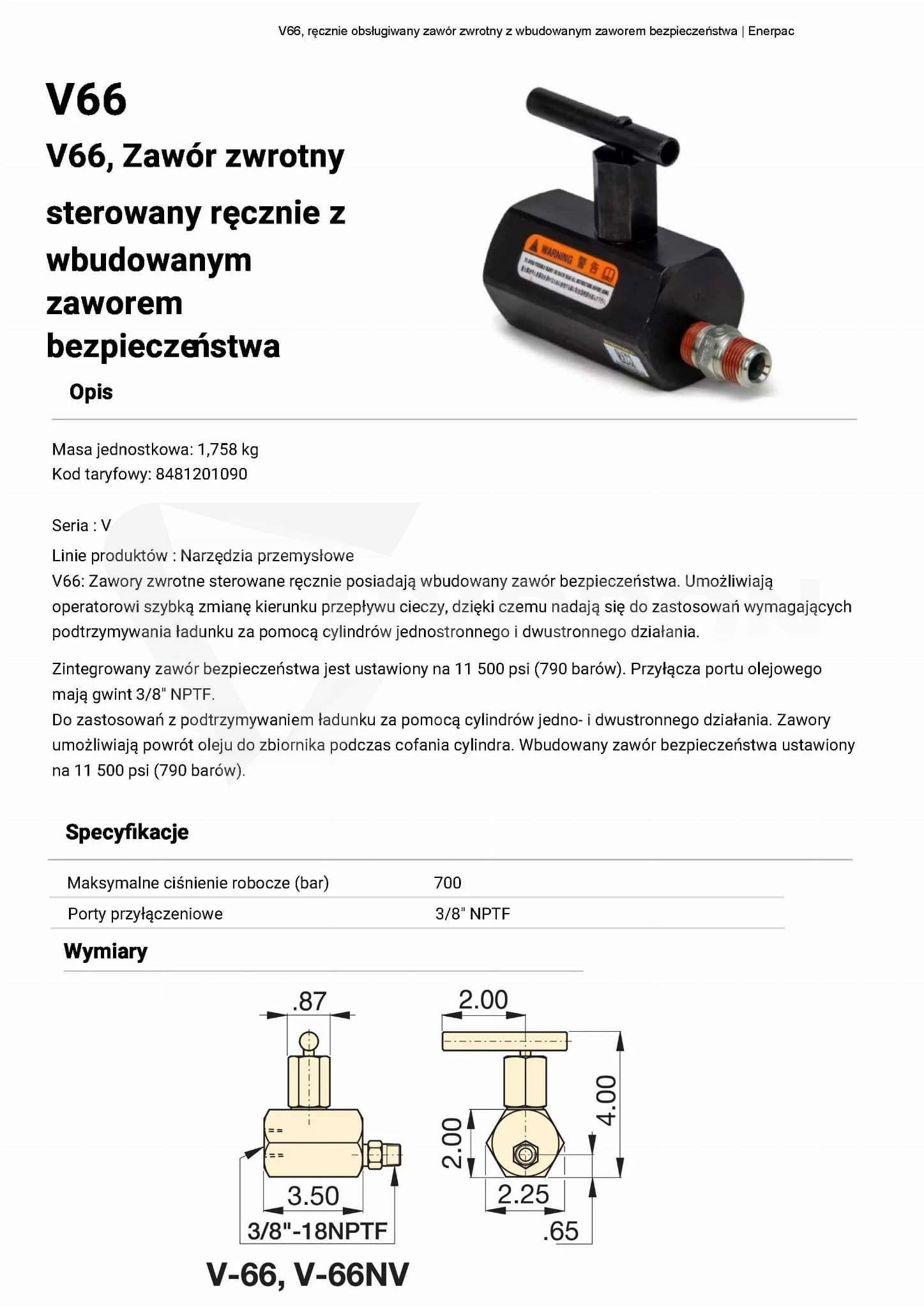

Parametry techniczne zaworu V66

• producent: ENERPAC,
• model: V66,
• typ: ręcznie sterowany zawór zwrotny do utrzymywania obciążenia,
• maksymalne ciśnienie robocze: 700 bar / 10 000 psi,
• przyłącza hydrauliczne: 3/8"-18 NPTF,
• sposób montażu: liniowy,
• sterowanie: ręczne za pomocą dźwigni,
• funkcja przy zamknięciu: blokowanie przepływu oleju z cylindra,
• funkcja przy otwarciu: swobodny przepływ w obu kierunkach,
• port cylindra: oznaczony symbolem CYL,
• wbudowany zawór bezpieczeństwa: ustawienie fabryczne około 790 bar / 11 500 psi,
• zabezpieczenie powierzchni: powłoka odporna na korozję,
• kod produktu: V66 ENERPAC,
• EAN: 0200000008772.

Jak działa zawór zwrotny ENERPAC V66?

Działanie V66 opiera się na kontrolowaniu przepływu oleju pomiędzy układem hydraulicznym a cylindrem. Przy zamkniętej dźwigni zawór pozwala na dopływ oleju w kierunku cylindra, natomiast blokuje przepływ powrotny z cylindra.

Po ręcznym otwarciu zaworu przepływ staje się swobodny w obu kierunkach. Pozwala to na powrót oleju z cylindra i wykonanie kontrolowanego cofnięcia tłoka.

Utrzymywanie obciążenia po utracie ciśnienia

Jednym z najważniejszych zastosowań V66 jest czasowe utrzymywanie obciążenia. Jeżeli ciśnienie z pompy zostanie utracone lub dopływ oleju zostanie odcięty, zawór może zapobiec samoczynnemu odpływowi oleju z cylindra.

Rozwiązanie jest szczególnie istotne w układach podnoszenia, gdzie niekontrolowane cofnięcie siłownika mogłoby spowodować przemieszczenie ciężkiego elementu.

Wbudowany zawór bezpieczeństwa 790 bar

ENERPAC V66 posiada dodatkowy zawór bezpieczeństwa ustawiony fabrycznie na około 790 bar, czyli 11 500 psi. Jego zadaniem jest ochrona układu przed nadmiernym wzrostem ciśnienia po stronie cylindra.

Wbudowanego zabezpieczenia nie należy traktować jako zamiennika prawidłowo dobranego zaworu bezpieczeństwa całego systemu hydraulicznego. Układ powinien być projektowany i eksploatowany zgodnie z zaleceniami producenta wszystkich współpracujących komponentów.

3/8"-18 NPTF do hydrauliki 700 bar

V66 wykorzystuje przyłącza 3/8"-18 NPTF. NPTF jest amerykańskim stożkowym gwintem rurowym przeznaczonym do wykonywania szczelnych połączeń hydraulicznych.

Gwintu 3/8" NPTF nie należy mylić z BSP lub BSPT. Systemy mają inną geometrię gwintu i inny kąt profilu, dlatego nie powinny być łączone bez odpowiedniej przejściówki.

Port CYL ułatwia prawidłowy montaż

Na korpusie zaworu znajduje się oznaczenie CYL wskazujące stronę przeznaczoną do połączenia z cylindrem. Jest to szczególnie ważne, ponieważ prawidłowa orientacja zaworu ma wpływ na sposób działania funkcji zwrotnej i utrzymywania obciążenia.

Podczas montażu należy zawsze kierować się oznaczeniami znajdującymi się na korpusie oraz instrukcją ENERPAC.

Zastosowanie z siłownikami jednostronnego i dwustronnego działania

Zawór V66 może być stosowany w układach wykorzystujących siłowniki jednostronnego oraz dwustronnego działania, jeżeli wymagane jest czasowe utrzymywanie obciążenia i blokowanie przepływu powrotnego.

W systemach wielopunktowego podnoszenia można stosować oddzielny zawór V66 przy każdym punkcie podnoszenia, co pozwala dodatkowo zabezpieczyć poszczególne cylindry przed niekontrolowanym cofnięciem.

V66 nie jest zwykłym zaworem kierunkowym

Model V66 nie powinien być traktowany jako typowy rozdzielacz hydrauliczny służący do wybierania kierunku pracy cylindra. Jego główną funkcją jest blokowanie przepływu powrotnego i utrzymywanie obciążenia.

Za właściwe sterowanie wysuwem i powrotem siłownika odpowiada odpowiednio dobrana pompa lub rozdzielacz, natomiast V66 pełni funkcję dodatkowego zaworu zwrotnego i zabezpieczającego.

Najważniejsze zastosowania ENERPAC V66

• utrzymywanie podniesionych obciążeń,
• hydrauliczne systemy podnoszenia,
• siłowniki wysokociśnieniowe 700 bar,
• systemy wielopunktowego podnoszenia,
• prace serwisowe i montażowe,
• budownictwo i infrastruktura,
• przemysł ciężki,
• pozycjonowanie ciężkich konstrukcji i maszyn.

V66 a V66NV

ENERPAC oferuje również wariant V66NV wyposażony w uszczelnienia Viton przeznaczone do zastosowań wymagających podwyższonej odporności temperaturowej i chemicznej.

Standardowego V66 i wersji V66NV nie należy traktować jako identycznych produktów. Przy doborze trzeba uwzględnić medium, temperaturę pracy oraz wymagania konkretnej aplikacji.

Montaż zaworu jak najbliżej cylindra

W zastosowaniach związanych z utrzymywaniem obciążenia zawór powinien być montowany bezpośrednio przy cylindrze lub możliwie blisko jego portu. Ogranicza to objętość oleju znajdującą się pomiędzy cylindrem a elementem blokującym przepływ.

Wysokociśnieniowy układ 700 bar powinien być montowany wyłącznie z wykorzystaniem przewodów, szybkozłączy i armatury posiadających odpowiednie dopuszczalne ciśnienie robocze.

Ważne zasady bezpieczeństwa

• nie przekraczaj ciśnienia roboczego 700 bar,
• stosuj wyłącznie komponenty przeznaczone do pracy z wymaganym ciśnieniem,
• prawidłowo podłącz port oznaczony CYL,
• nie blokuj otworu związanego z wbudowanym zaworem bezpieczeństwa,
• nie używaj przedłużenia do zwiększania siły na dźwigni zaworu,
• przed pracą sprawdź szczelność wszystkich połączeń,
• nie wykonuj prac przy przewodach znajdujących się pod ciśnieniem.

Oryginalny zawór ENERPAC do układów 700 bar

V66 jest oryginalnym elementem ENERPAC przeznaczonym do współpracy z wysokociśnieniowymi układami hydraulicznymi tej marki. Dobór oryginalnego zaworu pozwala zachować zgodność mechaniczną i parametryczną z pozostałymi komponentami systemu.

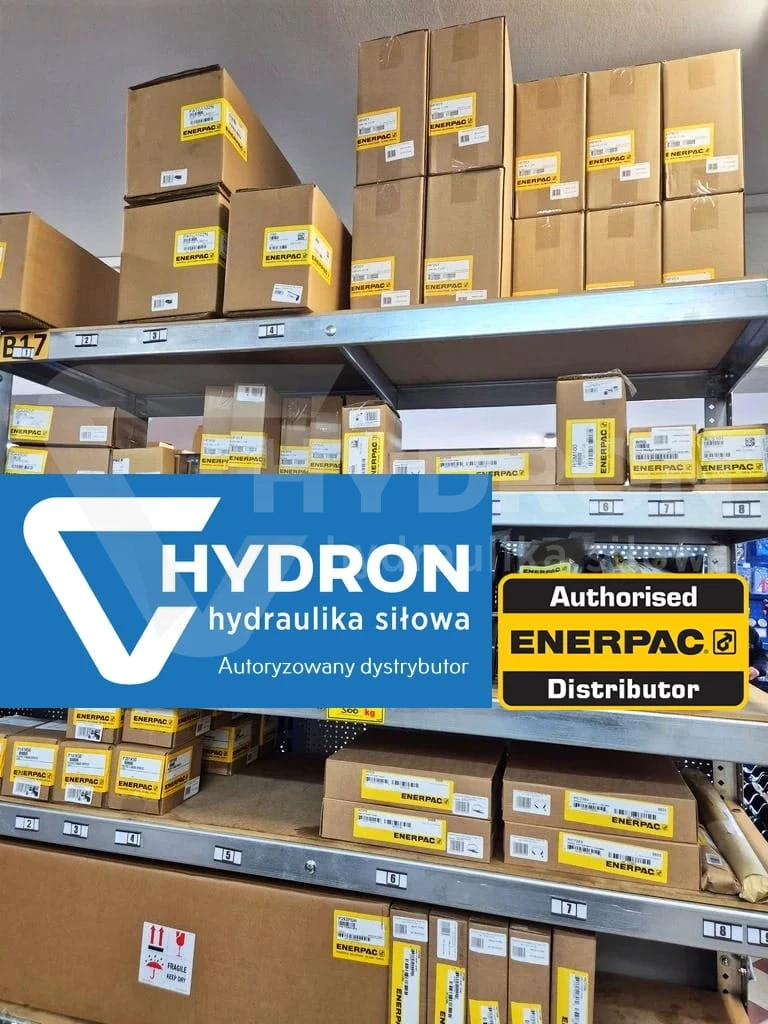

HYDRON jest Autoryzowanym Dystrybutorem i Centrum Serwisowym ENERPAC, dzięki czemu przy doborze elementów można uzyskać wsparcie w konfiguracji kompletnego układu wysokociśnieniowego.

Dobierz pozostałe elementy układu ENERPAC

Przy budowie kompletnego zestawu hydraulicznego warto dobrać pompę, siłownik, przewód, manometr oraz szybkozłącza odpowiednie do ciśnienia 700 bar. Wszystkie elementy powinny posiadać parametry zgodne z projektowanym układem.

Sprawdź również produkty ENERPAC dostępne w HYDRON.

FAQ - zawór zwrotny ENERPAC V66

Jakie jest maksymalne ciśnienie robocze zaworu V66?

Maksymalne ciśnienie robocze zaworu ENERPAC V66 wynosi 700 bar, czyli 10 000 psi.

Do czego służy zawór V66?

V66 służy przede wszystkim do blokowania przepływu oleju z cylindra i czasowego utrzymywania obciążenia w układzie hydraulicznym.

Jakie przyłącza ma ENERPAC V66?

Zawór posiada przyłącza hydrauliczne 3/8"-18 NPTF.

Co dzieje się po otwarciu zaworu?

Po otwarciu V66 przepływ oleju jest swobodny w obu kierunkach, dzięki czemu możliwy jest między innymi powrót oleju z cylindra.

Czy V66 posiada dodatkowe zabezpieczenie przed nadmiernym ciśnieniem?

Tak. Zawór posiada wbudowany zawór bezpieczeństwa ustawiony fabrycznie na około 790 bar, czyli 11 500 psi.
