Złącze SAE męskie kątowa 90° DN16 1.1/16-14 UNS

Przejdź do sekcji Opinie

35,67 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

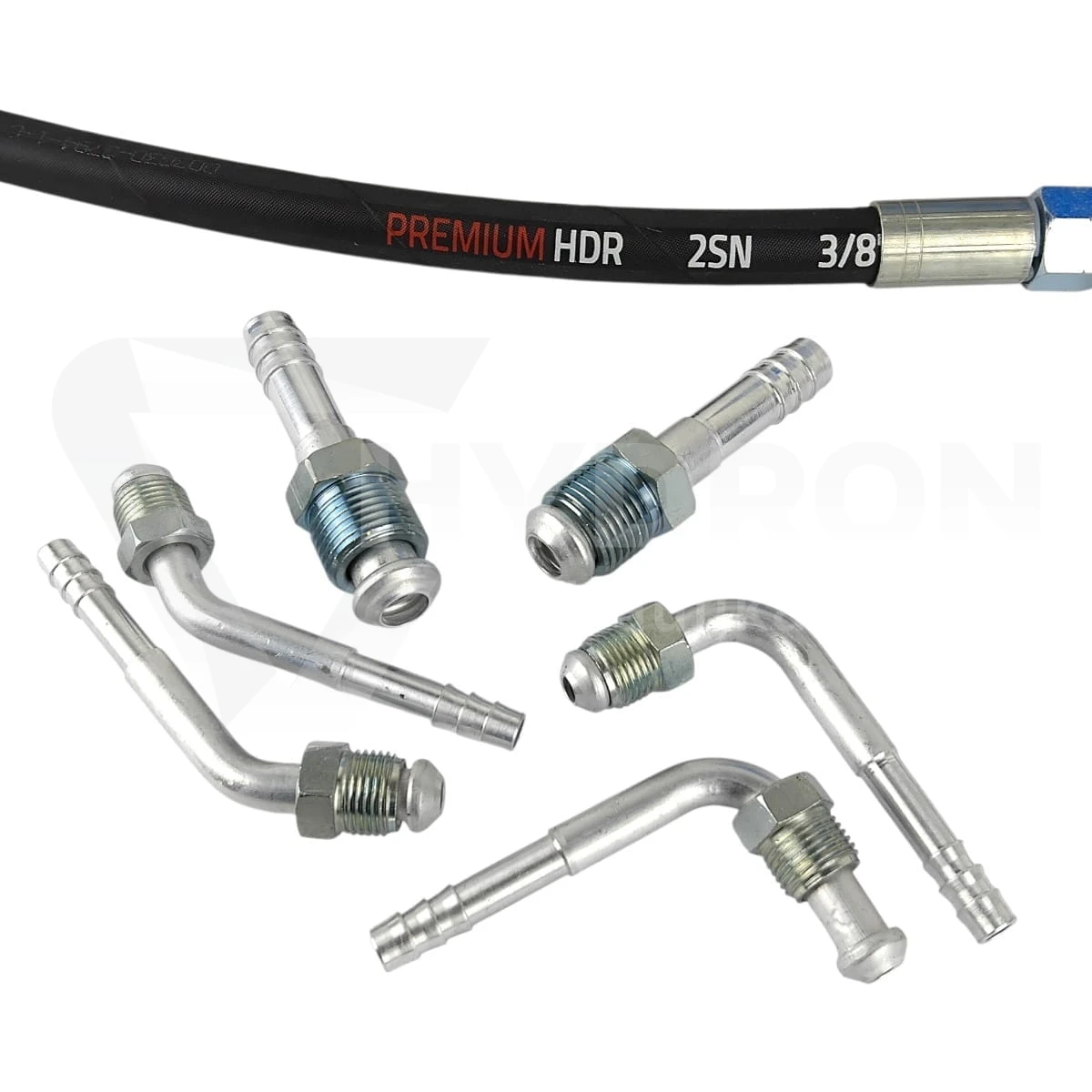

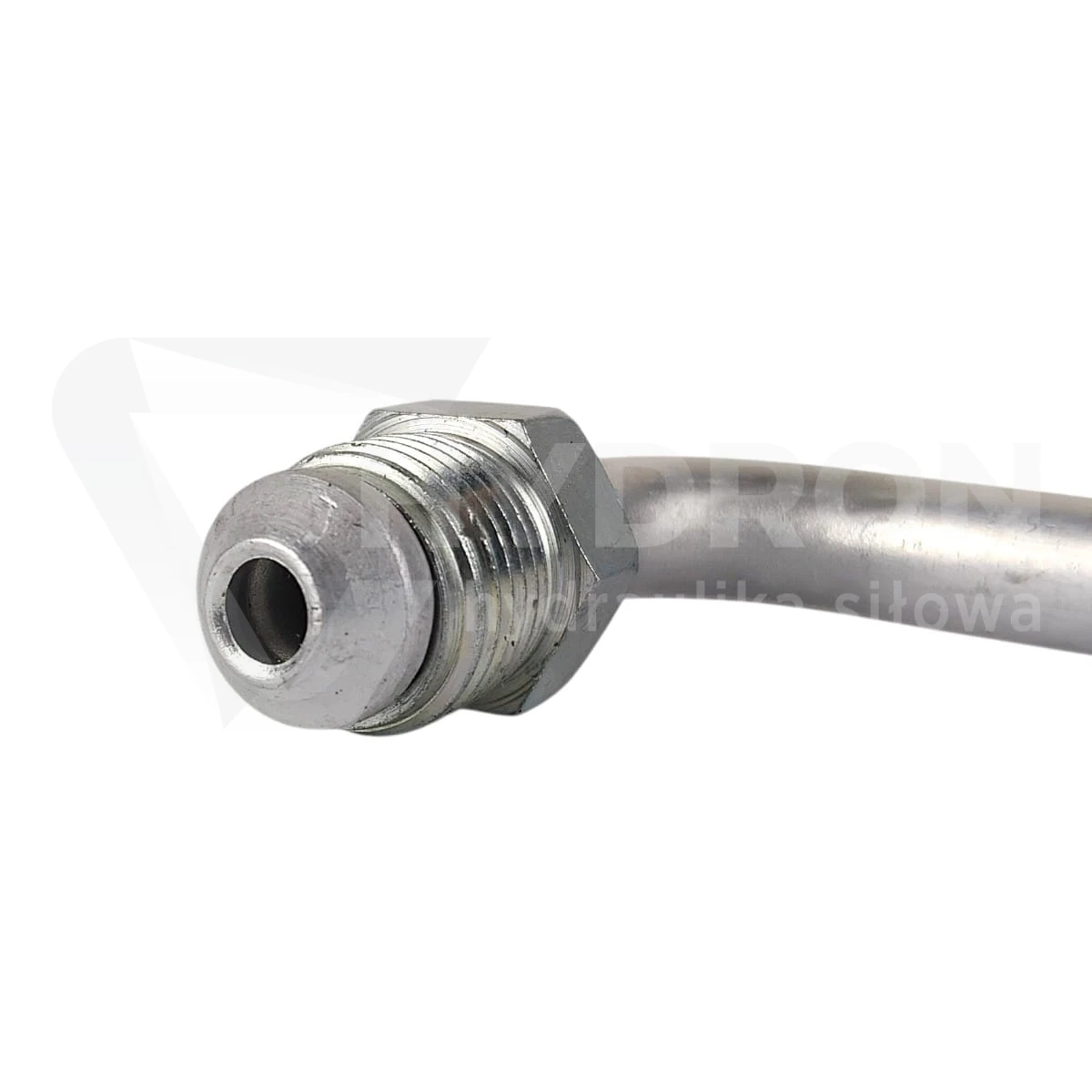

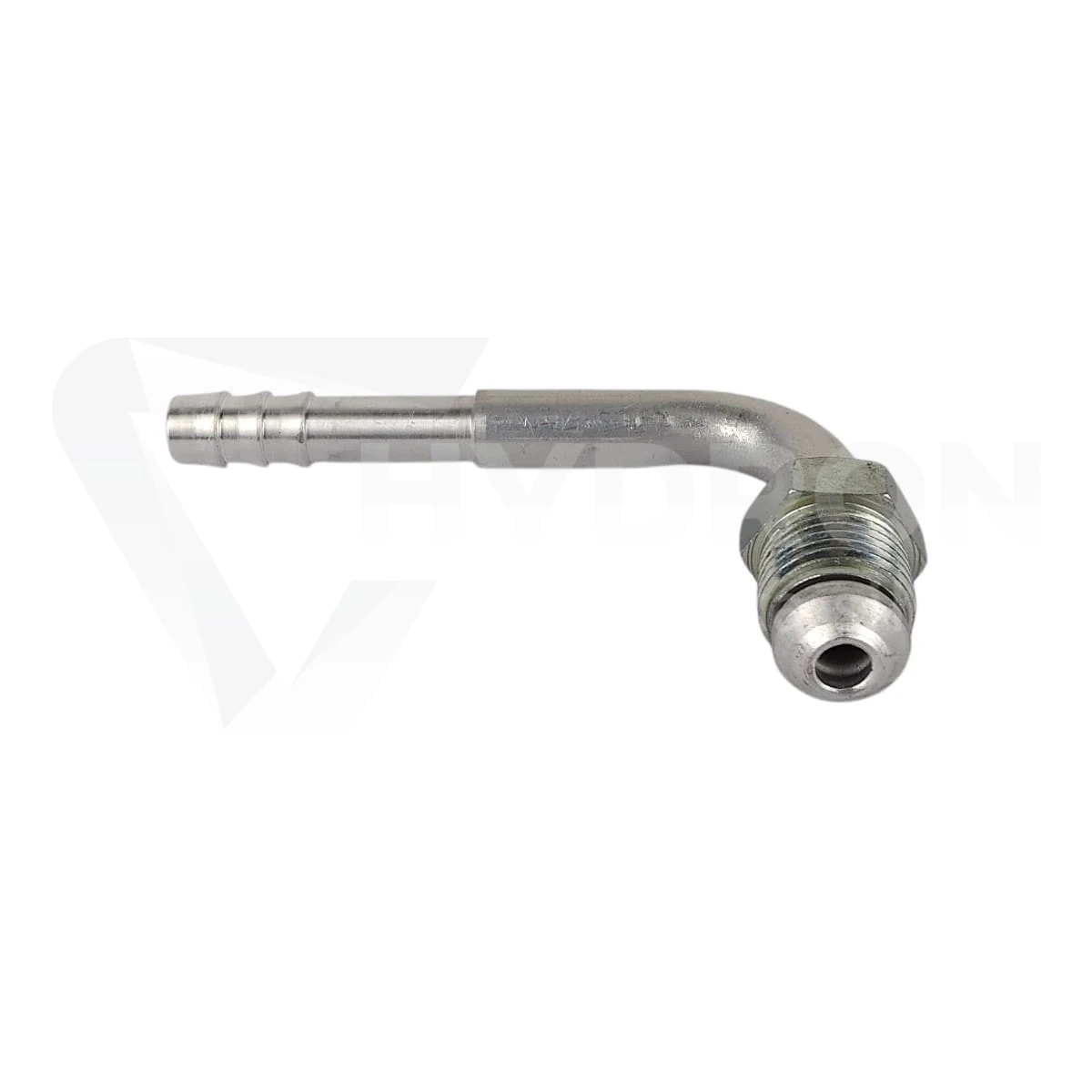

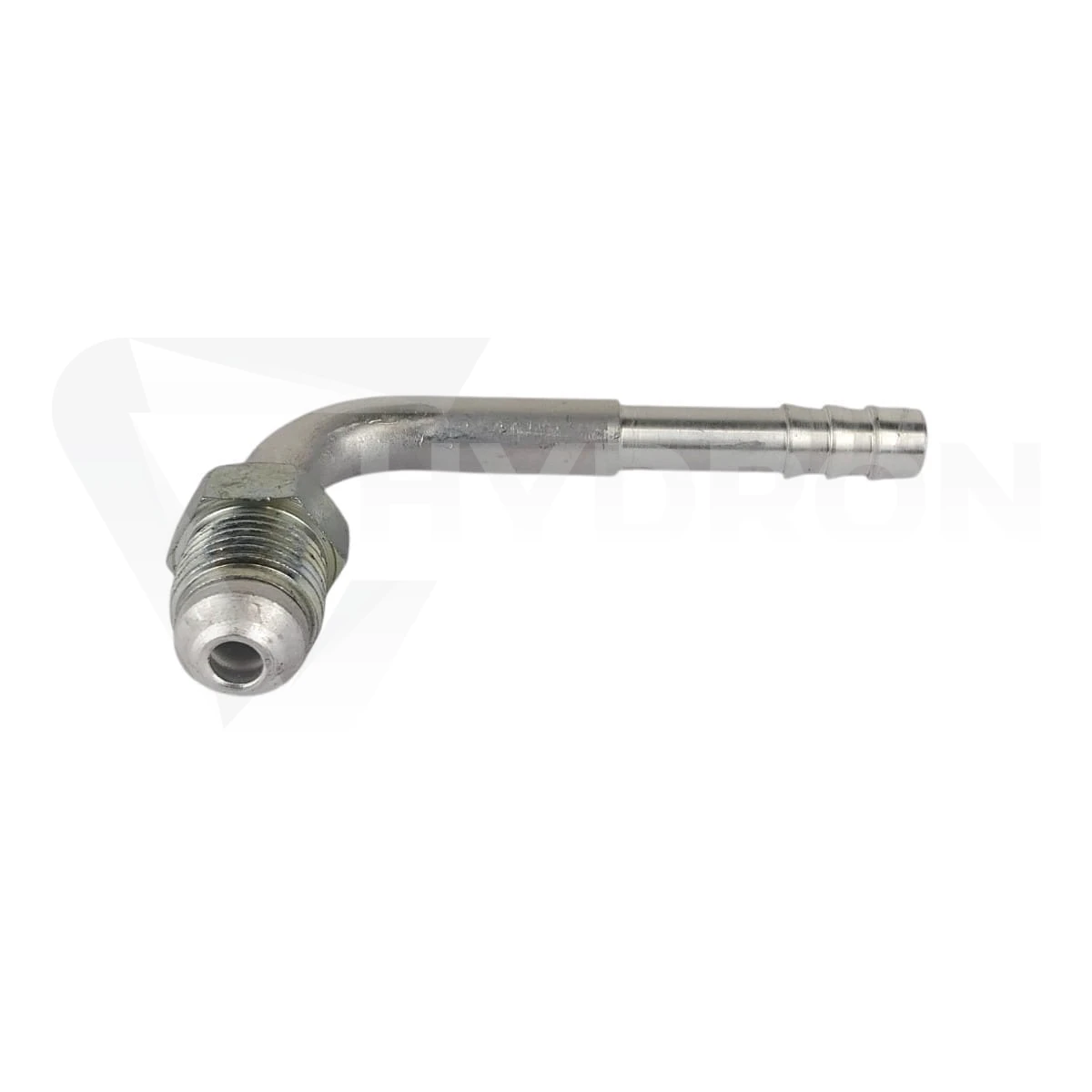

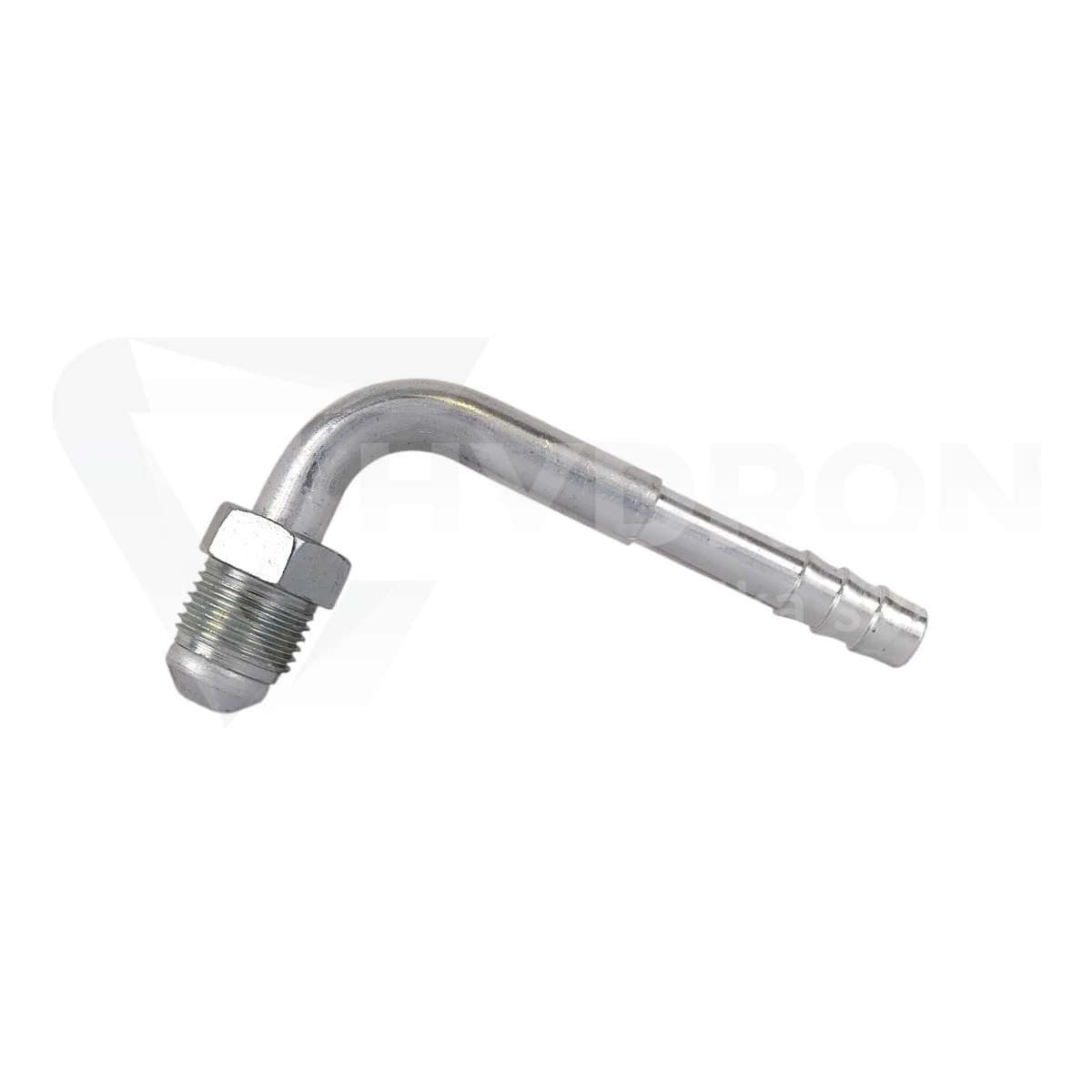

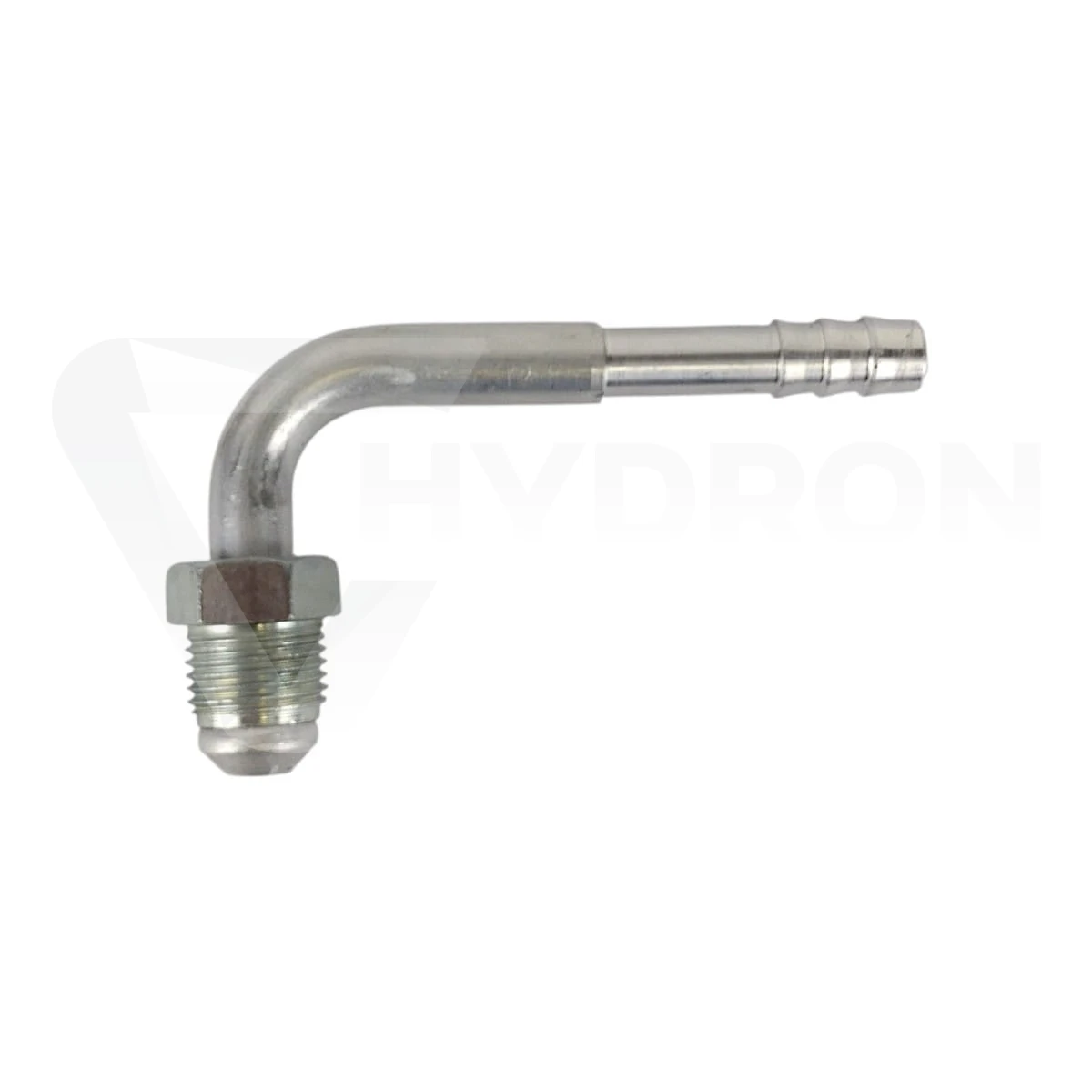

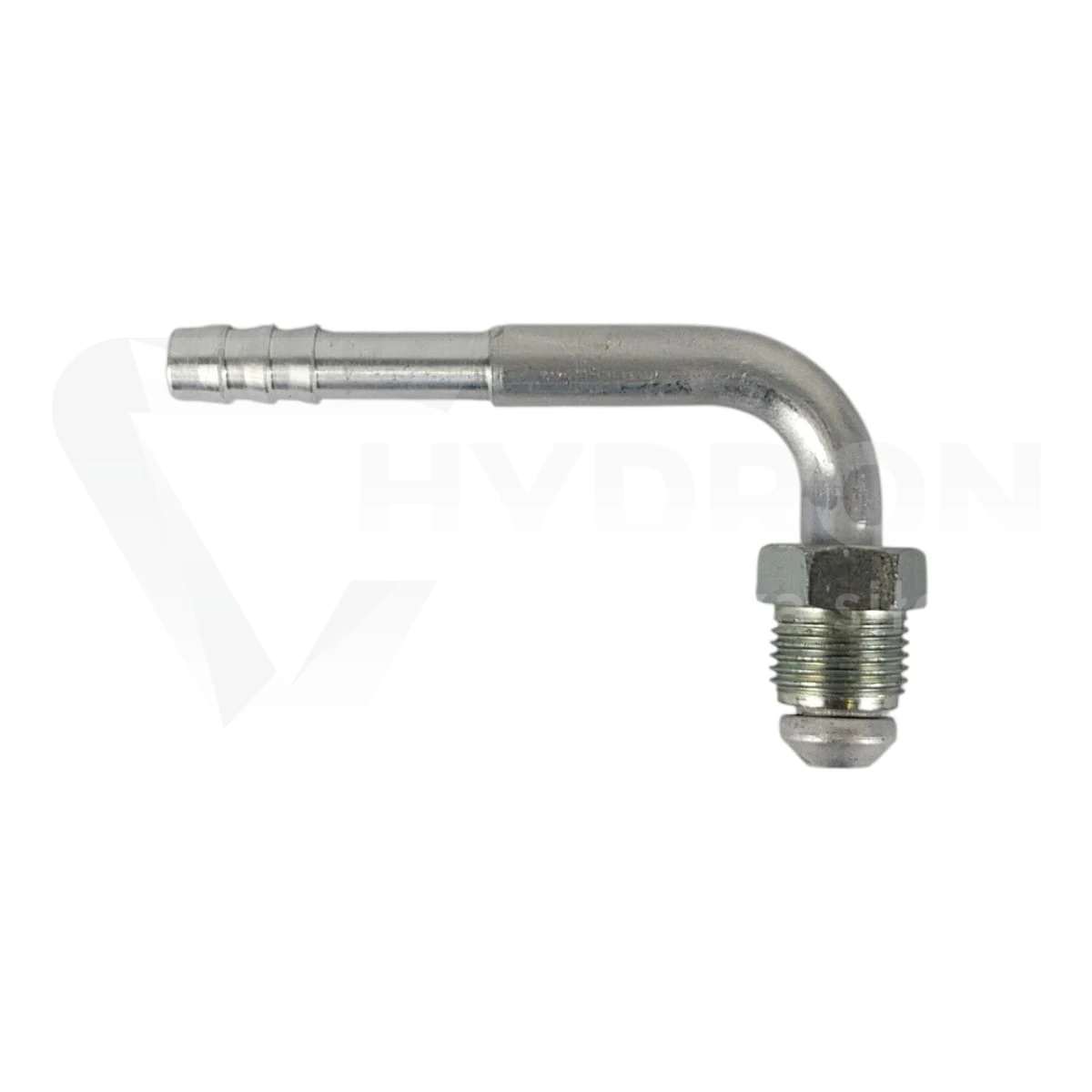

Złącze SAE męskie kątowa 90° DN16 1.1/16-14 UNS

Końcówka prosta przeznaczona do zaciskania węży klimatyzacji. Wykonana z aluminium ( odporna przed korozją )

Złącze SAE męskie kątowe 90° DN16 1.1/16"-14 UNS

Złącze SAE męskie kątowe 90° DN16 1.1/16"-14 UNS przeznaczone jest do zakuwania przewodów hydraulicznych o średnicy DN16 (5/8"). Końcówka wyposażona jest w przyłącze SAE z gwintem 1.1/16"-14 UNS oraz konstrukcję kątową 90°, która ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej.

Parametry techniczne

Typ przyłącza: SAE męskie
Gwint: 1.1/16"-14 UNS
Kąt: 90°
Średnica przewodu: DN16 (5/8")
Materiał: stal ocynkowana
Przeznaczenie: hydraulika siłowa

Gwint 1.1/16"-14 UNS, co oznacza?

Końcówka wyposażona jest w gwint 1.1/16"-14 UNS (Unified National Special). Jest to specjalny gwint calowy stosowany w wielu połączeniach SAE wykorzystywanych przez producentów maszyn budowlanych, rolniczych i przemysłowych. Podczas identyfikacji nie wystarczy sprawdzić samej średnicy gwintu. Równie ważna jest liczba zwojów na cal, ponieważ gwinty UNS i UNF o podobnych wymiarach nie zawsze są ze sobą kompatybilne.

Kiedy stosować kolanko hydrauliczne 90°

Końcówki kątowe wykorzystywane są wszędzie tam, gdzie przewód musi zmienić kierunek bez wykonywania ciasnego łuku. Ogranicza to naprężenia działające na miejsce zakucia i zmniejsza ryzyko przedwczesnego uszkodzenia przewodu hydraulicznego. W praktyce rozwiązanie takie często stosowane jest przy siłownikach hydraulicznych, blokach zaworowych oraz rozdzielaczach montowanych w ograniczonej przestrzeni.

Błąd doboru gwintu UNS

Jednym z najczęściej spotykanych błędów jest utożsamianie gwintu 1.1/16"-14 UNS z innymi gwintami calowymi o zbliżonej średnicy. Nawet niewielka różnica skoku powoduje brak szczelności połączenia lub uszkodzenie gwintu podczas montażu. Przed zamówieniem warto zweryfikować oznaczenie znajdujące się na starej końcówce lub dokumentacji technicznej maszyny.

Gdzie stosowane są złącza SAE DN16

Przyłącza SAE z gwintem UNS spotykane są w układach hydraulicznych maszyn budowlanych, ładowarek, koparek, maszyn rolniczych oraz urządzeń przemysłowych. Rozmiar DN16 wykorzystywany jest najczęściej w obwodach wymagających większego przepływu oleju hydraulicznego.

Elementy współpracujące

Aby wykonać kompletny przewód, niezbędne są również odpowiednio dobrane tuleje zaciskowe DN16, przewody hydrauliczne DN16, adaptery SAE oraz uchwyty do mocowania przewodów hydraulicznych.
