Złączka do łączenia węży Easy!Lock KARCHER 300 bar

Złączka do łączenia węży Easy!Lock KARCHER jest adapterem przeznaczonym do bezpośredniego połączenia dwóch przewodów wysokociśnieniowych zakończonych przyłączami Easy!Lock. Element pracuje w instalacjach myjek ciśnieniowych, urządzeniach myjących oraz przewodach wykorzystywanych do transportu wody pod wysokim ciśnieniem. Złączka posiada przyłącze Easy!Lock po obu stronach, wytrzymuje ciśnienie do 300 bar i może pracować przy temperaturze medium wynoszącej maksymalnie 155°C.

Parametry techniczne złączki Easy!Lock

• Typ produktu: złączka do łączenia przewodów wysokociśnieniowych
• System przyłącza: Easy!Lock
• Przyłącze pierwsze: Easy!Lock
• Przyłącze drugie: Easy!Lock
• Maksymalne ciśnienie robocze: 300 bar
• Maksymalna temperatura medium: 155°C
• Przeznaczenie: łączenie i przedłużanie węży do myjek ciśnieniowych
• Kompatybilny system: KARCHER Easy!Lock

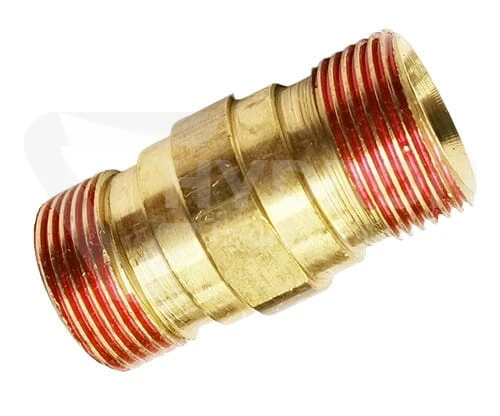

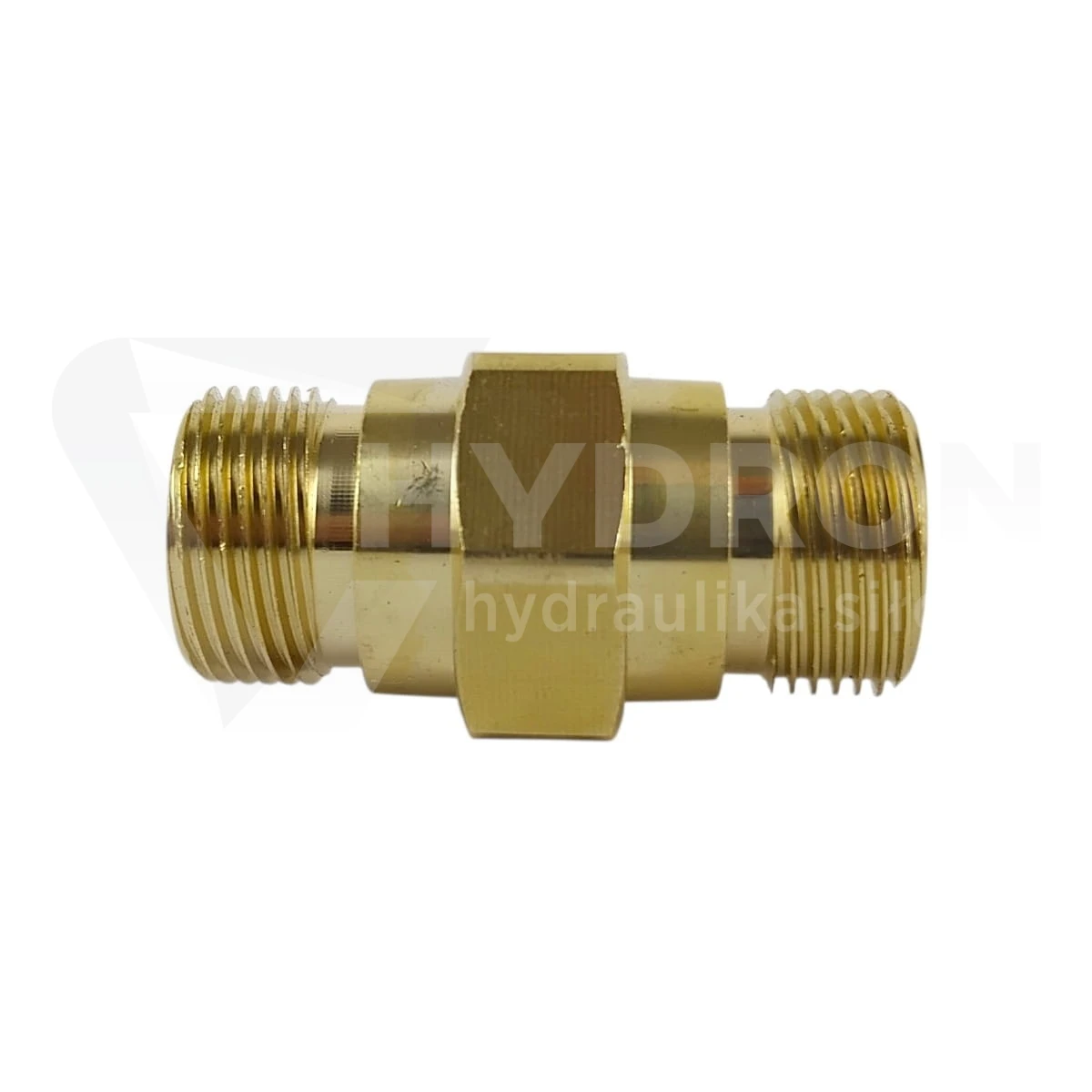

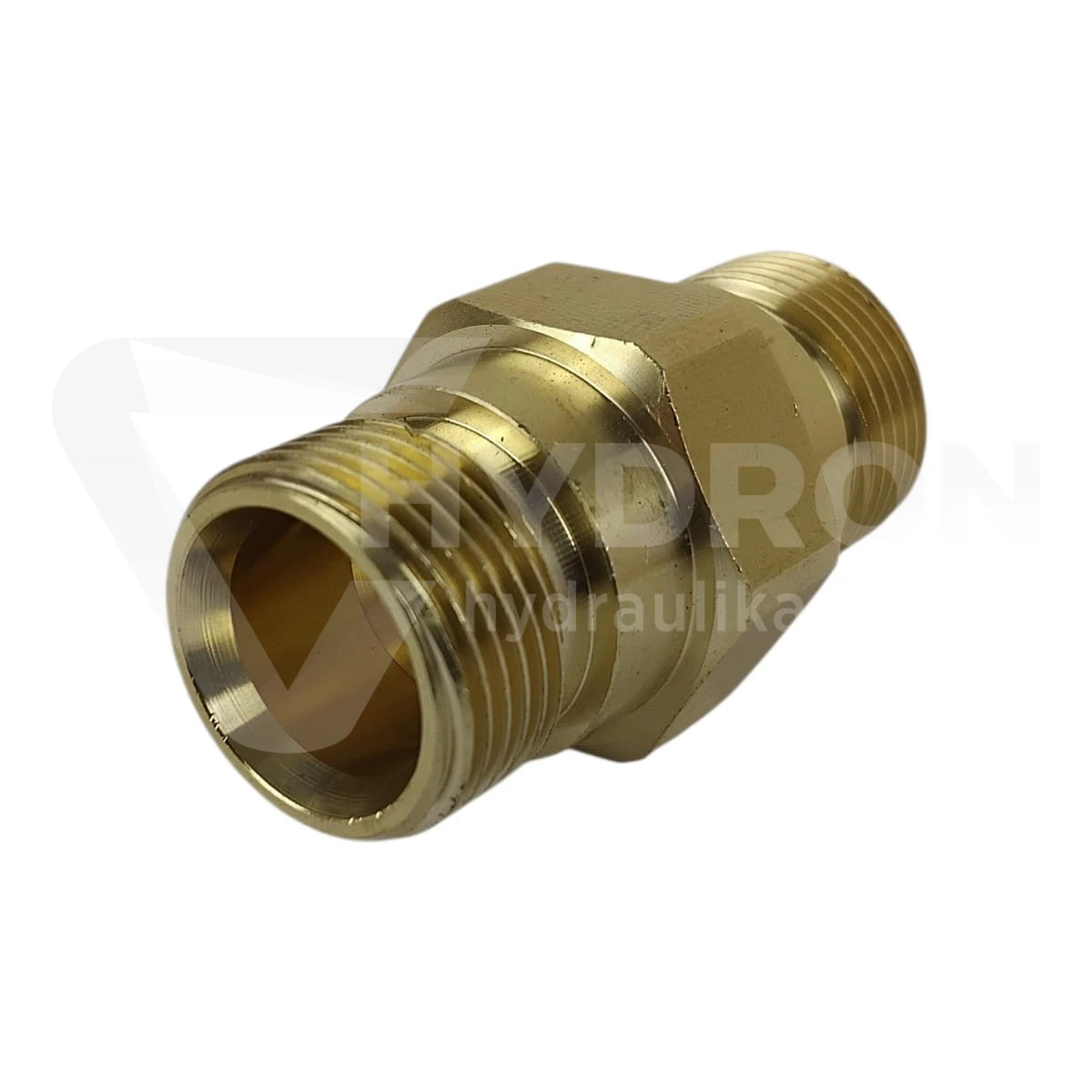

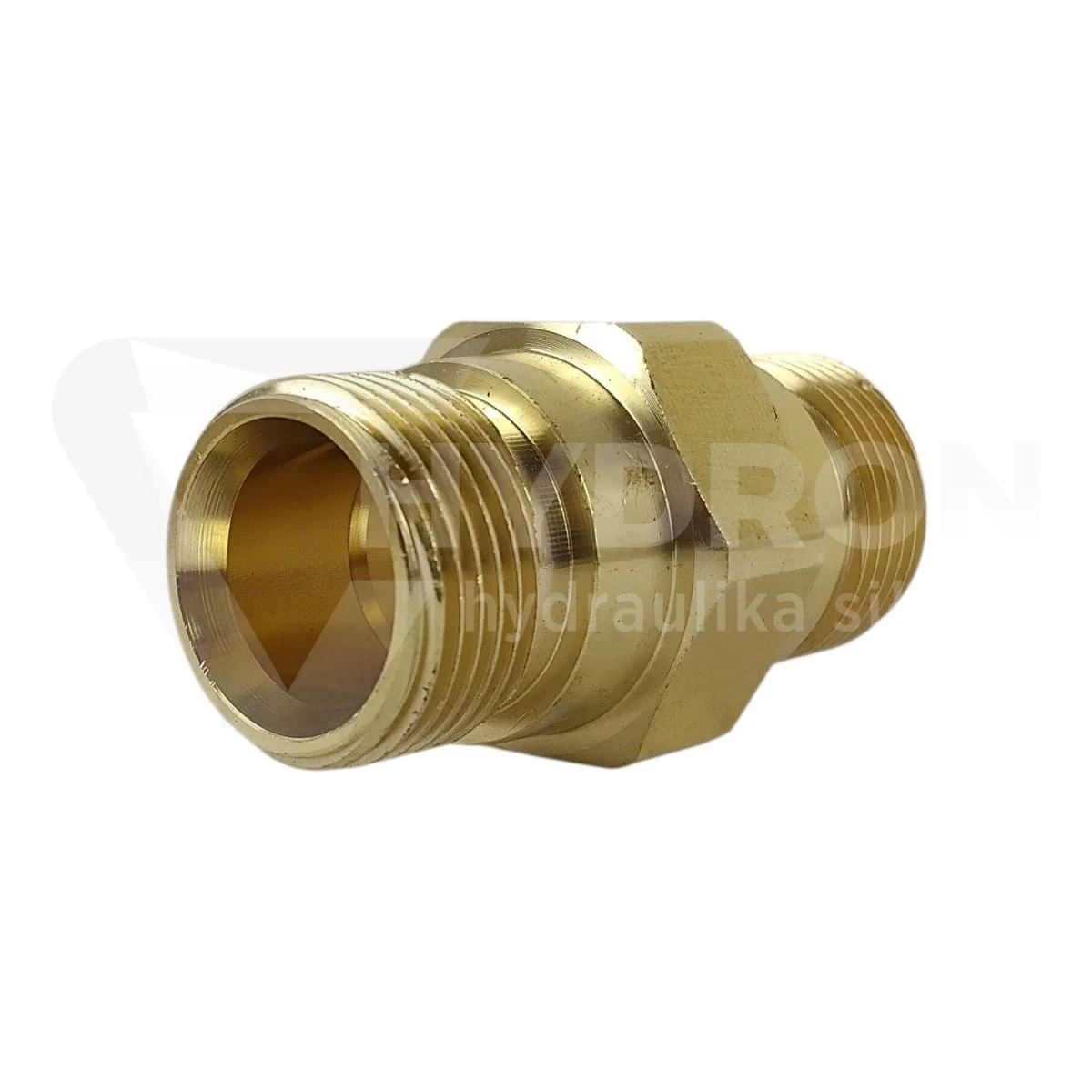

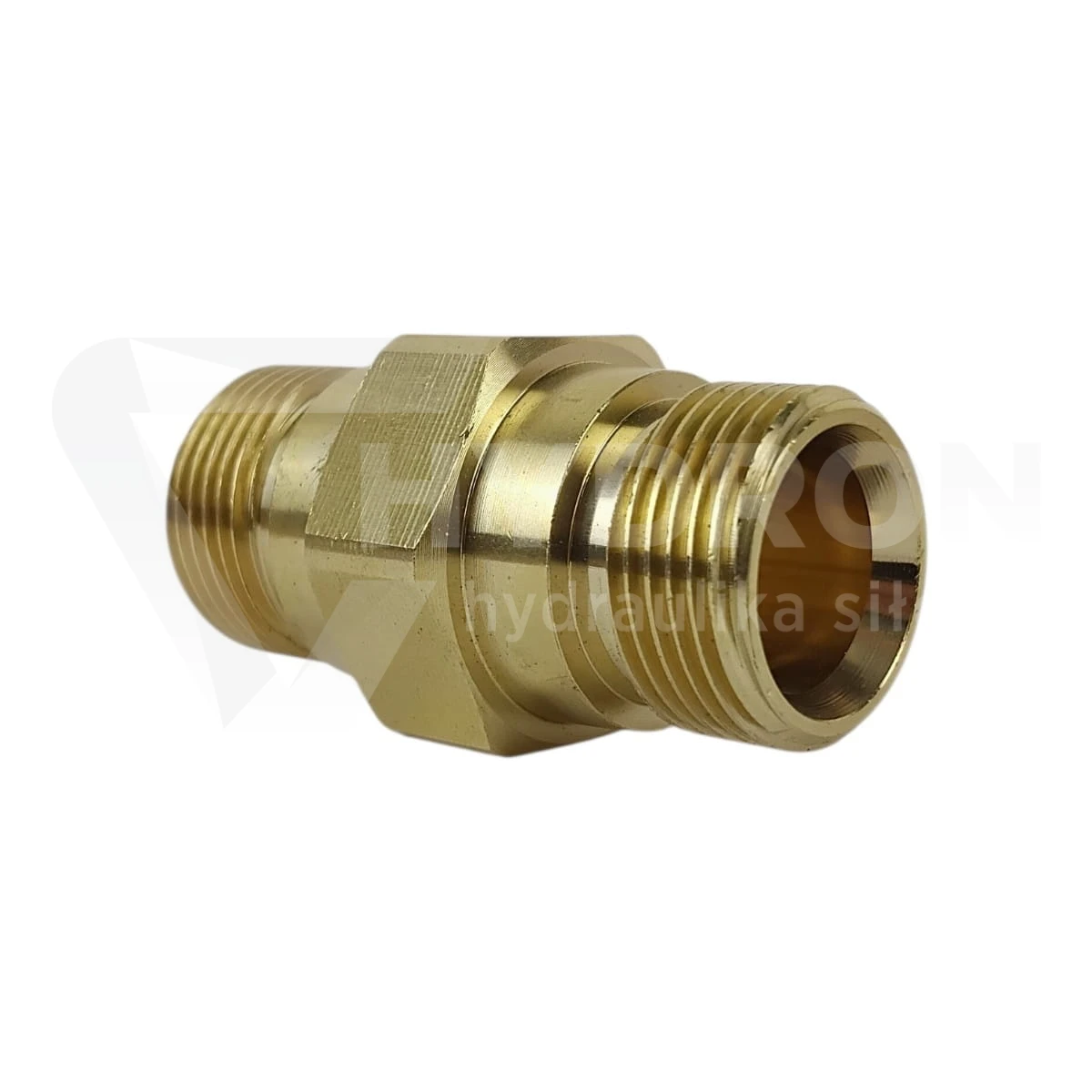

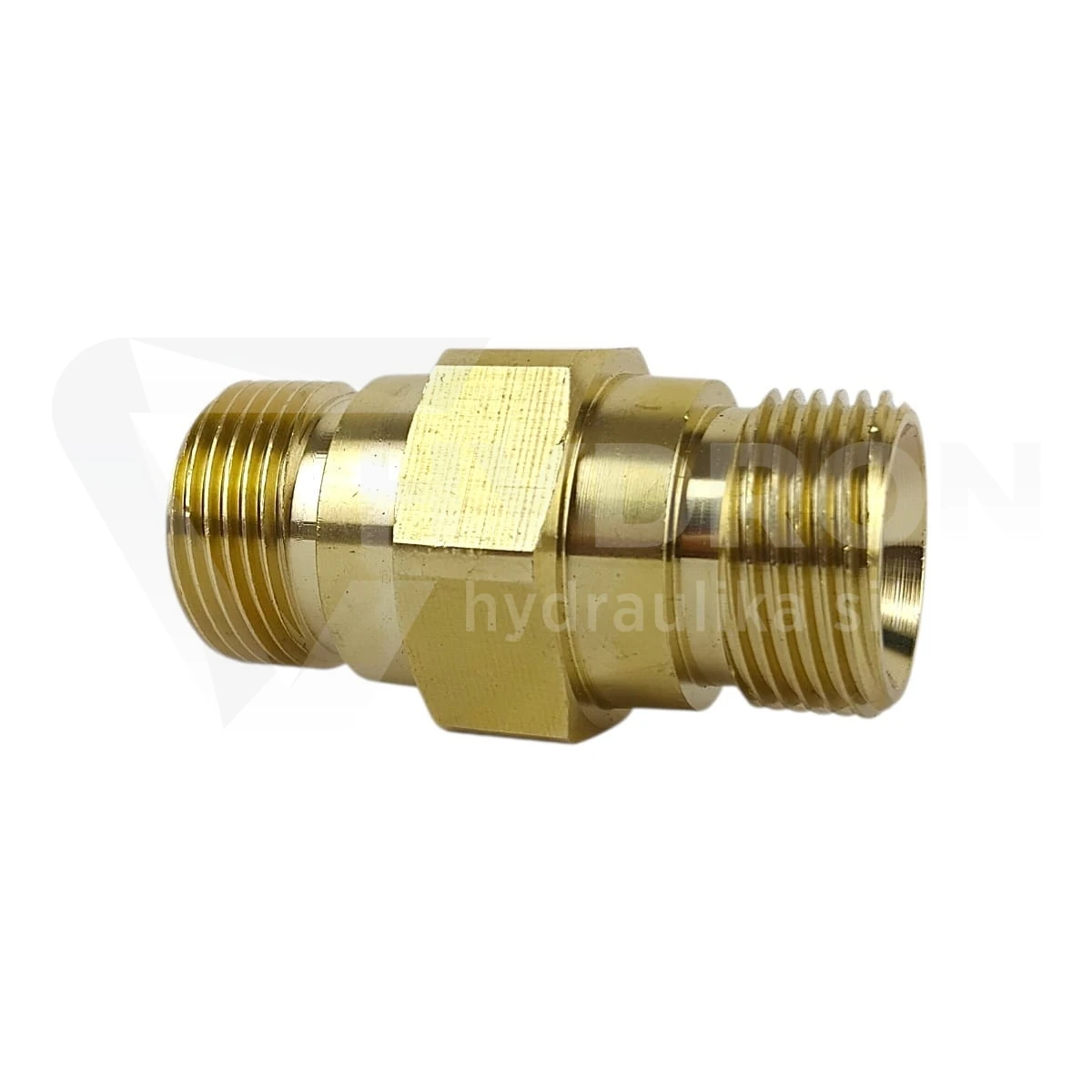

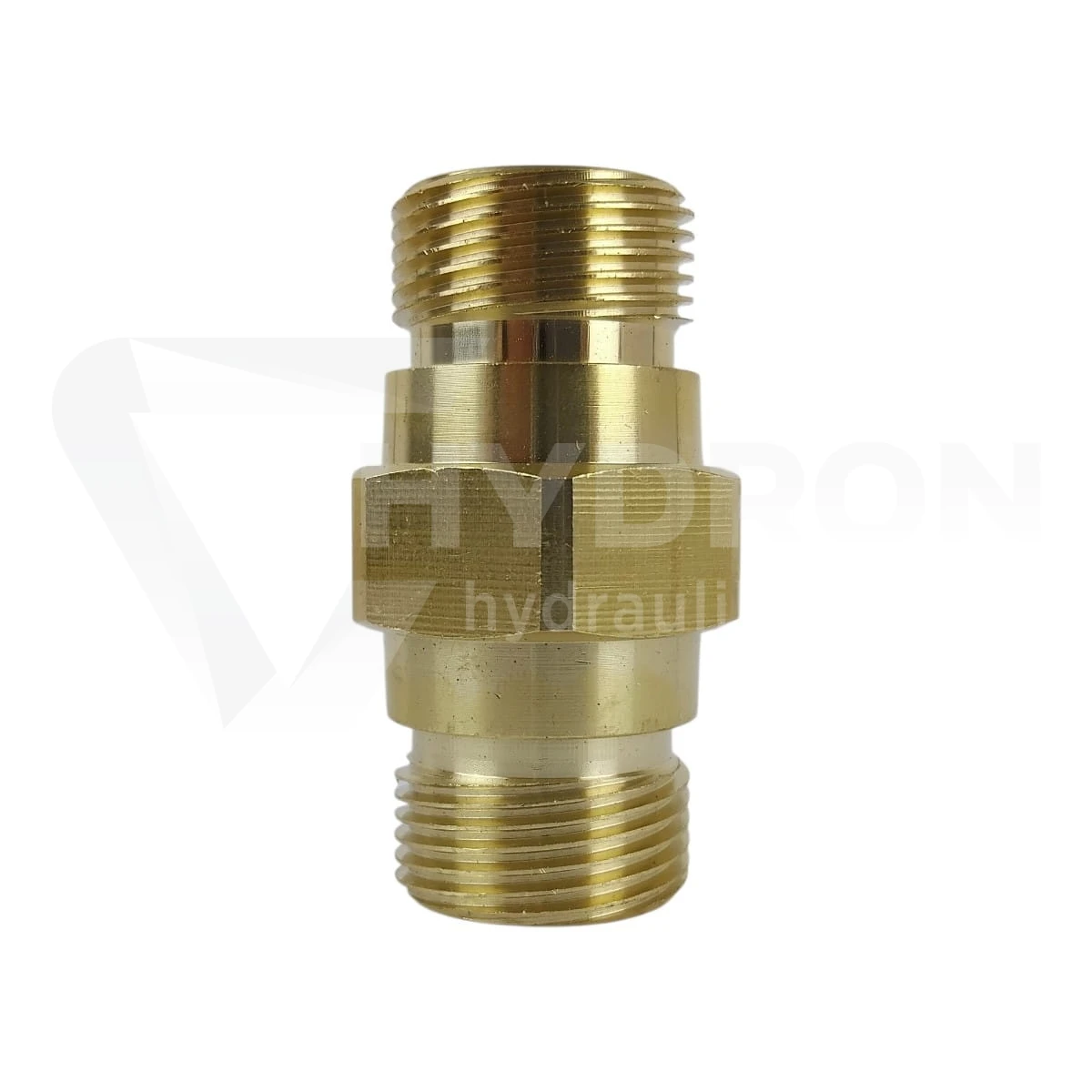

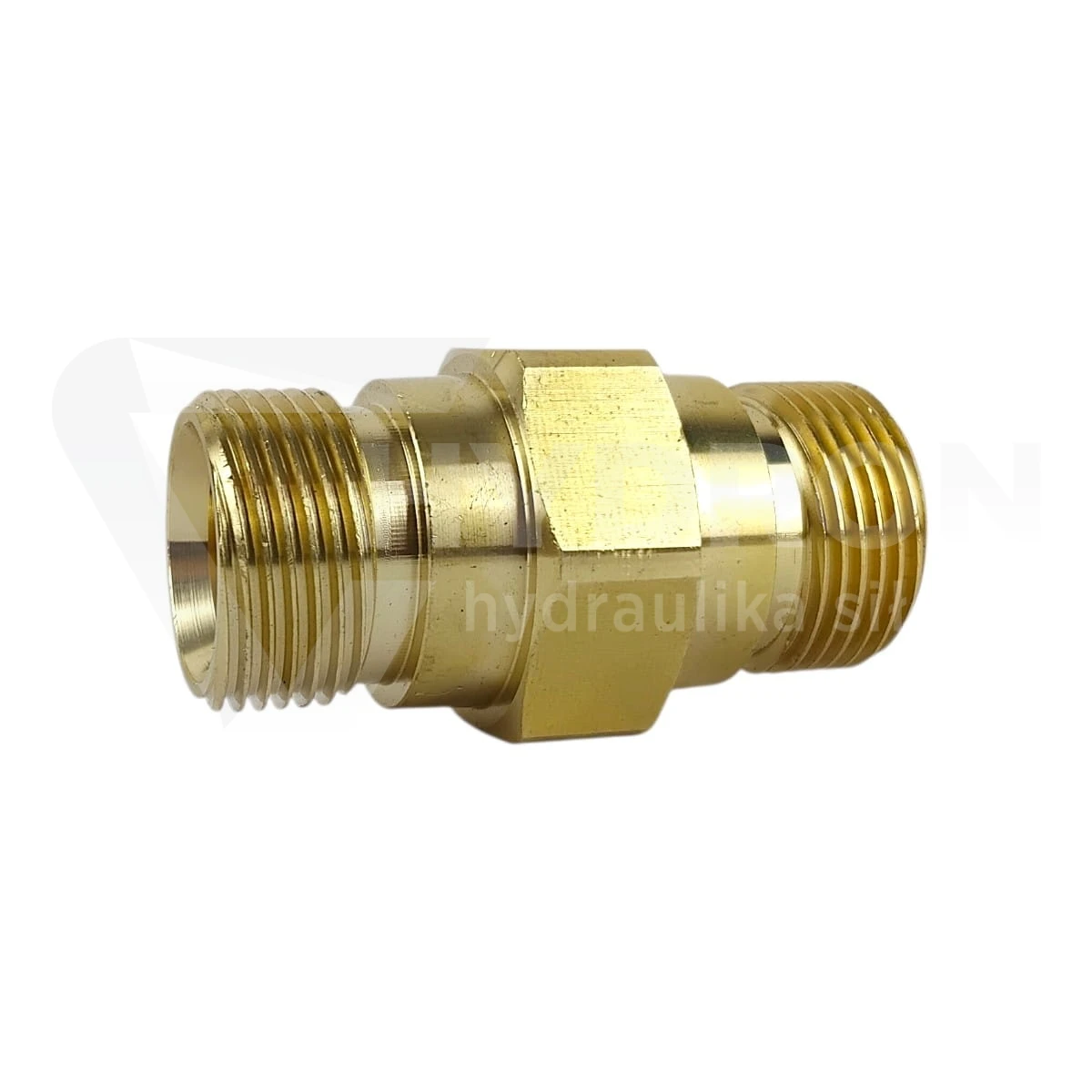

Wygląd złączki może nieznacznie różnić się od przedstawionego na zdjęciu ze względu na stosowane procesy technologiczne i aktualną wersję wykonania. Nie wpływa to na przeznaczenie ani podstawowe parametry produktu.

Do czego służy złączka do węży Easy!Lock?

Podstawowym zadaniem złączki jest połączenie dwóch odcinków przewodu wyposażonych w końcówki systemu Easy!Lock. Dzięki temu można zwiększyć całkowity zasięg roboczy myjki bez wymiany całego węża na dłuższy. Rozwiązanie sprawdza się również podczas naprawy instalacji, modernizacji wyposażenia oraz budowania przedłużeń używanych okresowo.

Złączkę można wykorzystać między innymi wtedy, gdy standardowy przewód myjki nie pozwala swobodnie dotrzeć do czyszczonego pojazdu, maszyny, elewacji lub stanowiska roboczego. Po połączeniu dwóch kompatybilnych przewodów operator uzyskuje większy zakres pracy bez konieczności częstego przestawiania urządzenia.

Element znajduje zastosowanie w profesjonalnych myjkach ciśnieniowych wykorzystywanych w warsztatach, gospodarstwach rolnych, firmach transportowych, zakładach przemysłowych, serwisach maszyn oraz przedsiębiorstwach świadczących usługi czyszczenia wysokociśnieniowego.

Jak sprawdzić kompatybilność z systemem KARCHER?

Przed zamówieniem należy sprawdzić typ końcówek zamontowanych na obu łączonych przewodach. Opisywana złączka jest przeznaczona do konfiguracji Easy!Lock - Easy!Lock. Oznacza to, że oba węże muszą posiadać odpowiednie przyłącza tego samego systemu.

Nie należy dobierać produktu wyłącznie na podstawie marki myjki. W urządzeniach KARCHER mogą występować różne standardy połączeń, w tym starszy gwint M22x1,5, przyłącze 3/8 cala oraz nowszy system Easy!Lock. Zewnętrznie podobne zakończenia mogą mieć inną konstrukcję, średnicę lub sposób uszczelnienia.

Jeżeli jeden z przewodów ma zakończenie M22, a drugi Easy!Lock, potrzebna będzie odpowiednia złączka redukcyjna KARCHER M22 / Easy!Lock. Do przejścia z systemu Easy!Lock na standardowy gwint rurowy można zastosować złączkę Easy!Lock / 3/8 cala.

Najczęstszy błąd podczas dobierania złączki

Typowym błędem jest założenie, że wszystkie przewody do myjek KARCHER wykorzystują takie samo mocowanie. Klient widzi nazwę producenta urządzenia i wybiera złączkę bez sprawdzenia zakończeń węża. W praktyce przewód może posiadać przyłącze Easy!Lock, gwint M22x1,5 albo końcówkę 3/8 cala.

Próba połączenia różnych standardów bez właściwego adaptera może spowodować uszkodzenie gwintu, deformację elementu uszczelniającego albo nieszczelność widoczną dopiero po uruchomieniu myjki. Przy ciśnieniu kilkuset bar nawet niewielki błąd montażowy może doprowadzić do gwałtownego wycieku wody i konieczności wyłączenia urządzenia.

Przed zakupem warto porównać:

• typ przyłącza na pierwszym przewodzie,
• typ przyłącza na drugim przewodzie,
• maksymalne ciśnienie robocze myjki,
• temperaturę tłoczonej wody,
• stan uszczelek oraz powierzchni przyłączeniowych.

Ciśnienie i temperatura pracy

Złączka może pracować przy ciśnieniu wynoszącym maksymalnie 300 bar. Parametr ten powinien być równy lub wyższy od maksymalnego ciśnienia generowanego przez urządzenie. Podczas doboru nie należy kierować się wyłącznie typowym ciśnieniem roboczym. Trzeba uwzględnić również chwilowe skoki ciśnienia pojawiające się podczas uruchamiania urządzenia, zamykania pistoletu lub pulsacyjnej pracy pompy.

Maksymalna temperatura medium wynosi 155°C, dlatego złączka może być stosowana także w instalacjach myjek wykorzystujących gorącą wodę. Pozostałe elementy układu, w tym przewody, końcówki i uszczelnienia, również muszą posiadać odpowiednią odporność termiczną. Zastosowanie węża przeznaczonego wyłącznie do zimnej wody w instalacji wysokotemperaturowej może prowadzić do zmiękczenia warstwy zewnętrznej, osłabienia konstrukcji przewodu i utraty szczelności.

W kategorii węży do myjek o odporności do 155°C dostępne są przewody przeznaczone do wymagających warunków pracy i urządzeń wykorzystujących podgrzaną wodę.

Przedłużenie węża do myjki w praktyce

Przykładem zastosowania jest mycie maszyny rolniczej stojącej poza warsztatem. Standardowy przewód może być zbyt krótki, aby swobodnie obejść kombajn, ciągnik lub przyczepę. Połączenie dwóch węży za pomocą złączki Easy!Lock pozwala zwiększyć zasięg bez przenoszenia myjki i bez prowadzenia urządzenia po zabrudzonym terenie.

Podobne rozwiązanie sprawdza się w myjniach samochodowych, halach produkcyjnych, serwisach ciężarowych oraz podczas mycia elewacji. Dłuższy zestaw przewodów ułatwia dotarcie do trudno dostępnych miejsc i ogranicza konieczność przepinania urządzenia pomiędzy stanowiskami.

Trzeba jednak pamiętać, że znaczne zwiększenie długości przewodu może powodować dodatkowe straty ciśnienia. Wpływ na działanie układu ma także średnica wewnętrzna węża, wydajność pompy oraz liczba zastosowanych złączy. Przy bardzo długich instalacjach należy dobrać przewód o odpowiedniej średnicy, aby zachować wymagany przepływ i skuteczność czyszczenia.

Kiedy nie należy stosować tej złączki?

Produkt nie jest właściwym wyborem, gdy co najmniej jeden z przewodów posiada zakończenie inne niż Easy!Lock. Nie należy montować złączki bezpośrednio do gwintu M22x1,5, przyłącza 3/8 cala ani końcówek innych producentów tylko dlatego, że ich rozmiar wygląda podobnie.

Złączki nie należy również stosować w układzie, którego maksymalne ciśnienie przekracza 300 bar lub temperatura medium jest wyższa niż 155°C. Przekroczenie parametrów granicznych zwiększa ryzyko rozszczelnienia połączenia, uszkodzenia uszczelnień albo mechanicznego odkształcenia elementu.

Przed montażem trzeba sprawdzić stan obu przewodów. Adapter nie naprawi uszkodzonej końcówki, zużytego gwintu, pękniętej osłony ani skorodowanego zakucia. Jeżeli przewód nosi ślady przetarcia, wybrzuszenia lub przecieku, powinien zostać wymieniony albo przekazany do profesjonalnego serwisu.

Jak prawidłowo zamontować połączenie Easy!Lock?

1. Wyłącz myjkę i usuń ciśnienie pozostałe w przewodzie.
2. Sprawdź, czy oba zakończenia są wykonane w systemie Easy!Lock.
3. Oczyść powierzchnie przyłączeniowe z piasku, osadu i pozostałości środków myjących.
4. Skontroluj stan uszczelek. Nie montuj elementów z przeciętą, spłaszczoną lub stwardniałą uszczelką.
5. Połącz pierwszy przewód ze złączką, a następnie podłącz drugi odcinek węża.
6. Dokręć połączenia zgodnie z konstrukcją systemu, bez używania nadmiernej siły.
7. Uruchom urządzenie przy niskim obciążeniu i sprawdź szczelność całego połączenia.

Podczas kontroli szczelności nie wolno dotykać połączenia znajdującego się pod ciśnieniem. Strumień wydostający się przez niewielką szczelinę może mieć dużą energię i spowodować obrażenia. W przypadku zauważenia przecieku należy natychmiast wyłączyć urządzenie, rozładować ciśnienie i ponownie skontrolować sposób montażu.

Węże, końcówki i adaptery do myjek ciśnieniowych

Żeby układ działał poprawnie, złączka musi współpracować z przewodami dobranymi do ciśnienia, temperatury oraz wydajności urządzenia. W ofercie HYDRON dostępne są węże do myjek ciśnieniowych przeznaczone do urządzeń używanych w warsztatach, rolnictwie, transporcie, przemyśle i profesjonalnych firmach czyszczących.

Osoby poszukujące lekkiego i elastycznego przewodu mogą sprawdzić węże termoplastyczne do myjek ciśnieniowych. Do intensywnej pracy oraz instalacji wymagających gotowego rozwiązania dostępne są również zakute przewody do myjek.

Pełny wybór adapterów, redukcji i elementów połączeniowych znajduje się w kategorii złączki KARCHER do węży ciśnieniowych. Dostępne rozwiązania pozwalają łączyć system Easy!Lock ze standardem M22x1,5, gwintami 3/8 cala oraz innymi popularnymi zakończeniami przewodów.

FAQ złączka do łączenia węży Easy!Lock KARCHER

Czy złączka umożliwia połączenie dwóch węży Easy!Lock?

Tak. Produkt posiada przyłącze Easy!Lock po obu stronach i jest przeznaczony do bezpośredniego łączenia dwóch kompatybilnych przewodów.

Czy złączka pasuje do gwintu KARCHER M22x1,5?

Nie bezpośrednio. Do połączenia przewodu M22x1,5 z systemem Easy!Lock potrzebna jest odpowiednia złączka redukcyjna M22 / Easy!Lock.

Jakie maksymalne ciśnienie wytrzymuje adapter?

Maksymalne ciśnienie pracy złączki wynosi 300 bar. Ciśnienie urządzenia nie może przekraczać tej wartości.

Czy produkt można stosować w myjkach na gorącą wodę?

Tak, pod warunkiem że temperatura medium nie przekracza 155°C, a przewody, końcówki i uszczelnienia również są przeznaczone do pracy w takiej temperaturze.

Czy połączenie dwóch węży zmniejsza ciśnienie myjki?

Sama prawidłowo dobrana złączka powoduje niewielkie opory, jednak znaczne wydłużenie przewodu może zwiększyć straty ciśnienia. Efekt zależy od całkowitej długości, średnicy wewnętrznej węża, przepływu oraz wydajności pompy.

Co sprawdzić przed zamówieniem?

Należy potwierdzić, że oba przewody posiadają przyłącza Easy!Lock, a ciśnienie i temperatura pracy urządzenia nie przekraczają parametrów złączki. W razie wątpliwości można przesłać zdjęcie końcówek przewodu do działu technicznego HYDRON lub skontaktować się telefonicznie pod numerem +48 67 350 53 69.
