Złączka prosta BB M14X1,5/13/16-18" ORFS

Przejdź do sekcji Opinie

19,66 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 13/16 ORFS
Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M14x1,5 / 13/16" ORFS

Złączka prosta BB M14x1,5 / 13/16" ORFS to element złączny przeznaczony do łączenia przewodów hydraulicznych wyposażonych w różne przyłącza gwintowane. Z jednej strony posiada gwint zewnętrzny metryczny M14x1,5, natomiast z drugiej gwint zewnętrzny 13/16" w systemie ORFS. Konstrukcja prosta umożliwia wykonanie połączenia współosiowego bez dodatkowego adaptera pośredniego. Korpus wykonano ze stali automatowej. Produkt znajduje zastosowanie podczas montażu, modernizacji oraz napraw instalacji hydrauliki siłowej.

Zastosowanie złączki M14x1,5 / ORFS 13/16" w hydraulice siłowej

Złączka hydrauliczna BB M14x1,5 / 13/16" ORFS służy do wykonywania połączeń pomiędzy dwoma przewodami hydraulicznymi zakończonymi odpowiednio dobranymi końcówkami. Umożliwia przejście pomiędzy gwintem metrycznym M14x1,5 a przyłączem calowym ORFS 13/16".

Element może być wykorzystywany podczas wykonywania nowych instalacji hydraulicznych, wymiany przewodów oraz dopasowywania komponentów posiadających różne zakończenia gwintowane. Konstrukcja prosta pozwala połączyć kompatybilne przyłącza bez zmiany kierunku osi połączenia.

Gwint metryczny M14x1,5 – pierwsza strona złączki

Pierwsza strona złączki posiada gwint zewnętrzny metryczny M14x1,5. Oznaczenie M14 określa nominalną średnicę gwintu wynoszącą 14 mm, natomiast liczba 1,5 wskazuje skok gwintu w milimetrach.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 13,6–13,9 mm. Wymiar ten ułatwia identyfikację przyłącza podczas doboru elementów zamiennych. Przed montażem należy dodatkowo potwierdzić skok gwintu oraz sposób uszczelnienia, ponieważ sam rozmiar M14x1,5 nie określa jednoznacznie konstrukcji powierzchni uszczelniającej.

Gwint zewnętrzny ORFS 13/16" – druga strona przyłącza

Druga strona złączki została wyposażona w gwint zewnętrzny 13/16" przeznaczony do współpracy z kompatybilnymi końcówkami hydraulicznymi w systemie ORFS. Przyłącze umożliwia wykonanie rozłącznego połączenia gwintowanego z wykorzystaniem odpowiedniej powierzchni uszczelniającej.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 20,3–20,6 mm. Przy identyfikacji tego przyłącza należy sprawdzić również liczbę zwojów na cal. Sam pomiar średnicy nie wystarcza do potwierdzenia pełnej zgodności gwintu z końcówką współpracującą.

System ORFS – uszczelnienie czołowe O-Ring Face Seal

ORFS (O-Ring Face Seal) to system połączeń hydraulicznych wykorzystujący uszczelnienie na powierzchni czołowej. W typowym połączeniu ORFS pierścień uszczelniający umieszczony w elemencie zewnętrznym współpracuje z płaską powierzchnią czołową odpowiedniej końcówki wewnętrznej. Gwint odpowiada za mechaniczne połączenie elementów, natomiast szczelność uzyskiwana jest w obrębie powierzchni czołowych.

Przed montażem strony ORFS należy sprawdzić zgodność gwintu, stan powierzchni czołowych oraz obecność właściwego uszczelnienia. Przyłącza ORFS nie należy zastępować końcówką JIC wyłącznie na podstawie podobnego wymiaru gwintu, ponieważ systemy te wykorzystują różne sposoby uszczelnienia.

Przejście z gwintu metrycznego M14x1,5 na ORFS 13/16"

Złączka umożliwia połączenie dwóch elementów wyposażonych w przyłącza o różnych rozmiarach i systemach gwintowych. Strona metryczna M14x1,5 współpracuje z odpowiednio dobranym gwintem wewnętrznym, natomiast strona ORFS 13/16" wymaga kompatybilnej końcówki wykorzystującej uszczelnienie czołowe.

Podczas doboru należy rozpatrywać obie strony złączki niezależnie. W przypadku strony metrycznej trzeba potwierdzić rodzaj powierzchni uszczelniającej. Po stronie ORFS konieczne jest dopasowanie gwintu oraz elementów tworzących połączenie czołowe. Pozwala to ograniczyć ryzyko zastosowania niekompatybilnych komponentów.

Konstrukcja prosta BB – dwa gwinty zewnętrzne

Konstrukcja BB oznacza zastosowanie dwóch gwintów zewnętrznych umieszczonych po przeciwnych stronach korpusu. W tym wariancie złączka posiada gwint M14x1,5 oraz przyłącze 13/16" ORFS. Prosta budowa pozwala wykonać połączenie współosiowe pomiędzy kompatybilnymi elementami hydraulicznymi.

Połączenie gwintowane ma charakter rozłączny, co umożliwia demontaż podczas prac serwisowych. Przy montażu przewodów należy zadbać o właściwe prowadzenie instalacji i unikać przenoszenia niepożądanych obciążeń mechanicznych na korpus oraz przyłącza złączki.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej, stosowanej do produkcji elementów wymagających dokładnej obróbki mechanicznej. Materiał pozwala na wykonanie gwintów oraz powierzchni przyłączeniowych o wymaganej geometrii. Przed zastosowaniem produktu należy uwzględnić parametry pracy kompletnej instalacji hydraulicznej, w tym dopuszczalne ciśnienie oraz właściwości współpracujących elementów.

Dobór i montaż złączki M14x1,5 / ORFS

Przed montażem należy ustalić, czy końcówka przewodu posiada odpowiedni gwint wewnętrzny M14x1,5 oraz zgodny sposób uszczelnienia. Druga strona złączki musi współpracować z końcówką przeznaczoną do systemu ORFS o rozmiarze 13/16" i właściwym skoku gwintu.

Należy sprawdzić czystość gwintów i stan powierzchni uszczelniających. Dokręcanie powinno odbywać się zgodnie z wymaganiami montażowymi odpowiednich przyłączy. Nie należy przekraczać dopuszczalnych parametrów pracy elementów tworzących połączenie.

Cechy złączki prostej M14x1,5 / 13/16" ORFS

Gwint zewnętrzny metryczny M14x1,5 po pierwszej stronie.
Gwint zewnętrzny 13/16" ORFS po drugiej stronie.
Możliwość połączenia przewodów hydraulicznych z kompatybilnymi końcówkami.
Średnica zewnętrzna gwintu metrycznego 13,6–13,9 mm.
Średnica zewnętrzna gwintu ORFS 20,3–20,6 mm.
Konstrukcja prosta BB z dwoma różnymi przyłączami zewnętrznymi.
Korpus wykonany ze stali automatowej.
Możliwość skorzystania ze wsparcia technicznego HYDRON przy doborze elementów hydrauliki siłowej.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
Gwint pierwszej strony	M14x1,5 zewnętrzny, metryczny
Średnica zewnętrzna gwintu M14x1,5	13,6–13,9 mm, pomiar suwmiarką
Skok gwintu metrycznego	1,5 mm
Gwint drugiej strony	13/16" zewnętrzny ORFS
Średnica zewnętrzna gwintu ORFS	20,3–20,6 mm, pomiar suwmiarką
System drugiego przyłącza	ORFS
Materiał	Stal automatowa
Przeznaczenie	Łączenie kompatybilnych przewodów i elementów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB M14x1,5 / 13/16" ORFS?

Złączka posiada dwa gwinty zewnętrzne: metryczny M14x1,5 oraz calowy 13/16" ORFS. Przyłącza różnią się nominalnymi średnicami gwintów.

Jakie średnice gwintów można zmierzyć suwmiarką?

Średnica zewnętrzna gwintu M14x1,5 wynosi 13,6–13,9 mm, natomiast gwintu ORFS 13/16" wynosi 20,3–20,6 mm. Dla prawidłowej identyfikacji należy sprawdzić również skok i sposób uszczelnienia.

Czy złączka umożliwia połączenie końcówki metrycznej z ORFS?

Tak. Złączka umożliwia wykonanie połączenia pomiędzy kompatybilnym przyłączem M14x1,5 a przyłączem 13/16" ORFS. Przed montażem należy potwierdzić zgodność systemów uszczelnienia po obu stronach.

Czy gwint M14x1,5 ma takie samo uszczelnienie jak ORFS?

Nie można tego ustalić wyłącznie na podstawie rozmiaru gwintu. ORFS wykorzystuje uszczelnienie czołowe, natomiast sposób uszczelnienia strony metrycznej zależy od jej konstrukcji i współpracującej końcówki.

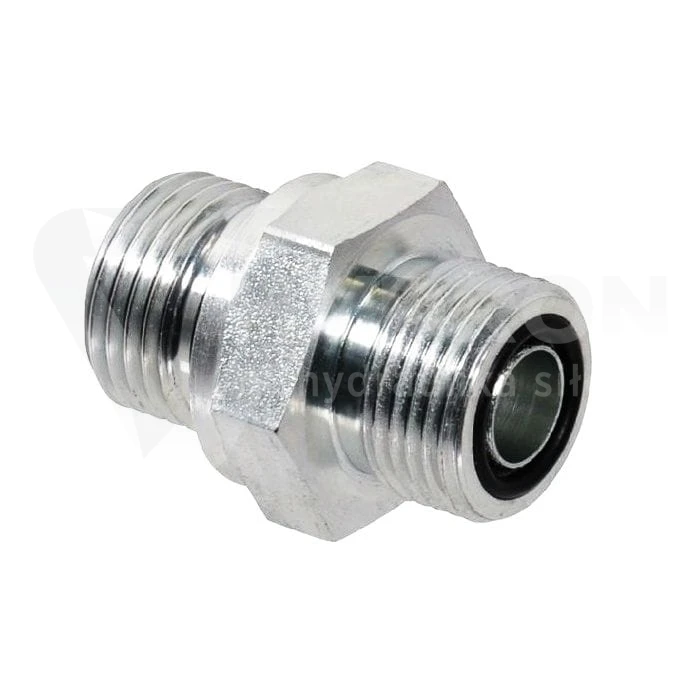

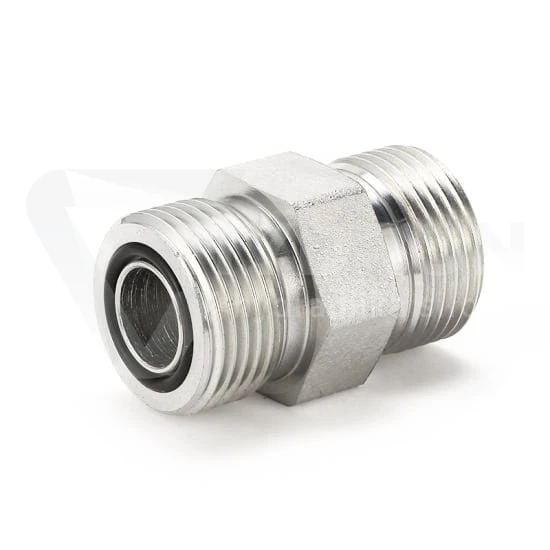

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
