Złączka prosta BB M18X1,5/11/16-18" ORFS

Przejdź do sekcji Opinie

20,97 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

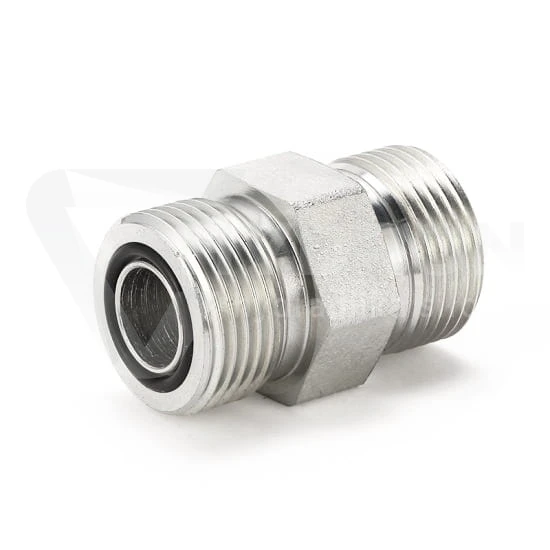

Złączka prosta BB M18x1,5 / 11/16-18" ORFS

Złączka BB z dwoma gwintami zewnętrznymi z jednej strony gwint metryczny M18x1,5 z drugiej 11/16-18" ORFS.

Złączka prosta BB M18x1,5 / 11/16"-18 ORFS

Złączka prosta BB M18x1,5 / 11/16"-18 ORFS przeznaczona jest do wykonywania szczelnych połączeń w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem. Adapter umożliwia połączenie gwintu metrycznego M18x1,5 z gwintem ORFS 11/16"-18, zapewniając wysoką odporność na drgania, pulsacje ciśnienia oraz intensywną eksploatację. Konstrukcja wykonana ze stali ocynkowanej sprawia, że złączka bardzo dobrze sprawdza się zarówno w hydraulice przemysłowej, jak i hydraulice mobilnej.

Parametry techniczne

Typ złączki: prosta BB
Gwint 1: M18x1,5
Gwint 2: 11/16"-18 ORFS
Rodzaj gwintów: zewnętrzne
Typ uszczelnienia: ORFS
Materiał: stal ocynkowana
Zastosowanie: hydraulika siłowa
Typ połączenia: proste
Odporność: wysokie ciśnienie robocze

Złączka ORFS do hydrauliki siłowej wysokiego ciśnienia

System ORFS należy do najbardziej szczelnych rozwiązań stosowanych w hydraulice siłowej. Połączenie wykorzystuje uszczelnienie czołowe z o-ringiem, dzięki czemu bardzo dobrze radzi sobie z dużymi skokami ciśnienia oraz drganiami występującymi w maszynach roboczych i instalacjach przemysłowych. Złączka prosta BB M18x1,5 / 11/16"-18 ORFS wykorzystywana jest między innymi w maszynach budowlanych, układach przemysłowych, hydraulice rolniczej oraz instalacjach wysokociśnieniowych wymagających maksymalnej szczelności połączenia hydraulicznego. Żeby instalacja pracowała prawidłowo, warto stosować również odpowiednie przewody hydrauliczne na wymiar, trwałe końcówki hydrauliczne ORFS oraz zabezpieczenia przewodów w postaci osłon spiralnych na węże hydrauliczne.

Dlaczego połączenia ORFS są tak skuteczne?

W klasycznych połączeniach hydraulicznych szczelność uzyskiwana jest najczęściej poprzez docisk stożków lub gwintów. W systemie ORFS uszczelnienie realizowane jest za pomocą o-ringu znajdującego się na czole złącza. Takie rozwiązanie znacząco ogranicza ryzyko wycieków oleju hydraulicznego nawet podczas pracy pod dużym obciążeniem. Połączenia ORFS bardzo dobrze sprawdzają się w układach narażonych na intensywne drgania, dlatego często stosowane są w hydraulice mobilnej oraz nowoczesnych maszynach przemysłowych.

Najczęstsze błędy przy doborze złączek ORFS

Jednym z najczęściej popełnianych błędów jest pomylenie gwintu ORFS z połączeniem JIC. Mimo podobnego wyglądu są to dwa różne systemy uszczelnienia i nie powinny być stosowane zamiennie. Problemem bywa również nieprawidłowe określenie gwintu metrycznego. Gwint M18x1,5 posiada określoną średnicę oraz skok gwintu, dlatego przed zakupem należy dokładnie sprawdzić parametry połączenia hydraulicznego. Nieprawidłowo dobrana złączka może prowadzić do wycieków oleju hydraulicznego, spadków ciśnienia roboczego oraz uszkodzeń pomp hydraulicznych i rozdzielaczy.

Gwint ORFS a inne typy połączeń hydraulicznych

Połączenia ORFS stosowane są przede wszystkim w instalacjach wymagających wysokiej szczelności oraz odporności na trudne warunki pracy. W porównaniu do standardowych połączeń BSP lub JIC system ORFS lepiej radzi sobie z pulsacjami ciśnienia oraz drganiami występującymi w hydraulice mobilnej. Z tego względu złączki ORFS bardzo często wykorzystywane są w nowoczesnych układach hydrauliki siłowej, gdzie nawet niewielki wyciek może powodować kosztowne przestoje lub awarie instalacji.

Jak prawidłowo zamontować złączkę hydrauliczną ORFS?

Podczas montażu należy zwrócić uwagę na stan powierzchni uszczelniających oraz jakość o-ringu. Nawet niewielkie zabrudzenia lub uszkodzenia mogą wpływać na szczelność połączenia hydraulicznego. Warto również stosować odpowiedni moment dokręcania zgodny z parametrami producenta. Zbyt mocne dokręcenie może uszkodzić uszczelnienie ORFS i prowadzić do problemów eksploatacyjnych. W profesjonalnych instalacjach hydraulicznych warto stosować także odpowiednie szybkozłącza hydrauliczne, wysokiej jakości złączki hydrauliczne oraz profesjonalne zakuwarki do węży hydraulicznych umożliwiające poprawne wykonanie przewodów hydraulicznych.

Złączka prosta BB ORFS w praktyce warsztatowej

Tego typu adaptery bardzo często wykorzystywane są podczas modernizacji układów hydraulicznych oraz serwisowania maszyn budowlanych i przemysłowych. Możliwość połączenia różnych standardów gwintów pozwala łatwiej rozbudowywać instalacje hydrauliczne oraz dopasowywać komponenty do istniejących układów. Prawidłowo dobrana złączka hydrauliczna wpływa na stabilną pracę układu, ogranicza ryzyko wycieków oraz poprawia bezpieczeństwo pracy całej instalacji hydrauliki siłowej.
