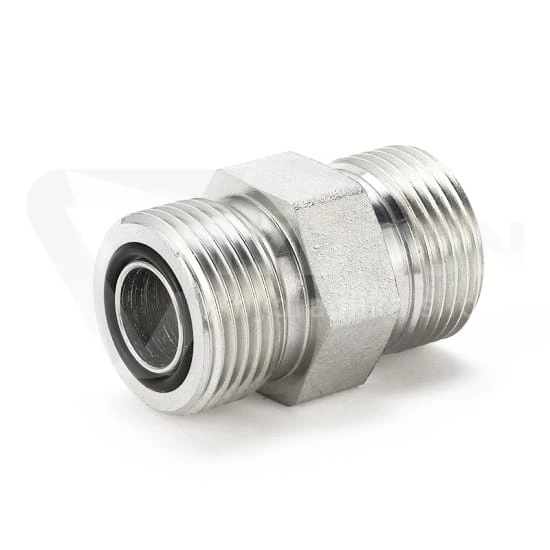

Złączka prosta BB M18X1,5/9/16-18" ORFS

Przejdź do sekcji Opinie

18,55 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 9/16" ORFS
Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M18x1,5 / 9/16-18" ORFS

Złączka prosta BB M18x1,5 / 9/16"-18 ORFS przeznaczona jest do łączenia elementów hydrauliki siłowej pracujących pod wysokim ciśnieniem. Adapter umożliwia połączenie gwintu metrycznego M18x1,5 z gwintem ORFS 9/16"-18, zapewniając bardzo wysoką szczelność układu hydraulicznego nawet w instalacjach narażonych na drgania oraz zmienne obciążenia robocze. Konstrukcja wykonana ze stali ocynkowanej sprawia, że złączka dobrze sprawdza się zarówno w hydraulice przemysłowej, jak i mobilnej.

Parametry techniczne

Typ złączki: prosta BB
Gwint 1: M18x1,5
Gwint 2: 9/16"-18 ORFS
Rodzaj gwintów: zewnętrzne
Typ uszczelnienia: ORFS
Materiał: stal ocynkowana
Zastosowanie: hydraulika siłowa
Typ połączenia: proste
Odporność: wysokie ciśnienie robocze

Złączka hydrauliczna ORFS, gdzie znajduje zastosowanie?

Połączenia ORFS stosowane są przede wszystkim w nowoczesnych układach hydrauliki siłowej wymagających bardzo wysokiej szczelności. System ORFS wykorzystuje uszczelnienie czołowe z o-ringiem, dzięki czemu ogranicza ryzyko wycieków nawet przy dużych skokach ciśnienia i intensywnej pracy maszyny. Złączka prosta BB M18x1,5 / 9/16"-18 ORFS znajduje zastosowanie w maszynach budowlanych, rolniczych, układach przemysłowych, hydraulice mobilnej oraz instalacjach pracujących pod dużym obciążeniem dynamicznym. Bardzo często wykorzystywana jest podczas budowy oraz serwisu przewodów hydraulicznych. Żeby instalacja działała prawidłowo, warto stosować również odpowiednie przewody hydrauliczne na wymiar, trwałe końcówki do zakuwania węży hydraulicznych oraz profesjonalne osłony spiralne na węże hydrauliczne zabezpieczające przewody przed uszkodzeniami mechanicznymi.

Dlaczego połączenia ORFS są tak szczelne?

System ORFS należy do najbardziej szczelnych rozwiązań stosowanych w hydraulice siłowej. W przeciwieństwie do standardowych połączeń stożkowych uszczelnienie realizowane jest za pomocą o-ringu znajdującego się na czole złącza. Dzięki temu połączenie jest bardziej odporne na drgania, pulsacje ciśnienia oraz błędy montażowe. W praktyce rozwiązanie ORFS bardzo dobrze sprawdza się w maszynach pracujących w trudnych warunkach, gdzie nawet niewielkie wycieki oleju hydraulicznego mogą prowadzić do awarii układu lub kosztownych przestojów.

Najczęstsze błędy przy doborze złączki ORFS

Jednym z częstych błędów jest mylenie gwintów ORFS z gwintami JIC. Mimo podobnego wyglądu są to dwa różne systemy uszczelnienia i nie powinny być stosowane zamiennie. Próba połączenia elementów JIC z ORFS może doprowadzić do rozszczelnienia instalacji hydraulicznej oraz uszkodzenia gwintu. Problemem bywa również nieprawidłowe określenie gwintu metrycznego. Gwint M18x1,5 posiada określony skok i średnicę, dlatego przed zakupem warto dokładnie sprawdzić parametry przyłącza hydraulicznego. Nieprawidłowo dobrana złączka może powodować wycieki oleju hydraulicznego, spadki ciśnienia roboczego oraz przyspieszone zużycie pomp hydraulicznych i rozdzielaczy.

Gwint ORFS a inne systemy połączeń hydraulicznych

Połączenia ORFS stosowane są wszędzie tam, gdzie wymagana jest wysoka odporność na wycieki i intensywną eksploatację. W porównaniu do standardowych połączeń BSP lub JIC system ORFS zapewnia większą szczelność oraz lepiej radzi sobie z drganiami występującymi w hydraulice mobilnej. Z tego względu złączki ORFS bardzo często wykorzystywane są w nowoczesnych maszynach budowlanych, układach przemysłowych oraz hydraulice siłowej pracującej pod wysokim ciśnieniem.

Jak prawidłowo zamontować złączkę hydrauliczną ORFS?

Podczas montażu należy zwrócić uwagę na stan powierzchni uszczelniających oraz jakość o-ringu. Nawet niewielkie zabrudzenia mogą wpływać na szczelność połączenia hydraulicznego. Bardzo ważne jest również stosowanie odpowiedniego momentu dokręcania, ponieważ zbyt mocne dokręcenie może uszkodzić uszczelnienie. W profesjonalnych instalacjach hydraulicznych warto stosować także odpowiednie szybkozłącza hydrauliczne, wysokiej jakości złączki hydrauliczne oraz profesjonalne zakuwarki do węży hydraulicznych umożliwiające poprawne wykonanie przewodów hydraulicznych.

Złączka prosta BB M18x1,5 ORFS w praktyce

Tego typu adaptery bardzo często wykorzystywane są podczas modernizacji układów hydraulicznych oraz przy łączeniu komponentów wykorzystujących różne standardy gwintów. Dzięki zastosowaniu połączenia ORFS użytkownik otrzymuje trwałe i bezpieczne połączenie odporne na trudne warunki pracy. Prawidłowo dobrana złączka hydrauliczna wpływa na stabilną pracę układu, ogranicza ryzyko awarii i poprawia bezpieczeństwo całej instalacji hydrauliki siłowej.
