Złączka prosta BB M20X1,5/1" ORFS

Przejdź do sekcji Opinie

27,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Rozmiar gwintu 2 1" ORFS
Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M20x1,5 / 1" ORFS

Złączka prosta BB M20x1,5 / 1" ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów hydraulicznych wyposażonych w kompatybilne końcówki gwintowane. Posiada dwa różne gwinty zewnętrzne: metryczny M20x1,5 oraz calowy 1" w systemie ORFS. Konstrukcja prosta umożliwia wykonanie połączenia współosiowego pomiędzy elementami instalacji. Średnice zewnętrzne gwintów mierzone suwmiarką wynoszą odpowiednio 19,6–19,9 mm oraz 25,2–25,5 mm. Korpus wykonano ze stali automatowej.

Zastosowanie złączki M20x1,5 / 1" ORFS w hydraulice siłowej

Złączka hydrauliczna BB M20x1,5 / 1" ORFS służy do wykonywania połączeń pomiędzy przewodami hydraulicznymi wyposażonymi w dwa różne typy przyłączy. Umożliwia przejście z gwintu metrycznego M20x1,5 na przyłącze calowe ORFS 1", pod warunkiem zastosowania odpowiednio dobranych końcówek i zgodnych sposobów uszczelnienia.

Produkt może być wykorzystywany podczas montażu nowych instalacji hydraulicznych, wymiany przewodów oraz modernizacji istniejących układów. Konstrukcja przejściowa umożliwia połączenie komponentów wykorzystujących różne rozmiary gwintów bez konieczności stosowania dodatkowego adaptera pośredniego.

Gwint metryczny M20x1,5 – pierwsza strona złączki

Pierwsza strona złączki posiada gwint zewnętrzny metryczny M20x1,5. Oznaczenie M20 określa nominalną średnicę gwintu wynoszącą 20 mm, natomiast liczba 1,5 wskazuje skok gwintu w milimetrach. Przyłącze jest przeznaczone do współpracy z odpowiednio dobranym gwintem wewnętrznym.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 19,6–19,9 mm. Pomiar ten pomaga w identyfikacji elementu podczas wymiany złączki. Przed montażem należy dodatkowo sprawdzić skok gwintu oraz rodzaj powierzchni uszczelniającej. Samo oznaczenie M20x1,5 nie określa jednoznacznie sposobu uszczelnienia połączenia hydraulicznego.

Gwint zewnętrzny ORFS 1" – druga strona przyłącza

Druga strona złączki posiada gwint zewnętrzny 1" przeznaczony do współpracy z kompatybilnymi końcówkami w systemie ORFS. Jest to rozwiązanie stosowane w hydraulice siłowej do wykonywania rozłącznych połączeń gwintowanych z uszczelnieniem czołowym.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 25,2–25,5 mm. Podczas identyfikacji należy sprawdzić również liczbę zwojów na cal oraz konstrukcję powierzchni uszczelniającej. Sama średnica gwintu nie wystarcza do potwierdzenia zgodności z innymi przyłączami hydraulicznymi.

System ORFS – uszczelnienie czołowe O-Ring Face Seal

ORFS, czyli O-Ring Face Seal, to system połączeń hydraulicznych wykorzystujący płaskie powierzchnie czołowe oraz odpowiednio dobrane uszczelnienie elastomerowe. W prawidłowo wykonanym połączeniu ORFS szczelność uzyskiwana jest dzięki współpracy powierzchni czołowych i uszczelnienia, a gwint odpowiada za mechaniczne połączenie elementów.

Przed montażem strony ORFS należy skontrolować stan powierzchni uszczelniających i wymaganych elementów elastomerowych. Nie należy łączyć przyłączy ORFS z końcówkami JIC wyłącznie na podstawie podobieństwa rozmiarów gwintów, ponieważ systemy te wykorzystują odmienne sposoby uszczelnienia.

Przejście z gwintu metrycznego M20x1,5 na ORFS 1"

Złączka umożliwia połączenie elementów wyposażonych w dwa różne rozmiary gwintów. Strona metryczna M20x1,5 może współpracować z odpowiednio dobranym przyłączem wewnętrznym, natomiast strona ORFS 1" wymaga kompatybilnej końcówki wykorzystującej właściwy system uszczelnienia czołowego.

Przy doborze przejścia należy rozpatrywać obie strony złączki niezależnie. Oprócz średnicy i skoku gwintu należy potwierdzić konstrukcję powierzchni uszczelniających. Pozwala to ograniczyć ryzyko zastosowania elementów, które można mechanicznie skręcić, ale nie tworzą prawidłowego połączenia hydraulicznego.

Konstrukcja prosta BB – dwa gwinty zewnętrzne

Konstrukcja BB oznacza zastosowanie dwóch gwintów zewnętrznych umieszczonych po przeciwnych stronach korpusu. W tym wariancie zastosowano gwint metryczny M20x1,5 oraz przyłącze ORFS 1". Prosta budowa umożliwia połączenie dwóch kompatybilnych końcówek bez zmiany kierunku przebiegu osi przyłączy.

Połączenie gwintowane ma charakter rozłączny, dzięki czemu możliwy jest demontaż komponentu podczas prac serwisowych. Przy montażu przewodów należy zadbać o właściwe ich prowadzenie, aby nie przenosić niepożądanych obciążeń na korpus złączki i powierzchnie uszczelniające.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej, stosowanej do produkcji elementów wymagających dokładnej obróbki mechanicznej. Materiał umożliwia wykonywanie gwintów i powierzchni przyłączeniowych o odpowiedniej geometrii. Przed zastosowaniem złączki należy uwzględnić parametry pracy instalacji oraz dopuszczalne obciążenia wszystkich współpracujących komponentów.

Dobór i montaż złączki hydraulicznej M20x1,5 / ORFS

Przed zamontowaniem złączki należy potwierdzić zgodność gwintu metrycznego M20x1,5 z odpowiednią końcówką wewnętrzną. Szczególną uwagę należy zwrócić na rodzaj uszczelnienia, który nie wynika wyłącznie z rozmiaru gwintu. Po stronie ORFS wymagane jest zastosowanie zgodnego przyłącza czołowego.

Gwinty i powierzchnie uszczelniające powinny być czyste oraz pozbawione uszkodzeń. Podczas montażu należy przestrzegać właściwych zasad dokręcania połączeń hydraulicznych. Dopuszczalne ciśnienie robocze kompletnego układu zależy od parametrów wszystkich połączonych elementów.

Cechy złączki prostej M20x1,5 / 1" ORFS

Gwint zewnętrzny metryczny M20x1,5 po pierwszej stronie.
Gwint zewnętrzny 1" ORFS po drugiej stronie.
Średnica zewnętrzna gwintu metrycznego 19,6–19,9 mm.
Średnica zewnętrzna gwintu ORFS 25,2–25,5 mm.
Konstrukcja prosta BB z dwoma różnymi przyłączami.
Możliwość łączenia przewodów hydraulicznych z kompatybilnymi końcówkami.
Korpus wykonany ze stali automatowej.
Możliwość skorzystania ze wsparcia technicznego HYDRON podczas doboru złączek hydraulicznych.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
Gwint pierwszej strony	M20x1,5 zewnętrzny, metryczny
Średnica zewnętrzna gwintu M20x1,5	19,6–19,9 mm, pomiar suwmiarką
Skok gwintu metrycznego	1,5 mm
Gwint drugiej strony	1" zewnętrzny ORFS
Średnica zewnętrzna gwintu ORFS	25,2–25,5 mm, pomiar suwmiarką
System drugiego przyłącza	ORFS
Materiał	Stal automatowa
Przeznaczenie	Łączenie kompatybilnych przewodów i elementów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB M20x1,5 / 1" ORFS?

Złączka posiada dwa gwinty zewnętrzne: metryczny M20x1,5 oraz calowy 1" w systemie ORFS. Przyłącza różnią się nominalnymi średnicami gwintów.

Jakie średnice gwintów można zmierzyć suwmiarką?

Średnica zewnętrzna gwintu M20x1,5 wynosi około 19,6–19,9 mm, natomiast gwintu ORFS 1" około 25,2–25,5 mm. Należy dodatkowo sprawdzić skok i sposób uszczelnienia każdego przyłącza.

Czy złączka umożliwia połączenie końcówki metrycznej z ORFS?

Tak. Złączka umożliwia połączenie kompatybilnego przyłącza M20x1,5 z przyłączem 1" ORFS. Należy sprawdzić zgodność gwintów oraz wymaganych systemów uszczelnienia.

Czy gwint M20x1,5 uszczelnia się tak samo jak ORFS?

Nie można tego ustalić na podstawie samego oznaczenia M20x1,5. System ORFS wykorzystuje uszczelnienie czołowe, natomiast sposób uszczelnienia strony metrycznej zależy od konstrukcji złączki i współpracującej końcówki.

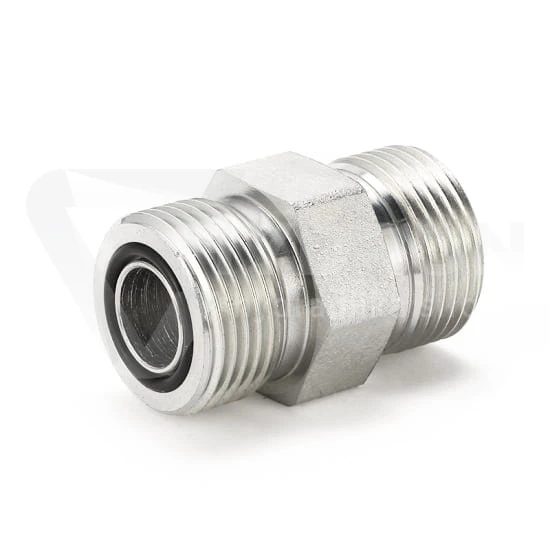

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
